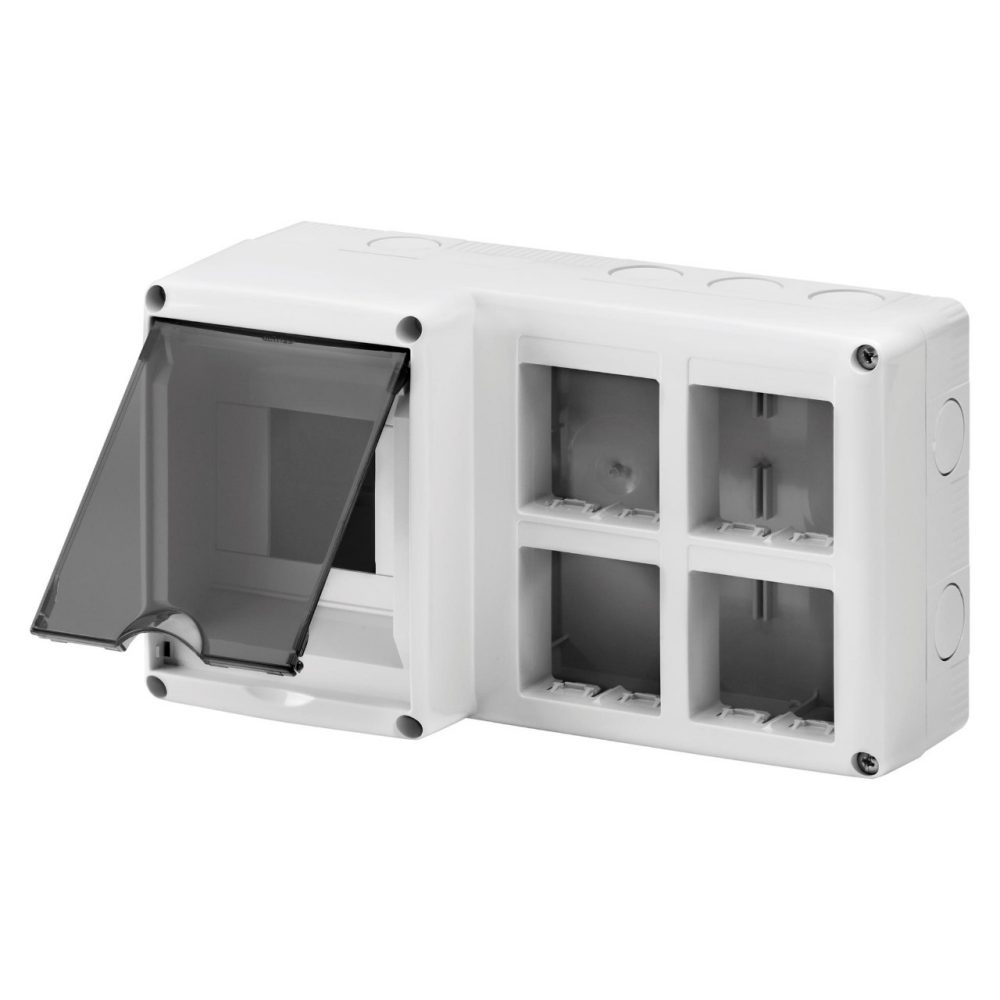

CONTENEDOR PROTEGIDO PARA INSTALACION COMBINADA DE APARATOS MODULARES DIN Y SYSTEM - 4 MÓDULOS DIN - 2X4 MÓDULOS - IP40 GRIS RAL 7035

Código: GW27072

Descargar ficha técnica

Gama: 27 COMBI
Cajas modulares de superficie

Un sistema completo y versátil de armarios modulares, perfectamente integrado en la gama SYSTEM para uso doméstico, capaz de satisfacer los requisitos de instalación de alta protección de los sectores doméstico, comercial e industrial. La gama 27 COMBI está disponible tanto en la versión IP40 como en versiones herméticas con grado de protección IP55 e IP65, recomendada para todas las aplicaciones en exteriores que están sujetas a condiciones atmosféricas extremas.

IP40

IK07

650 °C

70 °C

Información técnica

Información

Descargar

Software

Certificados

Descripción 8 puestos + 4 módulos DIN

Color Gris RAL 7035

Tipo puerta Rígida

Color puerta Transparente color humo

N. orif. Ø 23 troquelados Laterales 12 / Fondo 2

Tipo desfondable Desmontable con útil

Grado de protección IP40

Clase aislamiento II

Resistencia a impactos IK07

Configuración Módulo 2 x 4

Predisposición secciones 2

Tipología de contenedor GP

N. módulos System 8

N. módulos DIN 4

Características Libre de halógenos

Tornillos tapa Acero inoxidable

Par de apriete Tornillos de apriete 0.8 NM

Dim. exter. BxHxP (mm) 231x132x95

Potencia disipable (W) 15

Tensión nominal 400V ac

Corriente nominal (In) 32 A

Tensión de aislamiento (Ui) 750 V

Prueba del hilo incandescente 650 °C

Termopresión con bola 70 °C

Norma de referencia EN 60670-1 - EN 60670-24

Temperatura de instalación -25 +60 °C

Código Electrocod 0212

Ware Number 85381000

Product Data Sheet

Características técnicas - ES

Ir al área descargar Ir al área descargar

CADpro

Advanced design of electrical systems

PRICE

Estimation of electrical systems

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

CAP

37-08

Ir al área Software Ir al área Software

Marca CE

Declaración de conformidad

REACH information

EQUIPOS Y NOTAS

CARACTERÍSTICAS: predispuesta para la separación en 2 compartimentos verticales (excepto GW27071) utilizando los separadores funcionales para ese propósito. Precortes que se retiran con herramienta. Contenedores preparados para la fijación de la regleta de tierra GW26407. El aislamiento completo se obtiene utilizando los cubretornillos GW44622.
INCLUYE: pasacables de entrada rápida para cables de Ø 4 a 14 mm y tubos de Ø 16 y 20 mm.
NOTA: potencia disipable determinada según EN 60670-24.
