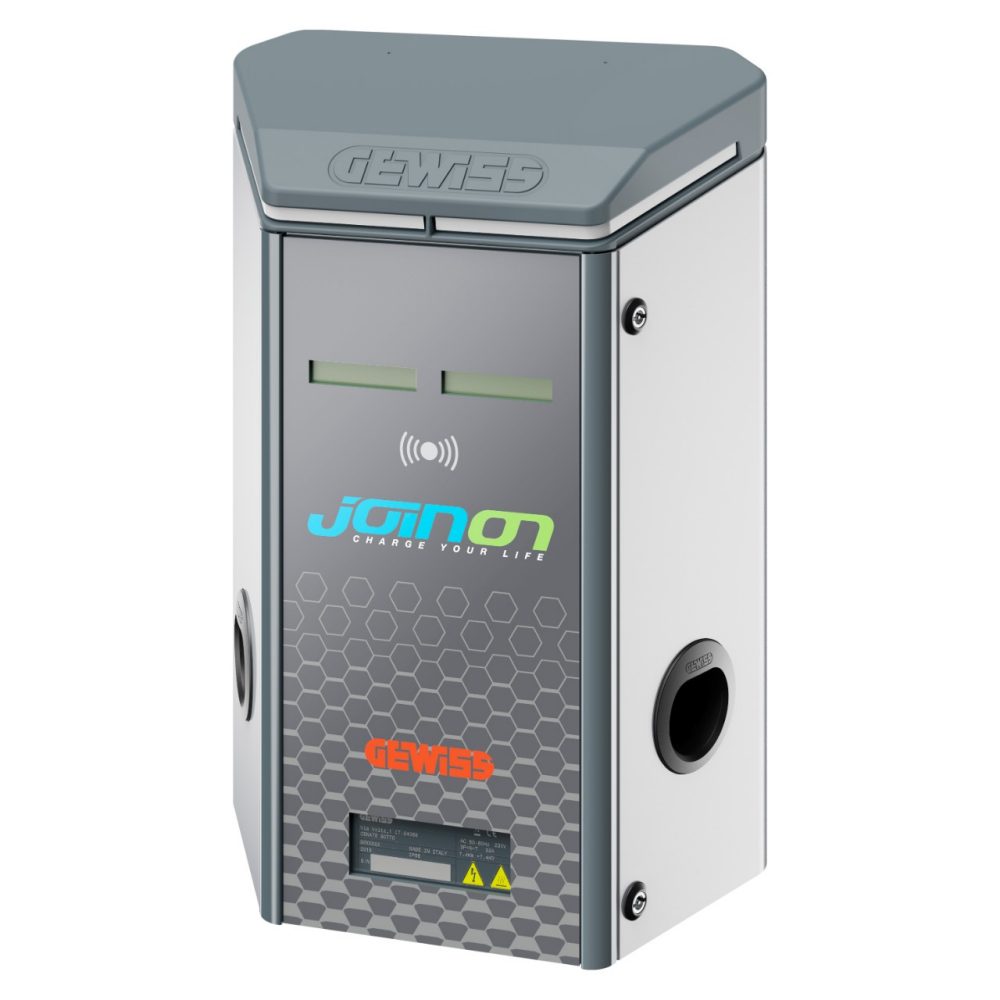

BORNE DE RECHARGE I-ON MURALE - RFID - CONNECTÉE ETHERNET/RJ45 - 2 x 22 kW T2S - COMPTEUR D'ENERGIE MID - IP55

Code: GWJ2103L

Gamme de produits: Gamme JOINON
Station de chargement de véhicule électrique I-ON

Les bornes de recharge I-ON (montage au sol) et I-ON Wall (montage mural) sont les solutions JOINON pour les applications publics et semi-publics, conçues pour résister aux impacts, au vandalisme et aux agents atmosphériques. En conséquence, la protection IP55 et la robustesse IK10 sont garanties. La conception tient compte du contexte urbain et de la facilité d’utilisation, l’ergonomie, pour les conducteurs de véhicules électroniques.

IP55

IK10

Informations techniques

Informations
Télécharger
Logiciel
Certificats
ENTRÉE -
N° prise / connecteur (type) 2 (prise anti-vandalisme de type 2, avec obturateurs)
Borniers 2 x (5 x 10 mm²)
Activation de la charge Gestion à distance, via OCPP 1.6J
Courant nominal 64 A
Interface humaine Écran LED RGB et TFT
Puissance totale 44 Kilowatt
Connectivité LAN
SORTIE -
CARACTERISTIQUES MÉCANIQUES -
Tension nominale 400 V
Mouillage et installation Montage mural
Couleur Gris, toit RAL 7011
Puissance max. 22 kW par prise
Matière Feuille d’acier
Protection magnéto-thermique Actuellement absent
Traitements externes Anti-corrosion et anti-graffitis
Type de protection différentielle Actuellement absent
Indice de protection IP55
Compteur d'énergie Oui (MID)
Résistance aux chocs IK10
Contrôle de fuite courant continu Actuellement absent
Température d'utilisation -25 +50 °C
(Auto)redémarrage des protections électriques Actuellement absent
Personnalisations Oui (avant)
Ware Number 85044060

Product Data Sheet

Déclaration de conformité

Dessin DXF

Informations et recommandations générales

Manuel d'installation

Dessin  3D

Instructions supplémentaires

Manuel des instructions

Caractéristiques techniques - IT

Caractéristiques techniques - EN

JOINON

Charging device for Electric Vehicle

Afficher plus

CADpro

Advanced design of electrical systems

Afficher plus

PRICE

Estimation of electrical systems

Afficher plus

JOINON

APP dédiée à la recharge des véhicules électriques

Afficher plus

UKCA

Marcatura CE - FT165F

ÉQUIPEMENTS ET NOTES
FONCTIONS : bornes de recharge idéales pour permettre un service de charge au public moyennant des frais. Chaque borne de recharge peut être gérée via un moniteur de supervision et une Appli associée, permettant aux conducteurs d’effectuer un chargement en toute simplicité avec leur application mobile.
ACCESSOIRES FOURNIS : 2 écrans TFT haute visibilité, voyants LED pour surveiller l’état de la prise, panneau avant personnalisable, 1 carte RFID MAÎTRE + 2 cartes RFID UTILISATEUR, 1 kit de communication OCPP 1.6 JSON.
REMARQUES : les appareils de protection doivent être commandés séparément et installés en amont. Pour les solutions connectées JOINON, les services de mise en service, de test et d’après-vente doivent être chiffrés séparément.
