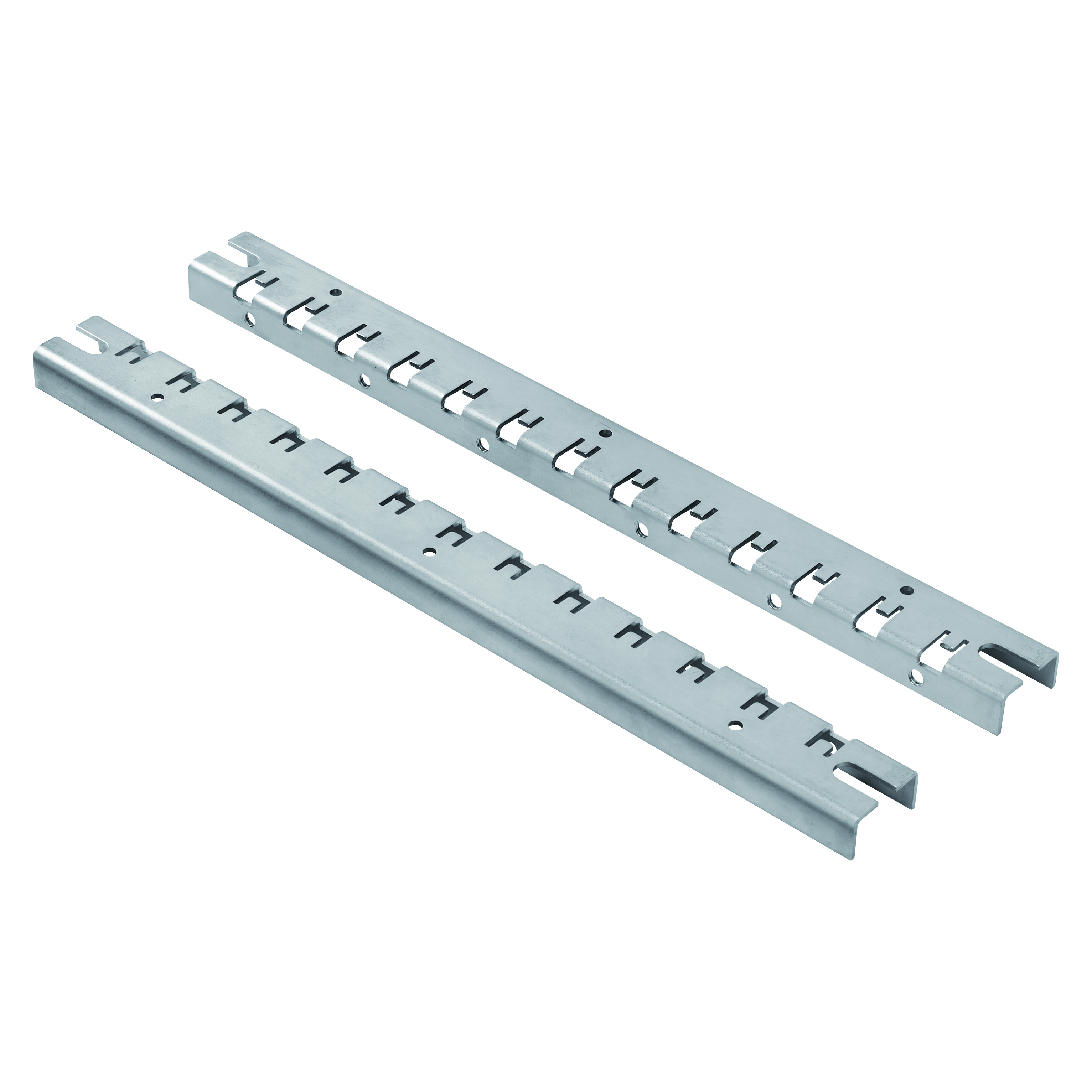

PAIRE DE MONTANTS POUR L'INTALLATION - FAST AND EASY - POUR COFFRETS 310X425

Code: GW46435F

Gamme de produits: Série 46
Coffrets étanches universels

La série 46 QP est la solution idéale pour la création de panneaux d’automatisation et de distribution d’énergie. L’offre comprend : panneaux 46QP - monobloc, en polyester renforcé de fibres de verre sans halogène, degré de protection IP66 ; panneaux 46QM -IP55 en métal ; 46 panneaux QX - IP55 en acier INOXYDABLE; 44CEP - IP55 en technopolymère monobloc - monobloc, technopolymère sans halogène. Les châssis 46QP, QM et 44CEP sont disponibles en version transparente ou à porte pleine. Les châssis 46QP, QM et QX, en revanche, se distinguent par la richesse de leurs accessoires Fast & Easy en métal et leur fermeture par bouton-pression.

Informations techniques

Informations
Télécharger
Logiciel
Montage Rapide Fast & Easy
Hauteur 1 et 2 modules
Pour coffrets LxH (mm) 310x425
Adapté pour 46QP - 46QM - 46QX
Electrocod 0303
Ware Number 85389099

Product Data Sheet

Caractéristiques techniques - IT

Caractéristiques techniques - EN

Caractéristiques techniques - DE

Caractéristiques techniques - ES

CADpro

Advanced design of electrical systems

Afficher plus

PBT-Q

Tableaux électriques basse tension

Afficher plus

PRICE

Estimation of electrical systems

Afficher plus

ENERGYpro

Tableaux poure les chantiers, moles-campings et de distribution

Afficher plus

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Afficher plus
ÉQUIPEMENTS ET NOTES
FOURNITURES: les montants sont équipés d'un kit de 4 inserts à insérer dans des emplacements prévus qui sont situés sur les surfaces horizontales inférieures et supérieures. La position des emplacements où placer les inserts est indiquée dans la notice d'instructions à l'intérieur des coffrets 46QP. L'insert est fixé dans son emplacement par expansion de la plaque interne à l'insert, en utilisant un boulon de 4 mm de diamètre. Les montants sont installés en utilisant les 4 équerres qui sont fournies dans l'équipement des coffrets 46QP.
APPLICATIONS: les montants permettent de réaliser les châssis extractibles en utilisant des: plastrons pleins ou ouverts, plaques perforées ou non perforées en hauteur 1 ou 2 modules, kits pour boîtiers moulés ou sectionneurs.
