Série 68 Q-DIN
Coffrets de prises

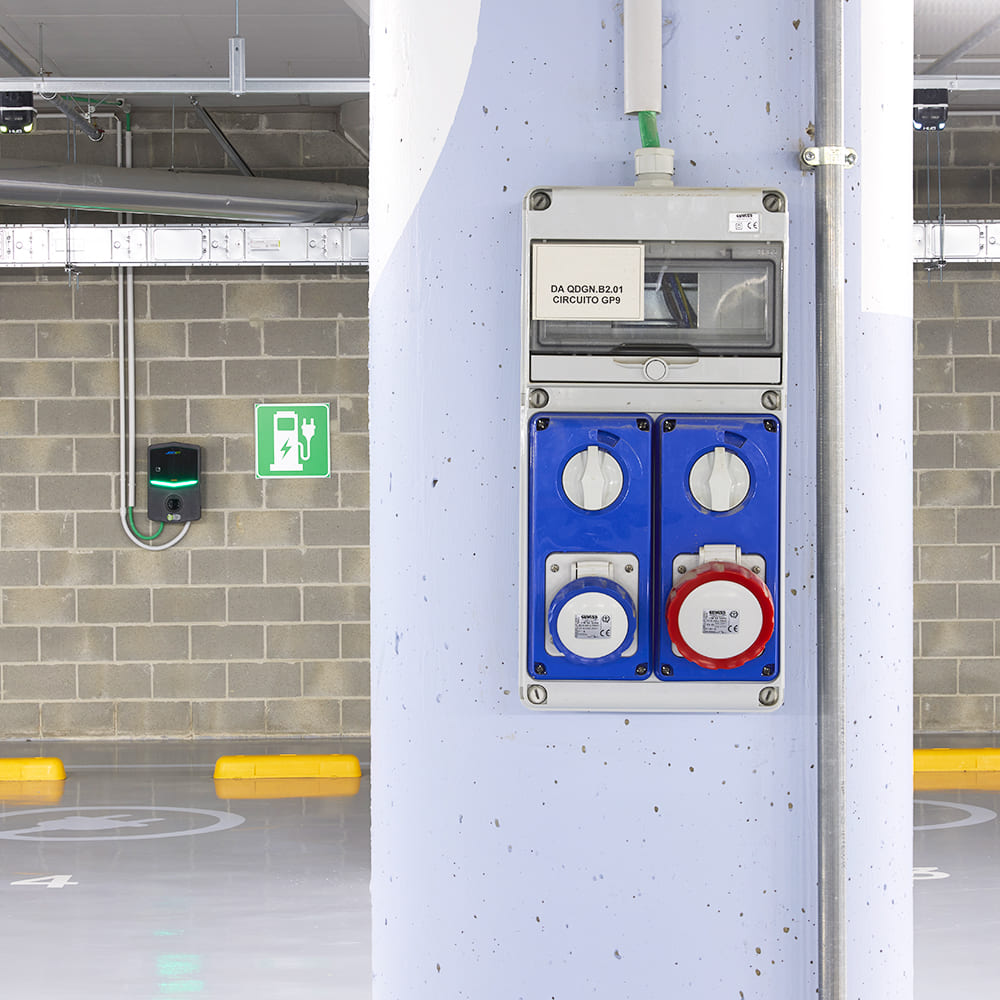

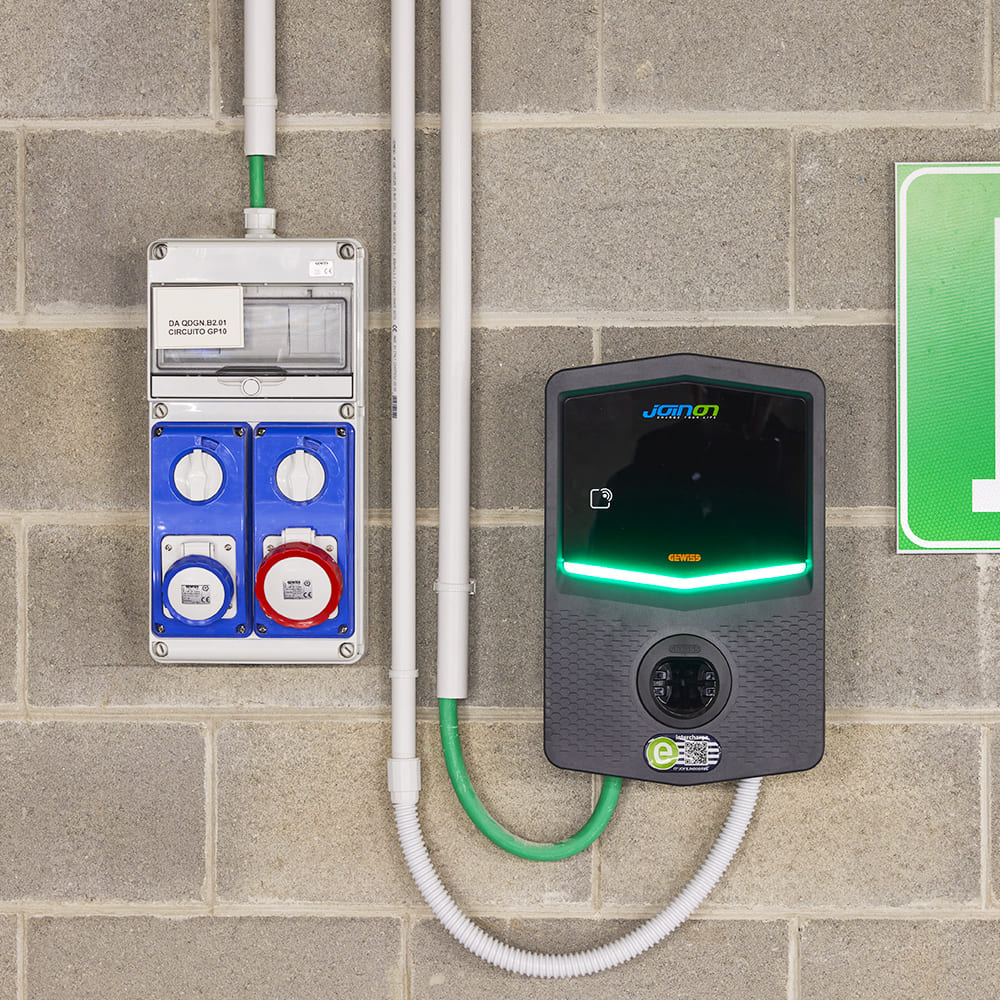

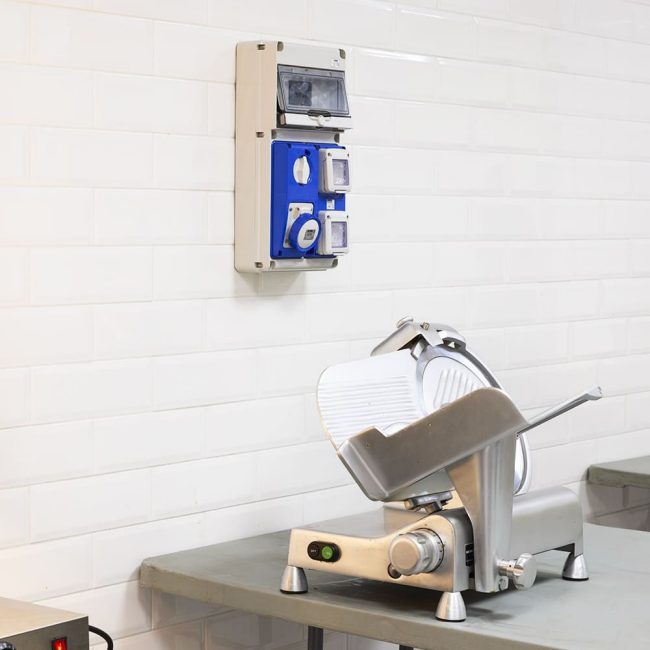

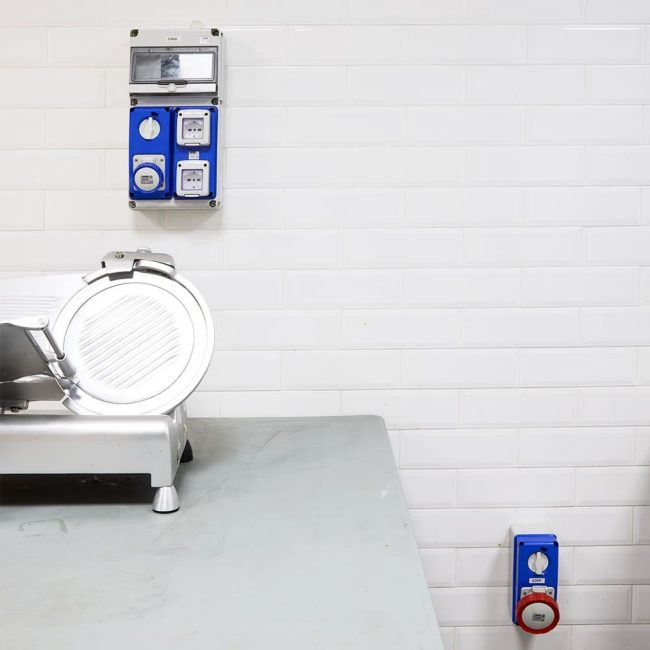

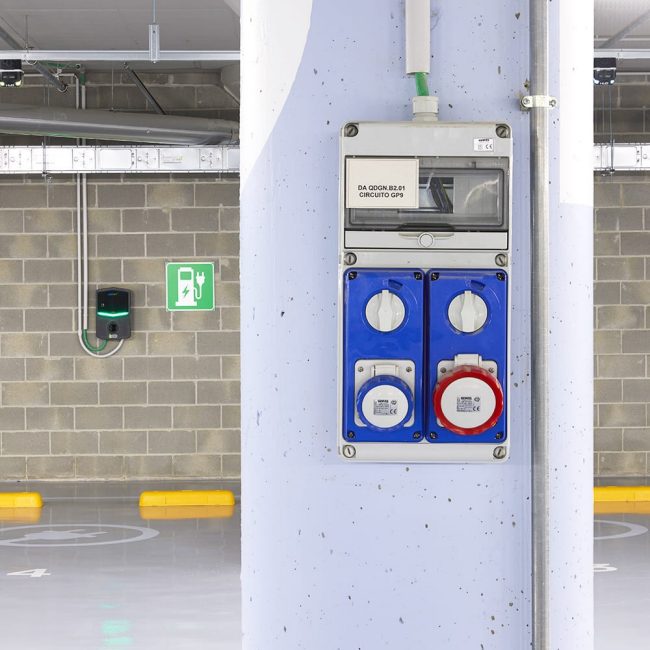

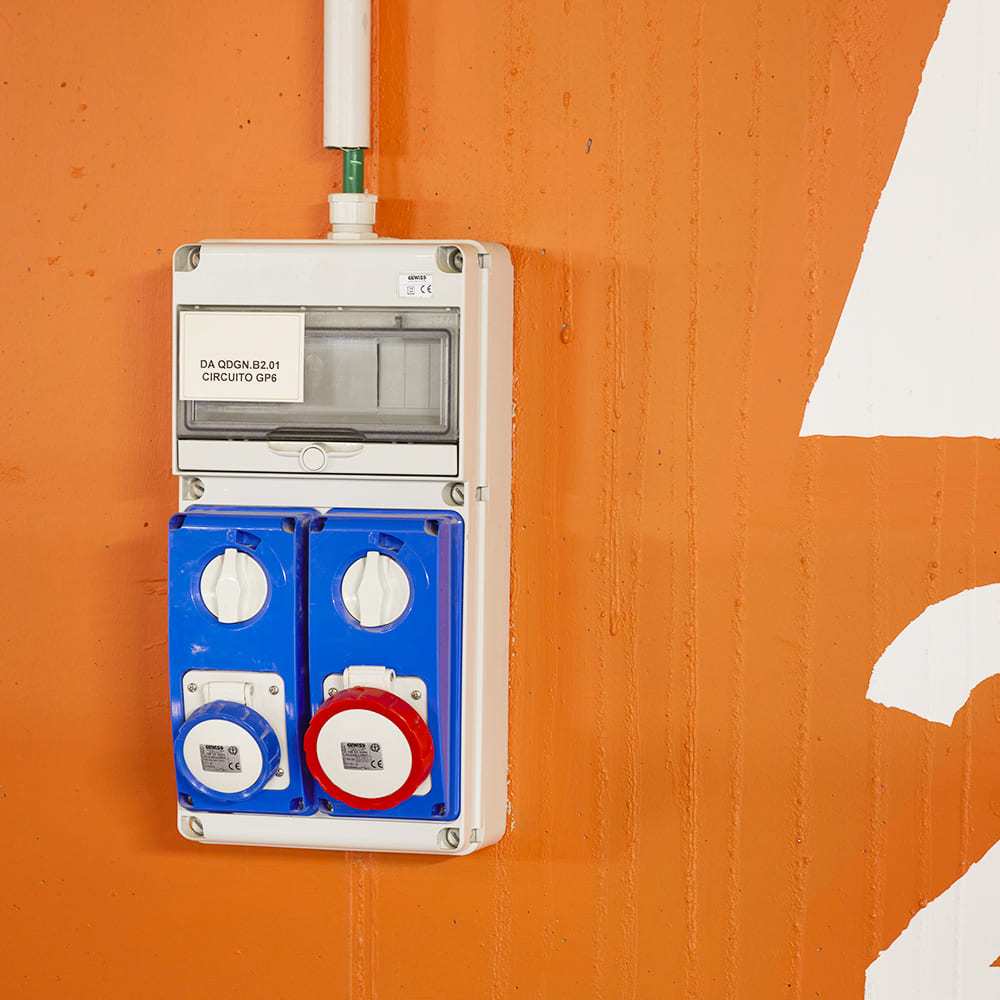

Gamme de coffrets IP65 pour la distribution d’énergie dans les secteurs du tertiaire, du commerce, de l’industrie et tout type d’installation provisoire, tel chantiers BTP, événementiel et collectivités. Versions vides ou câblées selon norme IEC 61439, les coffrets 68 Q-DIN sont disponibles en 5, 10, 14 ou 20 modules DIN complétés par deux coffrets d’extension 14 et 20 modules permettant d’accroître l’espace disponible. Les coffrets 68 Q-DIN peuvent recevoir des socles de prise à encastrer simples ou verrouillés jusqu’à 63A et peuvent être associés à de nombreux accessoires d’installation. Les coffrets 68 Q-DIN utilisent des technopolymères sans halogène.

Large gamme configurable
large gamme configurable
La gamme de boîtiers de distribution électrique est composée de 23 enveloppes de dérivation vides avec un indice de protection IP65, prêtes pour les prises encastrées et inter-verrouillées jusqu’à 63 A. Elle peut être équipée de nombreux compléments techniques pour augmenter son champ d’application.
Solutions techniques innovantes
solutions techniques innovantes
Les boîtiers sont dotés de détails techniques innovants, tels que la poignée ergonomique qui facilite l’ouverture de la porte, et les vis à charnières avant pour faciliter le câblage. Des modules supplémentaires 14 et 20M sont également disponibles, ce qui est idéal pour augmenter l’espace modulaire.
Options d’accessoires haut de gamme
options d’accessoires haut de gamme
Les boîtes peuvent être équipées d’une serrure à clé cylindrique en métal et d’un bouton-poussoir d’arrêt d’urgence. Elles peuvent être fixées à un pôle, sur un mur, encastrées ou sur des supports de sécurité mobiles.
Poignée intégrée
poignée intégrée
La grande poignée ergonomique facilite l’utilisation de la porte même lorsque vous portez des gants de travail. La porte peut être équipée d’une serrure de sécurité à clé pour rendre le compartiment inaccessible.

Les produits de cette série

108 produits

Tableaux vides pour installations mobiles et fixes

Q-DIN 5 - En saillie - IP65

Catégorie
Coffrets étanches Q-DIN 5 - vides - RAL 7035 - IP65

Changer de catégorie

Cod Gewiss
Nb mod. EN 50022
Nb de prises installable
Nb couvercles pleins fourni
Puissance dissipée A (W)
Puissance dissipée B (W)
GW68017N
5
1 IEC 309 16 A IP44/67
-
10
37
GW68018N
5
2 IEC 309 16 A IP44/67
-
10
37
GW68001N
5
3 IEC 309 16 A IP44/67
1 IEC 16 A
10
37
GW68031N
5
3 IEC 309 16 A IP44/67
1 IEC 16 A
10
37
GW68020N
5
2 IEC 309 16/32 A IP44/67
1 IEC 16/32 A
10
37

Q-DIN 10 - En saillie - IP65

Catégorie
Coffrets étanches Q-DIN 10 - vides - RAL 7035 - IP65

Changer de catégorie

Cod Gewiss
Nb mod. EN 50022
Nb de prises installable
Nb couvercles pleins fourni
Puissance dissipée A (W)
Puissance dissipée B (W)
GW68002N
10
Couvercle plein
-
16
42
GW68025N
10
2 IB Vert. 16-32 A IP67
1 IB 16/32 A
16
42
GW68003N
10
2 IEC 16 A+2 IEC 16/32 A
1 IEC 309 16 A+1 16/32 A
16
42
GW68019N
10
2 IB Horizz. 16/32 A SBF IP44 superposées
1 IB 16/32 A
16
42
GW68027N
10
3 prises dom.50x50 mm + 2 IEC 16/32 A
1 domestique + 1 IEC 16 A
16
42

Q-DIN 14 - En saillie - IP65

Catégorie
Coffrets étanches Q-DIN 14 - non câblés - RAL 7035 - IP65

Changer de catégorie

Cod Gewiss
Nb mod. EN 50022
Nb de prises installable
Nb couvercles pleins fourni
Puissance dissipée A (W)
Puissance dissipée B (W)
GW68005N
14
3 IEC 309 16/32 A IP44/67
1 IEC 16/32 A
24
64
GW68006N
14
2 IB Horizz. 16/32 A SBF IP44 juxtaposées
1 IB 16/32 A
24
64

Q-DIN 14 - En saillie - IP65

Catégorie
Coffrets étanches Q-DIN 14 - vides - RAL 7035 - IP65

Changer de catégorie

Cod Gewiss
Nb mod. EN 50022
Nb de prises installable
Nb couvercles pleins fourni
Puissance dissipée A (W)
Puissance dissipée B (W)
GW68008N
14
6 IEC 309 16/32 A IP44/67
2 IEC 16/32 A
24
64
GW68009N
14
4 IB Horizz. 16/32 A SBF IP44
2 IB 16/32 A
24
64
GW68010N
14
3 IB Vert. 16/32 A IP67
1 IB 16/32 A
24
64

Q-DIN 20 - En saillie - IP65

Catégorie
Coffrets étanches Q-DIN 20 - vides - RAL 7035 - IP65

Changer de catégorie

Cod Gewiss
Nb mod. EN 50022
Nb de prises installable
Nb couvercles pleins fourni
Puissance dissipée A (W)
Puissance dissipée B (W)
GW68013N
20
8 IEC 309 16/32 A IP44/67
2 IEC 16/32 A
30
92
GW68014N
20
4 IB Horizz. 16/32 A CBF IP44
2 IB 16/32 A
30
92
GW68021N
20
2 IEC 309 63 A-4 IEC 309 16/32 A
2 IEC 309 16/32A+1 63 A
30
92

Q-DIN 20 - En saillie - IP65

Catégorie
Coffrets étanches Q-DIN 20 - vides - RAL 7035 - IP65

Changer de catégorie

Cod Gewiss
Nb mod. EN 50022
Nb de prises installable
Nb couvercles pleins fourni
Puissance dissipée A (W)
Puissance dissipée B (W)
GW68015N
20
4 IB 16/32 A IP67+4 IEC MAX 3P+T 16 A
2 IB 16/32 A+4 IEC 16 A
30
92
GW68022N
20
1 IB Vert. 63 A IP67+2 IB Vert. 16/32 A IP67
1 IB 16/32 A
30
92

Modules additionnels Q-DIN - IP65

Catégorie
Modules additionnels Q-DIN - RAL 7035 - IP65

Changer de catégorie

Compléments techniques

Catégorie
Support de conduit jaune de sécurité avec support pour câbles jusqu’à 20 m

Changer de catégorie

Cod Gewiss
Dim. externes LxHxP (mm)
Pour coffret type
Cod Gewiss
Dim. externes LxHxP (mm)
Pour coffret type
Cod Gewiss
Matière
Pour Q-DIN
Fournitures
GW44621
Isolant
5
Vis de fixation auto-taraudeuses
GW46446
Acier zingué
10/14/20
Vis de fixation auto-taraudeuses
GW46451
Acier inox
10/14/20
Vis de fixation auto-taraudeuses
Cod Gewiss
Standard
Nombre de pôles
Courant nominal (A)
Tension nominale
Coloris
Fréquence
Dimensions calotte (mm)
Cod Gewiss
Fonctions
Caractéristiques
Cod Gewiss
Matière
Pour coffret type
GW40422
Métal moulé sous pression
Q-DIN 10/14/20 et modules additionnels
Cod Gewiss
Description
Pour coffret type
GW68436N
Poignée
Q-DIN 10/14/20 et modules additionnels
Cod Gewiss
Description
Dimensions LxH (mm)
GW68292
Couvercle pour IEC 309 16 A
85x75
GW68293
Couvercle pour IEC 309 32 A
95x80
GW68294
Couvercle pour IEC 309 63 A
110x100
GW66703N
Couvercles pour prises verrouillée verticales 16-32 A
220x103
GW66705N
Couvercles pour prises verrouillée verticales 63 A
270x145
Cod Gewiss
Pour coffrets
Pour boîtes de fond
Pour boîtes à encastrer
Cod Gewiss
Prises encastré installables
GW66709N
N. 1 IEC 309 16-32 A IP44/67+N. 1 16 A MAX 3P+T ou GW27401/GW27403
Cod Gewiss
Adapté pour
GW66715N
Prises verticales 16/32 A IP67
GW66716N
Prises verticales 63 A IP67
GW68281
Prises domestiques std 50x50 mm
Cod Gewiss
Dimensions LxH (mm)
Type couvercle
Indice de protection
Couleur
Cod Gewiss
Dimensions LxH (mm)
Adapté pour
Couleur
GW66708
75x85
1 mécanisme Ø22 mm Série 74 PS
Gris
Cod Gewiss
Type
Pôle 1 (mm²)
Pôle 2 (mm²)
Adapté pour
Fixation aux supports
GW40401
Bipolaire - Courant nominal 125 A
N (1x35) + (7x10)
T (1x35) + (7x10)
Q-DIN 10/14/20
Avec vis
GW40402
Bipolaire - Courant nominal 125 A
N (3x35) + (10x10)
T (3x35) + (10x10)
Q-DIN 14/20
Avec vis et/ou clipsage
GW40408B
Bipolaire - Courant nominal 80 A - IP20
N/T (2x16) + (7x10)
N/T (2x16) + (7x10)
Q-DIN 10/14/20
Avec vis
GW40412B
Bipolaire - Courant nominal 80 A - IP20
N/T (3x16) + (11x10)
N/T (3x16) + (11x10)
Q-DIN 14/20
Avec vis et/ou clipsage
GW40408U
Unipolaire - Courant nominal 80 A - IP20
N/T (2x16) + (7x10)
-
Q-DIN 10/14/20
Avec vis
Cod Gewiss
Adapté pour
Fixation aux supports
Cod Gewiss
Description

En saillie pour prises compactes COMBIBLOC - IP44/IP54

Catégorie
Tableaux vides pour prises compactes fixes

Changer de catégorie

Cod Gewiss
Nb prises IB installable
Nb mod. EN 50022
Nombre de couvercle fourni
Puissance dissipée (W)
Cod Gewiss
Dimensions LxH (mm)
Cod Gewiss
Type
Pôle 1 (mm²)
Pôle 2 (mm²)
Adapté pour
Fixation aux supports
GW40401
Bipolaire - Courant nominal 125 A
N (1x35) + (7x10)
T (1x35) + (7x10)
GW66492 et GW66493
Avec vis
GW40402
Bipolaire - Courant nominal 125 A
N (3x35) + (10x10)
T (3x35) + (10x10)
GW66493
Avec vis et/ou clipsage
GW40408B
Bipolaire - Courant nominal 80 A - IP20
N/T (2x16) + (7x10)
N/T (2x16) + (7x10)
GW66492 et GW66493
Avec vis
GW40412B
Bipolaire - Courant nominal 80 A - IP20
N/T (3x16) + (11x10)
N/T (3x16) + (11x10)
GW66493
Avec vis et/ou clipsage
GW40408U
Unipolaire - Courant nominal 80 A - IP20
N/T (2x16) + (7x10)
-
GW66492 et GW66493
Avec vis
Cod Gewiss
Adapté pour
Fixation aux supports
Vous avez vu 85 produits sur 108
