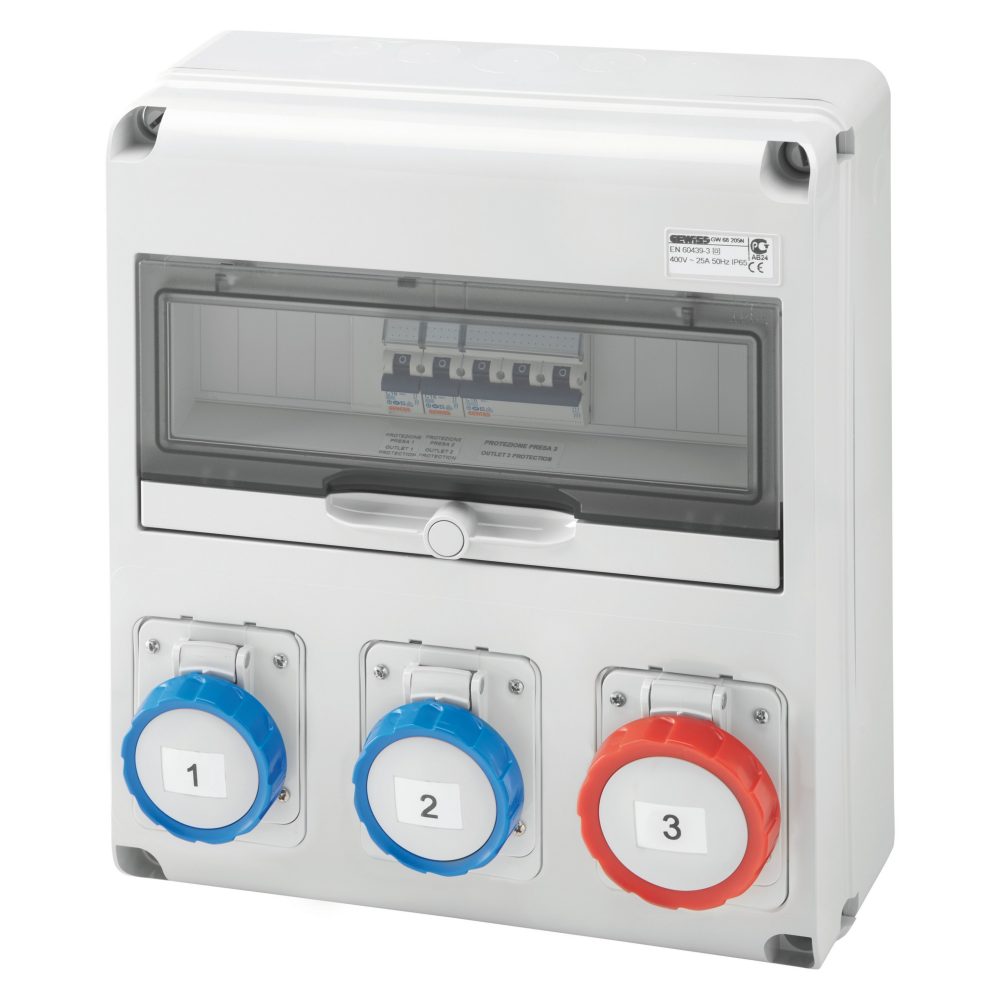

Q-DIN 14 DBO 3PR.IEC309 IP55

Code: GW68205N
Gamme de produits: Série 68 Q-DIN
Coffrets de prises
Gamme de coffrets IP65 pour la distribution d’énergie dans les secteurs du tertiaire, du commerce, de l’industrie et tout type d’installation provisoire, tel chantiers BTP, événementiel et collectivités. Versions vides ou câblées selon norme IEC 61439, les coffrets 68 Q-DIN sont disponibles en 5, 10, 14 ou 20 modules DIN complétés par deux coffrets d’extension 14 et 20 modules permettant d’accroître l’espace disponible. Les coffrets 68 Q-DIN peuvent recevoir des socles de prise à encastrer simples ou verrouillés jusqu’à 63A et peuvent être associés à de nombreux accessoires d’installation. Les coffrets 68 Q-DIN utilisent des technopolymères sans halogène.

IP65

IK09

850 °C (parties actives) - 650 °C (parties passives)

70 °C

Informations techniques

Informations
Télécharger
Logiciel
Certificats
Type Q-DIN 14 DBO
Type de coffret Câblé
Couleur Gris RAL 7035
Dim. externes LxHxP (mm) 320x360x160
Poids (kg) 3.4
Conformité aux normes EN 61439-3 (TRN)
Caractéristiques Résistance UV (EN 62208)
Indice de protection IP65
Résistance aux chocs IK09
Test du fil incandescent 850 °C (parties actives) - 650 °C (parties passives)
Thermopression avec bille 70 °C
Classe isolement II
Alimentation Bornier
Nombre de pôles 3P+N+T
Puissance distribuée (kW) 17.3
Disjoncteur générale Not present
Protection des circuits MCB
N. prises 3
Prise 2P+T 16 A - IEC 309 2
Prise 3P+T 16 A - IEC 309 1
Electrocod -
Type d'installation -
Température d'utilisation -
Versions -
Ware Number 85371098

Product Data Sheet

Manuel des instructions

Schema elettrico

Déclaration de conformité

Élimination

Caractéristiques techniques - IT

Caractéristiques techniques - EN

Caractéristiques techniques - DE

Caractéristiques techniques - ES

PRICE

Estimation of electrical systems

Afficher plus

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Afficher plus

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

Afficher plus

ENERGYpro

Tableaux poure les chantiers, moles-campings et de distribution

Afficher plus

CADpro

Advanced design of electrical systems

Afficher plus

Déclaration Reach

label CE

ÉQUIPEMENTS ET NOTES
In du coffret 25 A
In du coffret 25 A:
2 disjoncteurs magnétothermiques MTC 2P 230 V 16 A courbe C 6 kA
1 disjoncteur magnétothermique MTC 3P 400 V 16 A courbe C 6 kA
FOURNITURES: serre-câble et 4 bouchons cache-vis.
