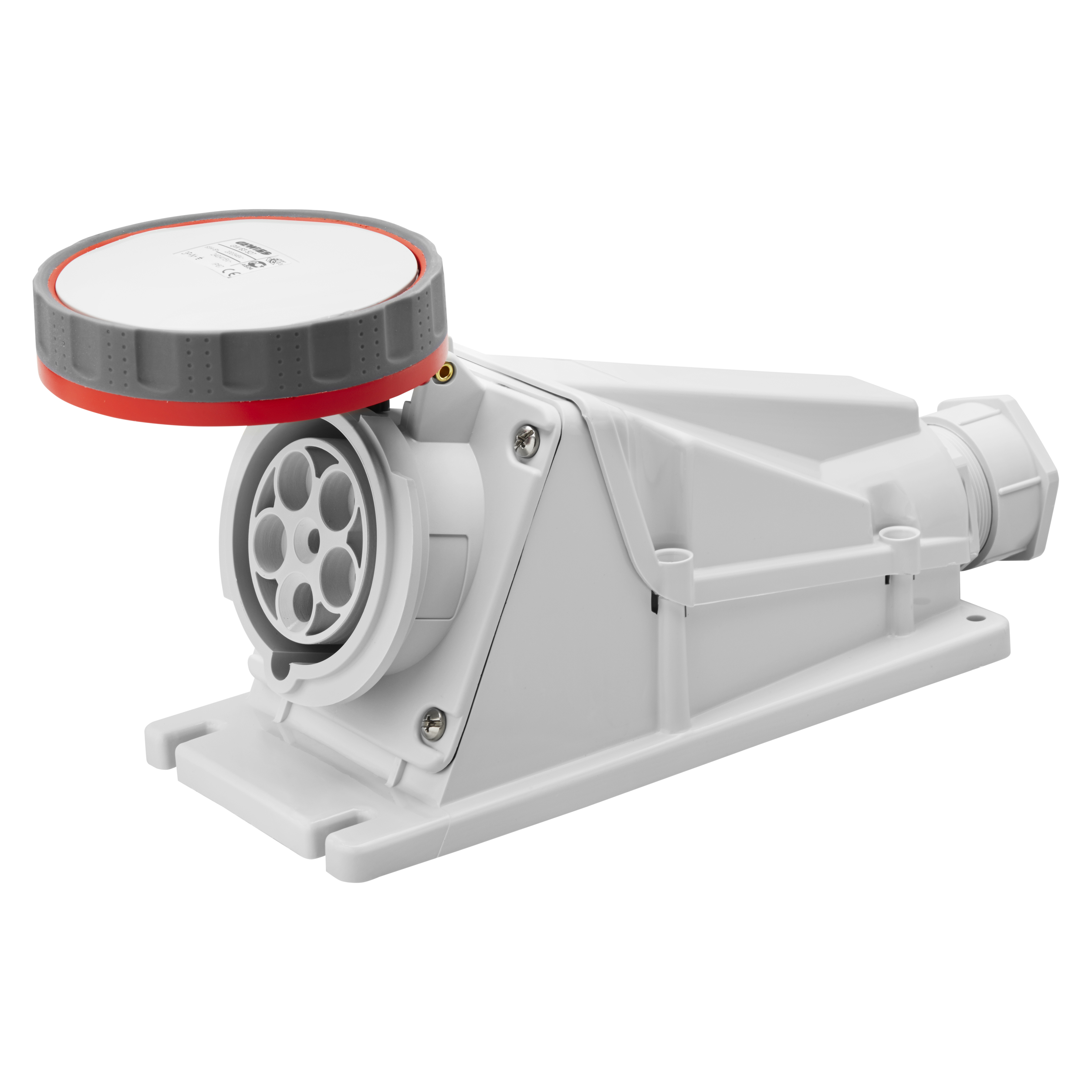

presa fissa da parete a 90° - ip67 - 3p+t 125a 380-415v 50/60hz - rosso - 6h - cablaggio a vite
Scheda tecnica presa fissa da parete a 90° - ip67 - 3p+t 125a 380-415v 50/60hz - rosso - 6h - cablaggio a vite

PRESA FISSA DA PARETE A 90° - IP67 - 3P+T 125A 380-415V 50/60HZ - ROSSO - 6H - CABLAGGIO A VITE

Codice: GW62534
Serie: IEC 309 HP
Prese e spine a norme IEC 309.
Il catalogo di prese e spine da 16 a 125 Ampere IEC 309 HP di GEWISS è progettato per garantire la massima sicurezza ed efficienza in qualsiasi contesto di utilizzo. Disponibili in versioni mobili diritte e da incasso a 10°, queste soluzioni si distinguono per la loro elevata resistenza, con varianti protette con grado IP44/IP54 e versioni stagne con protezione fino a IP66/IP67/IP68/IP69: un livello di sicurezza unico nel settore elettrotecnico. Grazie all'integrazione di tutti i riferimenti orari del contatto di terra, le prese e spine IEC 309 HP rispondono a tutte le esigenze normative e prestazionali, offrendo soluzioni versatili per applicazioni industriali, anche negli ambienti più specializzati e nelle condizioni metereologiche avverse. Le versioni da 16A a 32A offrono una modalità di cablaggio a vite o con sistema rapido a molla, mentre le varianti da 63A a 125A sono dotate di tecnologia di connessione a mantello per un'installazione ancora più affidabile e sicura.

IP67

IK08

850 °C (Parti attive) - 650 °C (Parti passive)

125 °C (Parti attive) - 80 °C (Parti passive)

Info tecniche

Informazioni
Download
Software
Video
Certificati
Colore Rosso
Corrente nominale (A) 125
Grado di protezione IP67
Caratteristiche Contatto pilota
N. poli 3P+T
Resistenza agli urti IK08
Riferimento h 6
Tensione nominale 380 - 415 V
Tipologia Presa fissa da parete 90°
Tensione nominale 380 - 415 V
Frequenza 50/60 Hz
Capacità serraggio morsetti 16-50 mm² cavi flessibili - 25-70 mm² cavi rigidi
Temperatura di utilizzo -25 +55 °C
Tipo cablaggio A vite
Codice Electrocod 2211
Glow wire test 850 °C (Parti attive) - 650 °C (Parti passive)
N. Manovre complessive > 500
Potere d'interruzione a 1,1 Un 156 A
Resistenza di isolamento > 10 MΩ
Termopressione con biglia 125 °C (Parti attive) - 80 °C (Parti passive)
Ware Number 85366990

Product Data Sheet

Caratteristiche tecniche

REVIT Plugin

Plugin con i prodotti GEWISS per il software di progettazione REVIT®

Scopri di più

AUTOCAD Plugin

Plugin con i prodotti GEWISS per il software di disegno AUTOCAD®

Scopri di più

ENERGYpro

Quadri da cantiere, per moli e campeggi e di distribuzione

Scopri di più

PRICE

Preventivi e computi metrici

Scopri di più

CADpro

Disegno evoluto degli impianti elettrici

Scopri di più

Marcatura CE

Visualizza il certificato

REACH information

Prodotti della stessa famiglia

Gewiss Code
Corrente nominale (A)
N. poli
Tensione nominale
Colore
Frequenza
Riferimento h
Caratteristiche

GW63519

63

2P+T

100 - 130 V

Giallo

50/60 Hz

4

Contatto pilota

GW63520

63

3P+T

100 - 130 V

Giallo

50/60 Hz

4

Contatto pilota

GW63521

63

3P+N+T

100 - 130 V

Giallo

50/60 Hz

4

Contatto pilota

GW63522

63

2P+T

200 - 250 V

Blu

50/60 Hz

6

Contatto pilota

GW63523

63

3P+T

200 - 250 V

Blu

50/60 Hz

9

Contatto pilota

GW63524

63

3P+N+T

200 - 250 V

Blu

50/60 Hz

9

Contatto pilota

GW63525

63

2P+T

380 - 415 V

Rosso

50/60 Hz

9

Contatto pilota

GW63526

63

3P+T

380 - 415 V

Rosso

50/60 Hz

6

Contatto pilota

GW63527

63

3P+N+T

380 - 415 V

Rosso

50/60 Hz

6

Contatto pilota

GW63528

63

3P+T

480 - 500 V

Nero

50/60 Hz

7

Contatto pilota

DOTAZIONI E NOTE
CARATTERISTICHE: pressacavo PG36 per versioni 63A; pressacavo PG48 per versioni 125A. Versioni dotate di contatto pilota. Alveoli nichelati.
NOTA: tutti i prodotti sono confezionati singolarmente.
