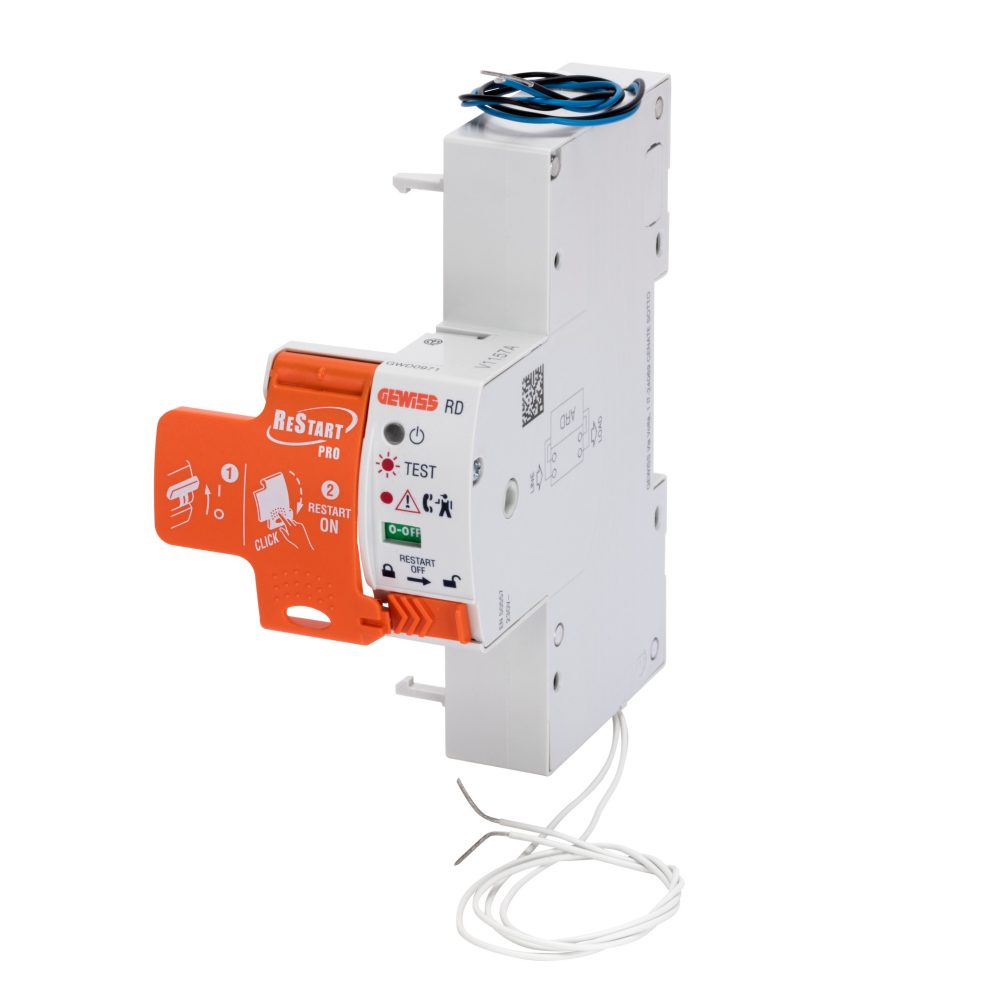

RESTART RD PRO - DA ACCOPPIARE CON DIFFERENZIALE PURO IDP 2 POLI - Idn=0,1-0,3-0,5 A 230 V - 1 MODULO EN 50022

Codice: GWD0978

Serie: 90 ReStart
Dispositivi di riarmo automatico

I dispositivi di riarmo automatico ReStart GEWISS, previa verifica dello stato dell’impianto, sono in grado di ripristinare l’alimentazione elettrica in totale sicurezza dopo uno scatto imprevisto dell’interruttore. Progettati per garantire la continuità di servizio, sono disponibili sia per interruttori differenziali puri sia per magnetotermici differenziali. La gamma di dispostivi a riarmo automatico si completa con le versioni Autotest e PRO, ideali per applicazioni che richiedono un controllo avanzato e un elevato livello di affidabilità.

Info tecniche

Informazioni

Download

Software

Certificati

Descrizione Dispositivo di riarmo automatico

Sigla ResStart Rd PRO 2P

Adatto per Int. Diff. Puri IDP - 2P fino a 63 A - 100/300/500 mA

Tensione nominale AC 230 V

Corrente nominale 25 - 40 - 63 - 80 - 100 A

Corrente nominale 0 A

N. moduli 1

Norma di riferimento IEC EN 63024

Frequenza nominale (Hz) 50 - 60 Hz

Sistema di distribuzione TT - TN-S

Resistenza nominale verso terra di non funzionamento Rdo 2,5 kΩ

Tensione di isolamento (Ui) 500 V

Resistenza nominale verso terra di funzionamento Rd 5 kΩ

Tensione nominale di tenuta ad impulso (Uimp) 4 kV

Frequenza massima di manovra 30 man/h

Categoria di sovratensione III

Numero di manovre meccaniche 4000

Tensione di prova di rigidità dielettrica verso massa 2500 Vac per 1 minuto

Tipo di protezione differenziale AC - A - A[IR] - A[S] - F

Corrente differenziale nominale 100/300/500 mA

Temperatura di impiego -5 +60 °C

Temperatura di stoccaggio -40°C ÷ +70°C

Richiusura automatica per scatto intempestivo Sì

Controllo presenza guasto a terra Sì

Controllo continuo impianto Sì

Accessoriabile con Contatto ausiliario GWD0951 - Modulo BUS RS485 GW90992

Numero poli 2P

Codice Electrocod 1414

Ware Number 85362010

Product Data Sheet

Caratteristiche tecniche

Manuale istruzioni

Vai all'area download Vai all'area download

CADpro

Disegno evoluto degli impianti elettrici

Scopri di più

PBT-Q

Impianti e quadri in Bassa Tensione

Scopri di più

RESTART

Dispositivi di riarmo automatico ReStart

Scopri di più

RESTART WIFI

APP per il monitoraggio dell'impianto elettrico con Restart

Scopri di più

PROJEX

Progettazione di sistemi in bassa tensione

Scopri di più

PRICE

Preventivi e computi metrici

Scopri di più

Vai all’area software Vai all’area software

Marcatura CE

Visualizza il certificato

Dichiarazione di conformità

REACH information

DOTAZIONI E NOTE

CARATTERISTICHE: quando l'interruttore differenziale scatta, ReStart esegue il controllo dell'isolamento prima del riarmo automatico. In caso di guasto a terra, ReStart non riarma l'interruttore ma continua a controllare l'impianto ogni 2 minuti finchè, ristabilite le condizioni di sicurezza, riarma l'interruttore.
Accoppiabili con:
-contatto ausiliario GWD0951
-modulo interfaccia ModBus RS485 GW90992 (solo se già accoppiato con il contatto ausiliario GWD0951)
NOTE: non possono essere abbinati agli interruttori differenziali 4P in 3 moduli e a quelli di tipo B. Il dispositivo di riarmo deve essere alimentato a 230Vac fase-neutro.
