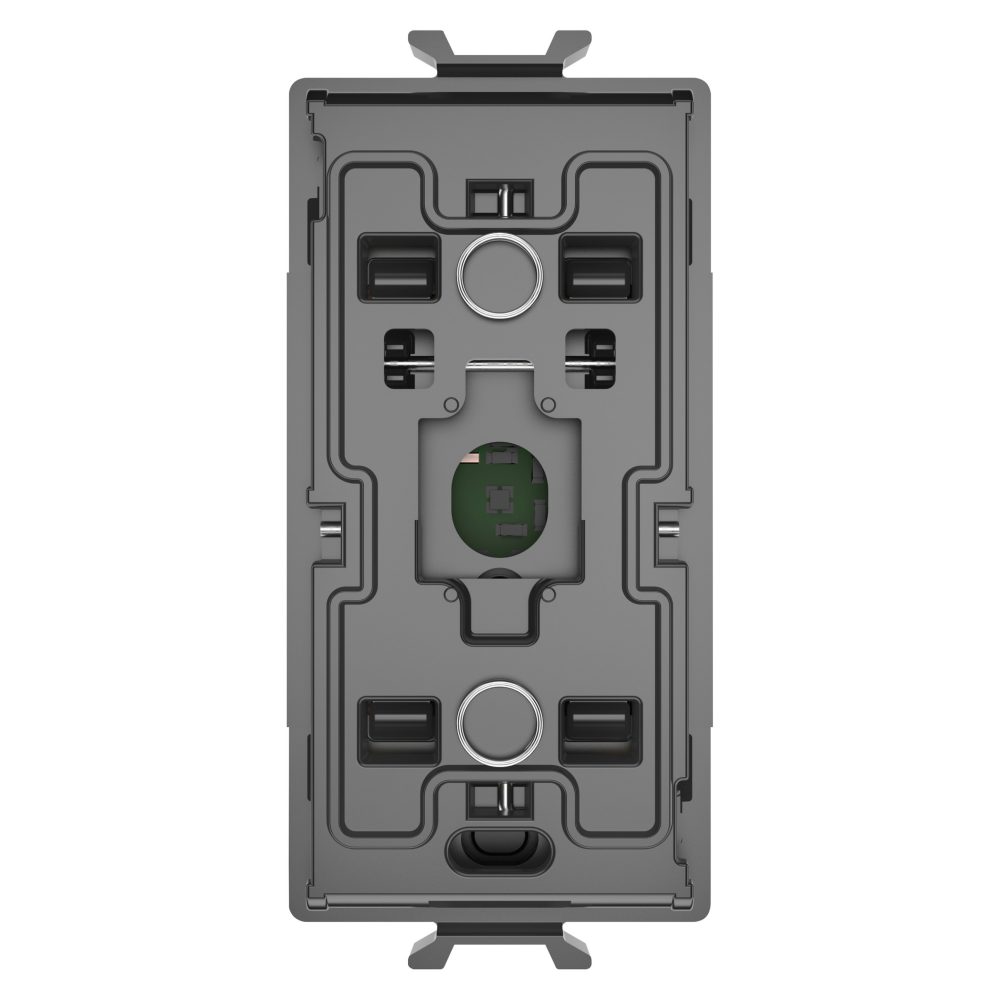

 MODULO 1 COMANDO ASSIALE AUSILIARIO - 100-240 V ac 50/60 Hz - 1 MODULO - CHORUSMART
Scheda tecnica MODULO 1 COMANDO ASSIALE AUSILIARIO - 100-240 V ac 50/60 Hz - 1 MODULO - CHORUSMART

MODULO 1 COMANDO ASSIALE AUSILIARIO - 100-240 V ac 50/60 Hz - 1 MODULO - CHORUSMART

Codice: GW10677
Serie: CHORUSMART - serie civile
Dispositivi modulari Natural Beige satinato
I dispositivi modulari ChoruSmart offrono infinite combinazioni frutti-placche, con una gamma completa per ogni esigenza estetica, funzionale e installativa. Disponibili in natural beige satinato, caldo e accogliente, includono tasti basculanti da ½, 1 e 2 moduli per ottimizzare gli spazi e tasti assiali EVO o SMART per funzioni avanzate. Il sistema di aggancio frontale facilita montaggio e sgancio senza rimuovere il supporto.

IP20 (a tasto montato)

Info tecniche

Informazioni
Download
Software
Video
Certificati
Descrizione Comando ausiliare 1 ch assiale
Alimentazione 100 ÷ 240 V ac - 50/60 Hz
N. moduli 1
N. canali in ingresso -
Comando locale Mediante pulsante frontale (da completare con tasto)
Tensione canali ingressi ausiliari -
Temperatura di stoccaggio -25 ÷ +70 °C
N. canali ingresso LED 1
Temperatura di funzionamento -5 ÷ +45 °C
Tensione canali ingressi LED 100 ÷ 240 V ac - 50/60 Hz
Umidità relativa (non condensante) Max 93%
N. canali in uscita 1
Segnalazione luminosa frontale Led blu
Contatti di uscita 1A (AC1)
Morsetti di cablaggio A vite
Lampade incandescenza-alogene 240 V ac -
Capacità serraggio morsetti cavi flessibili (mm²) Max. 1,5
Lampade LED 240 V ac -
Capacità serraggio morsetti cavi rigidi (mm²) Max. 1,5
Lampade alogene alimentate da trasf. elettronici 240 V ac -
Contesto Interno, luoghi asciutti
Lampade fluorescenti 240 V -
Grado di protezione IP20 (a tasto montato)
Pilotaggio carico -
Norma di riferimento 2014/35/EU (LVD), 2011/65/EU + 2015/863 (RoHS), EN 60669-1, EN IEC 63000
Ware Number 85365080

Product Data Sheet

Caratteristiche tecniche

Manuale istruzioni

AUTOCAD Plugin

Plugin con i prodotti GEWISS per il software di disegno AUTOCAD®

Scopri di più

HOME

Configurazione dell'impianto elettrico domestico

Scopri di più

REVIT Plugin

Plugin con i prodotti GEWISS per il software di progettazione REVIT®

Scopri di più

64-8

Livello prestazionale dell'impianto elettrico

Scopri di più

PRICE

Preventivi e computi metrici

Scopri di più

CADpro

Disegno evoluto degli impianti elettrici

Scopri di più

Marcatura CE

Dichiarazione di conformità

Prodotti della stessa famiglia

Gewiss Code
Tensione di alimentazione
Contatti di uscita
N. moduli

GW10677

100 ÷ 240 V ac - 50/60 Hz

1A (AC1)

1

GW10678

100 ÷ 240 V ac - 50/60 Hz

1A (AC1)

2

DOTAZIONI E NOTE
CARATTERISTICHE: comandi ausiliari da utilizzare in abbinamento ai moduli interruttore EVO.
I dispositivi sono dotati di LED blu per la localizzazione o per la visualizzazione dello stato del carico.
APPLICAZIONI: collegati agli ingressi locali dei comandi assiali EVO consentono di replicare il comando del carico locale o di gestire comandi centralizzati.
NOTE: i dispositivi devono essere completati di tasto frontale: il GW10677 deve essere completato con i tasti GW13551S o GW13555S. Il GW10678 deve essere completato con i tasti GW13552S o GW13556S.
