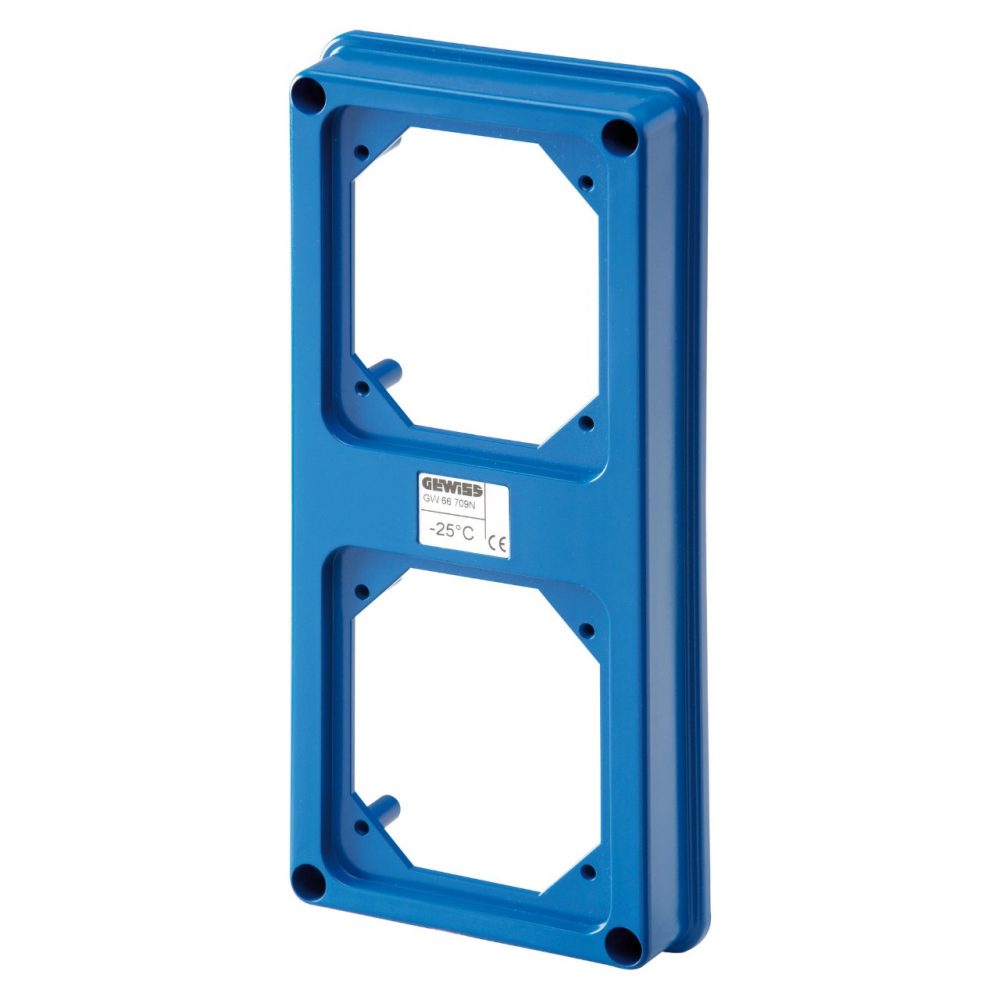

COPERCHIO FLANGIATO PREDISPOSTO PER 2 CALOTTE SBF - IP67

Codice: GW66709N

Serie: 68 Q-DIN
Quadri per distribuzione

I quadri elettrici con prese industriali della gamma Q-DIN di GEWISS offrono un grado di protezione IP65 per la distribuzione dell’energia in ambito terziario, industriale e nei cantieri. Disponibili sia in versione vuota che cablata, sono conformi alla norma internazionale IEC 61439 per offrire la massima protezione in ogni contesto di utilizzo. La gamma comprende quadri elettrici con prese interbloccate da 5 a 20 moduli DIN e moduli supplementari da 14 e 20M per un’estensione ottimale dello spazio. Progettati per ospitare prese da incasso e interbloccate fino a 63A, sono ampiamente accessoriabili per soddisfare ogni esigenza installativa in esterni.

650 °C

IP67

IK08

Info tecniche

Informazioni

Download

Software

Certificati

Resistenza al filo incandescente 650 °C

Grado di protezione IP67

Resistenza agli urti IK08

Codice Electrocod 2222

Prese incasso alloggiabili N. 1 IEC 309 16-32 A IP44/67 + N.1 16 A MAX 3P+T o GW27401/GW27403

Ware Number 85389099

Product Data Sheet

Scarica

Caratteristiche tecniche

Scarica

Manuale istruzioni

Scarica

Disegni DXF

Scarica

Disegno 3D step

Scarica

Vai all'area download Vai all'area download

REVIT Plugin

Plugin con i prodotti GEWISS per il software di progettazione REVIT®

Scarica Scopri di più

ENERGYpro

Quadri da cantiere, per moli e campeggi e di distribuzione

Scarica Scopri di più

PRICE

Preventivi e computi metrici

Scarica Scopri di più

CADpro

Disegno evoluto degli impianti elettrici

Scarica Scopri di più

AUTOCAD Plugin

Plugin con i prodotti GEWISS per il software di disegno AUTOCAD®

Scarica Scopri di più

Vai all’area software Vai all’area software

Marcatura CE

Scarica

REACH information

Scarica

DOTAZIONI E NOTE

APPLICAZIONI: la flangia di dimensione 85x75 mm è adatta al montaggio delle prese IEC 309 16 A e delle flange COMBI-IN GW27401 e GW27403; la flangia di dimensione 95x80 mm è adatta per prese IEC 309 16-32 A.
DOTAZIONI: n. 1 flangia cieca blu 16 A; n. 1 flangia cieca blu 16-32 A; n. 3 guarnizioni e viti di fissaggio.
