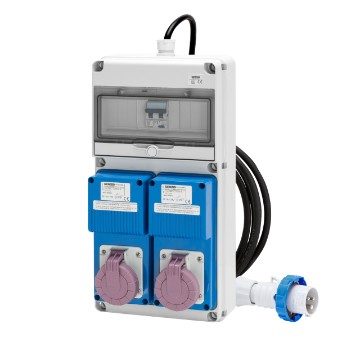

Q-DIN ASC - MÓVIL Y PORTÁTIL - CON CABLE Y CLAVIJA - 2 2P+T 16A 24 CON TRANSFORMADOR - + 2 2P+T 16A IB - IP65

Código: GW68236N

Gama: Serie 68 CO
Conjuntos CO para obras

La Serie 68 "CO" está compuesta por una amplia oferta de cuadros cableados y certificados según la norma EN 61439-4, para satisfacer cualquier exigencia de electrificación en pequeñas y grandes obras. Los cuadros están disponibles en variadas configuraciones que difieren en el número y tipo de bases y con protección magnetotérmica o por fusibles. Versiones cableadas preparadas para uso inmediato, o vacías personalizables para todas las necesidades en obras y certificables mediante el uso del software GWENERGY. Completan la gama una oferta de proyectores para usos móviles y aparatos de señalización luminosa.

IP65

IK09

650 °C

70 °C

Información técnica

Información
Descargar
Software
Certificados
Tipología Q-DIN 20 "CO"
Tipo de cuadro Cableado
Dim. exter. BxHxP (mm) 450x560x120
Peso (kg) 12
Conformidad normativa EN 61439-4 (ASC)
Características Resistencia UV (EN 62208)
Grado de protección IP65
Resistencia a impactos IK09
Test del hilo incandescente 650 °C
Termopresión con bola 70 °C
Clase aislamiento II
Alimentación Clavija
Nº polos 2P+T
Potencia suministrable (kW) 3
Interruptores General Magnet. Dif. 16A 2P 6 kA 0,03A - Tipo AC
Protección ususario MDC
N. base 4
Base 2P+T 16A - IB 2
Base con transformador 2
Longitud de cable 4 m
Código Electrocod 139
Ware Number 85371098

Product Data Sheet

Manual de instrucciones

Declaración de conformidad

Eliminación

Características técnicas - IT

Características técnicas - EN

Características técnicas - DE

Características técnicas - ES

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Mostrar más

ENERGYpro

Quadros para obras de construcción, puertos-campings y distribución

Mostrar más

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

Mostrar más

PRICE

Estimation of electrical systems

Mostrar más

CADpro

Advanced design of electrical systems

Mostrar más

Declaración Reach

Marca CE

EQUIPOS Y NOTAS
INCLUYE: 4 m de cable H 07 RN - F y su correspondiente clavija móvil de alimentación y tapones para restablecer el doble aislamiento y el grado de protección original de los cuadros.
NOTA: dimensiones externas (BxHxP) GW68235N 220x435x96 mm; GW68236N 450x560x120 mm.
Para ver los esquemas eléctricos consultar la web www.gewiss.com.
