 cuadro de distribución - green wall - para paredes de cartón yeso - con puerta fumé y bastidor extraíble - 72 (18x4) módulos ip40

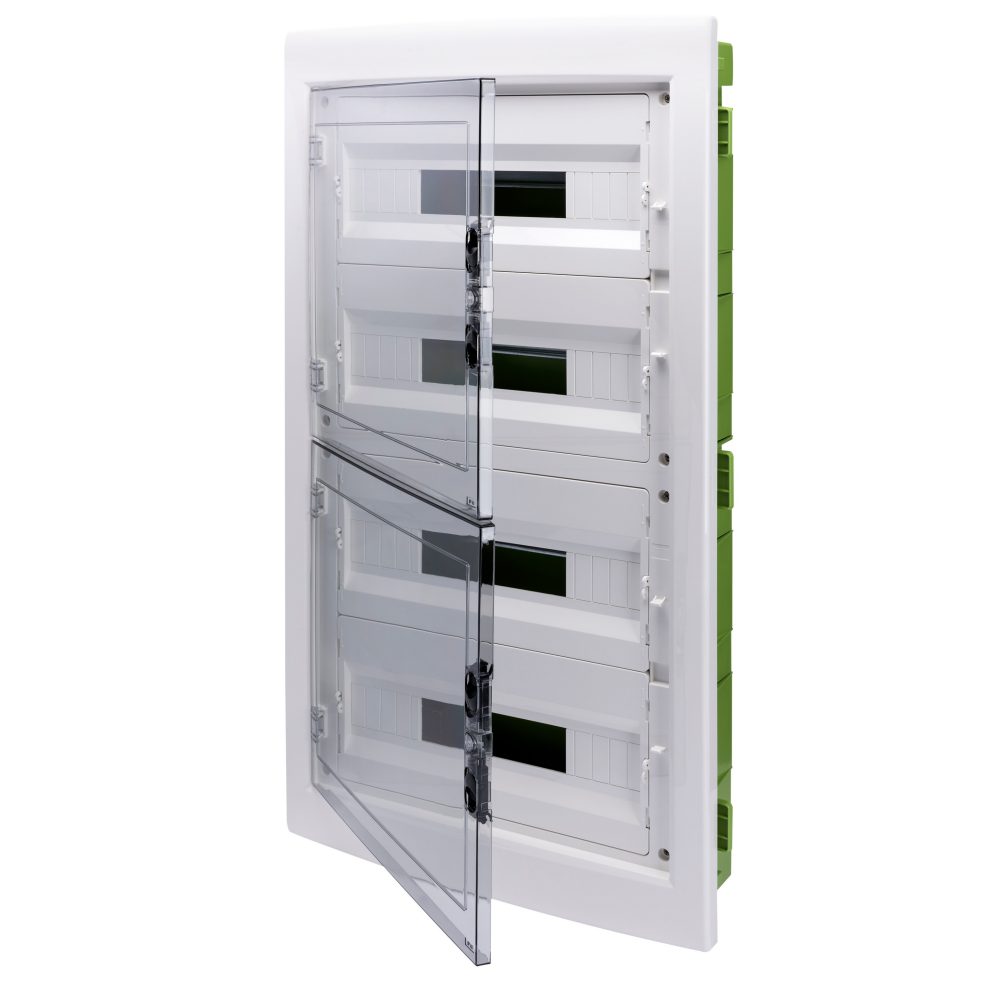

CUADRO DE DISTRIBUCIÓN - GREEN WALL - PARA PAREDES DE CARTÓN YESO - CON PUERTA FUMÉ Y BASTIDOR EXTRAÍBLE - 72 (18X4) MÓDULOS IP40

Código: GW40611PM
Gama: Serie Green Wall
Sistema de empotrar para paredes prefabricadas
El sistema más completo de contenedores para paredes ligeras prefabricadas; soluciones patentadas GEWISS. Realizado en tecnopolímero libre de halógeno GWT 850°C. La serie comprende: centralitas y cuadros de distribución hasta 72M; cajas de derivación Serie 48 PTDIN GREENWALL con carril DIN integrado en el fondo, ideales para instalación de dispositivos domóticos; cajas para series residenciales y caja para bases interbloqueadas.

Información técnica

Información
Descargar
Software
Video
Certificados
Nº mod. EN 50022 72 (18x4)
Dim. exter. BxHxP (mm) 465x880x95
Potencia disipable (W) 95
Ware Number 85381000

Características técnicas

Manual de instrucciones

PBT-Q

Instalaciones eléctricas y cuadros de BT

Mostrar más

PRICE

Estimation of electrical systems

Mostrar más

CADpro

Advanced design of electrical systems

Mostrar más

CENTRAL

Presupuesto y Verificación térmica de las cajas

Mostrar más

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Mostrar más

PROJEX

Diseño de sistemas de baja tensión

Mostrar más

Marca CE

Visualización certificado

REACH information

Productos relacionados

Gewiss Code
Nº mod. EN 50022
Dim. exter. BxHxP (mm)
Potencia disipable (W)

GW40605PM

12

330x270x85

36

GW40606PM

24 (12X2)

330x420x85

37

GW40609PM

36 (18x2)

465x505x85

52

GW40610PM

54 (18x3)

465x680x95

62

GW40611PM

72 (18x4)

465x880x95

95

EQUIPOS Y NOTAS
CARACTERÍSTICAS: Paneles con ventana desmontables y precintables a excepción del GW40605PM. Fondo dotado de aletas para fijación en estructura metálica, para paredes prefabricadas de yeso. Localizadores para marcar la pared a lo largo de los bordes de la placa trasera. Modularidad horizontal mediante elemento de unión GW40425 para centralita GW40605PM. Modularidad vertical mediante elemento de unión GW40425 para cuadros GW40606PM-GW40609PM-GW40610PM-GW40611PM.
NOTA: potencia disipable determinada según EN 60670-24. Envolvente tipo H conforme a EN60670-1 y tipo Ha conforme a IEC60670-1.
GWT 850°C, según EN 60695-2-11, relativo al fondo empotrado de color verde.
Bajo pedido es posible pedir separadamente el fondo y el frontal (completo con bastidor funcional y carril DIN).
INCLUYE: Kit de tornillos autorroscantes ø 4x45 mm con distanciador para fijación frontal.
INSTALACIÓN: para las posibles combinaciones centralita-regleta consultar el cuadro "COMPATIBILIDAD DE CENTRALITAS CON REGLETAS BIPOLARES Y MONOPOLARES" en las guías de selección de la gama 40CDi.
