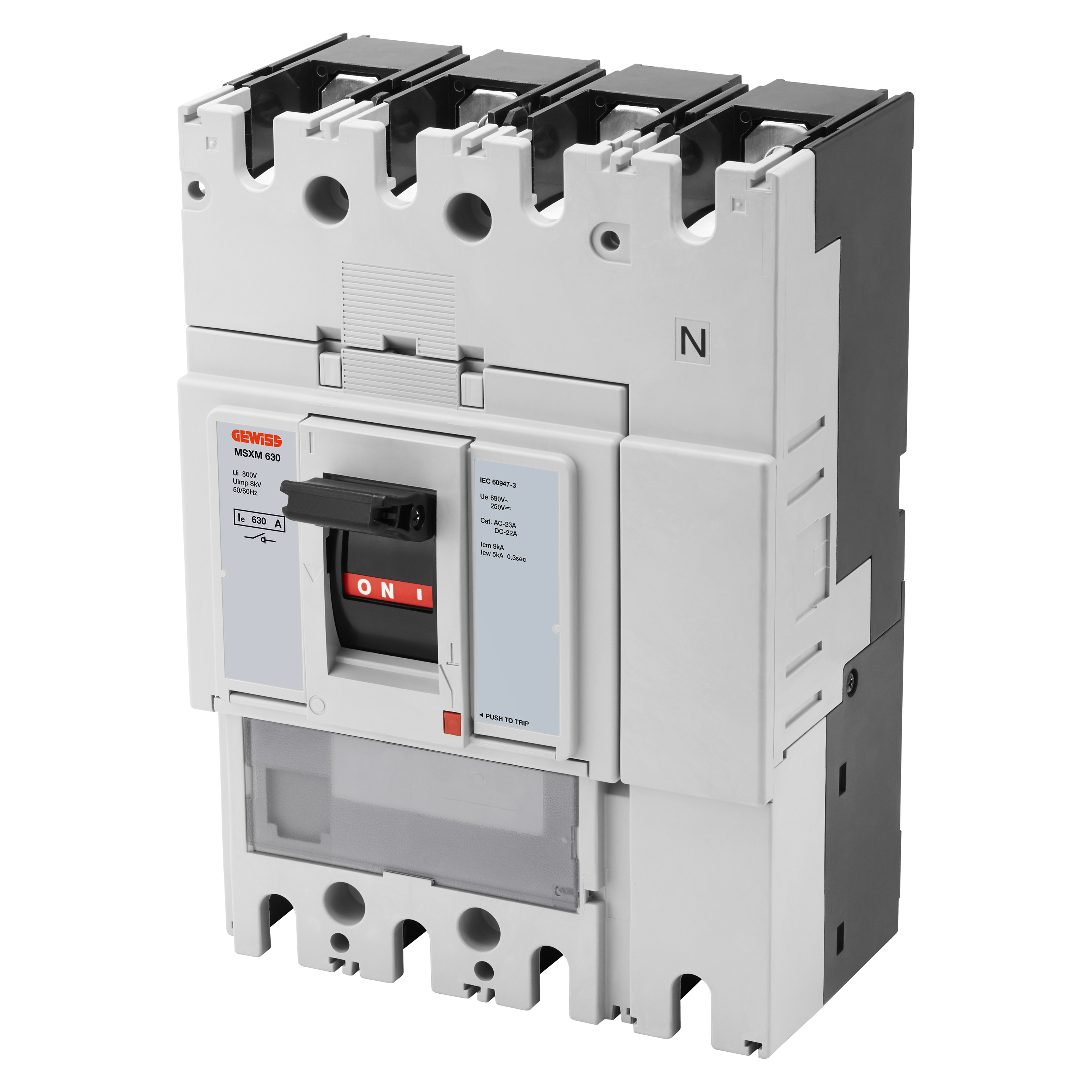

MSXM 630 - INTERRUPTOR SECCIONADOR - 4P 630A 690V
Código:
GWD9448
Gama: MSX
Interruptor de caja moldeada para distribución de potencia
Interruptor de caja moldeada para distribución de potencia
La gama de interruptores de caja moldeada MSX está formada por interruptores de disparo magnetotérmico, interruptores de disparo magnetotérmico con protección de sobreintensidades, interruptores con disparo electrónico y seccionadores.
Información técnica
Información
Descargar
Software
Certificados
Descripción
Interruttore non automatico scatolato
Código
MSXM 630
Nº polos
4P
Corriente nominal
630 A
Disparador
-
CARACTERÍSTICAS ELÉCTRICAS
-
CARACTERÍSTICAS MECÁNICAS
-
Norma de referencia
IEC/EN 60947-2
Ejecución
Fijo - Enchufable
Categoría de uso
AC-23A, DC-22A
Montaje en carril DIN
No
Frecuencia nominal (Hz)
50 / 60
Se puede equipar con mando motor
Yes
Tensión nominal de funcionamiento (Ue)
690 V ac - 250 V dc
Enclavamiento compatible
Palanca - Flush
Tensión nominal de tensión soportada (Uimp)
8 kV
Terminales suministrados
Delantero FC
Categoría de sobretensiones
IV
Posición de montaje
Cualquier
Tensión de aislamiento (Ui)
800 V
Alimentación aguas arriba/aguas abajo
Yes
Regulación térmica
-
Durabilidad eléctrica (415Vac)
4.500 ciclos
Regulación magnética
-
Durabilidad mecánica
15.000 ciclos
Protección del neutro
-
Temperatura de empleo
-5°C +65°C
Potencia total disipada
158.76 W
Temperatura de almacenaje
-20° +65°
Capacidad nominal de cierre en cortocircuito (Icm)
9
Peso (kg)
5.8
Corriente admisible de corta duración para 0,3s (Icw)
5 kA
Ancho
185 mm
Ajuste de IDN
-
Altura
260 mm
Ajuste DT
-
Profundidad
103 mm
CAPACIDAD DE CORTE EXTREMA UCI
-
CAPACIDAD DE CORTE DE SERVICIO (ICS)
-
220/240Vac
-
220/240Vac
-
400/415Vac
-
400/415Vac
-
440Vac
-
440Vac
-
525Vac
-
525Vac
-
690Vac
-
690Vac
-
250Vdc
-
250Vdc
-
Ware Number
85362090
EQUIPOS Y NOTAS
ACCESORIOS SUMINISTRADOS: Se suministra con terminales delanteros (FC).
