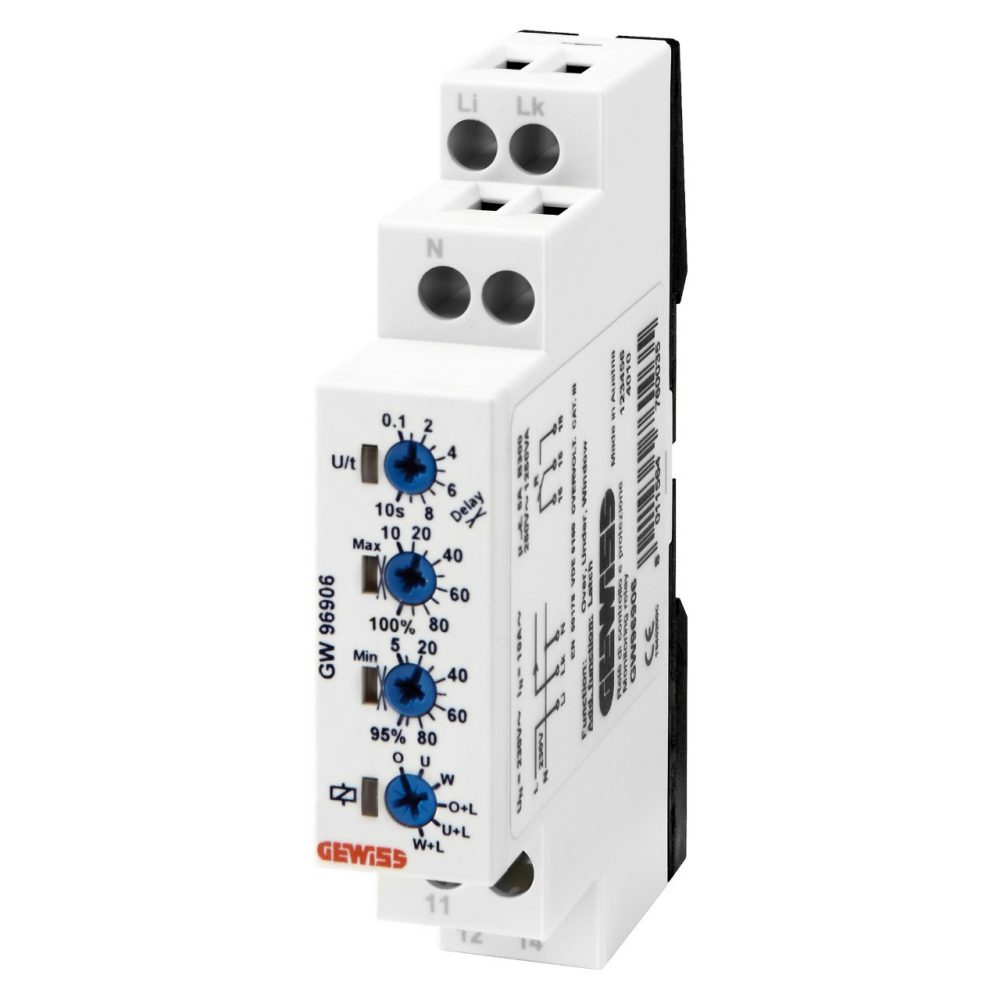

STROOMMONITORINGRELAIS - 1-FASIG AC ELEKTRISCH SYSTEEM - 230 Vac 50/60 Hz - 1 MODULE
Code:
GW96906
Serie: 90 AM-serie
Modulaire accessoires
Modulaire accessoires
De 90 AM serie bestaat naast de gebruikelijke hulpstukken voor alle installatieautomaten, uit een veelvoud aan modulaire accessoires voor de bescherming, bediening, programmering, meting en signalering in elektrische systemen.
Technische informatie
Informatie
Downloaden
Certificaten
Nominale spanning (V)
230 ac
Gecontroleerde stroom (A)
10
Uitgangs contacten
1 wisselcontact
Contact capaciteit (A)
5
Aant. modules EN 50022
1
Ware Number
85364900
UITRUSTING EN OPMERKINGEN
TOEPASSINGEN: overspanningsbediening: de status van het uitgangscontact verandert als de gemeten stroom de "MAX" ingestelde waarde overschrijdt.
Onderspanningsbediening: de status van het uitgangscontact verandert als de gemeten stroom onder de "MIN" ingestelde waarde valt.
Vensterfunctie: de status van het uitgangscontact verandert als de gemeten stroom niet binnen het ingestelde "MIN"-"MAX"-bereik is.
Afstelling van de contactomschakelingsvertraging, van minimaal 0,1 s tot maximaal 10 s.
Voor de drie bedrijfsmodi is er een geheugenfunctie voor het overschrijden van de ingestelde grens.
OPMERKING: gebruik, als u stromen groter dan 10 A moet monitoren, een stroomtransformator (CT).
Indien noodzakelijk, verbindt u het uitgangscontact met een apparaat (meestal een magneetschakelaar) geschikt voor de behoeftes van de lijn die moet worden bediend.
Onderspanningsbediening: de status van het uitgangscontact verandert als de gemeten stroom onder de "MIN" ingestelde waarde valt.
Vensterfunctie: de status van het uitgangscontact verandert als de gemeten stroom niet binnen het ingestelde "MIN"-"MAX"-bereik is.
Afstelling van de contactomschakelingsvertraging, van minimaal 0,1 s tot maximaal 10 s.
Voor de drie bedrijfsmodi is er een geheugenfunctie voor het overschrijden van de ingestelde grens.
OPMERKING: gebruik, als u stromen groter dan 10 A moet monitoren, een stroomtransformator (CT).
Indien noodzakelijk, verbindt u het uitgangscontact met een apparaat (meestal een magneetschakelaar) geschikt voor de behoeftes van de lijn die moet worden bediend.
