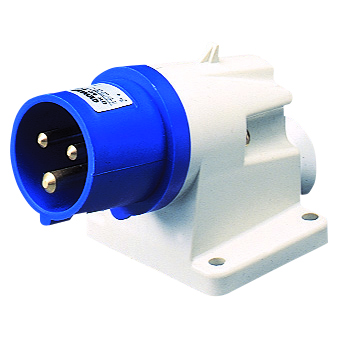

תקע לקיר בזווית 90° - IP44‏ - 2P+E‏ 16A‏ ‎200-250V‏ 50/60HZ - כחול - 6H - חיווט הברגה
Datasheet תקע לקיר בזווית 90° - IP44‏ - 2P+E‏ 16A‏ ‎200-250V‏ 50/60HZ - כחול - 6H - חיווט הברגה

תקע לקיר בזווית 90° - IP44‏ - 2P+E‏ 16A‏ ‎200-250V‏ 50/60HZ - כחול - 6H - חיווט הברגה

קוד: GW60404
קו מוצרים: קו מוצרי IEC 309 HP‎ תקעים ושקעים
בתקני IEC 309‎

מערכת IEC 309 HP כוללת תקעים ושקעים מ-16 ועד 125 A בשתי גרסאות שונות - גרסה ישרה ניידת וגרסה של °10 להתקנה תחת הטיח - בדרגות הגנה IP44/IP54 and IP66/IP67/IP68/IP69 (דרגות IP68/IP69 זמינות בגרסאות הישרות בלבד). הצגת כל סימוכי השעות עבור מגע ההארקה משלימה את קו המוצרים עבור יישומים ומתקנים ספציפיים. גרסאות ‎16-32 A זמינות עם חיווט בהברגה או חיווט מהיר עם מהדקי קפיץ, וגרסאות ‎63-125 A מציעות חיווט עקיף עם מהדקי מעטפת.

IP44

IK08

‎850°C (חלקים אקטיביים) - 650°C (חלקים פסיביים)

‎125°C (חלקים אקטיביים) - 80 °C (חלקים פסיביים)

מידע טכני

מידע
הורד
תוכנה
אישורים
צבע כחול
נקוב זרם (A) 16
IP דרגה IP44
מס' של קטבים 2P+E
זעזוע התנגדות IK08
אזכור שעה 6
נקוב מתח ‎200- 250 V
סוג שקע בזווית 90° להתקנה על טיח
תדר 50/60 Hz
יכולת הידוק מהדקים כבלים גמישים 1-2.5 ממ"ר - כבלים קשיחים 1.5-4 ממ"ר
טמפרטורת הפעלה ‎-25 +55 °C
סוג חיווט עם בורג
קוד חשמלי 2230
בדיקת תיל לוהט ‎850°C (חלקים אקטיביים) - 650°C (חלקים פסיביים)
מספר פעולות כולל > 5000
עומס יתר מותר 22 A
יכולת הפסקת זרם ב-1.1Un 20 A
התנגדות בידוד > 10MΩ
לחץ תרמי עם כדור ‎125°C (חלקים אקטיביים) - 80 °C (חלקים פסיביים)
Ware Number 85366990

Product Data Sheet

מאפיינים טכניים

CE marking

Display the certificate

Display the certificate

REACH information

מוצרים קשורים

Gewiss Code
נקוב זרם (A)
מס' של קטבים
נקוב מתח
צבע
תדר
אזכור שעה

GW60401

16

2P+E

‎100- 130 V

צהוב

50/60 Hz

4

GW60402

16

3P+E

‎100- 130 V

צהוב

50/60 Hz

4

GW60403

16

3P+N+E

‎100- 130 V

צהוב

50/60 Hz

4

GW60404

16

2P+E

‎200- 250 V

כחול

50/60 Hz

6

GW60405

16

3P+E

‎200- 250 V

כחול

50/60 Hz

9

GW60406

16

3P+N+E

‎200- 250 V

כחול

50/60 Hz

9

GW60407

16

2P+E

‎380- 415 V

אדום

50/60 Hz

9

GW60408

16

3P+E

‎380- 415 V

אדום

50/60 Hz

6

GW60409

16

3P+N+E

‎380- 415 V

אדום

50/60 Hz

6

GW60410

16

3P+E

‎480- 500 V

שחור

50/60 Hz

7

EQUIPMENT AND NOTES
מאפיינים: כניסת כבל בקוטר 20 מ"מ עבור גרסאות 16A; כניסת כבל בקוטר 23 מ"מ עבור גרסאות 32 A.
