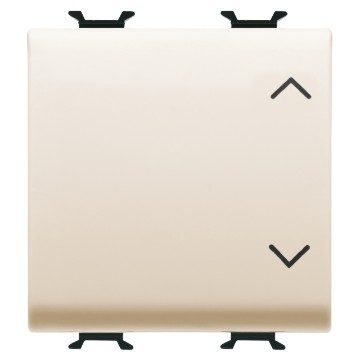

CONMUTADOR UNIPOLAR 250 Vca - 10AX - NEUTRO - SÍMBOLO ARRIBA-ABAJO - 2 MÓDULOS - MARFIL - CHORUSMART

Código: GW11123

Descargar ficha técnica

Gama: CHORUSMART - Serie residencial
Dispositivos modulares Marfil

Los dispositivos modulares ChoruSmart ofrecen la posibilidad de crear infinitas combinaciones de mecanismos, gracias a una gama completa capaz de satisfacer todas las necesidades estéticas, funcionales y de instalación.
Colores y acabados: marfil brillante, brillante y versátil.
Funciones ilimitadas en espacios reducidos: la serie ChoruSmart consta de teclas de 1/2, 1, 2 y 3 módulos para optimizar el espacio según sea necesario.
Acoplamiento delantero: el ensamblaje por delante hace que sea mucho más fácil y rápido instalar y liberar los mecanismos, lo que se puede llevar a cabo sin necesidad de quitar el soporte, único para todas las placas y mecanismos.

125 °C

850 °C

Información técnica

Información

Descargar

Software

Certificados

Categoría Conmutador 1-0-2

Color Marfil

Descripción 1P - 10AX

Tensión 250 V ac

Norma de referencia EN 60669-1

Resistencia a la tensión de prueba 2000 V a 50 Hz durante 1 minuto

Potencia lámpara LED 230V 100 W

Resistencia de aislamiento > 5 MOhm

Regleta de cableado De tornillo

Base de funcionamiento prolongado (nº de maniobras) 40.000 a In 250 Vac cosφ=0,6

Termopresión con bola 125 °C

Prueba del hilo incandescente 850 °C

Retención del borne en tracción al cable > 50 N

Capacidad de apriete cable flexible (mm²) min. 0,75 - max. 2x4

Capacidad de apriete cable rígido (mm²) min. 0,5 - max. 2x2,5

N. módulos 2

Tecla Neutro

Símbolo ARRIBA - ABAJO

Material Tecnopolímero

Ware Number 85365080

Product Data Sheet

Características técnicas

Ir al área descargar Ir al área descargar

CADpro

Advanced design of electrical systems

HOME

Configuración de la instalación eléctrica de la vivienda

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

PRICE

Estimation of electrical systems

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

64-8

Ir al área Software Ir al área Software

Marca CE

Visualización certificado

Declaración de conformidad

EQUIPOS Y NOTAS

CARACTERÍSTICAS: tres posiciones estables. En posición central (OFF) ambos contactos están abiertos.
APLICACIÓNES: mando de circuitos que requieren un interbloqueo (ej.: accionamiento de dispositivos motorizados con inversión de dirección). Mando selectivo de 2 equipos.
