Serie 68 CO
Conjuntos CO para obras

La Serie 68 "CO" está compuesta por una amplia oferta de cuadros cableados y certificados según la norma EN 61439-4, para satisfacer cualquier exigencia de electrificación en pequeñas y grandes obras. Los cuadros están disponibles en variadas configuraciones que difieren en el número y tipo de bases y con protección magnetotérmica o por fusibles. Versiones cableadas preparadas para uso inmediato, o vacías personalizables para todas las necesidades en obras y certificables mediante el uso del software ENERGY PRO. Completan la gama una oferta de proyectores para usos móviles y aparatos de señalización luminosa.

Ver todos los productos
Ventajas
Cuadros cableados preparados para su uso inmediato
Cuadros cableados preparados para su uso inmediato
Hay disponibles versiones precableadas, equipadas con bases interbloqueadas (con o sin base portafusibles) de hasta 63A o tomas tipo IEC. También están equipadas con un pulsador de emergencia, puertas con llave, ganchos de cable resistentes a la tracción y asas de transporte ubicadas en la parte superior de la envolvente.
Configuraciones personalizables
Configuraciones personalizables
Hay versiones vacías que se pueden personalizar para todas las necesidades de la obra. Con el software GWENERGY, puede crear y certificar rápida y fácilmente su configuración de cuadro.
Paneles de configuración
Paneles de configuración
Los paneles especiales adicionales permiten la creación de diferentes configuraciones de cuadros de distribución, dependiendo de las necesidades específicas de cada obra. Con los cuadros de centralita, por ejemplo, se pueden obtener cuadros de hasta 60 módulos, mientras que con paneles de zócalo, los cuadros se pueden configurar con 12 tomas de corriente interenclavadas.
Seguridad de alto nivel siempre
Seguridad de alto nivel siempre
Las versiones cableadas de Q-BOX están equipadas con un botón de parada de emergencia. Además, el interior está protegido con una puerta y ganchos retenedores de cable de acero inoxidable, que aseguran los cables de las cargas conectadas en caso de tirón accidental.

Productos de esta serie

32 productos

Componentes para el sistema de construcción ASC

46 QP - Cuadros estancos en poliéster - IP66

Categoría
Con puerta ciega y cerradura - Gris RAL 7035

Cambiar de categoría

Con puerta ciega y cerradura - Gris RAL 7035
Con puerta trasparente y cerradura - Gris RAL 7035
Cod Gewiss
Diam. Nominal BxHxP (mm)
Nº mod. EN 50022
N. cerraduras
CUADRO EN POLÍESTER CON PUERTA CIEGA EQUIPADA CON CERRADURA - 405X500X200 - IP66 - GRIS RAL 7035
GW46003F
405x500x200
54 (18x3)
2
CUADRO EN POLÍESTER CON PUERTA CIEGA EQUIPADA CON CERRADURA - 405X650X200 - IP66 - GRIS RAL 7035
GW46004F
405x650x200
72 (18x4)
2
CUADRO EN POLÍESTER CON PUERTA CIEGA EQUIPADA CON CERRADURA - 515X650X250 - IP66 - GRIS RAL 7035
GW46005F
515x650x250
96 (24x4)
2
CUADRO EN POLÍESTER CON PUERTA CIEGA EQUIPADA CON CERRADURA - 585X800X300 - IP66 - GRIS RAL 7035
GW46006F
585x800x300
140 (28x5)
2
Cod Gewiss
Diam. Nominal BxHxP (mm)
Nº mod. EN 50022
N. cerraduras
CUADRO EN POLÍESTER CON PUERTA TRASPARENTE EQUIPADA CON CERRADURA - 405X500X200 - IP66 - GRIS RAL 7035
GW46203F
405x500x200
54 (18x3)
2
CUADRO EN POLÍESTER CON PUERTA TRASPARENTE EQUIPADA CON CERRADURA - 405X650X200 - IP66 - GRIS RAL 7035
GW46204F
405x650x200
72 (18x4)
2
CUADRO EN POLÍESTER CON PUERTA TRASPARENTE EQUIPADA CON CERRADURA - 515X650X250 - IP66 - GRIS RAL 7035
GW46205F
515x650x250
96 (24x4)
2
CUADRO EN POLÍESTER CON PUERTA TRASPARENTE EQUIPADA CON CERRADURA - 585X800X300 - IP66 - GRIS RAL 7035
GW46206F
585x800x300
140 (28x5)
2

40 CDK - Cuadros de distribución vacíos para alimentación y medida

Categoría
Preparado para alojamiento de regleta de terminales - Puerta transparente ahumada - IP65

Cambiar de categoría

Preparado para alojamiento de regleta de terminales - Puerta transparente ahumada - IP65
Cod Gewiss
Nº mod. EN 50022
Dim. exter. BxHxP (mm)
CAJA CON PAREDES LISAS - PREPARADO PARA ALOJAR REGLETAS - 12M IP65
GW40103
12
298x260x140
CAJA CON PAREDES LISAS - PREPARADO PARA ALOJAR REGLETAS - 18M IP65
GW40106
18
410x285x140
CUADRO DISTRIBUCIÓN CON PANELES TROQUELADOS Y BASTIDOR EXTRAIBLE - PREPARADO PARA ALOJAR REGLETAS - (12X2) 24M IP65
GW40104
24
298x420x140

68 Q-BOX - Cuadros de distribución vacíos

Categoría
Cuadro Q-BOX 4 vacío - IP55

Cambiar de categoría

Cuadro Q-BOX 4 vacío - IP55
Cuadro Q-BOX 6 vacío - IP55
Cod Gewiss
Regleta de tierra en dotaccion
Nº mod. EN 50022
Q-BOX - VACIO - REGLETA DE TIERRA 7X10 MMQ 12 MÓDULOS EN 50022
GW68465
(7x10 mm²)
12
Cod Gewiss
Regleta de tierra en dotaccion
Nº mod. EN 50022
Q-BOX - VACIO - REGLETA DE TIERRA (2X25)+(10X10)MMQ 24 MÓDULOS EN 50022
GW68466
(2x25mm²)+(10x10mm²)
24 (12+12)

Complementos técnicos para 68 Q-BOX

Categoría
Kit de soporte de poste

Cambiar de categoría

Kit de soporte de poste
Paneles para Q-BOX 4/6 - IP55
Kit de fijación de interruptores 160 A para cuadro GW68552
Kit de botón de parada de emergencia
Frontal de caja estanca 12 módulos para Q-BOX - IP55
Bloque de toma-clavija estanco
Soporte en tubo metálico amarillo - Q-BOX 4/6
Cerradura de seguridad con manilla
Bolsa portadocumentos en material aislante autoadhesiva con kit de etiquetas
Cod Gewiss
Para cuadros
JUEGO SUPPORTO PALO PARA CUADROS 46QP - PARA CUADROS 515X650
GW46554
Q-BOX 4
Cod Gewiss
Descripción
Dimensiones (mm)

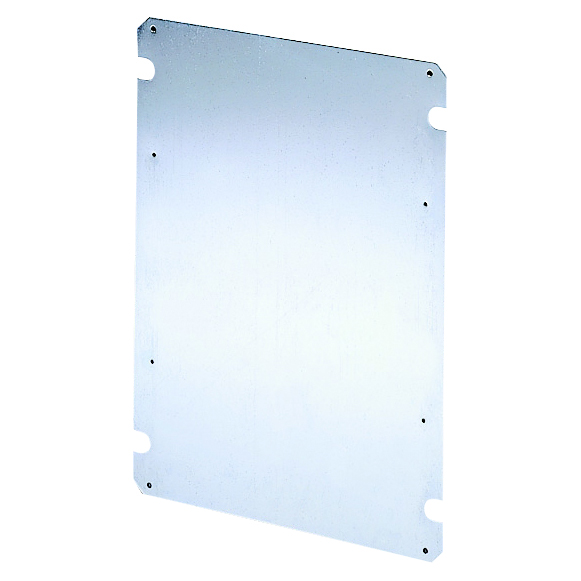

PANEL CIEGO QBOX
GW68551
Panel ciego
270x368
PANEL 12 MÓDULOS DIN
GW68552
Accessorio de 12 módulos
270x368
PANEL 4 BASES COMBI 16/32A
GW68554
4 COMBIBLOC 16-32A IP44/55
270x368
PANEL 2 BASES INTERBLOQUEADAS 16/32A 2BH
GW68556
2 IB Vert. 16-32A IP67 + 2 IEC 309 16-32A IP44/67 o GW27401
270x368
PANEL 5 BASES INTERBLOQUEADAS 16/32A 5 BASES
GW68559
5 IB Vert. 16-32A IP67 + 4 IEC 309 16A IP44/67 o GW27401
540x368
Cod Gewiss
Descripción
KIT DE FIJACIÓN INTERRUPTOR CAJA MOLD
GW68591
Para introducir interruptores de 160A
Cod Gewiss
Descripción
JUEGO PULSADOR EMERGENCIA Q-BOX
GW68504
Kit compuesto de pulsador rojo seta de emergencia e indicador luminoso verde para integridad del circuito
Cod Gewiss
Nº mod. EN 50022

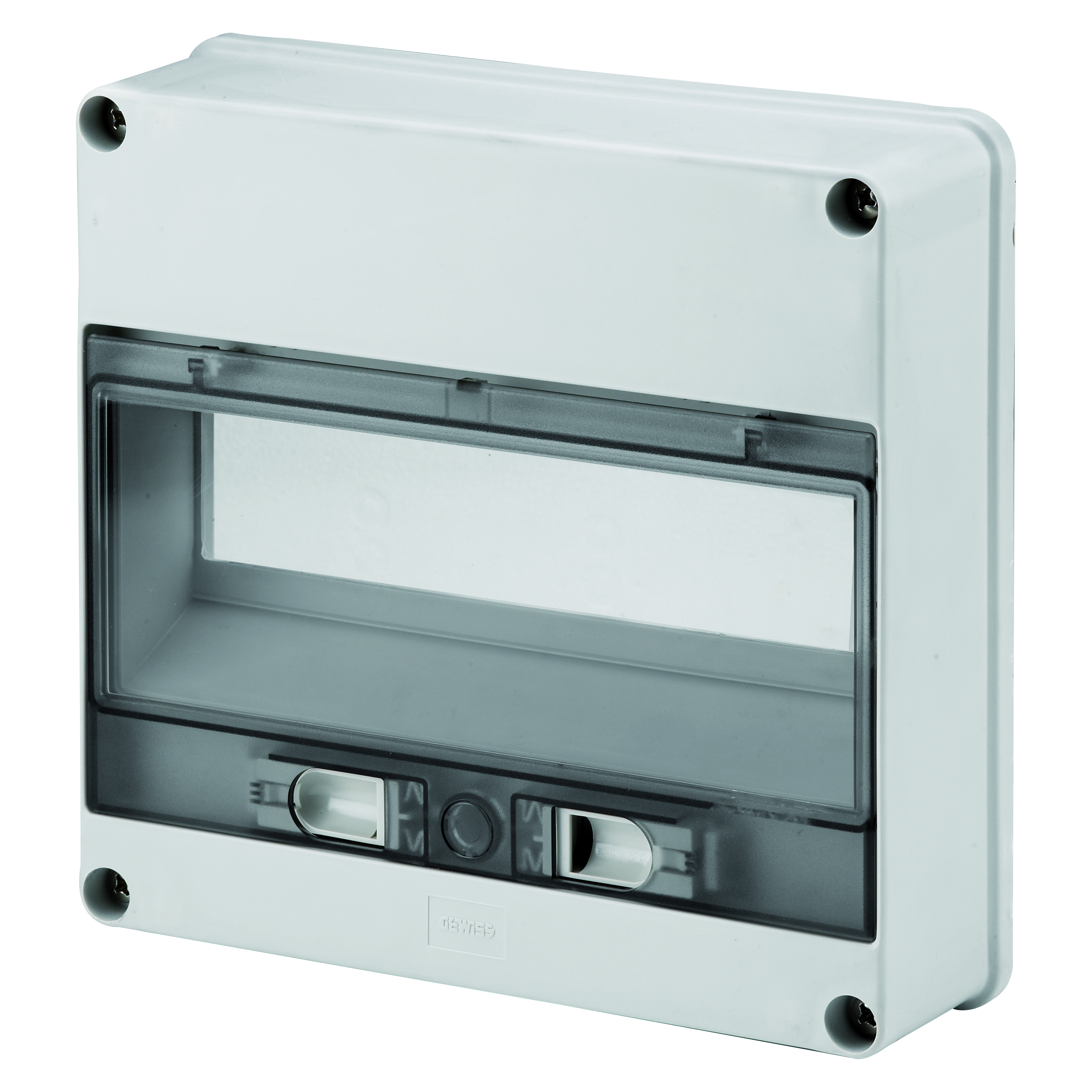

FRONTAL CUADRO DISTRIBUCIÓN ESTANCO 12 MÓDULOS PARA Q-BOX
GW68503
12+1
Cod Gewiss
Descripción
BLOQUE BASE-CLAVIJA Q-BOX
GW68505
Bloque base-clavija
Cod Gewiss
Dim. exter. BxHxP (mm)
SOPORTE CUADRO DE DISTRIBUCIÓN Q-BOX 4/6
GW68463
1100x1650x630
Cod Gewiss
Descripción

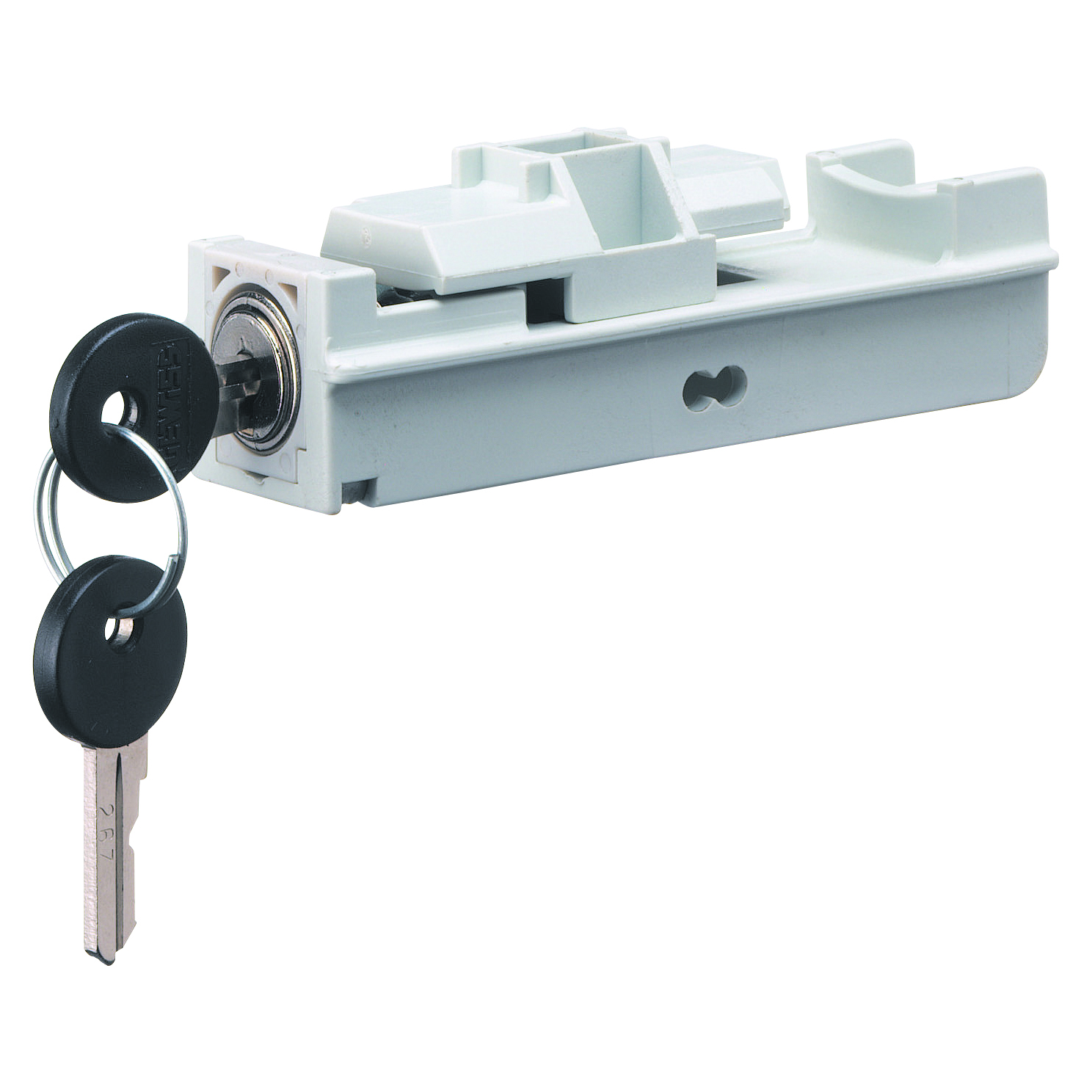

CERRADURA DE SEGURIDAD A LLAVE CON MANETA
GW46445
Cerradura de seguridad con maneta y llave
Cod Gewiss
Dimensiones BxH (mm)

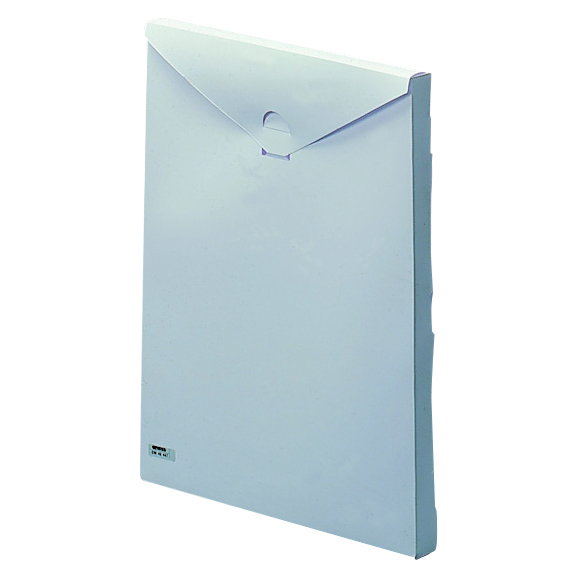

PORTADOCUMENTOS ADHESIVO - CON JUEGO DE ETIQUETAS PARA PERSONALIZACIÓN 230X310
GW46447
230x310
Ha visto 26 productos en 32
Mostrar otros
