Gama: 46 Cuadros estancos de superficie para automatización y distribución
La Serie 46 QP es la solución ideal para la realización de cuadros de automatización y distribución de energía. La oferta incluye: Cuadros 46QP - monobloque, poliéster reforzado con fibra de vidrio, libre de halógenos, con grado de protección IP66; Cuadros 46QM - IP55 en metal; Cuadros 46QX - IP55 en acero inoxidable; 44CEP - IP55 en tecnopolímero monobloque libre de halógenos. Los cuadros 46QP, QM y 44CEP están disponibles en versiones con puerta transparente y ciega. Los cuadros 46QP, QM y QX, por su parte, se distinguen por la amplia gama de accesorios Fast & Easy en metal y con fijación a presión.
IP66
IK10
960 °C
200 °C
Información técnica
INFORMACIÓN GENERAL-
DATOS MECÁNICOS-
NormaEN 61439-1, EN 61439-2, EN62208, EN 60670-1, IEC 60670-24
Temperatura de empleo-25 +60 °C

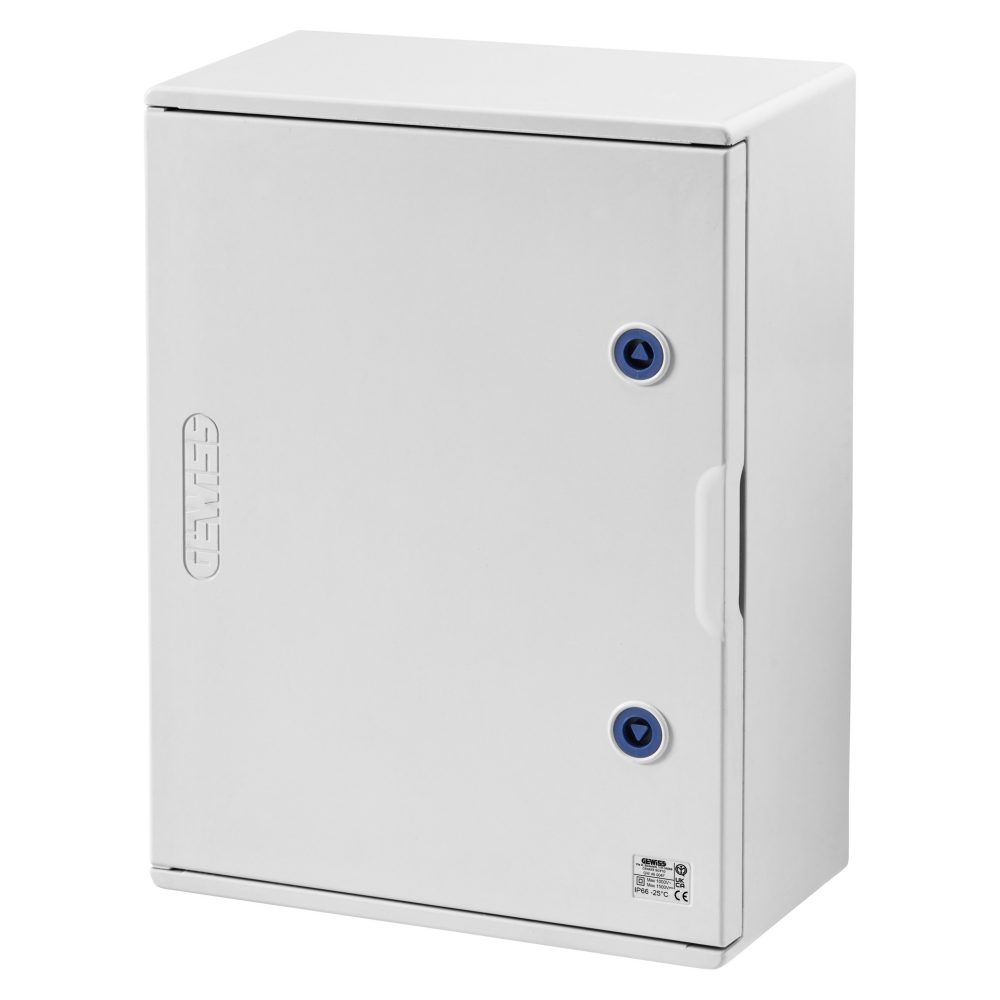

Familia46 QP
Grado de protecciónIP66
Tipo de puertaPuerta ciega
Resistencia a impactosIK10
Diam. Nominal BxHxP (mm)585x800x300
Prueba del hilo incandescente960 °C
Dim. funcionales BxHxP (mm)591x804x300
Termopresión con bola200 °C
MaterialPoliéster reforzado con fibra de vidrio
Resistencia a los rayos UVSí, según EN 62208
Tipo de materialLibre de halógenos según EN 60754-2
CARACTERÍSTICAS ELÉCTRICAS-
ColorGris RAL 7035
Clase aislamientoII
Nº mod. EN 50022140 (28x5)
Tensión nominal máxima de empleo (Un)690 V
N. cerraduras2
Tensión de aislamiento1000 V AC - 1500 V DC (según EN 62208)
CARACTERÍSTICAS: cajas equipadas con insertos premontados en las ranuras para agilizar la configuración del cuadro. Puertas dotadas de retícula funcional de referencia para la fijación de equipos. Desde el cuadro GW46002F hasta el cuadro GW46006F es posible fijar los paneles con ventana o ciegos (1 o 2 módulos) directamente en los alojamientos dispuestos en las paredes verticales de los cuadros; para el cuadro GW46007F utilizar los montantes GW46439F. Resistencia a los impactos: IK10 según EN 62262. DOTACIÓN: n.º 4 escuadras reversibles con su correspondiente tornillería para la fijación de placas de fondo o de montantes para equipos modulares. NOTAS: potencia disipable determinada según CEI 23-49.
Potencia disipable A (W): configuración del cuadro con placa de fondo (en la posición más retrasada).
Potencia disipable B (W): configuración del cuadro con guías DIN + paneles con ventana.
Las dimensiones nominales indicadas en la tabla se refieren a las dimensiones externas del cuadro; para las dimensiones reales de espacio ocupado externo, consultar las características técnicas accesibles mediante el código QR al final de la sección.
Para aplicaciones en el ámbito fotovoltaico, usar las escuadras de fijación específicas código GW46446 o GW46451, o bien el kit de soporte para poste.
