Gama: CHORUSMART - Serie residencial Mecanismos color negro
Los dispositivos modulares ChoruSmart ofrecen infinitas combinaciones de mecanismos y placas, con una gama completa para cada necesidad estética, funcional y de instalación. Disponibles en negro satinado, elegante y refinado, incluyen interruptores basculantes de ½, 1 y 2 módulos para optimizar los espacios, y botones axiales EVO o SMART para funciones avanzadas. El sistema de sujeción frontal facilita el montaje y desmontaje sin necesidad de retirar el soporte.
125 °C
850 °C
Información técnica
Información
Descargar
Software
Certificados

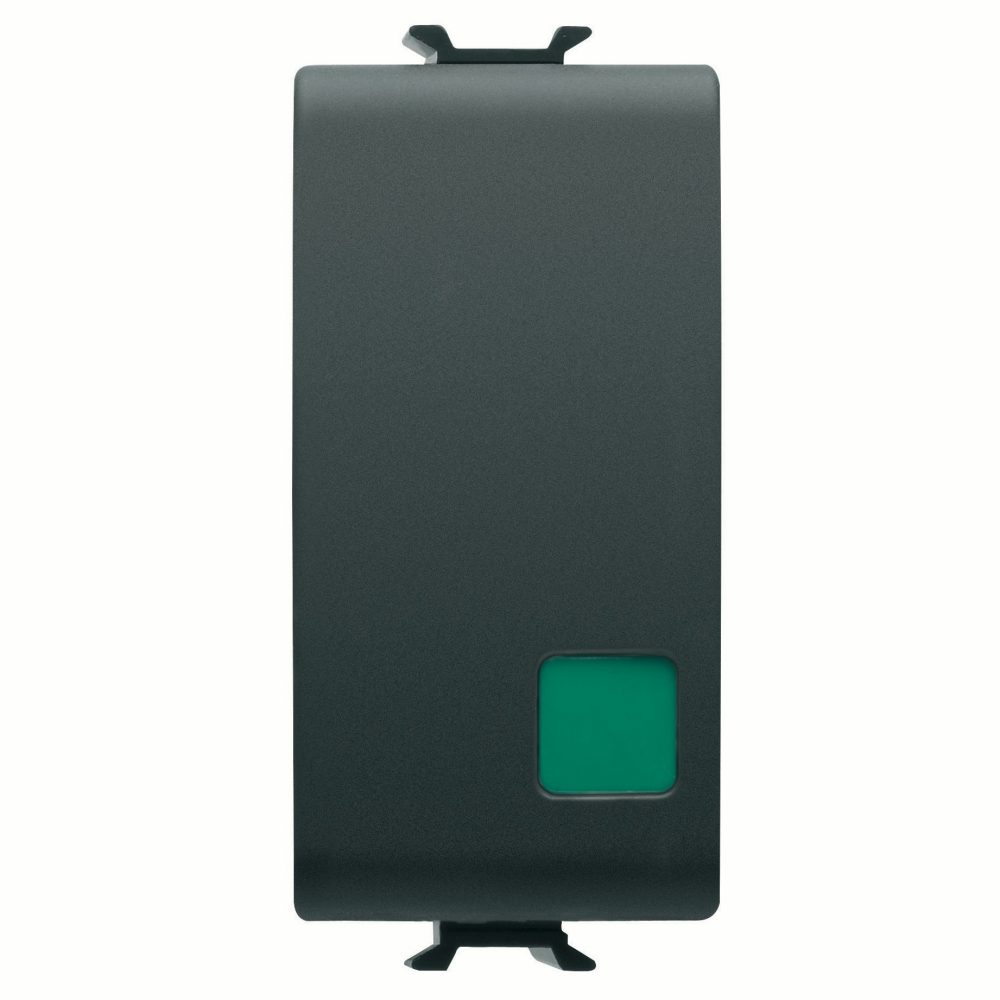

CategoríaPulsador
TeclaMarcha
SímboloVerde
ColorNegro satinado
Descripción1P NA+NC - 16 A
Tensión250 V ac
Norma de referenciaEN 60669-1
Resistencia a la tensión de prueba2000 V a 50 Hz durante 1 minuto
Resistencia de aislamiento> 5 MOhm
Regleta de cableadoDe tornillo
Base de funcionamiento prolongado (nº de maniobras)40.000 a In 250 Vac cosφ=0,6
Termopresión con bola125 °C
Prueba del hilo incandescente850 °C
Retención del borne en tracción al cable> 50 N
Capacidad de apriete cable flexible (mm²)min. 0,75 - max. 2x4
Capacidad de apriete cable rígido (mm²)min. 0,5 - max. 2x2,5
CARACTERÍSTICAS: los productos iluminables emplean una unidad de señalización LED no incluída. GW12136 cordón de material aislante, largo 140 cm con tirador rojo. GW12140 pulsador con interbloqueo mecánico. En posición central (OFF) ambos contactos están abiertos; indicado para el accionamiento de aparatos motorizados con inversión de dirección (ej.: persianas, cortinas, etc..). GW12141 pulsadores independientes, accionables también simultáneamente. GW12142, GW12143 y GW12144 equipados con Indicador luminoso 22x22 mm
