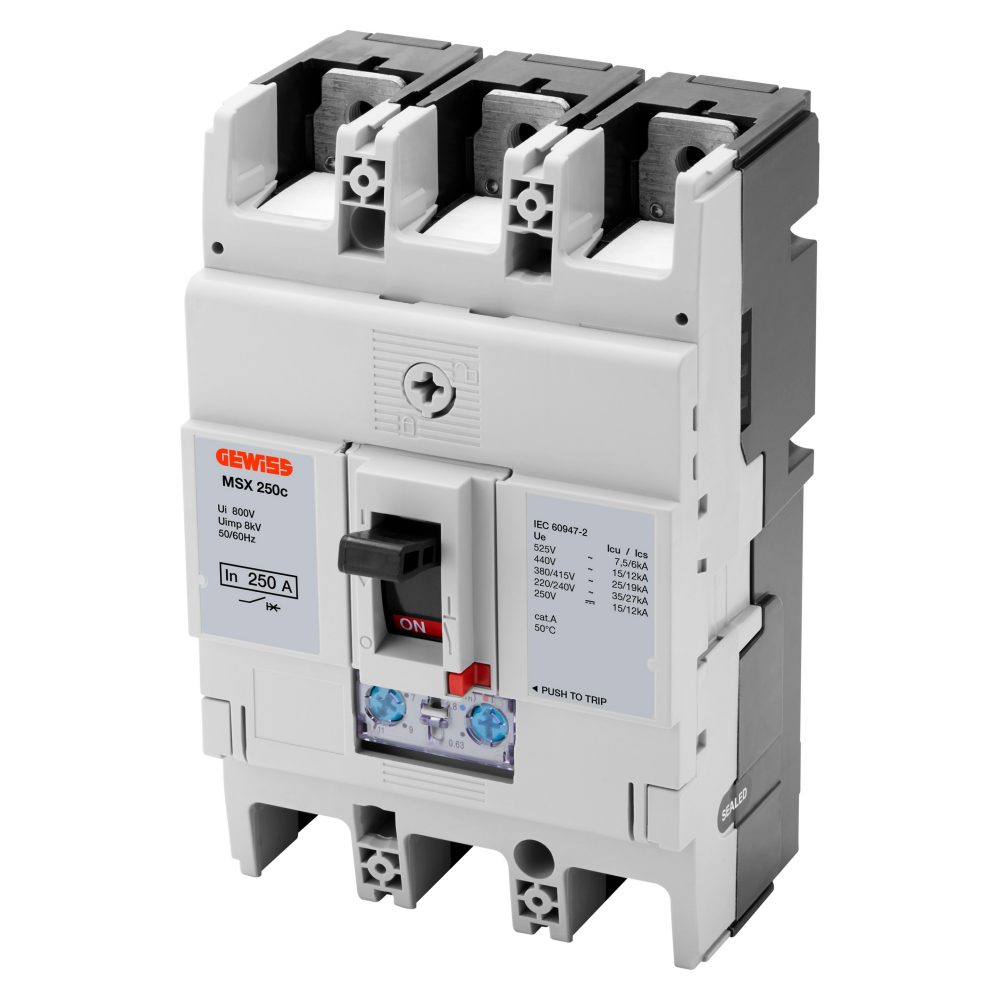

MSX 250c - KOMPAKTE LEISTUNGSSCHALTER - EINSTELLBARER THERMISCHER UND EINSTELLBARER MAGNETISCHER AUSLÖSER - 25 KA 3P 250 A 525 V

Code: GWD9108

Baureihen: Baureihe MSX
Leistungsschalter mit Isolierstoffgehäuse

Die Kompaktleistungsschalter der Serie MSX bestehen aus Leistungsschaltern mit thermomagnetischem Auslöser, Leistungsschaltern mit thermomagnetischer Auslösung und Überstromschutz, Leistungsschaltern mit elektronischer Auslösung und Lasttrennschaltern.

Technische Informationen

Information
Download
Software
Zertifikate
Beschreibung Interruttore automatico scatolato
Artikelnr. MSX 250c
Anz. Pole 3P
Bemessungs- strom 250 A
Auslöser Elettromeccanico
CARATTERISTICHE ELETTRICHE -
CARATTERISTICHE MECCANICHE -
Norm IEC/EN 60947-2
Ausführung Fest
Kategorie A
Montaggio su guida DIN Sì, tramite accessorio
Bemessungs- frequenz (Hz) 50 / 60
Accessoriabile con comando motore
Tensione nominale di impiego (Ue) 525 Vac - 250 Vdc
Interblocco compatibile A leva - A filo
Bemessungsstoß-
spannungsfestigkeit (Uimp)
8 kV
Terminali in dotazione Vorderseitige FC
Überspannungs- kategorie IV
Position Montage Jeder
Isolationsspannung (Ui) 800 V
Alimentazione monte/valle
Regolazione termica 0,63 - 0,8 - 1 x In
Durata elettrica (415Vac) 6.000 cycles
Regolazione magnetica 5 - 7 - 9 - 11 x In
Durata meccanica 18.000 cycles
Protezione del neutro -
Betriebstemperatur -5°C +65°C
Potenza dissipata totale 57.63 W
Lagertemperatur -20° +65°
Potere di chiusura nominale in cortocircuito (Icm) -
Gewicht (kg) 1.5
Corrente ammissibile di breve durata per 0,3s (Icw) -
Breite 105 mm
Regolazione Idn -
Höhe 165 mm
Regolazione dt -
Tiefe 68 mm
POTERE DI INTERRUZIONE ESTREMO Icu -
POTERE DI INTERRUZIONE DI SERVIZIO ICS -
220/240Vac 35 kA
220/240Vac 27 kA
400/415Vac 25 kA
400/415Vac 19 kA
440Vac 15 kA
440Vac 12 kA
525Vac 7,5 kA
525Vac 6 kA
690Vac -
690Vac -
250Vdc 15 kA
250Vdc 12 kA
Ware Number 85362010

Product Data Sheet

Montageanleitung

Informationen und allgemeine empfehlungen

Technische daten - IT

Technische daten - EN

Brochure - EN

Brochure - IT

Technische daten - ES

PROJEX

Entwurf von Niederspannungsanlagen

Mehr anzeigen

PBT-Q

Niederspannungssystemen

Mehr anzeigen

CADpro

Advanced design of electrical systems

Mehr anzeigen

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Mehr anzeigen

PRICE

Estimation of electrical systems

Mehr anzeigen

CE-zeichen

AUSSTATTUNG UND NOTIZEN
HINWEISE: Wählen Sie für die Montage auf der DIN-Schiene EN 50022 die Befestigungshalterung GWD8876.
Der Platz auf der DIN-Schiene EN 50022 beträgt ca. 6 TE für 3P-Ausführungen und 8 TE für 3P + N-Ausführungen.
MITGELIEFERTES ZUBEHÖR: Lieferung mit Frontklemmen (FC).
MERKMALE: einstellbarer thermischer Auslöser Ir = 0,63 ÷ 1 x In
einstellbarer magnetischer Auslöser Ii:
160A: Ii = 5 ÷ 13 x In
250A: Ii = 5 ÷ 11 x In
