Chorus - Domotics KNX Easy BUS

ÖZELLİKLER: güç kaynağını BUS hattından çıkarmak için entegre bobin.
BUS hattına bağlı tüm cihazları geri yüklemek için sıfırlama liht butonu.
UYGULAMALAR: güç kaynağı BUS gerilimini besler ve kontrol eder.
NOTLAR: BUS bağlantısı için kaplin terminaliyle donatılmış (koruyucu kapakla).
Güç verilebilecek maksimum cihaz sayısı, emilimlerine göre hesaplanır.

UYGULAMALAR: birden fazla hat segmenti içeren bir yapı oluşturmak istediğinizde KNX Easy sistemde yineleyici olarak kullanılmak için.
NOTLAR: BUS bağlantısı için 2 kaplin dağıtıcısıyla donatılmış.

ÖZELLİKLER: B tipi USB portuyla donatılmıştır.
UYGULAMALAR: bilgisayarın USB portuyla KNX BUS’a bağlanması içindir.
NOTLAR: bus bağlantısı için kaplin dağıtıcıyla donatılmış.

CHARACTERISTICS: equipped with A-type USB connector.
APPLICATIONS: for the connection of a PC with a USB port to the KNX BUS.
NOTES: equipped with screw terminal for connection to the bus.
AVAILABILITY: item available when GW90706S is out of stock.

ÖZELLİKLER: RJ45 portla donatılmıştır.
UYGULAMALAR: bilgisayarı LAN üzerinden KNX BUS’a bağlamak içindir. 5’e kadar eş zamanlı bağlantıyı destekler. KNX domotic sistemi LAN ve WiFi erişim noktalarından veya uzaktan yönetmek için akıllı telefonlar ve tabletler için HAPPY HOME uygulamasıyla (Andorid ve IOS için bulunur) kullanılmak içindir. Uygulama ayrıca GW90767 ve GW90767AP kodlarıyla kullanılabilir.
NOTLAR: bus bağlantısı için kaplin dağıtıcıyla donatılmış.

ÖZELLİKLER: 6 bağımsız çıkışla Easy modül. Her kanal, RGB gece arkadan aydınlatmalı LED veya kumanda edilen yükün LED durum ekranıyla bağlantılıdır. Her kanal yapışkan simgeler seti kullanılarak kişiselleştirilebilir. Cam ICE Touch KNX çerçeveyle tamamlanmak içindir (kod GW16946CB, GW16946CN, GW16946CT). Cihazın dokunmatik kumandaları yalnızca takılı çerçeveyle etkinleştirilir: böylece modül ICE Touch KNX çerçeveleryapılandırılabilir veya alternatif olarak test çerçevesi (GW16950) kullanılmalıdır. EASY kumandayla yapılandırılabilir.
UYGULAMALAR: Önden yönetim, açma kumandaları, zamanlamalı kumandalar, öncelik kumandaları, panjur yönetimi kumandaları (tekli veya çiftli liht butonu), karartıcılar (tekli veya çiftli liht butonu) ve dekorlar (saklama alma ve aktivasyon) ile AÇ-KAPA komutları göndermek için kullanılır.
NOTLAR: BUS bağlantısı için koruyucu kapakla kaplin dağıtıcısı ve her kanalın işlevlerini kişiselleştirmek için simge setiyle.

CHARACTERISTICS: plates made in glass with a glossy finish, used to complete the touch push-button panel modules - KNX (GWA9421) or Easy (GWA9471). The plates have 6 capacitive touch areas.
NOTES: the symbols shown in the picture are indicative only: they can be personalised using the set of adhesive icons included in the touch push-button module package. The code of the plate is unique and independent from the number of channels that you want to activate (from 1 to 6).

CHARACTERISTICS: plates made in glass with a glossy finish, used to complete the touch push-button panel modules - KNX (GWA9421) or Easy (GWA9471). The plates have 6 capacitive touch areas.
NOTES: the symbols shown in the picture are indicative only: they can be personalised using the set of adhesive icons included in the touch push-button module package. The code of the plate is unique and independent from the number of channels that you want to activate (from 1 to 6).

CHARACTERISTICS: plates made in glass with a glossy finish, used to complete the touch push-button panel modules - KNX (GWA9421) or Easy (GWA9471). The plates have 6 capacitive touch areas.
NOTES: the symbols shown in the picture are indicative only: they can be personalised using the set of adhesive icons included in the touch push-button module package. The code of the plate is unique and independent from the number of channels that you want to activate (from 1 to 6).

ÖZELLİKLER: şeffaf plastik çerçeve, 6 kapasitif dokunma alanıyla.
NOTLAR: sistemde ICE touch veya KNX cam çerçeveler mevcut değilse KNX (GWA9421) veya Easy (GWA9471) dokunmatik liht butonu panel modüllerini yapılandırmak için kullanılır.

ÖZELLİKLER: 6 bağımsız çıkışlı, dokunmatik kumandalı (kapasitif) ve sıcaklık sensörlü Easy modülü. Her kanal geceleri arkadan aydınlatma veye yükün durumunu göstermek için amber rengi/mavi LED ve kumanda bağlantılıdır. İtalyan standardı ICE Touch KNX cam çerçeveyle tamamlanmak için (kod GW16962CB, GW16964CB, GW16966CB, GW16962CN, GW16964CN, GW16966CN, GW16962CT, GW16964CT, GW16966CT). EASY kumandayla yapılandırılabilir.
UYGULAMALAR: Önden yönetim, atlama kumandaları, zamanlamalı kumandalar, panjur yönetimi kumandaları (tekli veya çiftli liht butonu), karartıcılar (tekli veya çiftli liht butonu) ve dekorlar (hafızaya alma ve aktivasyon) ile AÇ-KAPA komutları göndermenizi sağlar.
NOTLAR: BUS bağlantısı için kaplin terminaliyle donatılmış (koruyucu kapakla).

ÖZELLİKLER: parlak kaplamalı cam kaideler, dokunmatik liht butonlu panel modüllerini tamamlamak için kullanılır - KNX (GW10746) veya Easy (GW10741).

ÖZELLİKLER: parlak kaplamalı cam kaideler, dokunmatik liht butonlu panel modüllerini tamamlamak için kullanılır - KNX (GW10746) veya Easy (GW10741).

ÖZELLİKLER: parlak kaplamalı cam kaideler, dokunmatik liht butonlu panel modüllerini tamamlamak için kullanılır - KNX (GW10746) veya Easy (GW10741).

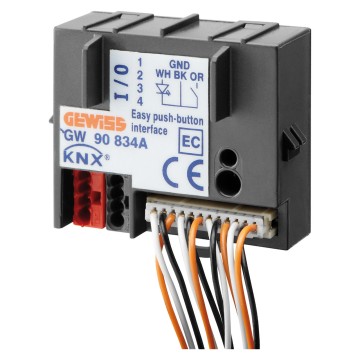

ÖZELLİKLER: 2 veya 4 liht butonu veya klasik potansiyelsiz kontakları bağlamak için BUS arayüzleri. Okuma gerilimi (SELV) cihazın içinde oluşturulmuştur. Her girişte, kumanda edilecek yükün durumunu görüntülemek için düşük emilimli bir LED’i (1 mA’dan GW10886, GW10887, GW10888, GW10889, GW10890) az, örneğin besleyecek bir çıkış bulunur. EASY kumandayla yapılandırılabilir.
UYGULAMALAR: önden yönetim, açma kumandaları, zamanlamalı kumandalar, öncelikli kumandalar, termoregülasyon kontrolü kumandaları, panjur yönetimi kumandaları (tekli veya çiftli liht butonu), karartıcılar (tekli veya çiftli liht butonu) ile AÇ-KAPA komutları göndermek içindir. Giriş kanalları alarm girişleri olarak yapılandırılabilir (iklim sensörleri). Sıva altı montaj kutusu, buatlar içine kurulum veya GW10571, GW12571, GW14571 boşluk kapaklarına gömülü. Plastik kutudaki yuva ayrıca vidalarla takılmasını sağlar.
NOTLAR: BUS bağlantısı için bir kaplin dağıtıcıyla, girişleri bağlamak için 3sipersiz bükülmüş kablolarla 30 cm’den 10 m’ye kadar uzatılabilir sipersiz kablolarla donatılmış.

NOTLAR: minyatür lambalarda güç kabloları bulunur.
GW90721, GW90834, GW90721A, GW90727, GW90834A, GW90833 arayüzleriyle bağlanırsa akım sınırlayıcı direnç kullanımı gerekmez. Bu durumda maksimum akım tüketimi 1 mA’dan düşüktür.

ÖZELLİKLER: Tampon baskılı 1 modül boşluk kapağı KNX/EIB.
2 ve 4 çıkışlı kontak arayüzünün muhafazası ve hızlı tanımlamasını sağlar.
NOTLAR: gömülü kaplin.

ÖZELLİKLER: 6 bağımsız çıkışlı, değiştirilebilir tuşlu ve yerleşik sıcaklık sensörlü Easy modülü. Her kanal, amber/yeşil gece konumlama LED’i veya kumanda edilen yükün LED durum ekranıyla bağlantılıdır. EASY kumandayla yapılandırılabilir. Pakete 3 değiştirilebilir tuş (GW1x553) ve aydınlatmalı sembollerle 10 mercek (2 x GW10502A, 1 x GW10509A, 1 x GW10510A, 1 x GW10513A, 1 x GW10514A, 1 x GW10519A, 1 x GW10520A, 1 x GW10529A, 1 x GW10530A) dahildir. Modülü başka türde değiştirilebilir tuşlarla (1 veya 2 merceğe uygun, 2 dağıtıcıyla 1- veya 2- modül) veya katalogdaki başka bir mercekle özelleştirebilirsiniz.
UYGULAMALAR: Önden yönetim, atlama kumandaları, zamanlamalı kumandalar, panjur yönetimi kumandaları (tekli veya çiftli liht butonu), karartıcılar (tekli veya çiftli liht butonu) ve dekorlar (hafızaya alma ve aktivasyon) ile AÇ-KAPA komutları göndermenizi sağlar.
NOTLAR: BUS bağlantısı için kaplin terminaliyle donatılmış (koruyucu kapakla).

ÖZELLİKLER: 6 bağımsız çıkışlı, değiştirilebilir tuşlu ve 1 çıkışlı AÇ/KAPA aktüatörüyle Easy modülü. Her kanal, amber/yeşil gece konumlama LED’i veya kumanda edilen yükün LED durum ekranıyla bağlantılıdır. Yerel aktüatör kumandası için bir tuş çifti kullanılabilir. Aktüatör, yükü potansiyelsiz çıkış kontağıyla (NO) yönetir. EASY kumandayla yapılandırılabilir. Pakete 3 değiştirilebilir tuş (GW1x553) ve aydınlatmalı sembollerle 10 mercek (2 x GW10502A, 1 x GW10509A, 1 x GW10510A, 1 x GW10513A, 1 x GW10514A, 1 x GW10519A, 1 x GW10520A, 1 x GW10529A, 1 x GW10530A) dahildir. Modülü başka türde değiştirilebilir tuşlarla (1 veya 2 merceğe uygun, 2 dağıtıcıyla 1- veya 2- modül) veya katalogdaki başka bir mercekle özelleştirebilirsiniz.
UYGULAMALAR: liht butonu paneli; önden yönetim, atlama kumandaları, zamanlamalı kumandalar, panjur yönetimi kumandaları (tekli veya çiftli liht butonu), karartıcılar (tekli veya çiftli liht butonu) ve dekorlar (hafızaya alma ve aktivasyon) ile AÇ-KAPA komutları göndermenizi sağlar. Aktüatör, AÇIK-KAPALI kumandalarının, kapatma sırasında ön alarmlı zamanlamalı kumandaların, öncelik kumandalarının ve dekor yönetimi kumandalarının çalıştırılmasını sağlar. Boşalmalı lambalar ve dengelenmiş flüoresan lambalar için kaide rölesi kullanın.
NOTLAR: BUS bağlantısı için kaplin terminaliyle donatılmış (koruyucu kapakla).

ÖZELLİKLER: 6 bağımsız çıkışlı, değiştirilebilir tuşlu ve 1 çıkışlı panjur aktüatörüyle Easy modülü. Her kanal, amber/yeşil gece konumlama LED’i veya kumanda edilen yükün LED durum ekranıyla bağlantılıdır. Yerel aktüatör kumandası için bir tuş çifti kullanılabilir. Aktüatör; panjurları, perdeleri, Venedik storunu, stor perdeleri, vs.’yi 2 potansiyelsiz kilitli (NO) çıkış kontağıyla hareket ettiren bir motoru yönetir. EASY kumandayla yapılandırılabilir. Pakete 3 değiştirilebilir tuş (GW1x553) ve aydınlatmalı sembollerle 10 mercek (2 x GW10502A, 1 x GW10509A, 1 x GW10510A, 1 x GW10513A, 1 x GW10514A, 1 x GW10519A, 1 x GW10520A, 1 x GW10529A, 1 x GW10530A) dahildir. Modülü başka türde değiştirilebilir tuşlarla (1 veya 2 merceğe uygun, 2 dağıtıcıyla 1- veya 2- modül) veya katalogdaki başka bir mercekle özelleştirebilirsiniz.
UYGULAMALAR: liht butonu paneli; önden kontrol, atlama kumandaları, zaman ayarlı kumandalar, panjur yönetimi kumandaları (tekli veya çiftli liht butonu), dimmerler (tekli veya çiftli liht butonu) ve dekorlar (hafızaya alma ve aktivasyon) ile AÇ-KAPA komutları göndermenizi sağlar. Aktüatör öncelik kumandaları, dekor yönetimi ve alarm uyarı kumandalarıyla birlikte hareket/ayarlama/durdurma kumandalarını yapar.
NOTLAR: BUS bağlantısı için kaplin terminaliyle donatılmış (koruyucu kapakla).

CHARACTERISTICS: Easy module with 4 independent channels, with replaceable button keys. Each channel is associated with a RGB LED for night-time locating or status display for the commanded load. To be configured with ETS software or with Easy Controller. The package includes 2 replaceable button keys (GW1x553) and 10 lenses with illuminated symbols (2 x GW10502A, 1 x GW10509A, 1 x GW10510A, 1 x GW10513A, 1 x GW10514A, 1 x GW10519A, 1 x GW10520A, 1 x GW10529A, 1 x GW10530A). You can still customize the module with other type of replaceable button keys (arranged for 1 or 2 lenses, with 2 diffusers, 1 or 2 modules) or with other lenses in the catalogue.
APPLICATIONS: allows you to send ON-OFF commands with fronts management, switchover commands, timed commands, commands for roller shutter management (single or double push-button), dimmers (single or double push-button) and scenes (memorisation and activation).
NOTES: equipped with coupling terminal for connection to BUS (with protection lid).

NOTES: to be used for the customization of Easy (GW1x753A, GW1x754A, GW1x755A, GW1x757) and KNX (GW1x783A, GW1x784A, GW1x785A, GW1x787) 6 and 4-channel push-button panels with interchangeable symbols.

CHARACTERISTICS: with "Do not disturb" and "Make up the room" pad printings. Include lenses with illuminated symbols.
NOTES: to be used for the customization of Easy (GW1x753A, GW1x754A, GW1x755A, GW1x757) and KNX (GW1x783A, GW1x784A, GW1x785A, GW1x787) 6- and 4-channel push-button panels with interchangeable symbols.

NOTES: to be used for the customization of the button keys of Easy (GW1x753A, GW1x754A, GW1x755A, GW1x757) and KNX (GW1x783A, GW1x784A, GW1x785A, GW1x787) 6 and 4-channel push-button panels with interchangeable symbols.

CHARACTERISTICS: push-button panel with 4 button keys/4 channels. Each button key is associated with an amber LED for night-time backlit, and a green LED to display the status of the commanded load. To be configured with ETS software or with Easy Controller.
APPLICATIONS: allows you to send ON-OFF commands with fronts management, switchover commands, timed commands, commands for roller shutter management (single or double push-button), dimmers (single or double push-button) and scenes (memorisation and activation).
NOTES: equipped with coupling terminal with protection lid, for connection to BUS, and with set of icons to personalise the button key functions.

ÖZELLİKLER: KNX BUS kontak arayüzlerinin bağlantısı, iki kararlı rölelerin kumandası, ağır iş yükler için elektronik anahtarlar veya uzaktan kumanda girişi olan dimmerler için uygun. Çıkış kontağı 4 A (AC1) - 230 V ac.

ÖZELLİKLER: BUS girişleri için liht butonu, KNX BUS kontak arayüzü bağlantıları için uygun. Renkli ayırıcıyla iki renkli (amber/yeşil) LED ile donatılmış (geceleri yer belirleme lambası olarak veya yük durumunu belirtmek için ayarlanabilir).

ÖZELLİKLER: Çift liht butonu panjurları hareket ettirmek amacıyla KNX BUS kontak arayüzlerini veya elektronik kontrol panellerini bağlamak için uygun.

ÖZELLİKLER: ışık eşiği değer setiyle koşullanan algılamalı hareket sensörü. Ayarlanabilir mercek. Çalışma aralığı: 10 m.
Dikey taşıma açısı: 30°. Yatay taşıma açısı: 105°. Işık eşiği değeri önden erişimli kesici ile ayarlanabilir.
Döngü süresi Easy kumanda aracılığıyla (10 s...5 dak) eklenen adımlarla ayarlanabilir ve önden erişimli kesici ile değiştirilebilir (±%50).
Ön yeşil LED sinyalleri hareket algılama ve kumanda girişi.
EASY kumandayla yapılandırılabilir.
UYGULAMALAR: hareket detektörüne zamanlamalı komutlar göndermenizi sağlar. Giriş komutları kontrol edilen aktüatörün durumuna göre koşullandırılabilir.
Cihaz, kontrollü yükün devre dışı bırakılmasından sonra 5 saniye boyunca güvenli duraklatma yapabilmektedir. İç mekanda kurulum için.
NOTLAR: BUS bağlantısı için kaplin terminaliyle donatılmış (koruyucu kapakla).

ÖZELLİKLER: GW90770 rüzgar sensörü arayüzüyle birlikte kullanılmak için rüzgarölçer.

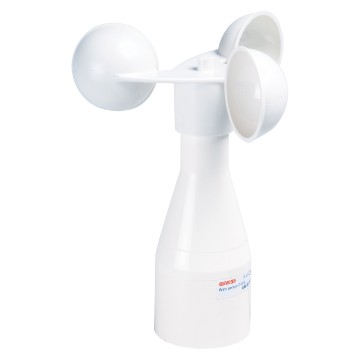

ÖZELLİKLER: GW90769 rüzgar sensörünün kontak arayüzüyle bağlanmasını sağlar.
Potansiyelsiz NO kontakla rüzgar yoğunluğuna göre bir alarm sinyali oluşturur (10 eşik değeriyle ayarlanabilir, 3,3...24,5 m/s). Duvara montaj.

ÖZELLİKLER: potansiyelsiz çıkış kontağıyla (NO/NC) yükleri etkinleştirmek için 1 çıkışlı aktüatör.
Yerel kumanda için ön liht butonuyla ve çıkış kontak kapanışı için bir LED göstergeyle donatılmış. EASY kumandayla yapılandırılabilir.
UYGULAMALAR: AÇIK-KAPALI kumandalarının, kapatma sırasında ön alarmlı zamanlamalı kumandaların, öncelik kumandalarının ve dekor yönetimi kumandalarının çalıştırılması.
Boşalmalı lambalar ve dengelenmiş flüoresan lambalar için kaide rölesi kullanın.
NOTLAR: BUS bağlantısı için kaplin terminaliyle donatılmış (koruyucu kapakla). BUS geriliminde bir arıza olursa gerilim geri geldiğinde çıkış kontağı açık kalacaktır.

ÖZELLİKLER: potansiyelsiz çıkış kontaklarıyla (NO) yükleri etkinleştirmek için 4 çıkışlı aktüatör. Akkor lambaları kumanda etmek için uygundur (230V ac): 1500 W halojen lambalar (230 V ac): 1500 W elektronik dönüştürücülerle kontrol edilen yükler: 600 VA, dengelenmemiş flüoresan lambalar: 400 VA, enerji tasarruflu lambalar (kompakt flüoresan): 8 x 23 W. Maks. atlama akımı 10 A (cos.fi 1). Dengelenmiş flüoresan lambalar ve belirtilmemiş tüm yükler için bir destek rölesi kullanın.
Yerel uygulama için ön liht butonlarıyla ve çıkış kontağının kapanması için LED uyarıyla donatılmış. EASY kumandayla yapılandırılabilir.
UYGULAMALAR: AÇIK-KAPALI kumandalarının, kapatma sırasında ön alarmlı zamanlamalı kumandaların, öncelik kumandalarının ve dekor yönetimi kumandalarının çalıştırılması.
NOTLAR: BUS bağlantısı için kaplin terminaliyle donatılmış (koruyucu kapakla).

ÖZELLİKLER: potansiyelsiz çıkış kontaklarıyla (NO) yükleri etkinleştirmek için 4 çıkışlı aktüatör.
Akkor lambaları kumanda etmek için uygundur (230V ac): 3000 W halojen lambalar (230 V ac): 3000 W toroidal dönüştürücülerle kontrol edilen yükler: 3000 W elektronik dönüştürücülerle kontrol edilen yükler: 2000 W enerji tasarruflu lambalar (kompakt flüoresan): 80 x 23 W.
Maksimum ani akım 400 A (200 µs) ile maks atlama akımı 16 A (AC1), 16 AX (140 µF ref EN 60669-1) flüoresan yükler.
Yerel uygulama için ön liht butonlarıyla ve çıkış kontağının kapanması için LED uyarıyla donatılmış. EASY kumandayla yapılandırılabilir.
UYGULAMALAR: AÇIK-KAPALI kumandalarının, kapatma sırasında ön alarmlı zamanlamalı kumandaların, öncelik kumandalarının ve dekor yönetimi kumandalarının çalıştırılması.
NOTLAR: BUS bağlantısı için kaplin terminaliyle donatılmış (koruyucu kapakla).

ÖZELLİKLER: Panjurları, perdeleri, Venedik storunu, stor perdeleri, vs.’yi 2 potansiyelsiz kilitli (NO) çıkış kontağıyla hareket ettiren bir motoru çalıştırmak için 1 çıkışlı aktüatör. Yerel aktivasyon için iki ön liht butonu ve çıkış kontak kapanışını gösteren iki LED’le. EASY kumandayla yapılandırılabilir.
UYGULAMALAR: öncelik kumandaları, dekor yönetimi ve alarm uyarı kumandalarıyla birlikte hareket/ayarlama/durdurma kumandalarını yapar.
NOTLAR: BUS bağlantısı için kaplin terminaliyle donatılmış (koruyucu kapakla). BUS geriliminde bir arıza olursa gerilim geri geldiğinde yeni bir komut verilene kadar panjur veya Venedik storu hareketsiz kalacaktır.

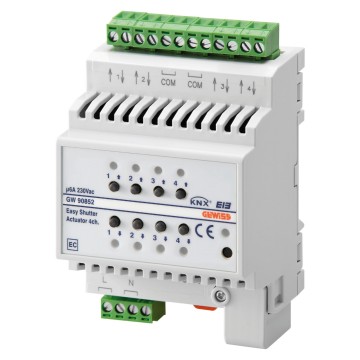

ÖZELLİKLER: Panjurları, perdeleri, Venedik storunu, stor perdeleri, vs.’yi sırayla 4 ve 8 potansiyelsiz kilitli (NO) çıkış kontağıyla hareket ettiren motorları çalıştırmak için 2 ve 4 çıkışlı aktüatör. Yerel aktivasyon için 4 (8) ön liht butonu ve çıkış kontak kapanışını gösteren 4 (8) LED’le. EASY kumandayla yapılandırılabilir.
UYGULAMALAR: öncelik kumandaları, dekor yönetimi ve alarm uyarı kumandalarıyla birlikte hareket/ayarlama/durdurma kumandalarını yapar.
NOTLAR: BUS bağlantısı için koruma kapaklı kaplin dağıtıcıyla donatılmış. BUS geriliminde bir arıza olursa gerilim geri geldiğinde yeni bir komut verilene kadar panjur veya Venedik storu hareketsiz kalacaktır.
GW90852: BUS gerilimi olmadan yükleri manuel olarak etkinleştirme imkanı.

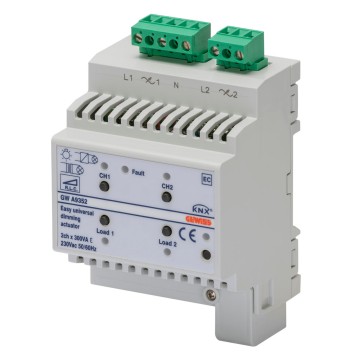

ÖZELLİKLER: 230 V AC akkor ve halojen lambalar, elektronik ve sarmal dönüştürücüsü olan düşük gerilimli halojen lambalar, karartıcı işlevi olan 230 V AC LED lambalar ve karartıcı işlevi olan CFL lambaların ayarlanması ve açılması içindir. Yük tipinin manuel olarak seçilmesi (Ön Uç veya Arka Uç pilot), lamba koruması için yumuşak başlatma işlevi, çıkış durumu uyarısı için ön LED’ler. EASY kumandayla yapılandırılabilir.
UYGULAMALAR: AÇ-KAPA kumandalarının yürütülmesi, bağıl ve mutlak ışık yoğunluğu ayarlaması, dekor yönetimi, zamanlamalı kumandalar, öncelik kumandaları, kanal durumu gönderimi ve ışık yoğunluğu sinyalleri.
NOTLAR: BUS bağlantısı için kaplin terminaliyle donatılmış (koruyucu kapakla). BUS arızası durumunda cihaz çıkış durumunu korur. BUS gerilimi geri yüklendiği zamanki durum serbestçe yapılandırılabilir.

ÖZELLİKLER: karartılabilir LED lambalar için boşaltma. Kablolarla verilir (15 cm uzunluk).
UYGULAMALAR: Easy (GWA9351, GWA9352), KNX (GWA9301, GWA9302) veya geleneksel (GW1x572, GW1x573) evrensel karartıcılar için uygundur.

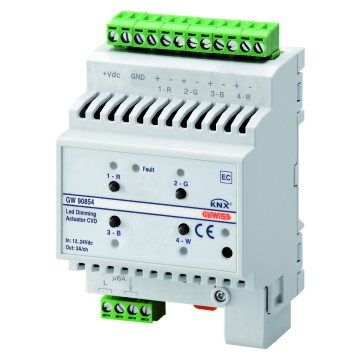

ÖZELLİKLER: RGB(W) LED şeritleri düzenlemek için CVD versiyon karartıcı (sabit gerilimle kontrol edilir) ve “elektrikli” LED’leri düzenlemek için CCD versiyon karartıcı (sabit akımla kontrol edilir). Çıkışları test etmek için 4 ön düğme tuşu ve yük durumu uyarısı ve diğer çalışma parametreleri için 4 ön LED. Easy kumandayla yapılandırılabilir.
UYGULAMALAR: AÇ-KAPA kumandalarının yürütülmesi, her tekli kanalın (ve aynı zamanda 4 kanalın) ışık yoğunluğu düzeyinin ayarı, durum veya ışık yoğunluğu değerinin geribildirimi seçme, dekor yönetimi, zamanlamalı sıralamalar, öncelikli kumandalar,. 4 çıkış; 4 kanalın her birini, tek bir LED lambasının R, G, B ve W’sini veya 4 bağımsız LED’e kadar kontrol etmek için kullanılır.
NOTLAR: BUS bağlantısı için kaplin terminaliyle donatılmış (koruyucu kapakla). BUS gerilimi arızası veya LED’lere yardımcı güç kaynağı gerilimi beslemesi arızası olursa cihaz, tüm kanalları KAPALI (%0) konumuna getirir. BUS gerilimi geri yüklendiğindeki davranış serbestçe yapılandırılabilir ve yardımcı gerilim geri yüklendiğinde karartıcı alınan son kumandayı uygular.

ÖZELLİKLER: CVD LED karartıcıların kontrol kapasitesini kanal başına 10 A’ya kadar uzatmak için kullanılan cihaz.
UYGULAMALAR: CVD LED’ler için KNX (GW90764) ve Easy (GW90854) karartıcı aktüatörleri.
NOTLAR: BUS bağlantısı için kaplin terminaliyle donatılmış (koruyucu kapakla).

ÖZELLİKLER: ısıtma/soğutma sistemlerini ve nemlendirme/nem alma sistemlerini BUS’ta kontrol etmek için haftalık olarak programlanabilen, nem yönetimli sıva altı montaj zaman ayarlı termostat. 3 düzeyli sıcaklık profili (konfor, ön konfor, ekonomi). 2 veya 4 kanallı sistemler için kontrol algoritmaları: iki nokta (AÇIK/KAPALI), oransal integral (PWM), fan bobini (3 hızlı). Dahil olanlar: Alan solenoid valfini kumanda etmek için 1 çıkış, potansiyelsiz kontak için 1 giriş (pencere kontak işlevi), dış sıcaklık NTC sensörü için 1 giriş (örn. zemine montaj ısıtma koruması). Serbestçe kullanılabilecek (programlayıcı işlevi) 7 saatlik profiller ve zaman ayarlı termostat için ayrılan 15 dakikalık çözülmeyle ek iki profil. Çıkarılabilir ön kısım ve özelleştirilebilir RGB arka aydınlatmayla LCD ekranla donatılmıştır. EASY kumandayla yapılandırılabilir.
UYGULAMALAR: yerel sıcaklık ayarlaması için Easy sıva altı montaj termostatlarla birleştirilebilir: Bu durumda, zaman ayarlı termostat yönetici olarak çalışarak sıcaklık profilini BUS’a gönderir.
NOTLAR: BUS bağlantısı için kaplin dağıtıcıyla donatılmış. BUS gerilimi kesilirse takvimin güncellenmesini (gün, saat) garanti etmek için cihaz 2 AA alkalin pille (dahil değildir) yedek güç kaynağının olması ve çıkarılabilir ön kısımda bulunması gereklidir. Cihazın yerleşik nem sensörü yoktur, bu yüzden bağıl nem değeri harici KNX sensöründen alınmalıdır (örn. GW1x762H).

ÖZELLİKLER: ısıtma/soğutma ve nemlendirme/nem alma sistemlerini BUS üzerinde kontrol etmek ve sıcaklığı üç düzeyde (konfor, ön konfor, ekonomi) manuel olarak yönetmek için nem yönetimli sıva altı montaj termostat. 2 veya 4 kanallı sistemler için kontrol algoritmaları: iki nokta (AÇIK/KAPALI), oransal integral (PWM), fan bobini (3 hızlı). Dahil olanlar: Alan solenoid valfini kumanda etmek için 1 çıkış, Potansiyelsiz kontak için 1 giriş (pencere kontak işlevi), Dış sıcaklık NTC sensörü için 1 giriş (örn. zemine montaj ısıtma koruması için). Özelleştirilebilir RGB arka aydınlatmayla LCD ekranla donatılmıştır. EASY kumandayla yapılandırılabilir.
UYGULAMALAR: yerel sıcaklık ayarlaması için Easy sıva altı montaj zamanlamalı termostatlarla birleştirilebilir: Bu durumda, termostat Bağımlı olarak çalışır ve yerel olarak tanımlanmış ayar noktası değerlerini kullanarak Yöneticiden (zaman ayarlı termostat) gönderilen sıcaklık profilini çalıştırır. Sistemde kendi kontrol mantığı olan uzak elemanlar varsa (örn. sıva altı montaj Easy sıcaklık ayar sensörleri) termostat bunların çalışma parametrelerini görselleştirmek ve ayarlamak için kullanılabilir (maks. 4 eleman).
NOTLAR: BUS bağlantısı için kaplin dağıtıcıyla donatılmış. Cihazın yerleşik nem sensörü yoktur, bu yüzden bağıl nem değeri harici KNX sensöründen alınmalıdır (örn. GW1x762H).

ÖZELLİKLER: BUS üzerindeki ısıtma/soğutma sistemlerini kontrol etmek için sıva altı montaj sıcaklık ayarlama probu. 3 düzeyli sıcaklık profili (konfor, ön konfor, ekonomi). 2 veya 4 kanallı sistemler için kontrol algoritmaları: iki nokta (AÇIK/KAPALI), oransal integral (PWM), fan bobini (3 hızlı). Dahil olanlar: Potansiyelsiz kontak için 1 giriş (pencere kontak işlevi), dış sıcaklık NTC sensörü için 1 giriş (örn. zemine montaj ısıtma koruması). Çalışma durumunu ve yük durumunu (solenoid valfi) uyaran bir ön LED ile donatılmıştır. EASY kumandayla yapılandırılabilir.
UYGULAMALAR: belirli alanlarda sıcaklığı ayarlamak ve sensör parametrelerini kontrol etmek ve görüntülemek için GW10765H, GW12765H, GW14765H termostatlar veya GW10764H, GW12764H, GW14764H zamanlamalı termostatlarla birleştirilebilir (sensörde ekran yoktur).
NOTLAR: Bus bağlantısı için kaplin dağıtıcıyla donatılmış.

ÖZELLİKLER: Isıtma/soğutma sistemlerini ve nemlendirme/nem alma sistemlerinin BUS üzerinde kontrol edilmesi için nem sensörüyle sıva altı montaj sıcaklık ayar sensörü. 3 düzeyli sıcaklık profili (konfor, ön konfor, ekonomi). 2 veya 4 yollu sistemler için kontrol algoritmaları: iki nokta (AÇIK/KAPALI), oransal integral (PWM), fan bobini (3 hızlı). Dahil olanlar: Potansiyelsiz kontak için 1 giriş (pencere kontak işlevi), dış sıcaklık NTC sensörü için 1 giriş (örn. zemine montaj ısıtma koruması). Çalışma durumunu ve yük durumunu (solenoid valfi) uyaran bir ön LED ile donatılmıştır. EASY kumandayla yapılandırılabilir.
UYGULAMALAR: belirli alanlarda sıcaklığı ayarlamak ve sensör parametrelerini kontrol etmek ve görüntülemek için GW10765H, GW12765H, GW14765H termostatlar veya GW10764H, GW12764H, GW14764H zaman ayarlı termostatlarla birleştirilebilir (sensörde ekran yoktur).
NOTLAR: Bus bağlantısı için kaplin dağıtıcıyla donatılmış.

ÖZELLİKLER: sıcaklık ve bağıl nem değerlerini KNX BUS üzerinden göndermek için sıva altı montaj sıcaklık/nem sensörü. Sıcaklık aralığı: 0…+45°C. Bağıl nem aralığı: %10-95. Ön uyarı LED’iyle donatılmış. ETS yazılımıyla veya EASY kumandayla yapılandırılmak için.
NOTLAR: BUS bağlantısı için kaplin dağıtıcıyla donatılmış.

ÖZELLİKLER: NTC sensörü 10K BETA 3435 %1. Sıcaklık aralığı: -50…+110 °C; hassasiyet: ±%1; kapsül malzemesi: termoplastik kauçuk.
NOTLAR: EASY ve KNX zamanlamalı termostatlar, termostatlar, sıcaklık sensörleri, EASY ve KNX sıva altı montaj nem/sıcaklık sensörleri, giriş modülleri vs. ile birlikte kullanılmak içindir.

ÖZELLİKLER: NTC sıva altı montaj sıcaklık sensörü 10K ±%2, BETA 3977 ±%0,75. Sıcaklık aralığı: -40…+125°C. Ön uyarı LED’iyle donatılmış.
NOTLAR: zamanlamalı termostatlar, termostatlar, sıcaklık sensörleri, EASY ve KNX sıva altı montaj nem/sıcaklık sensörleri, giriş modülleri vs. ile birlikte kullanılmak içindir.

ÖZELLİKLER: Isıtma/soğutma sistemlerini BUS üzerinde kontrol etmek ve sıcaklığı üç düzeyde (konfor, ön konfor, ekonomi) manuel olarak yönetmek için sıva altı montaj termostat. 2 veya 4 kanallı sistemler için kontrol algoritmaları: iki nokta (AÇIK/KAPALI veya %0/%100), oransal integral (PWM veya sürekli), fan bobini. Harici nem sensörüne bağlıysa nemlendirme/nem alma sistemlerini yönetmek için kullanılabilir (örn. GW1x762H). Potansiyelsiz kontak için 1 giriş (pencere kontak işlevi için veya ön kısımların, karartıcıların, panjurların ve dekorların yönetimi için), NTC sensöründe dış sıcaklık için 1 giriş (örn. zemine montaj ısıtma koruması için) dahildir veya alternatif olarak. Cam çerçevede dokunmatik kumanda (kapasitif) ve arkadan aydınlatmalı ekranla kullanıcı arayüzüyle. Termostat entegre yakınlık ve sıcaklık sensörleriyle donatılmıştır. ETS yazılımıyla veya Easy kumandayla yapılandırılmak için.
UYGULAMALAR: yerel sıcaklık ayarlaması için KNX sıva altı montaj zamanlamalı termostatlar ve KNX kontrol panelleriyle birleştirilebilir: Bu durumda termostat, efendi tarafından gönderilen sıcaklık profilini yürüterek köle görevini görür.
NOTLAR: BUS bağlantısı için kaplin dağıtıcıyla donatılmış. Termostatlara ön çerçeve, elektronik birim ve metal kaide dahildir ve tespit sütunları olan dikdörtgen 3 modül kutulara (merkez mesafe 83,5 mm) ve yuvarlak/kare kutulara (merkez mesafe 60 mm) vidayla tespit için uygundur.

APPLICATIONS: to be used for powering LPG detectors (GW10711, GW12711, GW14711, GW20868, GW21868, GW30520), methane detectors (GW10712, GW12712, GW14712, GW20867, GW21867, GW30519); Thermo ICE WiFi (GW16972CB, GW16972CN, GW16972CT) and KNX/Easy (GW16974CB, GW16974CN, GW16974CT) thermostats.

ÖZELLİKLER: ısıtma/soğutma sistemlerini BUS’ta kontrol etmek için haftalık olarak programlanabilen zamanlamalı termostat.
3 düzeyli sıcaklık profili (konfor, ön konfor, ekonomi). İki noktalı (AÇIK/KAPALI) veya orantılı (PWM) kontrolle düzenleme.
Arkadan aydınlatmalı LCD ekranla donatılmış. EASY kumandayla yapılandırılabilir.
UYGULAMALAR: sıcaklığın belirli alanlarda ayarlanması için GW10763, GW14763 termostatlarla birleştirilebilir. Bu durumda, zamanlamalı termostat yönetici olarak çalışarak sıcaklık profilini BUS’a gönderir.
NOTLAR: BUS bağlantısı için kaplin dağıtıcıyla donatılmış. BUS gerilimi kesilirse takvimin güncellenmesini (gün, saat) garanti etmek için cihaz 2 AAA alkalin pille (dahil değildir) yedek güç kaynağı gerektirir.

ÖZELLİKLER: BUS üzerinde ısıtma/soğutma sistemlerini kontrol etmek için termostat.
İki noktalı (AÇIK/KAPALI) veya orantılı (PWM) kontrolle düzenleme. Arkadan aydınlatmalı LCD ekranla donatılmış. EASY kumandayla yapılandırılabilir.
UYGULAMALAR: sıcaklığın belirli alanlarda ayarlanması için GW10761, GW14761 zamanlamalı termostatlarla birleştirilebilir.
Bu durumda, termostat Bağımlı olarak çalışır ve yerel olarak tanımlanmış ayar noktası değerlerini kullanarak Yöneticiden (zamanlamalı termostat) gönderilen sıcaklık profilini çalıştırır. Bu ayrıca fan bobinlerini kontrol etmeyi sağlar.
NOTLAR: BUS bağlantısı için kaplin dağıtıcıyla donatılmış.
BUS gerilimi kesilirse takvimin (gün, saat) güncellemesini garanti etmek için şarj edilebilir yedek pille donatılmış.

APPLICATION: allows the measurement and visualisation on the display of the active energy values (exported and imported), istantaneous active power (exported and imported), voltage, current, power factor and frequency.
If used with the KNX GW90876 interface, the measured values can be sent on the KNX BUS.
If used with the MODBUS GWD6820 interface, the measured values can be sent on Modbus RS485.
CHARACTERISTICS: the energy meters have an impulse output for remote energy consumption control.

APPLICATION: allow the measurement and the visualization on display of the active and reactive energy values (exported and imported), and instantaneous active and reactive power values (exported and imported). If used with the KNX GW90876 interface, the measured values can be sent on the KNX BUS.
If used with the MODBUS GWD6820 interface, the measured values can be sent on Modbus RS485.
CHARACTERISTICS: the meters have two impulse outputs for remote energy consumption control.

ÖZELLİKLER: EASY kumandayla yapılandırılabilir (arayüzde, özel grup adresleriyle ön ayar yapılmıştır).
UYGULAMALAR: KNX veriyolu üzerinden GWD6801, GWD6802, GWD6806, GWD6807, GWD6808, GWD6809 enerji ölçerler tarafından ölçülen enerji ve gücü iletir. KNX arayüzü optik olarak enerji ölçerle kaplinlenmiştir (iki cihazın yan yana kurulması gereklidir).
NOT: Bus bağlantısı için kaplin dağıtıcıyla donatılmış.

230 V güç kaynağı kablosuyla kurulabilir ve borular, kuru ortamlar ve doğrudan güneş ışınlarına karşı korumalıysa dış mekandaki düzenlemelerde çıkıntılı veya sıva altı montaj için önerilir.
GW90582 KNX kablosunda birinci dubleks kablo (kırmızı + siyah) KNX cihazların güç beslemesi ve veri aktarımı için kullanılır; ikinci dubleks kablo (sarı + beyaz) başka bir SELV servisi güç kaynağı için kullanılabilir.
GW90583 KNX kablosunda dubleks kablo (kırmızı + siyah) KNX cihazların güç beslemesi ve veri aktarımı için kullanılır.
ÖZELLİKLER: GW90582 BUS kablosu 2 çift bükülü kablodan oluşan kılıflı kurulumlar içindir. Renk - siyah/kırmızı + sarı/beyaz.
GW90583 BUS kablosu 1 çift bükülü kablodan oluşan kılıflı kurulumlar içindir. Renk - siyah/kırmızı.

UYGULAMALAR: 4 çift iletkene kadar bağlantı için. Ayrıca buat dağıtıcı olarak da kullanılabilir.

UYGULAMALAR: 4 çift iletkene kadar bağlantı için. Ayrıca buat dağıtıcı olarak da kullanılabilir.
