Série BUSBAR Sistemas de distribuição para quadros

Série BUSBAR Sistemas de distribuição para quadros

Réguas de terminais repartidoras

Repartidor horizontais

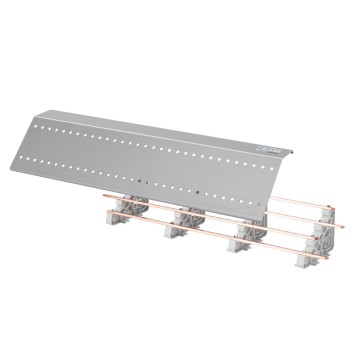

Repartidor de 4 polos 250 A com barras perfuradas roscados M6
Repartidor de 4 polos 250 A com barras perfuradas roscados M6
Código Gewiss
Para armários
N. mód. EN 50022
Instalação
Capacidade ligação entrada
Capacidade ligação saída
Icw (1s)

Código Gewiss GW44700
Para armários QDX 630L/H - 1600H
N. mód. EN 50022 16
Instalação Sobre calha EN 50022
Capacidade ligação entrada 1xM12
Capacidade ligação saída 10xM6
Icw (1s) 17 kA
Ir
Código Gewiss GW45545
Para armários QDX 630L/H - 1600H
N. mód. EN 50022 24
Instalação Sobre calha
Capacidade ligação entrada 1xM8+2xM6
Capacidade ligação saída 21xM6
Icw (1s) 23 kA
Ir
Código Gewiss GW45546
Para armários QDX 630L/H - 1600H
N. mód. EN 50022 35
Instalação Sobre calha
Capacidade ligação entrada 1xM8+2xM6
Capacidade ligação saída 32xM6
Icw (1s) 20 kA
Ir
EQUIPAMENTO E NOTAS
Horizontal four-pole divider 400 A with pre-drilled threaded M6 busbars
Horizontal four-pole divider 400 A with pre-drilled threaded M6 busbars
Código Gewiss
Para armários
N. mód. EN 50022
Instalação
Capacidade ligação entrada
Capacidade ligação saída
Icw (1s)

Código Gewiss GW45547
Para armários QDX 630L/H - 1600H
N. mód. EN 50022 24
Instalação Sobre calha
Capacidade ligação entrada 1xM8+2xM6
Capacidade ligação saída 21xM6
Icw (1s) 23 kA
Ir
Código Gewiss GW45548
Para armários QDX 630L/H - 1600H
N. mód. EN 50022 35
Instalação Sobre calha
Capacidade ligação entrada 1xM8+2xM6
Capacidade ligação saída 32xM6
Icw (1s) 20 kA
Ir
EQUIPAMENTO E NOTAS

Repartidores modulares

Régua de terminais distribudora modular de um pólo e fixação sobre placa ou sobre calha EN 50022 - IP20
Régua de terminais distribudora modular de um pólo e fixação sobre placa ou sobre calha EN 50022 - IP20
Código Gewiss
Corrente nominal (A)
Dim. externas BxHxP (mm)
N. mód. EN 50022
Capacidade ligação entrada
Capacidade ligação saída
Icw (1s)

Código Gewiss GW44651
Corrente nominal (A) 160
Dim. externas BxHxP (mm) 35x92x49
N. mód. EN 50022 2
Capacidade ligação entrada 1x(10-70) mm²
Capacidade ligação saída 6x(2,5-16) mm²
Icw (1s) 10 kA
Ir
EQUIPAMENTO E NOTAS
Réguas de terminais repartidoras modelares tetrapolares equipadas com calota de protecção transparente para fixação em placa ou na calha DIN - 750 V - T 85°C
Réguas de terminais repartidoras modelares tetrapolares equipadas com calota de protecção transparente para fixação em placa ou na calha DIN - 750 V - T 85°C
Código Gewiss
Corrente nominal (A)
Dim. externas BxHxP (mm)
N. mód. EN 50022
Capacidade ligação entrada
Capacidade ligação saída
Icw (1s)

Código Gewiss GW44696
Corrente nominal (A) 100
Dim. externas BxHxP (mm) 70x88,5x50
N. mód. EN 50022 4
Capacidade ligação entrada 1x(6-35) mm²
Capacidade ligação saída [1x(4-25) + 5x(1,5-10)] mm²
Icw (1s) 6 kA
Ir
Código Gewiss GW44698
Corrente nominal (A) 125
Dim. externas BxHxP (mm) 141x88,5x50
N. mód. EN 50022 8
Capacidade ligação entrada 1x(6-35) mm²
Capacidade ligação saída [2x(4-25) + 2x(4-16) + 10x(1,5-10)] mm²
Icw (1s) 6 kA
Ir
Código Gewiss GW44699
Corrente nominal (A) 160
Dim. externas BxHxP (mm) 185x135x75
N. mód. EN 50022 10
Capacidade ligação entrada 1x(16-50) mm²
Capacidade ligação saída [2x(10-35) + 2x(6-25) + 8x(4-16)] mm²
Icw (1s) 10 kA
Ir
EQUIPAMENTO E NOTAS

Sistemas de distribuição com barras planas

Barras planas

2 flat busbars in pre-drilled electrolytic copper
2 flat busbars in pre-drilled electrolytic copper
Código Gewiss
Corrente nominal
Secção (mm²)
Comprimento (mm)

Código Gewiss GW45551
Corrente nominal 250 A
Secção (mm²) 20x5
Comprimento (mm) 1000
Ir
Código Gewiss GW45553
Corrente nominal 400 A
Secção (mm²) 30x5
Comprimento (mm) 1000
Ir
Código Gewiss GW45554
Corrente nominal 630 A
Secção (mm²) 30x10
Comprimento (mm) 1000
Ir
Código Gewiss GW45555
Corrente nominal 250 A
Secção (mm²) 20x5
Comprimento (mm) 1750
Ir
Código Gewiss GW45557
Corrente nominal 400 A
Secção (mm²) 30x5
Comprimento (mm) 1750
Ir
Código Gewiss GW45558
Corrente nominal 630 A
Secção (mm²) 30x10
Comprimento (mm) 1750
Ir
Código Gewiss GW49678
Corrente nominal 800 A
Secção (mm²) 60x5
Comprimento (mm) 1750
Ir
Código Gewiss GW49679
Corrente nominal 1250 A
Secção (mm²) 100x5
Comprimento (mm) 1750
Ir
Código Gewiss GW49680
Corrente nominal 1600 A
Secção (mm²) 100x10
Comprimento (mm) 1750
Ir
VER TODOS
EQUIPAMENTO E NOTAS

Barras perfiladas para barras planas

Pair of busbar-holders with crosspieces for vertical flat busbars for QDX 630L distribution boards
Pair of busbar-holders with crosspieces for vertical flat busbars for QDX 630L distribution boards
Código Gewiss
Corrente nominal
Secção
barras (mm²)
Para armários
Suitable for structures
D (mm)
Instalação

Código Gewiss GWD3701
Corrente nominal 250 A - 400 A
Secção
barras (mm²) 20x5 - 30x5
Para armários Wall and floor
Suitable for structures
D (mm) 200
Instalação Vão interno
Ir
Código Gewiss GWD3702
Corrente nominal 250 A - 400 A
Secção
barras (mm²) 20x5 - 30x5
Para armários Parede
Suitable for structures
D (mm) 200
Instalação Vão externos
Ir
Código Gewiss GWD3703
Corrente nominal 250 A - 400 A
Secção
barras (mm²) 20x5 - 30x5
Para armários Pavimento
Suitable for structures
D (mm) 300
Instalação Estrutura B=600
Ir
Código Gewiss GWD3704
Corrente nominal 630 A
Secção
barras (mm²) 30x10
Para armários Pavimento
Suitable for structures
D (mm) 300
Instalação Estrutura B=600
Ir
Código Gewiss GWD3705
Corrente nominal 250 A - 400 A
Secção
barras (mm²) 20x5 - 30x5
Para armários Pavimento
Suitable for structures
D (mm) 300
Instalação Estrutura B=850
Ir
Código Gewiss GWD3706
Corrente nominal 630 A
Secção
barras (mm²) 30x10
Para armários Pavimento
Suitable for structures
D (mm) 300
Instalação Estrutura B=850
Ir
Código Gewiss GWD3707
Corrente nominal 250 A - 400 A
Secção
barras (mm²) 20x5 - 30x5
Para armários Pavimento
Suitable for structures
D (mm) 200 - 300
Instalação Vão externos
Ir
Código Gewiss GWD3708
Corrente nominal 630 A
Secção
barras (mm²) 30x10
Para armários Pavimento
Suitable for structures
D (mm) 300
Instalação Vão externos
Ir
Código Gewiss GWD3709
Corrente nominal 250 A - 400 A
Secção
barras (mm²) 20x5 - 30x5
Para armários Pavimento
Suitable for structures
D (mm) 300
Instalação Vão interno
Ir
VER TODOS
EQUIPAMENTO E NOTAS
Pair of busbar-holders with crosspieces for vertical flat busbars for QDX 630H distribution boards
Pair of busbar-holders with crosspieces for vertical flat busbars for QDX 630H distribution boards
Código Gewiss
Rated
current
Section busbars
(mm²)
For boards
Suitable for structures
D (mm)
Installation

Código Gewiss GWD3702
Rated
current -
Section busbars
(mm²) -
For boards -
Suitable for structures
D (mm) -
Installation -
Ir
Código Gewiss GWD3721
Rated
current 250 A - 400 A
Section busbars
(mm²) 20x5 - 30x5
For boards Pavimento
Suitable for structures
D (mm) 250 - 400
Installation Estrutura B=600
Ir
Código Gewiss GWD3722
Rated
current 250 A - 400 A
Section busbars
(mm²) 20x5 - 30x5
For boards Pavimento
Suitable for structures
D (mm) 250 - 400
Installation Estrutura B=850
Ir
Código Gewiss GWD3723
Rated
current 250 A - 400 A
Section busbars
(mm²) 20x5 - 30x5
For boards Pavimento
Suitable for structures
D (mm) 250 - 400
Installation Side compartment
Ir
Código Gewiss GWD3724
Rated
current 250 A - 400 A
Section busbars
(mm²) 20x5 - 30x5
For boards Pavimento
Suitable for structures
D (mm) 250 - 400
Installation Vão externos
Ir
Código Gewiss GWD3725
Rated
current 630 A
Section busbars
(mm²) 30x10
For boards Pavimento
Suitable for structures
D (mm) 400
Installation Estrutura B=600
Ir
Código Gewiss GWD3726
Rated
current 630 A
Section busbars
(mm²) 30x10
For boards Pavimento
Suitable for structures
D (mm) 400
Installation Estrutura B=850
Ir
Código Gewiss GWD3727
Rated
current 630 A
Section busbars
(mm²) 30x10
For boards Pavimento
Suitable for structures
D (mm) 400
Installation Side compartment
Ir
Código Gewiss GWD3728
Rated
current 630 A
Section busbars
(mm²) 30x10
For boards Pavimento
Suitable for structures
D (mm) 400
Installation Vão externos
Ir
VER TODOS
EQUIPAMENTO E NOTAS
Pair of busbar-holders with crosspieces for vertical flat busbars for QDX 1600H distribution boards
Pair of busbar-holders with crosspieces for vertical flat busbars for QDX 1600H distribution boards
Código Gewiss
Corrente nominal
Secção
barras (mm²)
Para armários
Suitable for structures
D (mm)
Instalação

Código Gewiss GWD3721
Corrente nominal 250 A - 400 A
Secção
barras (mm²) 20x5 - 30x5
Para armários Pavimento
Suitable for structures
D (mm) 600 - 800
Instalação Estrutura B=600
Ir
Código Gewiss GWD3722
Corrente nominal 250 A - 400 A
Secção
barras (mm²) 20x5 - 30x5
Para armários Pavimento
Suitable for structures
D (mm) 600 - 800
Instalação Estrutura B=850
Ir
Código Gewiss GWD3729
Corrente nominal 630 A
Secção
barras (mm²) 30x10
Para armários Pavimento
Suitable for structures
D (mm) 600 - 800
Instalação Estrutura B=600
Ir
Código Gewiss GWD3730
Corrente nominal 800 A - 1250 A - 1600 A
Secção
barras (mm²) 60x5 - 100x5 - 100x10
Para armários Pavimento
Suitable for structures
D (mm) 600 - 800
Instalação Estrutura B=600
Ir
Código Gewiss GWD3731
Corrente nominal 630 A
Secção
barras (mm²) 30x10
Para armários Pavimento
Suitable for structures
D (mm) 600 - 800
Instalação Estrutura B=850
Ir
Código Gewiss GWD3732
Corrente nominal 800 A - 1250 A - 1600 A
Secção
barras (mm²) 60x5 - 100x5 - 100x10
Para armários Pavimento
Suitable for structures
D (mm) 600 - 800
Instalação Estrutura B=850
Ir
Código Gewiss GWD3733
Corrente nominal 250 A - 400 A
Secção
barras (mm²) 20x5 - 30x5
Para armários Pavimento
Suitable for structures
D (mm) 600
Instalação Side by side / external compartment
Ir
Código Gewiss GWD3734
Corrente nominal 630 A
Secção
barras (mm²) 30x10
Para armários Pavimento
Suitable for structures
D (mm) 600
Instalação Side by side / external compartment
Ir
Código Gewiss GWD3735
Corrente nominal 800 A - 1250 A - 1600 A
Secção
barras (mm²) 60x5 - 100x5 - 100x10
Para armários Pavimento
Suitable for structures
D (mm) 600
Instalação Side by side / external compartment
Ir
Código Gewiss GWD3736
Corrente nominal 250 A - 400 A
Secção
barras (mm²) 20x5 - 30x5
Para armários Pavimento
Suitable for structures
D (mm) 800
Instalação Side by side / external compartment
Ir
Código Gewiss GWD3737
Corrente nominal 630 A
Secção
barras (mm²) 30x10
Para armários Pavimento
Suitable for structures
D (mm) 800
Instalação Side by side / external compartment
Ir
Código Gewiss GWD3738
Corrente nominal 800 A - 1250 A - 1600 A
Secção
barras (mm²) 60x5 - 100x5 - 100x10
Para armários Pavimento
Suitable for structures
D (mm) 800
Instalação Side by side / external compartment
Ir
VER TODOS
Pair of crosspieces for horizontal flat busbars for QDX 1600H distributions boards
Pair of crosspieces for horizontal flat busbars for QDX 1600H distributions boards
Código Gewiss
Para barramentos
Busbars position
Suitable for structures
D (mm)
Instalação

Código Gewiss GWD3747
Para barramentos GWD3745
Busbars position Horizontal base/headboard
Position 1
Suitable for structures
D (mm) 600 - 800
Instalação Structure B=600, side by side compartment
Ir
Código Gewiss GWD3748
Para barramentos GWD3745
Busbars position Horizontal base/headboard
Position 1
Suitable for structures
D (mm) 600 - 800
Instalação Estrutura B=850
Ir
Código Gewiss GWD3749
Para barramentos GWD3745
Busbars position Horizontal base/headboard
Position 1
Suitable for structures
D (mm) 600 - 800
Instalação Vão externos
Ir
Código Gewiss GWD3767
Para barramentos GWD3745
Busbars position Horizontal at any height
Position 2
Suitable for structures
D (mm) 800
Instalação Estrutura B=600
Ir
Código Gewiss GWD3768
Para barramentos GWD3745
Busbars position Horizontal at any height
Position 2
Suitable for structures
D (mm) 800
Instalação Estrutura B=850
Ir
Código Gewiss GWD3769
Para barramentos GWD3745
Busbars position Horizontal at any height
Position 2
Suitable for structures
D (mm) 800
Instalação Vão externos
Ir

Copper shaped busbars

Busbar holders for copper shaped busbars

Pair of crosspieces for horizontal shaped busbars for QDX 1600H distribution boards
Pair of crosspieces for horizontal shaped busbars for QDX 1600H distribution boards
Código Gewiss
For busbar holder
Busbars position
Suitable for structures
D (mm)
Instalação

Código Gewiss GWD3747
For busbar holder GWD3746
Busbars position Horizontal base/headboard
Position 1
Suitable for structures
D (mm) 600 - 800
Instalação Structure B=600, side by side compartment
Ir
Código Gewiss GWD3748
For busbar holder GWD3746
Busbars position Horizontal base/headboard
Position 1
Suitable for structures
D (mm) 600 - 800
Instalação Estrutura B=850
Ir
Código Gewiss GWD3749
For busbar holder GWD3746
Busbars position Horizontal base/headboard
Position 1
Suitable for structures
D (mm) 600 - 800
Instalação Vão externos
Ir
Código Gewiss GWD3767
For busbar holder GWD3746
Busbars position Horizontal at any height
Position 2
Suitable for structures
D (mm) 800
Instalação Estrutura B=600
Ir
Código Gewiss GWD3768
For busbar holder GWD3746
Busbars position Horizontal at any height
Position 2
Suitable for structures
D (mm) 800
Instalação Estrutura B=850
Ir
Código Gewiss GWD3769
For busbar holder GWD3746
Busbars position Horizontal at any height
Position 2
Suitable for structures
D (mm) 800
Instalação Vão externos
Ir

Aluminium shaped busbars

Busbar holders for alluminium shaped busbars

Pair of busbar-holders for vertical aluminium shaped busbars for QDX 1600H distribution boards
Pair of busbar-holders for vertical aluminium shaped busbars for QDX 1600H distribution boards
Código Gewiss
Corrente nominal
Para armários
Suitable for structures
D (mm)
Instalação

Código Gewiss GWD3755
Corrente nominal 630 A - 800 A
Para armários Pavimento
Suitable for structures
D (mm) 600 - 800
Instalação Estrutura B=600
Ir
Código Gewiss GWD3756
Corrente nominal 1250 A - 1600 A
Para armários Pavimento
Suitable for structures
D (mm) 600 - 800
Instalação Estrutura B=600
Ir
Código Gewiss GWD3757
Corrente nominal 630 A - 800 A
Para armários Pavimento
Suitable for structures
D (mm) 600 - 800
Instalação Estrutura B=850
Ir
Código Gewiss GWD3758
Corrente nominal 1250 A - 1600 A
Para armários Pavimento
Suitable for structures
D (mm) 600 - 800
Instalação Estrutura B=850
Ir
Código Gewiss GWD3759
Corrente nominal 630 A - 800 A
Para armários Pavimento
Suitable for structures
D (mm) 600
Instalação Side by side / external compartment
Ir
Código Gewiss GWD3760
Corrente nominal 1250 A - 1600 A
Para armários Pavimento
Suitable for structures
D (mm) 600
Instalação Side by side / external compartment
Ir
Código Gewiss GWD3761
Corrente nominal 630 A - 800 A
Para armários Pavimento
Suitable for structures
D (mm) 800
Instalação Side by side / external compartment
Ir
Código Gewiss GWD3762
Corrente nominal 1250 A - 1600 A
Para armários Pavimento
Suitable for structures
D (mm) 800
Instalação Side by side / external compartment
Ir
Pair of crosspieces for horizontal aluminium shaped busbars for QDX 1600H distribution boards
Pair of crosspieces for horizontal aluminium shaped busbars for QDX 1600H distribution boards
Código Gewiss
For busbar-holders
Busbars position
Suitable for structures
D (mm)
Instalação

Código Gewiss GWD3764
For busbar-holders GWD3754, GWD3763
Busbars position Horizontal base/headboard
Position 1
Suitable for structures
D (mm) 600 - 800
Instalação Structure B=600, side by side compartment
Ir
Código Gewiss GWD3765
For busbar-holders GWD3754, GWD3763
Busbars position Horizontal base/headboard
Position 1
Suitable for structures
D (mm) 600 - 800
Instalação Estrutura B=850
Ir
Código Gewiss GWD3766
For busbar-holders GWD3754, GWD3763
Busbars position Horizontal base/headboard
Position 1
Suitable for structures
D (mm) 600 - 800
Instalação Vão externos
Ir
Código Gewiss GWD3767
For busbar-holders GWD3754, GWD3763
Busbars position Horizontal at any height
Position 2
Suitable for structures
D (mm) 800
Instalação Estrutura B=600
Ir
Código Gewiss GWD3768
For busbar-holders GWD3754, GWD3763
Busbars position Horizontal at any height
Position 2
Suitable for structures
D (mm) 800
Instalação Estrutura B=850
Ir
Código Gewiss GWD3769
For busbar-holders GWD3754, GWD3763
Busbars position Horizontal at any height
Position 2
Suitable for structures
D (mm) 800
Instalação Vão externos
Ir

Tiras flexiveis

Tiras flexiveis - Comprimento: 2 m
Tiras flexiveis - Comprimento: 2 m
Código Gewiss
Corrente nominal
Quantidade
Dimensões (mm)
Secção (mm²)

Código Gewiss GW47650
Corrente nominal 160 A
Quantidade 2
Dimensões (mm) 2x15,5x0,8
Secção (mm²) 24,8
Ir
Código Gewiss GW47652
Corrente nominal 250 A
Quantidade 2
Dimensões (mm) 3x20x1
Secção (mm²) 60
Ir
Código Gewiss GW47653
Corrente nominal 400 A
Quantidade 2
Dimensões (mm) 5x20x1
Secção (mm²) 100
Ir
Código Gewiss GW47654
Corrente nominal 630 A
Quantidade 2
Dimensões (mm) 8x24x1
Secção (mm²) 192
Ir
Código Gewiss GW47655
Corrente nominal 1000 A
Quantidade 2
Dimensões (mm) 8x40x1
Secção (mm²) 320
Ir
EQUIPAMENTO E NOTAS

Accessories for busbars

Joints for alluminium shapehd busbars
Joints for alluminium shapehd busbars
Código Gewiss
For bars (In)
Section (mm)
Número de peças

Código Gewiss GWD3773
For bars (In) 630/800 A
Section (mm) 40x8
Número de peças 4
Ir
Código Gewiss GWD3774
For bars (In) 1250/1600 A
Section (mm) 80x10
Número de peças 4
Ir
EQUIPAMENTO E NOTAS
Cut-out coupling elements for shaped busbars
Cut-out coupling elements for shaped busbars
Código Gewiss
Número de peças

Código Gewiss GWD3775
Número de peças 4
Ir
EQUIPAMENTO E NOTAS
Adhesives for shaped busbars
Adhesives for shaped busbars
Código Gewiss
No. pieces per phase
(L1 - L2 - L3 - N)

Código Gewiss GWD3713
No. pieces per phase
(L1 - L2 - L3 - N) 10
Ir
EQUIPAMENTO E NOTAS

Spare accessories for busbars

Profiling
Soluções à sua medida
OS PRODUTOS E AS SOLUÇÕES PARA QUALQUER NECESSIDADE
ou
Registe-se agora
Erro de envio da solicitação.
Por favor tente de novo mais tarde!
Obrigado!
A sua solicitação foi enviada corretamente
