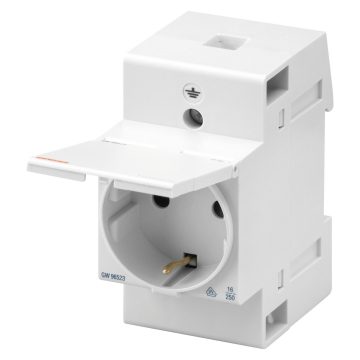

Série 90 AM
Acessórios modulares

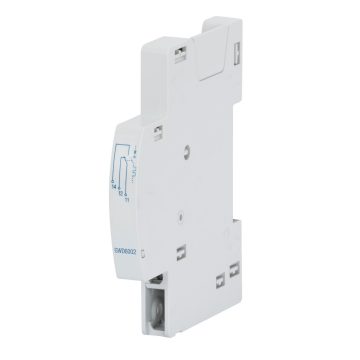

APLICAÇÕES: sinaliza a posição dos contactos do interruptor, seja ele manobrado manualmente seja por intervenção automática.
NOTA: a cada interruptor, podem-se acoplar até um máximo de 2 contactos auxiliares.

APLICAÇÕES: sinaliza a abertura automática do interruptor provocada por sobrecarga, curto-circuito ou avaria em direcção à terra.
Em caso de manobra manual, não sinaliza a mudança da posição dos contactos.
NOTA: a cada interruptor, podem-se acoplar até um máximo de 2 contactos auxiliares.

APLICAÇÕES: agindo no botão adequado, é possível obter 2 funções separadas: sinalização da abertura automática do interruptor (contacto auxiliar de relé desenganchado) ou sinalização da posição dos contactos do interruptor (contacto auxiliar de posição).
NOTA: a cada interruptor, podem-se acoplar até um máximo de 2 contactos auxiliares.

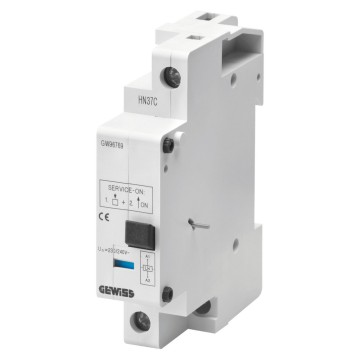

APLICAÇÕES: utilizados para provocar a distância a abertura do interruptor automático ao qual estão acoplados.
CARACTERÍSTICAS: mínima tensão de funcionamento: 0,7 Vn min. Máxima tensão de funcionamento: 1,1 Vn max.
NOTA: a cada interruptor pode-se acoplar no máximo uma bobina de disparo (ou de emissão de corrente ou de tensão mínima) com um contacto auxiliar.

APLICAÇÕES: controla constantemente o valor eficaz da tensão e abre o interruptor no qual está montado quando a tensão descende abaixo do seu valor mínimo.
O atraso de 300 ms permite evitar microinterrupções da tensão, evitando intervenções inesperadas do interruptor de protecção.
NOTA: a cada interruptor pode-se acoplar no máximo uma bobina de disparo (ou de emissão de corrente ou de tensão mínima) com um contacto auxiliar.

APLICAÇÕES: permite selar os parafusos dos terminais, impedindo as alterações das ligações.

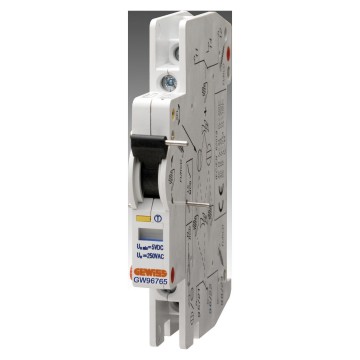

APLICAÇÕES: sinaliza a posição dos contactos do interruptor seja por abertura manual ou por disparo automático.

APLICAÇÕES: Sinaliza a abertura automática do interruptor perante a existência de uma derivação à terra. Em caso de abertura manual não sinaliza o cambio na posição dos contactos.
NOTA: não são compatíveis com os diferenciais classe B.

APLICAÇÕES: actuando sobre o pulsador, obtêm-se duas funções separadas: sinalização de abertura automática do interruptor (contacto auxiliar como relé de disparo) ou sinalização da posição dos contactos do interruptor (contacto auxiliar de posição).
NOTA: não são compatíveis com os diferenciais 4P em 3 módulos nem com diferenciais classe B.

APLICAÇÕES: usam-se para provocar a abertura à distancia do interruptor automático ao qual estão acoplados.
CARACTERÍSTICAS: mínima tensão de funcionamento: 0,7 Vn min. Máxima tensão de funcionamento: 1,1 Vn max..
NOTA: não são compatíveis com diferenciais classe B.

NOTA: não são compatíveis com diferenciais classe B.

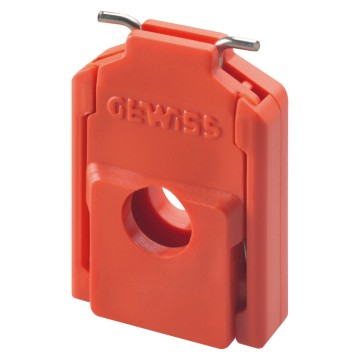

APLICAÇÕES: para bloquear a alavanca de manobra quer na posição de "ON"quer em "OFF". Para aloquetes Ø 8 mm máx.

CARACTERÍSTICAS: limita o aquecimento dos contactores instalados de forma consecutiva e permite a passagem dos cabos de conexão.
APLICAÇÕES: aconselha-se o uso de espaçadores para separar os dispositivos electromecânicos (interruptores, contactores, telerrruptores….) de dispositivos electrónicos (interruptores horários….) para um óptimo funcionamento.

INCLUI: tampa de feche (só para usar, se cortar o pente); cobre-parafusos selável com adesivo indicador de presença de tensão.
APLICAÇÕES: platine de ligação para quadros domésticos.

NOTAS: não compatível com os tampões de fecho GW96963.

NOTAS: versões 12 módulos completas com tampas de fecho.
As versões de 1P não são compatíveis com os tampões de fecho GW96963.
Adequadas também para os seccionadores de manobra modulares com manípulo vermelho.

NOTAS: versões 12 módulos completas com tampas de fecho.
Adequadas também para os seccionadores de manobra modulares com manípulo vermelho.

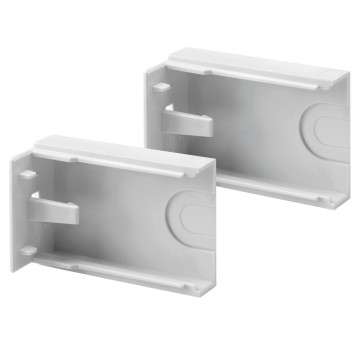

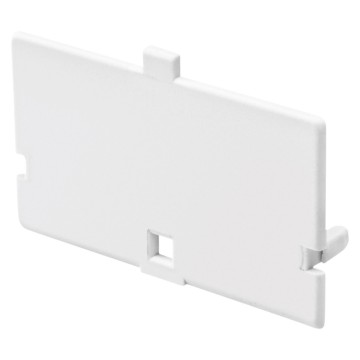

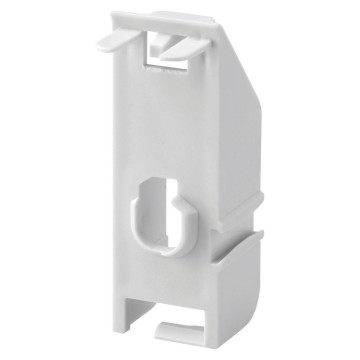

APLICAÇÕES: para instalar as extermidades dos pentes de conexão.
NOTAS: o código GW96963 não é compatível com os pentes de ponta de 1P.

APLICAÇÕES: para isolar os dentes do pente não utilizados.

APLICAÇÕES: protecção contra sobrecorrentes em baixa tensão em utilizações do terciário avançado e industrial com elevadas correntes de curto-circuito.
NOTAS: os produtos GW96226 e GW96227 são destinados também à protecção e ao seccionamento das sequências fotovoltaicas (categoria de utilização DC20B)

NOTA: fusíveis de tipo rápido.

APLICAÇÕES: Instalações fotovoltaicas

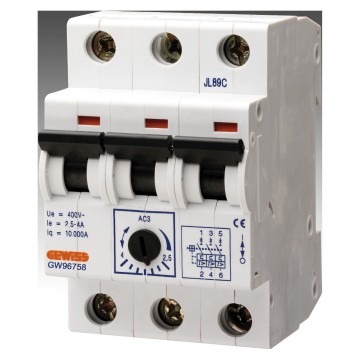

APLICAÇÕES: protecção de motores eléctricos em distribuição tanto monofásica como trifásica. Por meio de um parafuso de regulação, é possível programar o limiar de intervenção térmico dentro do campo de valores reguláveis com uma relação de 1:1,6.

CARACTERÍSTICAS: os descarregadores são dotados de cartucho removível com sinalização óptica de fim de vida útil.

CARACTERÍSTICAS: os descarregadores são dotados de cartucho removível com sinalização óptica de fim de vida útil.

CARACTERÍSTICAS: os descarregadores são dotados de cartucho removível com sinalização óptica de fim de vida útil.

CARACTERÍSTICAS: uma fenda no fundo do descarregador guia o sentido de inserção dos cartuchos e impede a inserção do cartucho de fase no lugar do neutro e vice-versa.

CARACTERÍSTICAS: uma fenda no fundo do descarregador guia o sentido de inserção dos cartuchos e impede a inserção do cartucho de fase no lugar do neutro e vice-versa..

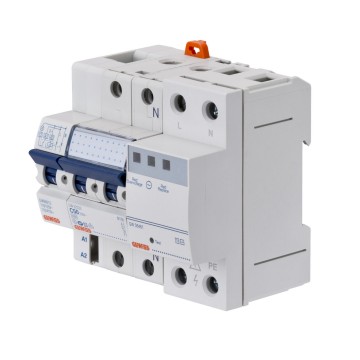

CARACTERÍSTICAS: cada kit está constituido por:
- 1 x bobina de disparo (GW 96 012)
- 1 x disjuntor (MT ou MTC) 1P+N 6000A Curva C
- 1 x descarregador combinado transitório tipo 2 e permanente (POP).
APLICAÇÕES: protecção de sobretensões para redes de distribuição eléctricas monofásicas.
Protecção perante sobretensões transitórias (ex: Descargas atmosféricas) como a picos de tensão que podem ter uma duração indefinida (ex: Sobretensões permanentes originadas em rede de distribuição ou por perda de neutro).

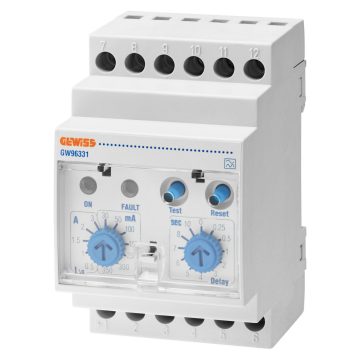

CARACTERÍSTICAS: os limiares de proteção (Idn) e atraso (dt) são reguláveis:
Idn (A): 0,03 - 0,05 - 0,1 - 0,25 - 0,3 - 0,35 - 0,5 - 1 - 1,5 - 2 - 3.
dt (s): 0 - 0,25 - 0,5 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 10.

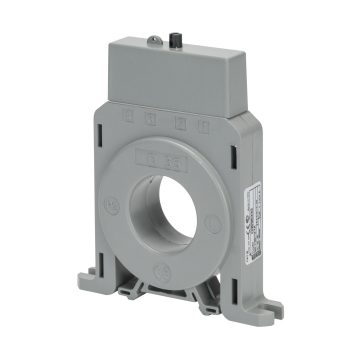

NOTA: montagem em perfil DIN 50022. Para o funcionamento da proteção diferencial é necessário utilizar, à parte do relé diferencial, um toroide adequado e uma bobine de desconexão para o interruptor associado.

NOTAS: tendo como acessórios SOMENTE o contacto auxiliar de posição (GW 96 001 ou GW 96 009 configurado para posição aberta/fechada).
Com posição para cadeado com acessório GW 96 041 para bloquear a alavanca de manobra tanto na posição "ON" quanto na posição "OFF". Para cadeados com Ø máx. de 8 mm.

NOTA: categoria de utilização DC21B. Os interruptores de manobra dos seccionadores não podem receber acessórios.

NOTAS: interruptores seccionadores não equipados com acessórios.
"Com posição para cadeado com acessório GW 96 041 para bloquear a alavanca de manobra tanto na posição ""ON"" quanto na posição ""OFF""". Para cadeados com Φ máx. de 8 mm.

EQUIPAMENTOS: indicador luminoso de sinalização com LED.
NOTA: com posição para cadeado com acessório GW 96 041 para bloquear a alavanca de manobra tanto na posição "ON" quanto na posição "OFF". Para cadeados com Ø máx. de 8 mm.

NOTA: com posição para cadeado com acessório GW 96 041 para bloquear a alavanca de manobra tanto na posição "ON" quanto na posição "OFF". Para cadeados com Ø máx. de 8 mm.

NOTA: o GW96856 pode utilizar-se também como comutador de comando unipolar de 4 posições.

APLICAÇÕES: comutadores para calha DIN que se podem utilizar para comando de motores, bombas, ventiladores.

APLICAÇÕES: adequados para o controlo automático de disparos eléctricos de potência com um número elevado de manobras. A comutação dos contactos produz-se mediante a excitação ou ausencia de alimentação. Para outras aplicações, fora da categoria de utilização AC-1/AC-7a, consultar a documentação técnica.
CARACTERÍSTICAS: acessoriáveis com contactos auxiliares e cobre-terminais estanques.
NOTA: aconselha-se o uso de um separador em caso de existir vários contactores instalados de maneira contínua para um óptimo funcionamento.

APLICAÇÕES: Estão dotados de um selector de 3 posições (A - O - I) para permitir o fecho ou abertura dos contactos de maneira manual, independentemente da alimentação externa
Posição A: funcionamento como um contactor normal
Posição O: funcionamento como um contactor manual (contactos bloqueados mecânicamente em caso de repouso)
Posição I: funcionamento como contactor manual (contacto comutado incluso em ausência de tensão na bobina de controlo). Quando a bobina se activa, o selector cambiará automáticamente à posição A, mantendo a posição dos contactos.
CARACTERÍSTICAS: acessoriáveis com contactos auxiliares e cobre-terminais estanques
NOTA: aconselha-se o uso de um separador em caso de existir vários contactores instalados de forma consecutiva para um óptimo funcionamento.

CARACTERÍSTICAS: relé com um único estado estável; realiza a comutação dos contactos quando a bobine é energizada, mantendo o estado enquanto está energizada. Acesoriável com contactos auxiliares (excepto GWD6608, GWD6610 e GWD6629) e cobre parafusos selável.
APLICAÇÕES: comando de circuitos em baixa tensão e elevado número de comutações (circuitos de iluminação, aquecimento, ventilação). Estão equipados de seletor de 3 posições (A - O - I) para fazer manualmente o fecho ou a abertura permanente dos contactos, independentemente dos comandos externos:
Posição A: funcionamento automático como relé monoestável.
Posição O: funcionalmente como relé monoestável ou comando manual (contactos bloqueados mecanicamente no estado de repouso).
Posição I: funcionamento como relé monoestável ou comando manual (contactos comutados sem necessidade de comando desde remoto com retorno automático a posição A quando se libera a chave).

APLICAÇÕES: Sinalizam a posição dos contactos (aberto ou fechado).
NOTA: a cada dispositivo pode-se associar 1 contacto auxiliar. os contactos auxiliares não podem ser utilizados com os relés monoestáveis GWD6608, GWD6610 e GWD6629.

APLICAÇÕES: limita o aquecimento dos contactores instalados de maneira consecutiva.
RECOMENDAÇÕES PARA UMA DISSIPAÇÃO DE CALOR ÓPTIMA:
- Temperatura ambiente até 40ºC: 1 espaçador cada 3 contactores instalados de forma consecutiva.
- Temperatura ambiente entre 40ºC e 55ºC: 1 espaçador cada 2 contactores instalados de forma consecutiva.

APLICAÇÕES: permitem proteger os terminais, com o objectivo de impedir a manipulação das conexões.

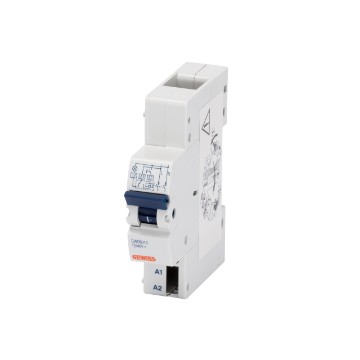

CARACTERÍSTICAS: relé de dois estados estáveis; altera o estado a cada impulso enviado à bobine, conservando o estado até a pulsação seguinte. Acesoriável com contactos auxiliares, comando centralizado ou comando de grupo (excepto GWD6649) até um máximo de 1 acessório por relé.
APLICAÇÕES: comando de circuitos de iluminação no âmbito civil e terciário.
Possibilidade de inibir o comando através de seletor ON/OFF no frontal.
a alavanca indica o estado dos contactos e pode ser usada para o comando manual do relé.

APLICAÇÕES: Sinalizam a posição dos contactos (aberto ou fechado).
NOTA: a cada dispositivo pode-se associar 1 contacto auxiliar. os contactos auxiliares não podem ser utilizados com os passo a passo GWD6649.

NOTA: não pode ser instalado com o relé passo a passo GWD6649.
APLICAÇÕES:
GWD6671: utilizado para centralizar o controlo num único ponto permitindo o ligado ou desligado simultâneo de 2 ou mais relés, independentemente da sua posição. Para poder usar esta função todos os relés devem levar associado este acessório.
- GWD6672: utilizado para o controlo de um único ponto de 2 ou mais grupos de relés centralizados. Para realizar esta função é necessário instalar este acessório em cada grupo de relés centralizado.
EXEMPLO PRÁTICO: É possível centralizar num único ponto o controlo de todos os relés passo a passo instalados numa planta de um edifício, acessoriádos com o GWD6671. Através do acessório GED6672 é possível atuar, desde um único ponto, sobre todo o grupo de relés passo a passo dos diversos pisos do edifício.

APLICAÇÕES: limita o aquecimento dos dispositivos instalados de forma consecutiva.
RECOMENDAÇÕES PARA UMA DISSIPAÇÃO DE CALOR ÓPTIMA:
- Temperatura ambiente até 40ºC: nenhuma limitação.
- Temperatura ambiente até 40°C e 55ºC: nenhuma limitação para relés com bobinas alimentadas em AC, 1 espaçador cada 3 relés em caso de bobinas alimentadas em DC:
- Temperatura entre 55ºC e 70ºC: 1 espaçador cada 3 relés com bobina alimentada em AC. Os relés alimentados em DC não se podem utilizar.

APLICAÇÕES: Controle sobreintensidade: o contacto na saída altera o estado quando a intensidade medida supera o valor "MAX" configurado.
Controle sobreintensidade: o contacto na saída altera o estado quando a intensidade medida desce a baixo do valor "MIN" configurado.
Função janela: o contacto na saída altera o estado quando a intensidade medida não está incluida na janela "MIN"-"MAX" configurada.
Regulação do retardamento de comutação do contacto de um mínimo de 0,1s até um máximo de 10s.
Para as três modalidades de funcionamento, está disponivel a função de memória da superação do parametro configurado.
NOTA: em caso de que resulte necessidade monitorizar intensidades superiores a 10A, utilizar um transformador de corrente (TA).
Se for necessário, conectar o contacto na saída um dispositivo (habitualmente um contactor) adequado ás exigências da linha que se debe accionar.

APLICAÇÕES: Controlo da sequência de fases: se o controlo evidencia que as fases não estão na sequência correcta, o contacto na saída muda de estado.
Falta de fase e neutro: se uma das três fases ou o neutro não estiver presente, o contacto na saída muda de estado.
Controlo de assimetria: se o valor de assimetria medido ultrapassa o limiar definido, o contacto na saída muda de estado.
NOTA: Se necessário, conectar ao contacto na saída um dispositivo (geralmente um contactor) adequado às exigências da linha a comandar.

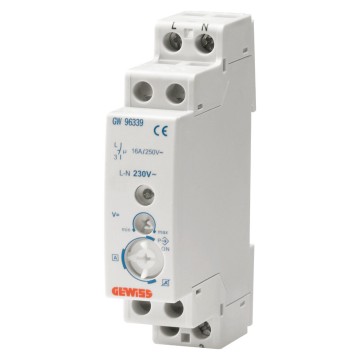

APLICAÇÕES: Controle de subtensão: quando a tensão medida desce por de baixo do valor configurado, o contacto na saída permuta de estado
O contacto comuta novamente quando a tensão medida supera o valor configurado sumado á histéresis.
NOTA: Se for necessário, conectar o contacto na saída um dispositivo (habitualmente um contactor) adequado ás exigências da linha que se deve accionar.

APLICAÇÕES: Controle de subtensão do parametro variável: quando a tensão medida de uma das fases desce por baixo do valor configurado, o contacto na saída permuta de estado.
O parametro de subtensão pode-se regular de 160V a 240V (Fase - Neutro).
NOTA: Se for necessário, conectar o contacto na saída um dispositivo (habitualmente um contactor) adequado ás exigências da linha que se deve accionar.

APLICAÇÕES: O disjuntor BIOCOMFORT remove a tensão alternada da instalação eléctrica quando todas as cargas na zona noite conectadas a ela são desligadas. Não é necessário regular manualmente o limiar de intervenção do relé, pois o disjuntor, graças à função de automemorização, aprende automaticamente o valor da corrente absorvida pelas cargas como limiar de intervenção do disjuntor. Durante o funcionamento do disjuntor, a linha a jusante do BIOCOMFORT é alimentada a uma tensão de monitoramento contínuo (5-230 V dc). Essa tensão evita a formação de campos electromagnéticos na zona de noite e é necessária para restaurar, a qualquer momento, a tensão de rede (230 V ac) se uma carga acender.

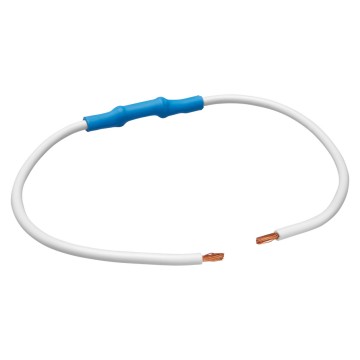

NOTA: carga de base necessária para lâmpadas fluorescente, lâmpada de baixo consumo, lâmpada LED, dimmer, transformadores eletrónicos ou cargas com um consumo menor de 30 mA (ex. cargas com standby).
