Série 48 Caixa de derivação de encastrar

Série 48 Caixa de derivação de encastrar

O sistema mais completo de caixas componíveis de encastrar para derivação e conexão. Ideal para a domótica e para aplicações em âmbito residencial e terciário, o sistema é constituído de quatro famílias:
"•  Série 48 PT DIN - caixas para domótica e derivação com escudo de protecção - IP40".
"•  Série 48 CM - caixas de derivação e conexão de grande capacidade com escudo de protecção - IP40".
"•  Série 48 PT - caixas de derivação e conexão com elemento pára-argamassa - IP40".
"•  Série 48 PTC - caixas modulares para derivação, comando e distribuição com elemento pára-argamassa - IP40/IP55".
Complementam a proposta as caixas para séries domésticas BIG BOX de alta capacidade e robustez específicas também para a domótica.
Versões com materiais Halogen Free.
Produtos com marca IMQ.

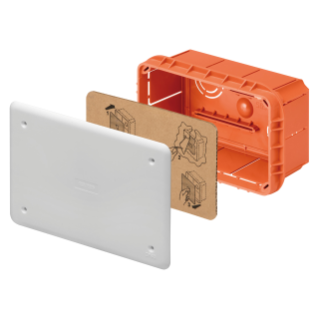

48 PT / PT DIN - Caixas de derivação, conexão e domótica - IP40

Para paredes em alvenaria

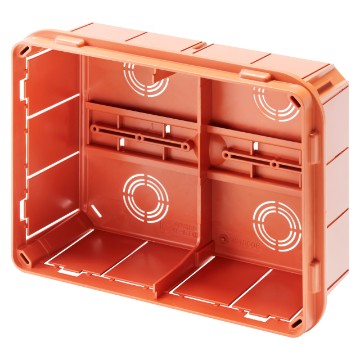

48 PT - Caixas de derivação e conexão dispostas lado a lado - Tampas Branco RAL 9016
48 PT - Caixas de derivação e conexão dispostas lado a lado - Tampas Branco RAL 9016
Código Gewiss
Dim. externas BxHxP (mm)
Prevista compartimentos

Código Gewiss GW48001
Dim. externas BxHxP (mm) 92x92x45
Prevista compartimentos 1
Ir
Código Gewiss GW48002
Dim. externas BxHxP (mm) 118x96x50
Prevista compartimentos 1
Ir
Código Gewiss GW48003
Dim. externas BxHxP (mm) 118x96x70
Prevista compartimentos 1
Ir
Código Gewiss GW48004
Dim. externas BxHxP (mm) 152x98x70
Prevista compartimentos 1
Ir
Código Gewiss GW48005
Dim. externas BxHxP (mm) 160x130x70
Prevista compartimentos 1
Ir
EQUIPAMENTO E NOTAS
48 PT DIN - Caixas de derivação e conexão posicionáveis lado a lado com calha DIN integrada no fundo Tampa Branco RAL 9016
48 PT DIN - Caixas de derivação e conexão posicionáveis lado a lado com calha DIN integrada no fundo Tampa Branco RAL 9016
Código Gewiss
Dim. externas BxHxP (mm)
Prevista compartimentos
Nº mód. EN 50022 para comp.
Aggancio app. domotiche
Potência max dissipável (W)
Nº de suportes GW44720 inst.

Código Gewiss GW48006
Dim. externas BxHxP (mm) 196x152x75
Prevista compartimentos 2
Nº mód. EN 50022 para comp. 4,5
Aggancio app. domotiche Calha DIN
Potência max dissipável (W) 11
Nº de suportes GW44720 inst. 2
Ir
Código Gewiss GW48007
Dim. externas BxHxP (mm) 294x152x75
Prevista compartimentos 3
Nº mód. EN 50022 para comp. 5
Aggancio app. domotiche Calha DIN
Potência max dissipável (W) 13
Nº de suportes GW44720 inst. 3
Ir
Código Gewiss GW48008
Dim. externas BxHxP (mm) 392x152x75
Prevista compartimentos 4
Nº mód. EN 50022 para comp. 5
Aggancio app. domotiche Calha DIN
Potência max dissipável (W) 17
Nº de suportes GW44720 inst. 4
Ir
Código Gewiss GW48009
Dim. externas BxHxP (mm) 480x160x75
Prevista compartimentos 3
Nº mód. EN 50022 para comp. 8
Aggancio app. domotiche Calha DIN
Potência max dissipável (W) 25
Nº de suportes GW44720 inst. 5
Ir
Código Gewiss GW48010
Dim. externas BxHxP (mm) 516x202x90
Prevista compartimentos 3
Nº mód. EN 50022 para comp. 9
Aggancio app. domotiche Calha DIN
Potência max dissipável (W) 29
Nº de suportes GW44720 inst. 5
Ir
Código Gewiss GW48011
Dim. externas BxHxP (mm) 516x294x90
Prevista compartimentos 6
Nº mód. EN 50022 para comp. 4
Aggancio app. domotiche Calha DIN
Potência max dissipável (W) 30
Nº de suportes GW44720 inst. 5
Ir
EQUIPAMENTO E NOTAS

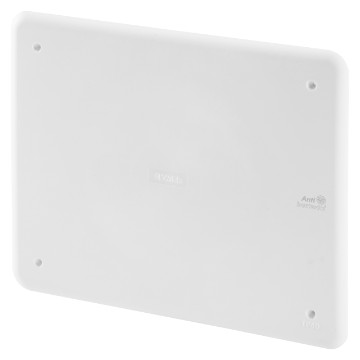

Antibacterial shockproof lids

Acessórios técnicos para 48 PT / PT DIN e 48 PT DIN GREEN WALL

Acessórios técnicos

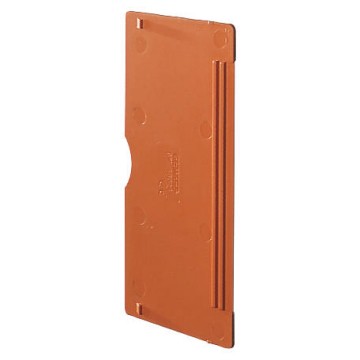

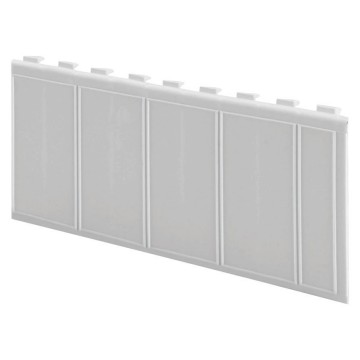

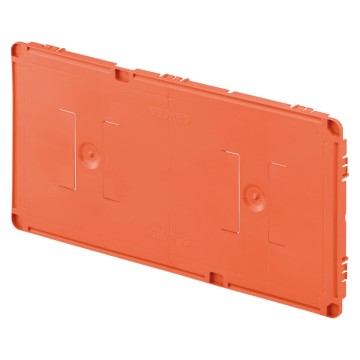

Escudo de protecção para caixas de derivação, conexão e domótica
Escudo de protecção para caixas de derivação, conexão e domótica
Código Gewiss
Para caixas PT DIN
Para caixas P T DIN GREEN WALL

Código Gewiss GW48006P
Para caixas PT DIN GW48006
Para caixas P T DIN GREEN WALL GW48006PM e GW48126PM
Ir
Código Gewiss GW48007P
Para caixas PT DIN GW48007
Para caixas P T DIN GREEN WALL GW48007PM
Ir
Código Gewiss GW48008P
Para caixas PT DIN GW48008
Para caixas P T DIN GREEN WALL GW48008PM
Ir
Código Gewiss GW48009P
Para caixas PT DIN GW48009
Para caixas P T DIN GREEN WALL GW48009PM
Ir
Código Gewiss GW48010P
Para caixas PT DIN GW48010
Para caixas P T DIN GREEN WALL -
Ir
Código Gewiss GW48011P
Para caixas PT DIN GW48011
Para caixas P T DIN GREEN WALL -
Ir
EQUIPAMENTO E NOTAS

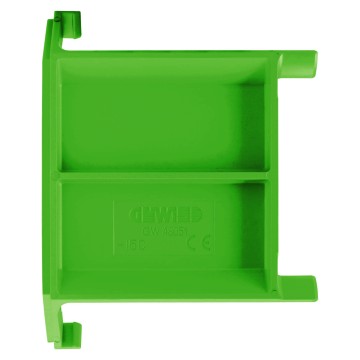

Elemento de união para caixas PT / PT DIN e PT DIN GREEN WALL
Elemento de união para caixas PT / PT DIN e PT DIN GREEN WALL
Código Gewiss
Para caixas PT / PT DIN
Para caixas P T DIN GREEN WALL

Código Gewiss GW48051
Para caixas PT / PT DIN GW48003 - GW48011
Para caixas P T DIN GREEN WALL GW48006PM - GW48009PM
Ir
EQUIPAMENTO E NOTAS

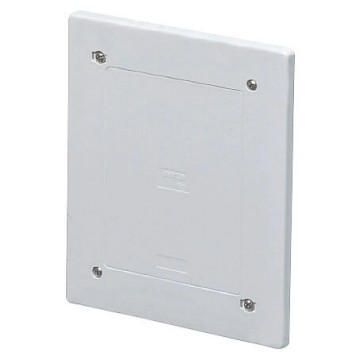

Tampas baixas antichoque de alta resistência para caixas PT / PT DIN e PT DIN GREEN WALL Branco RAL 9016 - IP40
Tampas baixas antichoque de alta resistência para caixas PT / PT DIN e PT DIN GREEN WALL Branco RAL 9016 - IP40
Código Gewiss
Apto para
Resistên. golpes

Código Gewiss GW48013
Apto para GW48001
Resistên. golpes IK10
Ir
Código Gewiss GW48014
Apto para GW48002 - GW48003
Resistên. golpes IK10
Ir
Código Gewiss GW48015
Apto para GW48004
Resistên. golpes IK10
Ir
Código Gewiss GW48016
Apto para GW48005
Resistên. golpes IK10
Ir
Código Gewiss GW48017
Apto para GW48006 e GW48006PM
Resistên. golpes IK10
Ir
Código Gewiss GW48018
Apto para GW48007 e GW48007PM
Resistên. golpes IK10
Ir
Código Gewiss GW48019
Apto para GW48008 e GW48008PM
Resistên. golpes IK10
Ir
Código Gewiss GW48020
Apto para GW48009 e GW48009PM
Resistên. golpes IK10
Ir
Código Gewiss GW48021
Apto para GW48010
Resistên. golpes IK10
Ir
Código Gewiss GW48022
Apto para GW48011
Resistên. golpes IK10
Ir
VER TODOS
EQUIPAMENTO E NOTAS
Tampas altas para caixas PT / PT DIN e PT DIN GREEN WALL - Branco RAL 9016 - IP40
Tampas altas para caixas PT / PT DIN e PT DIN GREEN WALL - Branco RAL 9016 - IP40
Código Gewiss
Apto para

Código Gewiss GW48084
Apto para GW48004
Ir
Código Gewiss GW48085
Apto para GW48005
Ir
Código Gewiss GW48086
Apto para GW48006 e GW48006PM
Ir
Código Gewiss GW48087
Apto para GW48007 e GW48007PM
Ir
Código Gewiss GW48088
Apto para GW48008 e GW48008PM
Ir
EQUIPAMENTO E NOTAS

44 ME - Réguas de terminais equipotênciais unipolares

Réguas de terminais dispostas lado a lado

Acessórios para réguas de terminais dispostas lado a lado

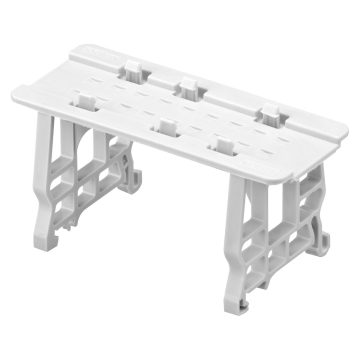

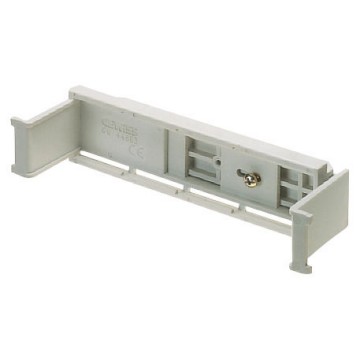

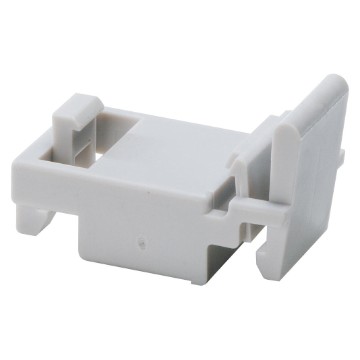

Suporte para a fixação na calha DIN das réguas de terminais dispostas lado a lado
Suporte para a fixação na calha DIN das réguas de terminais dispostas lado a lado
Código Gewiss
Réguas equipotênciais
Fixação da régua terminais
Fissaggio sulla guida DIN

Código Gewiss GW44720
Réguas equipotênciais GW44704, GW44706, GW44708
Fixação da régua terminais Em pressão
Fissaggio sulla guida DIN De encastrar
Ir
EQUIPAMENTO E NOTAS

Réguas componíveis

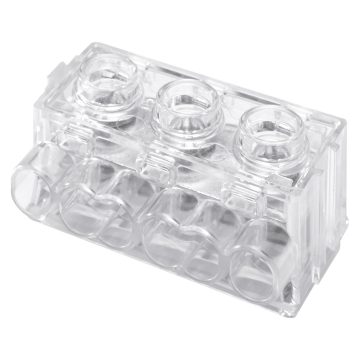

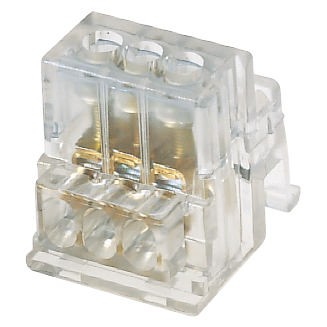

Réguas de terminais com aperto indirecto com revestimento - 450 V - T 85°C - Transparente
Réguas de terminais com aperto indirecto com revestimento - 450 V - T 85°C - Transparente
Código Gewiss
Capacid. ligação

Código Gewiss GW44671
Capacid. ligação 3 vias x 6 mm²
Ir
Código Gewiss GW44672
Capacid. ligação 5 vias x 6 mm²
Ir
Código Gewiss GW44673
Capacid. ligação 4 vias x 16 mm²
Ir
Código Gewiss GW44674
Capacid. ligação 2 vias x 16 mm² + 3 vias x 6 mm²
Ir
Código Gewiss GW44675
Capacid. ligação 2 vias x 16 mm² + 9 vias x 6 mm²
Ir
Código Gewiss GW44676
Capacid. ligação 2 vias x 35 mm² + 4 vias x 16 mm²
Ir
EQUIPAMENTO E NOTAS

Acessórios para réguas de terminais componíveis

Adaptador para a fixação das réguas de terminais componíveis
Adaptador para a fixação das réguas de terminais componíveis
Código Gewiss
Réguas equipotênciais
Fixação da régua terminais

Código Gewiss GW44682
Réguas equipotênciais De GW44671 a GW44676
Fixação da régua terminais De encastrar
Ir
EQUIPAMENTO E NOTAS

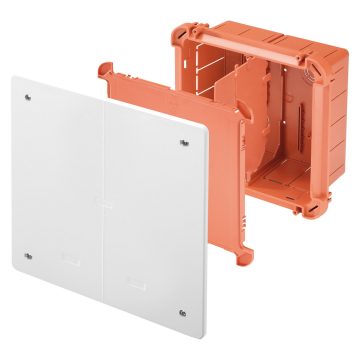

48CM - Caixas de derivação e ligação de grande capacidade - IP40

Tampa baixa

Caixas de derivação e conexão dispostas lado a lado para montantes - Tampa baixa selável Branco RAL 9016
Caixas de derivação e conexão dispostas lado a lado para montantes - Tampa baixa selável Branco RAL 9016
Código Gewiss
Dim. externas BxHxP (mm)
Prevista compartimentos
Potência max dissipável (W)

Código Gewiss GW48207
Dim. externas BxHxP (mm) 260x260x121
Prevista compartimentos 2
Potência max dissipável (W) 13
Ir
Código Gewiss GW48211
Dim. externas BxHxP (mm) 520x260x121
Prevista compartimentos 5
Potência max dissipável (W) 30
Ir
EQUIPAMENTO E NOTAS

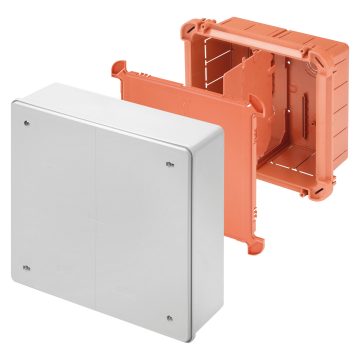

Tampa alta

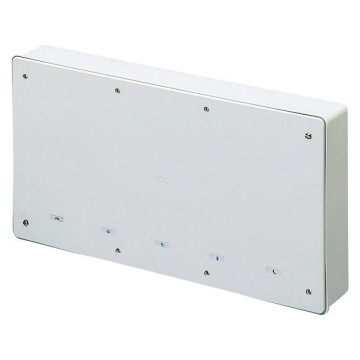

Caixas de derivação e conexão dispostas lado a lado para montantes - Tampa alta selável Cinza RAL 7035
Caixas de derivação e conexão dispostas lado a lado para montantes - Tampa alta selável Cinza RAL 7035
Código Gewiss
Dim. externas BxHxP (mm)
Prevista compartimentos
Potência max dissipável (W)

Código Gewiss GW48227
Dim. externas BxHxP (mm) 260x260x121
Prevista compartimentos 2
Potência max dissipável (W) 13
Ir
Código Gewiss GW48231
Dim. externas BxHxP (mm) 520x260x121
Prevista compartimentos 5
Potência max dissipável (W) 30
Ir
EQUIPAMENTO E NOTAS

Acessórios técnicos para 48 CM e 48 CM GREEN WALL

Acessórios técnicos

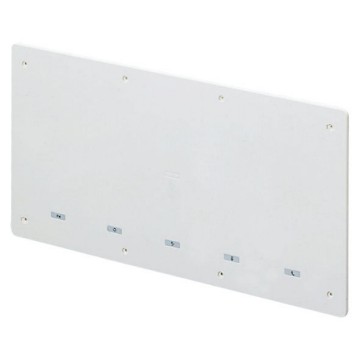

Tampas altas seláveis à prova de choques para caixas agrupáveis - Cinza RAL 7035 - IP44
Tampas altas seláveis à prova de choques para caixas agrupáveis - Cinza RAL 7035 - IP44
Código Gewiss
Para caixas dim.
Resistên. golpes

Código Gewiss GW48267
Para caixas dim. 260x260
Resistên. golpes IK10
Ir
Código Gewiss GW48271
Para caixas dim. 520x260
Resistên. golpes IK10
Ir
EQUIPAMENTO E NOTAS

48 PTC - Caixas modulares para derivação, comando e distribuição

Caixas com tampa - IP55

Caixas de derivação e conexão modulares de encastrar estanques Tampas antichoque - Cinza RAL 7035
Caixas de derivação e conexão modulares de encastrar estanques Tampas antichoque - Cinza RAL 7035
Código Gewiss
Dim. externas BxHxP (mm)
Prevista compartimentos

Código Gewiss GW48671
Dim. externas BxHxP (mm) 138x169x70
Prevista compartimentos 1
Ir
Código Gewiss GW48672
Dim. externas BxHxP (mm) 308x169x70
Prevista compartimentos 2
Ir
Código Gewiss GW48673
Dim. externas BxHxP (mm) 398x169x70
Prevista compartimentos 3
Ir
EQUIPAMENTO E NOTAS

Caixa com tampa transparente à prova de choque - IP55

Caixa de derivação e conexão modulares de encastrar estanque Tampa antichoque - Transparente
Caixa de derivação e conexão modulares de encastrar estanque Tampa antichoque - Transparente
Código Gewiss
Dim. externas BxHxP (mm)
Prevista compartimentos

Código Gewiss GW48691
Dim. externas BxHxP (mm) 138x169x70
Prevista compartimentos 1
Ir
EQUIPAMENTO E NOTAS

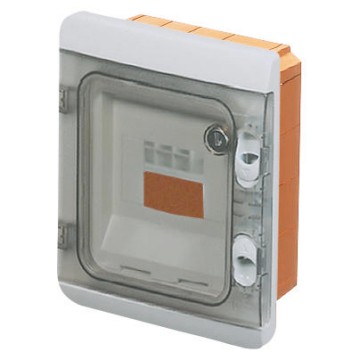

Quadros de electricidade componíveis com porta transparente fumada - IP55

Quadros de electricidade componíveis de encastrar estanques com frentes à prova de choque Cinza RAL 7035
Quadros de electricidade componíveis de encastrar estanques com frentes à prova de choque Cinza RAL 7035
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Dim. da frente BxA (mm)
Potência dissipável (W)

Código Gewiss GW48681
N. mód. EN 50022 6
Dim. externas BxHxP (mm) 138x169x70
Dim. da frente BxA (mm) 175x210
Potência dissipável (W) 15
Ir
Código Gewiss GW48682
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 308x169x70
Dim. da frente BxA (mm) 345x210
Potência dissipável (W) 25
Ir
EQUIPAMENTO E NOTAS

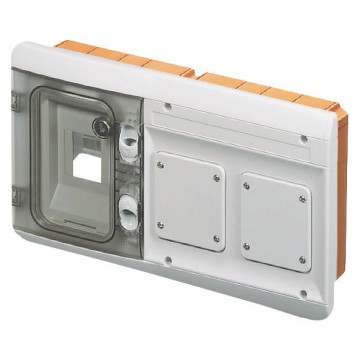

Quadro eléctrico combinado de encastrar estanque previsto para aparelhos modulares e para 2 flanges de 85x75 mm para montagem de tomadas Norma IEC 309 - Frente à prova de choques - Cinza RAL 7035
Quadro eléctrico combinado de encastrar estanque previsto para aparelhos modulares e para 2 flanges de 85x75 mm para montagem de tomadas Norma IEC 309 - Frente à prova de choques - Cinza RAL 7035
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Dim. da frente BxA (mm)
Potência dissipável (W)

Código Gewiss GW48686
N. mód. EN 50022 4
Dim. externas BxHxP (mm) 308x169x70
Dim. da frente BxA (mm) 345x210
Potência dissipável (W) 19
Ir
EQUIPAMENTO E NOTAS

Acessórios técnicos

Separador interno para caixas PTC
Separador interno para caixas PTC
Código Gewiss
Para caixas dim.

Código Gewiss GW48024
Para caixas dim. 398x169x70 308x169x70 mm
Ir
EQUIPAMENTO E NOTAS
União para acoplamento das caixas PTC
União para acoplamento das caixas PTC
Código Gewiss
Descrição

Código Gewiss GW48026
Descrição Fixação por mola
Ir
EQUIPAMENTO E NOTAS
Suportes de prolongamento reguláveis em aço zincado para fixação traseira, com parafusos autorroscantes - Kit de 4 suportes - Série 70 RT
Suportes de prolongamento reguláveis em aço zincado para fixação traseira, com parafusos autorroscantes - Kit de 4 suportes - Série 70 RT
Código Gewiss
Distância regulável

Código Gewiss GW70009
Distância regulável 90 - 160 mm
Ir
EQUIPAMENTO E NOTAS
Calha para fixação das réguas de terminais equipotenciais nas caixas componíveis de encastrar PTC
Calha para fixação das réguas de terminais equipotenciais nas caixas componíveis de encastrar PTC
Código Gewiss
Réguas instaláveis

Código Gewiss GW44683
Réguas instaláveis 4xGW44671; 3xGW44672; 2xGW44673; 2xGW44674; 1xGW44675
Ir
EQUIPAMENTO E NOTAS

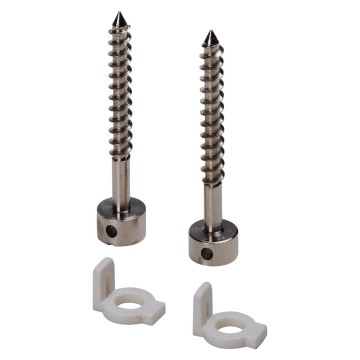

Kit para selagem com chumbo de tampas/frontais de caixas PTC 2 parafusos com cabeça de furo passante
Kit para selagem com chumbo de tampas/frontais de caixas PTC 2 parafusos com cabeça de furo passante
Código Gewiss
Descrição
Dimensões parafusos (mm)

Código Gewiss GW48643
Descrição Prafuso em latão níquel
Dimensões parafusos (mm) Ø 4x32
Ir
EQUIPAMENTO E NOTAS

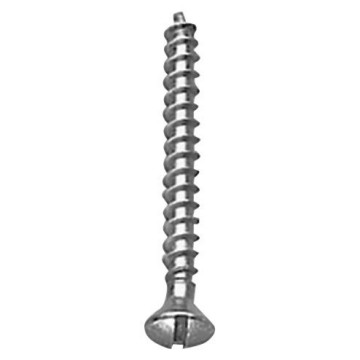

Kit de 4 parafusos compridos auto-roscantes com espaçadores para fixação das tampas e das frentes
Kit de 4 parafusos compridos auto-roscantes com espaçadores para fixação das tampas e das frentes
Código Gewiss
Dimensões parafusos (mm)
Espessura espaçador (mm)

Código Gewiss GW48645
Dimensões parafusos (mm) Ø 4x45
Espessura espaçador (mm) Máx 10 mm reduzível
Ir
EQUIPAMENTO E NOTAS
Fechadura de segurança cilíndrica estanque
Fechadura de segurança cilíndrica estanque
Código Gewiss
Para quadros electricidade
Material

Código Gewiss GW48644
Para quadros electricidade Série 48 PTC e 42 RV
Material Metal fundido
Ir
EQUIPAMENTO E NOTAS

Sobresselentes

Tampa à prova de choques, transparente, estanque, para caixas de derivação PTC - IP55
Tampa à prova de choques, transparente, estanque, para caixas de derivação PTC - IP55
Código Gewiss
Para caixas dim.

Código Gewiss GW48651
Para caixas dim. 138x169x70
Ir
EQUIPAMENTO E NOTAS
Profiling
Soluções à sua medida
OS PRODUTOS E AS SOLUÇÕES PARA QUALQUER NECESSIDADE
ou
Registe-se agora
Erro de envio da solicitação.
Por favor tente de novo mais tarde!
Obrigado!
A sua solicitação foi enviada corretamente
