Série GW FIT<br />Acessórios para instalação elétrica

Série GW FIT
Acessórios para instalação elétrica

Fixadores de cabos

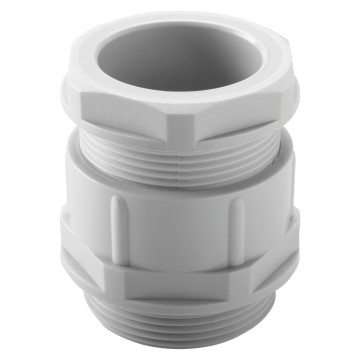

União-cabo em nylon passo PG, cinza RAL 7035 - IP66
União-cabo em nylon passo PG, cinza RAL 7035 - IP66
Código Gewiss
Passo PG
Ø furo de montagem (mm)
Para cabos Ø (mm)

Código Gewiss GW52001
Passo PG 7
Ø furo de montagem (mm) 12.5
Para cabos Ø (mm) de 3 a 6
Ir
Código Gewiss GW52002
Passo PG 9
Ø furo de montagem (mm) 16
Para cabos Ø (mm) de 6 a 8
Ir
Código Gewiss GW52003
Passo PG 11
Ø furo de montagem (mm) 19
Para cabos Ø (mm) de 8 a 10,5
Ir
Código Gewiss GW52004
Passo PG 13.5
Ø furo de montagem (mm) 20
Para cabos Ø (mm) de 9 a 12,5
Ir
Código Gewiss GW52005
Passo PG 16
Ø furo de montagem (mm) 23
Para cabos Ø (mm) de 13 a 16
Ir
Código Gewiss GW52006
Passo PG 21
Ø furo de montagem (mm) 29
Para cabos Ø (mm) de 9 a 10 / de 17 a 20
Ir
Código Gewiss GW52007
Passo PG 29
Ø furo de montagem (mm) 37
Para cabos Ø (mm) de 13,5 a 15 / de 21 a 26
Ir
Código Gewiss GW52008
Passo PG 36
Ø furo de montagem (mm) 48
Para cabos Ø (mm) de 17 a 20 / de 30 a 34
Ir
Código Gewiss GW52009
Passo PG 42
Ø furo de montagem (mm) 54
Para cabos Ø (mm) de 36 a 39 / de 40 a 43
Ir
Código Gewiss GW52010
Passo PG 48
Ø furo de montagem (mm) 60
Para cabos Ø (mm) de 38 a 40 / de 46 a 50
Ir
EQUIPAMENTO E NOTAS
União-cabo em nylon passo PG, cinza RAL 7035 - IP68
União-cabo em nylon passo PG, cinza RAL 7035 - IP68
Código Gewiss
Passo PG
Ø furo de montagem (mm)
Para cabos Ø (mm)

Código Gewiss GW52071
Passo PG 7
Ø furo de montagem (mm) 12.5
Para cabos Ø (mm) de 3,5 a 6,5
Ir
Código Gewiss GW52072
Passo PG 9
Ø furo de montagem (mm) 16
Para cabos Ø (mm) de 4 a 8
Ir
Código Gewiss GW52073
Passo PG 11
Ø furo de montagem (mm) 19
Para cabos Ø (mm) de 5 a 10
Ir
Código Gewiss GW52074
Passo PG 13.5
Ø furo de montagem (mm) 20
Para cabos Ø (mm) de 6 a 12
Ir
Código Gewiss GW52075
Passo PG 16
Ø furo de montagem (mm) 23
Para cabos Ø (mm) de 10 a 14
Ir
Código Gewiss GW52076
Passo PG 21
Ø furo de montagem (mm) 29
Para cabos Ø (mm) de 13 a 18
Ir
Código Gewiss GW52077
Passo PG 29
Ø furo de montagem (mm) 37
Para cabos Ø (mm) de 18 a 25
Ir
Código Gewiss GW52078
Passo PG 36
Ø furo de montagem (mm) 48
Para cabos Ø (mm) de 22 a 32
Ir
Código Gewiss GW52079
Passo PG 42
Ø furo de montagem (mm) 54
Para cabos Ø (mm) de 30 a 38
Ir
Código Gewiss GW52080
Passo PG 48
Ø furo de montagem (mm) 60
Para cabos Ø (mm) de 34 a 44
Ir
EQUIPAMENTO E NOTAS
União-cabo em nylon passo MÉTRICO, cinza RAL 7035 - IP68
União-cabo em nylon passo MÉTRICO, cinza RAL 7035 - IP68
Código Gewiss
Passo ISO
Ø furo de montagem (mm)
Para cabos Ø (mm)

Código Gewiss GW52042
Passo ISO 12x1,25
Ø furo de montagem (mm) 12
Para cabos Ø (mm) de 3 a 6,5
Ir
Código Gewiss GW52043
Passo ISO 16x1,5
Ø furo de montagem (mm) 16
Para cabos Ø (mm) de 5 a 10
Ir
Código Gewiss GW52044
Passo ISO 20x1,5
Ø furo de montagem (mm) 20
Para cabos Ø (mm) de 10 a 14
Ir
Código Gewiss GW52045
Passo ISO 25x1,5
Ø furo de montagem (mm) 25
Para cabos Ø (mm) de 13 a 18
Ir
Código Gewiss GW52046
Passo ISO 32x1,5
Ø furo de montagem (mm) 32
Para cabos Ø (mm) de 18 a 25
Ir
Código Gewiss GW52047
Passo ISO 40x1,5
Ø furo de montagem (mm) 40
Para cabos Ø (mm) de 22 a 32
Ir
Código Gewiss GW52048
Passo ISO 50x1,5
Ø furo de montagem (mm) 50
Para cabos Ø (mm) de 30 a 38
Ir
Código Gewiss GW52049
Passo ISO 63x1,5
Ø furo de montagem (mm) 63
Para cabos Ø (mm) de 35 a 44
Ir
EQUIPAMENTO E NOTAS
União-cabo em nylon passo PG com alojamento para tubo rígido, cinza RAL 7035 - IP66
União-cabo em nylon passo PG com alojamento para tubo rígido, cinza RAL 7035 - IP66
Código Gewiss
Passo PG
Ø furo de montagem (mm)
Para tubos Ø exterior (mm)
Para cabos Ø (mm)

Código Gewiss GW52024
Passo PG 13.5
Ø furo de montagem (mm) 20
Para tubos Ø exterior (mm) 16
Para cabos Ø (mm) de 9 a 12,5
Ir
Código Gewiss GW52025
Passo PG 16
Ø furo de montagem (mm) 23
Para tubos Ø exterior (mm) 20
Para cabos Ø (mm) de 13 a 16
Ir
Código Gewiss GW52026
Passo PG 21
Ø furo de montagem (mm) 29
Para tubos Ø exterior (mm) 25
Para cabos Ø (mm) de 9 a 10 / de 17 a 20
Ir
Código Gewiss GW52027
Passo PG 29
Ø furo de montagem (mm) 37
Para tubos Ø exterior (mm) 32
Para cabos Ø (mm) de 13,5 a 15 / de 21 a 26
Ir
Código Gewiss GW52028
Passo PG 36
Ø furo de montagem (mm) 48
Para tubos Ø exterior (mm) 40
Para cabos Ø (mm) de 17 a 20 / de 30 a 34
Ir
Código Gewiss GW52029
Passo PG 42
Ø furo de montagem (mm) 54
Para tubos Ø exterior (mm) 50
Para cabos Ø (mm) de 36 a 39 / de 40 a 43
Ir
EQUIPAMENTO E NOTAS
União-cabo em nylon passo PG, cinza RAL 7035 - IP54
União-cabo em nylon passo PG, cinza RAL 7035 - IP54
Código Gewiss
Passo PG
Ø furo de montagem (mm)
Para cabos Ø (mm)

Código Gewiss GW52081
Passo PG 7
Ø furo de montagem (mm) 12.5
Para cabos Ø (mm) de 4 a 6
Ir
Código Gewiss GW52082
Passo PG 9
Ø furo de montagem (mm) 16
Para cabos Ø (mm) de 4,5 a 7
Ir
Código Gewiss GW52083
Passo PG 11
Ø furo de montagem (mm) 19
Para cabos Ø (mm) de 6 a 9
Ir
Código Gewiss GW52084
Passo PG 13.5
Ø furo de montagem (mm) 20
Para cabos Ø (mm) de 9 a 12
Ir
Código Gewiss GW52085
Passo PG 16
Ø furo de montagem (mm) 23
Para cabos Ø (mm) de 11 a 14
Ir
Código Gewiss GW52086
Passo PG 21
Ø furo de montagem (mm) 29
Para cabos Ø (mm) de 14 a 18
Ir
Código Gewiss GW52087
Passo PG 29
Ø furo de montagem (mm) 37
Para cabos Ø (mm) de 18 a 25
Ir
Código Gewiss GW52088
Passo PG 36
Ø furo de montagem (mm) 48
Para cabos Ø (mm) de 26 a 32
Ir

Tampas de fechamento

Tampas de fechamento em nylon, cinza RAL 7035 - IP65
Tampas de fechamento em nylon, cinza RAL 7035 - IP65
Código Gewiss
Passo

Código Gewiss GW52361
Passo PG7
Ir
Código Gewiss GW52362
Passo PG9
Ir
Código Gewiss GW52363
Passo PG11
Ir
Código Gewiss GW52364
Passo PG13,5
Ir
Código Gewiss GW52365
Passo PG16
Ir
Código Gewiss GW52366
Passo PG21
Ir
Código Gewiss GW52367
Passo PG29
Ir
Código Gewiss GW52368
Passo PG36
Ir
Código Gewiss GW52369
Passo PG42
Ir
Código Gewiss GW52370
Passo PG48
Ir
Código Gewiss GW52372
Passo M12
Ir
Código Gewiss GW52373
Passo M16
Ir
Código Gewiss GW52374
Passo M20
Ir
Código Gewiss GW52375
Passo M25
Ir
Código Gewiss GW52376
Passo M32
Ir
Código Gewiss GW52377
Passo M40
Ir
Código Gewiss GW52378
Passo M50
Ir
Código Gewiss GW52379
Passo M63
Ir
EQUIPAMENTO E NOTAS
O-ring para tampas de fechamento
O-ring para tampas de fechamento
Código Gewiss
Para tampas de parafuso

Código Gewiss GW52441
Para tampas de parafuso PG7
Ir
Código Gewiss GW52442
Para tampas de parafuso PG9
Ir
Código Gewiss GW52443
Para tampas de parafuso PG11
Ir
Código Gewiss GW52444
Para tampas de parafuso PG13,5
Ir
Código Gewiss GW52445
Para tampas de parafuso PG16
Ir
Código Gewiss GW52446
Para tampas de parafuso PG21
Ir
Código Gewiss GW52447
Para tampas de parafuso PG29
Ir
Código Gewiss GW52448
Para tampas de parafuso PG36
Ir
Código Gewiss GW52449
Para tampas de parafuso PG42
Ir
Código Gewiss GW52450
Para tampas de parafuso PG48
Ir
Código Gewiss GW52452
Para tampas de parafuso M12
Ir
Código Gewiss GW52453
Para tampas de parafuso M16
Ir
Código Gewiss GW52454
Para tampas de parafuso M20
Ir
Código Gewiss GW52455
Para tampas de parafuso M25
Ir
Código Gewiss GW52456
Para tampas de parafuso M32
Ir
Código Gewiss GW52457
Para tampas de parafuso M40
Ir
Código Gewiss GW52458
Para tampas de parafuso M50
Ir
Código Gewiss GW52459
Para tampas de parafuso M63
Ir

Porcas de fixação

Porcas de fixação sextavadas em nylon - Cinza RAL 7035
Porcas de fixação sextavadas em nylon - Cinza RAL 7035
Código Gewiss
Passo

Código Gewiss GW52341
Passo PG7
Ir
Código Gewiss GW52342
Passo PG9
Ir
Código Gewiss GW52343
Passo PG11
Ir
Código Gewiss GW52344
Passo PG13,5
Ir
Código Gewiss GW52345
Passo PG16
Ir
Código Gewiss GW52346
Passo PG21
Ir
Código Gewiss GW52347
Passo PG29
Ir
Código Gewiss GW52348
Passo PG36
Ir
Código Gewiss GW52349
Passo PG42
Ir
Código Gewiss GW52350
Passo PG48
Ir
Código Gewiss GW52352
Passo M12
Ir
Código Gewiss GW52353
Passo M16
Ir
Código Gewiss GW52354
Passo M20
Ir
Código Gewiss GW52355
Passo M25
Ir
Código Gewiss GW52356
Passo M32
Ir
Código Gewiss GW52357
Passo M40
Ir
Código Gewiss GW52358
Passo M50
Ir
Código Gewiss GW52359
Passo M63
Ir

Uniões e passa-cabo

Uniões tubo/caixa em polímero à prova de choques Cinza RAL 7035
Uniões tubo/caixa em polímero à prova de choques Cinza RAL 7035
Código Gewiss
Para tubos Ø exterior (mm)
Ø furo de montagem (mm)
Grau IP com tubos rígidos
Grau IP com tubos ondulados

Código Gewiss GW50415
Para tubos Ø exterior (mm) 16
Ø furo de montagem (mm) 20
Grau IP com tubos rígidos IP66
Grau IP com tubos ondulados IP54
Ir
Código Gewiss GW50416
Para tubos Ø exterior (mm) 20
Ø furo de montagem (mm) 23
Grau IP com tubos rígidos IP66
Grau IP com tubos ondulados IP54
Ir
Código Gewiss GW50417
Para tubos Ø exterior (mm) 25
Ø furo de montagem (mm) 29
Grau IP com tubos rígidos IP66
Grau IP com tubos ondulados IP54
Ir
Código Gewiss GW50418
Para tubos Ø exterior (mm) 32
Ø furo de montagem (mm) 37
Grau IP com tubos rígidos IP66
Grau IP com tubos ondulados IP54
Ir
Código Gewiss GW50419
Para tubos Ø exterior (mm) 40
Ø furo de montagem (mm) 48
Grau IP com tubos rígidos IP66
Grau IP com tubos ondulados IP44
Ir
Código Gewiss GW50420
Para tubos Ø exterior (mm) 50
Ø furo de montagem (mm) 54
Grau IP com tubos rígidos IP66
Grau IP com tubos ondulados IP44
Ir
EQUIPAMENTO E NOTAS
Uniões tubo/caixa em polímero flexível Cinza RAL 7035 - IP44
Uniões tubo/caixa em polímero flexível Cinza RAL 7035 - IP44
Código Gewiss
Para tubos Ø exterior (mm)
Ø furo de montagem (mm)

Código Gewiss GW50421
Para tubos Ø exterior (mm) 16
Ø furo de montagem (mm) 23
Ir
Código Gewiss GW50422
Para tubos Ø exterior (mm) 20
Ø furo de montagem (mm) 23
Ir
Código Gewiss GW50423
Para tubos Ø exterior (mm) 20
Ø furo de montagem (mm) 29
Ir
Código Gewiss GW50424
Para tubos Ø exterior (mm) 25
Ø furo de montagem (mm) 29
Ir
Código Gewiss GW50425
Para tubos Ø exterior (mm) 32
Ø furo de montagem (mm) 37
Ir
Código Gewiss GW50426
Para tubos Ø exterior (mm) 40
Ø furo de montagem (mm) 37
Ir
Código Gewiss GW50427
Para tubos Ø exterior (mm) 50
Ø furo de montagem (mm) 48
Ir
EQUIPAMENTO E NOTAS

União-cabos

União-cabos e metal - IP65
União-cabos e metal - IP65
Código Gewiss
Tipo filête
Juntas Ø (mm)

Código Gewiss GW76841
Tipo filête PG11
Juntas Ø (mm) 7,5 / 10 / 12,5
Ir
Código Gewiss GW76842
Tipo filête PG13,5
Juntas Ø (mm) 7,5 / 10 / 12,5
Ir
Código Gewiss GW76843
Tipo filête PG16
Juntas Ø (mm) 7,5 / 10 / 12,5
Ir
Código Gewiss GW76844
Tipo filête PG21
Juntas Ø (mm) 10 / 13 / 16 / 19
Ir
Código Gewiss GW76845
Tipo filête PG29
Juntas Ø (mm) 18 / 21 / 24 / 27
Ir
Código Gewiss GW76846
Tipo filête PG36
Juntas Ø (mm) 24 / 27 / 30 / 33
Ir
Código Gewiss GW76847
Tipo filête PG42
Juntas Ø (mm) 30 / 33 / 36 / 39
Ir
Código Gewiss GW76848
Tipo filête M20
Juntas Ø (mm) 4 / 7 / 10 / 13
Ir
Código Gewiss GW76849
Tipo filête M25
Juntas Ø (mm) 8,5 / 11,5 / 14,5 / 17,5
Ir
Código Gewiss GW76850
Tipo filête M32
Juntas Ø (mm) 16 / 19 / 22 / 25
Ir
Código Gewiss GW76851
Tipo filête M40
Juntas Ø (mm) 23 / 26 / 29 / 32
Ir
Código Gewiss GW76852
Tipo filête M50
Juntas Ø (mm) 30 / 33 / 36 / 39
Ir
EQUIPAMENTO E NOTAS
União-cabos e metal - IP68
União-cabos e metal - IP68
Código Gewiss
Tipo filête
Para cabos Ø (mm)

Código Gewiss GW76825
Tipo filête PG11
Para cabos Ø (mm) de 4 a 9
Ir
Código Gewiss GW76826
Tipo filête PG13,5
Para cabos Ø (mm) de 7 a 11
Ir
Código Gewiss GW76827
Tipo filête PG16
Para cabos Ø (mm) de 10 a 13
Ir
Código Gewiss GW76828
Tipo filête PG21
Para cabos Ø (mm) de 12 a 17
Ir
Código Gewiss GW76829
Tipo filête PG29
Para cabos Ø (mm) de 17 a 24
Ir
Código Gewiss GW76830
Tipo filête PG36
Para cabos Ø (mm) de 20 a 26 / de 27 a 34
Ir
Código Gewiss GW76897
Tipo filête PG42
Para cabos Ø (mm) de 32 a 36
Ir
Código Gewiss GW76894
Tipo filête M12
Para cabos Ø (mm) de 3 a 6,5
Ir
Código Gewiss GW76896
Tipo filête M16
Para cabos Ø (mm) de 4 a 9
Ir
Código Gewiss GW76831
Tipo filête M20
Para cabos Ø (mm) de 10 a 13
Ir
Código Gewiss GW76832
Tipo filête M25
Para cabos Ø (mm) de 12 a 17
Ir
Código Gewiss GW76833
Tipo filête M32
Para cabos Ø (mm) de 14 a 21
Ir
Código Gewiss GW76834
Tipo filête M40
Para cabos Ø (mm) de 19 a 27
Ir
Código Gewiss GW76835
Tipo filête M50
Para cabos Ø (mm) de 25 a 34
Ir
Código Gewiss GW76895
Tipo filête M63
Para cabos Ø (mm) de 34 a 48
Ir
EQUIPAMENTO E NOTAS

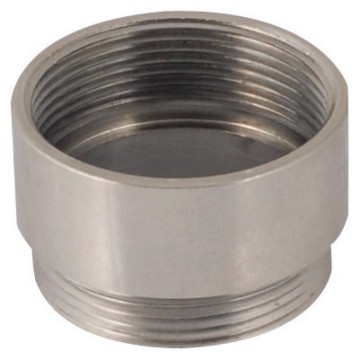

Ampliadores

Ampliadores em metal - IP65
Ampliadores em metal - IP65
Código Gewiss
Rosca macho
Rosca fêmea

Código Gewiss GW76865
Rosca macho PG11
Rosca fêmea PG13,5
Ir
Código Gewiss GW76866
Rosca macho PG13,5
Rosca fêmea PG16
Ir
Código Gewiss GW76867
Rosca macho PG16
Rosca fêmea PG21
Ir
Código Gewiss GW76868
Rosca macho PG21
Rosca fêmea PG29
Ir
Código Gewiss GW76869
Rosca macho PG29
Rosca fêmea PG36
Ir
Código Gewiss GW76870
Rosca macho M20
Rosca fêmea M25
Ir
Código Gewiss GW76871
Rosca macho M25
Rosca fêmea M32
Ir
Código Gewiss GW76872
Rosca macho M32
Rosca fêmea M40
Ir
Código Gewiss GW76873
Rosca macho M40
Rosca fêmea M50
Ir
EQUIPAMENTO E NOTAS

Tampas de fechamento

Tampas de fechamento em metal - IP65
Tampas de fechamento em metal - IP65
Código Gewiss
Tipo filête

Código Gewiss GW76980
Tipo filête PG11
Ir
Código Gewiss GW76981
Tipo filête PG13,5
Ir
Código Gewiss GW76982
Tipo filête PG16
Ir
Código Gewiss GW76983
Tipo filête PG21
Ir
Código Gewiss GW76984
Tipo filête PG29
Ir
Código Gewiss GW76985
Tipo filête PG36
Ir
Código Gewiss GW76986
Tipo filête PG42
Ir
Código Gewiss GW76972
Tipo filête M12
Ir
Código Gewiss GW76973
Tipo filête M16
Ir
Código Gewiss GW76975
Tipo filête M20
Ir
Código Gewiss GW76976
Tipo filête M25
Ir
Código Gewiss GW76977
Tipo filête M32
Ir
Código Gewiss GW76978
Tipo filête M40
Ir
Código Gewiss GW76979
Tipo filête M50
Ir
Código Gewiss GW76974
Tipo filête M63
Ir
EQUIPAMENTO E NOTAS

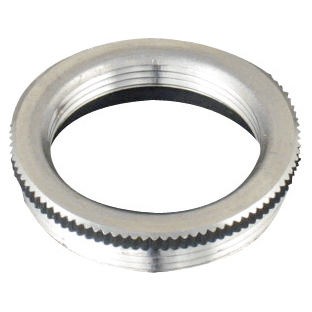

Porcas de fixação

Porcas de fixação
Porcas de fixação
Código Gewiss
Tipo filête

Código Gewiss GW76957
Tipo filête PG11
Ir
Código Gewiss GW76958
Tipo filête PG13,5
Ir
Código Gewiss GW76959
Tipo filête PG16
Ir
Código Gewiss GW76960
Tipo filête PG21
Ir
Código Gewiss GW76961
Tipo filête PG29
Ir
Código Gewiss GW76962
Tipo filête PG36
Ir
Código Gewiss GW76963
Tipo filête PG42
Ir
Código Gewiss GW76966
Tipo filête M12
Ir
Código Gewiss GW76951
Tipo filête M16
Ir
Código Gewiss GW76952
Tipo filête M20
Ir
Código Gewiss GW76953
Tipo filête M25
Ir
Código Gewiss GW76954
Tipo filête M32
Ir
Código Gewiss GW76955
Tipo filête M40
Ir
Código Gewiss GW76956
Tipo filête M50
Ir
Código Gewiss GW76967
Tipo filête M63
Ir

União-cabos metálicos

Prensa-cabos ATEX em latão niquelado passo PG rosca longa - IP68
Prensa-cabos ATEX em latão niquelado passo PG rosca longa - IP68
Código Gewiss
Tipo filête
Ø furo de montagem (mm)
Para cabos Ø (mm)

Código Gewiss GW76901
Tipo filête PG7
Ø furo de montagem (mm) 12,5
Para cabos Ø (mm) de 3 a 6,5
Ir
Código Gewiss GW76902
Tipo filête PG9
Ø furo de montagem (mm) 16
Para cabos Ø (mm) de 4 a 8
Ir
Código Gewiss GW76903
Tipo filête PG11
Ø furo de montagem (mm) 19
Para cabos Ø (mm) de 5 a 10
Ir
Código Gewiss GW76904
Tipo filête PG13,5
Ø furo de montagem (mm) 20
Para cabos Ø (mm) de 6,5 a 12
Ir
Código Gewiss GW76905
Tipo filête PG16
Ø furo de montagem (mm) 23
Para cabos Ø (mm) de 7 a 12
Ir
Código Gewiss GW76906
Tipo filête PG21
Ø furo de montagem (mm) 29
Para cabos Ø (mm) de 13 a 18
Ir
Código Gewiss GW76907
Tipo filête PG29
Ø furo de montagem (mm) 37
Para cabos Ø (mm) de 18 a 25
Ir
Código Gewiss GW76908
Tipo filête PG36
Ø furo de montagem (mm) 48
Para cabos Ø (mm) de 22 a 32
Ir
Código Gewiss GW76909
Tipo filête PG42
Ø furo de montagem (mm) 54
Para cabos Ø (mm) de 32 a 38
Ir
Código Gewiss GW76910
Tipo filête PG48
Ø furo de montagem (mm) 60
Para cabos Ø (mm) de 37 a 44
Ir
EQUIPAMENTO E NOTAS
Prensa-cabos ATEX em latão niquelado passo métrico rosca longa - IP68
Prensa-cabos ATEX em latão niquelado passo métrico rosca longa - IP68
Código Gewiss
Tipo filête
Ø furo de montagem (mm)
Para cabos Ø (mm)

Código Gewiss GW76921
Tipo filête M12
Ø furo de montagem (mm) 12
Para cabos Ø (mm) de 3 a 6,5
Ir
Código Gewiss GW76922
Tipo filête M16
Ø furo de montagem (mm) 16
Para cabos Ø (mm) de 6 a 10
Ir
Código Gewiss GW76923
Tipo filête M20
Ø furo de montagem (mm) 20
Para cabos Ø (mm) de 10 a 14
Ir
Código Gewiss GW76924
Tipo filête M25
Ø furo de montagem (mm) 25
Para cabos Ø (mm) de 14 a 18
Ir
Código Gewiss GW76925
Tipo filête M32
Ø furo de montagem (mm) 32
Para cabos Ø (mm) de 20 a 25
Ir
Código Gewiss GW76926
Tipo filête M40
Ø furo de montagem (mm) 40
Para cabos Ø (mm) de 22 a 32
Ir
Código Gewiss GW76927
Tipo filête M50
Ø furo de montagem (mm) 50
Para cabos Ø (mm) de 32 a 38
Ir
Código Gewiss GW76928
Tipo filête M63
Ø furo de montagem (mm) 63
Para cabos Ø (mm) de 37 a 44
Ir
EQUIPAMENTO E NOTAS

Porcas de fixação

Porcas de fixação
Porcas de fixação
Código Gewiss
Tipo filête

Código Gewiss GW76941
Tipo filête PG7
Ir
Código Gewiss GW76942
Tipo filête PG9
Ir
Código Gewiss GW76957
Tipo filête PG11
Ir
Código Gewiss GW76958
Tipo filête PG13,5
Ir
Código Gewiss GW76959
Tipo filête PG16
Ir
Código Gewiss GW76960
Tipo filête PG21
Ir
Código Gewiss GW76961
Tipo filête PG29
Ir
Código Gewiss GW76962
Tipo filête PG36
Ir
Código Gewiss GW76963
Tipo filête PG42
Ir
Código Gewiss GW76943
Tipo filête PG48
Ir
Código Gewiss GW76949
Tipo filête M12
Ir
Código Gewiss GW76951
Tipo filête M16
Ir
Código Gewiss GW76952
Tipo filête M20
Ir
Código Gewiss GW76953
Tipo filête M25
Ir
Código Gewiss GW76954
Tipo filête M32
Ir
Código Gewiss GW76955
Tipo filête M40
Ir
Código Gewiss GW76956
Tipo filête M50
Ir
Código Gewiss GW76950
Tipo filête M63
Ir

Fixações para tubos

Suportes com mola em polímero - Cinza RAL 7035
Suportes com mola em polímero - Cinza RAL 7035
Código Gewiss
Para tubos Ø exterior (mm)
Distância parede - eixo do tubo (mm)

Código Gewiss GW50601
Para tubos Ø exterior (mm) 16
Distância parede - eixo do tubo (mm) 20
Ir
Código Gewiss GW50602
Para tubos Ø exterior (mm) 20
Distância parede - eixo do tubo (mm) 22
Ir
Código Gewiss GW50603
Para tubos Ø exterior (mm) 25
Distância parede - eixo do tubo (mm) 24,5
Ir
Código Gewiss GW50604
Para tubos Ø exterior (mm) 32
Distância parede - eixo do tubo (mm) 28
Ir
Código Gewiss GW50628
Para tubos Ø exterior (mm) 40
Distância parede - eixo do tubo (mm) 32
Ir
Código Gewiss GW50629
Para tubos Ø exterior (mm) 50
Distância parede - eixo do tubo (mm) 37
Ir
EQUIPAMENTO E NOTAS
Suportes tipo gola em polímero à prova de choques - Cinza RAL7035
Suportes tipo gola em polímero à prova de choques - Cinza RAL7035
Código Gewiss
Para tubos Ø exterior (mm)
Distância parede - eixo do tubo (mm)

Código Gewiss GW50605
Para tubos Ø exterior (mm) 16
Distância parede - eixo do tubo (mm) 20
Ir
Código Gewiss GW50606
Para tubos Ø exterior (mm) 20
Distância parede - eixo do tubo (mm) 22
Ir
Código Gewiss GW50607
Para tubos Ø exterior (mm) 25
Distância parede - eixo do tubo (mm) 24,5
Ir
Código Gewiss GW50608
Para tubos Ø exterior (mm) 32
Distância parede - eixo do tubo (mm) 28
Ir
Código Gewiss GW50630
Para tubos Ø exterior (mm) 40
Distância parede - eixo do tubo (mm) 32
Ir
Código Gewiss GW50631
Para tubos Ø exterior (mm) 50
Distância parede - eixo do tubo (mm) 37
Ir
EQUIPAMENTO E NOTAS

Fixações para cabos

Grampos em polímero à prova de choques com prego em aço temperado - Cinza RAL 7035
Grampos em polímero à prova de choques com prego em aço temperado - Cinza RAL 7035
Código Gewiss
Cor
Para tubos Ø exterior (mm)

Código Gewiss GW50610
Cor Cinza RAL 7035
Para tubos Ø exterior (mm) 3-4
Ir
Código Gewiss GW50611
Cor Cinza RAL 7035
Para tubos Ø exterior (mm) 5-6
Ir
Código Gewiss GW50612
Cor Cinza RAL 7035
Para tubos Ø exterior (mm) 7-8
Ir
Código Gewiss GW50613
Cor Cinza RAL 7035
Para tubos Ø exterior (mm) 9-10
Ir
Código Gewiss GW50614
Cor Cinza RAL 7035
Para tubos Ø exterior (mm) 11-12
Ir
Código Gewiss GW50615
Cor Cinza RAL 7035
Para tubos Ø exterior (mm) 13-14
Ir
Código Gewiss GW50616
Cor Cinza RAL 7035
Para tubos Ø exterior (mm) 15-16
Ir
Código Gewiss GW50617
Cor Cinza RAL 7035
Para tubos Ø exterior (mm) 19-20
Ir
Código Gewiss GW50618
Cor Cinza RAL 7035
Para tubos Ø exterior (mm) 21-22
Ir
Código Gewiss GW50619
Cor Cinza RAL 7035
Para tubos Ø exterior (mm) 25-26
Ir
Código Gewiss GW50620
Cor Cinza RAL 7035
Para tubos Ø exterior (mm) 31-32
Ir
Código Gewiss GW50621
Cor Branco
Para tubos Ø exterior (mm) 5-6
Ir
Código Gewiss GW50622
Cor Branco
Para tubos Ø exterior (mm) 7-8
Ir

Colares em aço zincado

Braçadeiras em aço zincado rosca M6 com 2 parafusos
Braçadeiras em aço zincado rosca M6 com 2 parafusos
Código Gewiss
Para tubos Ø exterior (mm)

Código Gewiss GW50801
Para tubos Ø exterior (mm) 10-11
Ir
Código Gewiss GW50802
Para tubos Ø exterior (mm) 12-13
Ir
Código Gewiss GW50803
Para tubos Ø exterior (mm) 14-15
Ir
Código Gewiss GW50804
Para tubos Ø exterior (mm) 16-17
Ir
Código Gewiss GW50805
Para tubos Ø exterior (mm) 19-20
Ir
Código Gewiss GW50806
Para tubos Ø exterior (mm) 21-22
Ir
Código Gewiss GW50807
Para tubos Ø exterior (mm) 25-26
Ir
Código Gewiss GW50808
Para tubos Ø exterior (mm) 31-32
Ir
Código Gewiss GW50809
Para tubos Ø exterior (mm) 38-40
Ir
Código Gewiss GW50810
Para tubos Ø exterior (mm) 48-50
Ir

Grampos em aço zincado

Grampos em aço galvanizado furo 12 x 6 mm
Grampos em aço galvanizado furo 12 x 6 mm
Código Gewiss
Para tubos Ø exterior (mm)

Código Gewiss GW50811
Para tubos Ø exterior (mm) 10-11
Ir
Código Gewiss GW50812
Para tubos Ø exterior (mm) 12-13
Ir
Código Gewiss GW50813
Para tubos Ø exterior (mm) 14-15
Ir
Código Gewiss GW50814
Para tubos Ø exterior (mm) 16-17
Ir
Código Gewiss GW50815
Para tubos Ø exterior (mm) 19-20
Ir
Código Gewiss GW50816
Para tubos Ø exterior (mm) 21-22
Ir
Código Gewiss GW50817
Para tubos Ø exterior (mm) 25-26
Ir
Código Gewiss GW50818
Para tubos Ø exterior (mm) 31-32
Ir
Código Gewiss GW50819
Para tubos Ø exterior (mm) 38-40
Ir
Código Gewiss GW50820
Para tubos Ø exterior (mm) 48-50
Ir
Cavilhas em U em aço zincado com 2 furos
Cavilhas em U em aço zincado com 2 furos
Código Gewiss
Dimensões furos (mm)
Para tubos Ø exterior (mm)

Código Gewiss GW50821
Dimensões furos (mm) 7x4
Para tubos Ø exterior (mm) 10-11
Ir
Código Gewiss GW50822
Dimensões furos (mm) 7x4
Para tubos Ø exterior (mm) 12-13
Ir
Código Gewiss GW50823
Dimensões furos (mm) 7x4
Para tubos Ø exterior (mm) 14-15
Ir
Código Gewiss GW50824
Dimensões furos (mm) 7x4
Para tubos Ø exterior (mm) 16-17
Ir
Código Gewiss GW50825
Dimensões furos (mm) 7x4
Para tubos Ø exterior (mm) 19-20
Ir
Código Gewiss GW50826
Dimensões furos (mm) 7x4
Para tubos Ø exterior (mm) 21-22
Ir
Código Gewiss GW50827
Dimensões furos (mm) 7x4
Para tubos Ø exterior (mm) 25-26
Ir
Código Gewiss GW50828
Dimensões furos (mm) 10x6
Para tubos Ø exterior (mm) 31-32
Ir
Código Gewiss GW50829
Dimensões furos (mm) 10x6
Para tubos Ø exterior (mm) 38-40
Ir
Código Gewiss GW50830
Dimensões furos (mm) 10x6
Para tubos Ø exterior (mm) 48-50
Ir

Dobradiças de fixação

Maleta dispenser de acessórios para instalação eléctrica

Ferramentas para furar caixa

EQUIPAMENTO E NOTAS

União RK - Cinza RAL 7035

Manga - IP40
Manga - IP40
Código Gewiss
Tubos Ø (mm)

Código Gewiss DX40016
Tubos Ø (mm) 16
Ir
Código Gewiss DX40020
Tubos Ø (mm) 20
Ir
Código Gewiss DX40025
Tubos Ø (mm) 25
Ir
Código Gewiss DX40032
Tubos Ø (mm) 32
Ir
Código Gewiss DX40040
Tubos Ø (mm) 40
Ir
Código Gewiss DX40050
Tubos Ø (mm) 50
Ir
Código Gewiss DX40063
Tubos Ø (mm) 63
Ir
EQUIPAMENTO E NOTAS
Curva de raio estreito - IP40
Curva de raio estreito - IP40
Código Gewiss
Tubos Ø (mm)

Código Gewiss DX40116
Tubos Ø (mm) 16
Ir
Código Gewiss DX40120
Tubos Ø (mm) 20
Ir
Código Gewiss DX40125
Tubos Ø (mm) 25
Ir
Código Gewiss DX40132
Tubos Ø (mm) 32
Ir
Código Gewiss DX40140
Tubos Ø (mm) 40
Ir
Código Gewiss DX40150
Tubos Ø (mm) 50
Ir
Código Gewiss DX40163
Tubos Ø (mm) 63
Ir
EQUIPAMENTO E NOTAS

União MORBIDX - Cinza RAL 7035

Manga de junção - IP67
Manga de junção - IP67
Código Gewiss
Tubos Ø (mm)

Curva de junção de raio estreito - IP67
Curva de junção de raio estreito - IP67
Código Gewiss
Tubos Ø (mm)

União tubo-caixa de junção - IP67
União tubo-caixa de junção - IP67
Código Gewiss
Tubos Ø (mm)
Passo ISO
Para furos Ø (mm)

Código Gewiss DX43216
Tubos Ø (mm) 16
Passo ISO M 16x1,5
Para furos Ø (mm) 16
Ir
Código Gewiss DX43220
Tubos Ø (mm) 20
Passo ISO M 20x1,5
Para furos Ø (mm) 20
Ir
Código Gewiss DX43225
Tubos Ø (mm) 25
Passo ISO M 25x1,5
Para furos Ø (mm) 25
Ir
Código Gewiss DX43232
Tubos Ø (mm) 32
Passo ISO M 32x1,5
Para furos Ø (mm) 32
Ir
Código Gewiss DX43240
Tubos Ø (mm) 40
Passo ISO M 40x1,5
Para furos Ø (mm) 40
Ir
Código Gewiss DX43250
Tubos Ø (mm) 50
Passo ISO M 50x1,5
Para furos Ø (mm) 50
Ir
União tubo-bainha de junção - IP65
União tubo-bainha de junção - IP65
Código Gewiss
Tubos Ø (mm)
Bainha Ø (mm)

Código Gewiss DX43316
Tubos Ø (mm) 16
Bainha Ø (mm) 12
Ir
Código Gewiss DX43320
Tubos Ø (mm) 20
Bainha Ø (mm) 16
Ir
Código Gewiss DX43325
Tubos Ø (mm) 25
Bainha Ø (mm) 20
Ir
Código Gewiss DX43332
Tubos Ø (mm) 32
Bainha Ø (mm) 25
Ir
Código Gewiss DX43340
Tubos Ø (mm) 40
Bainha Ø (mm) 32
Ir
Código Gewiss DX43350
Tubos Ø (mm) 50
Bainha Ø (mm) 40
Ir
EQUIPAMENTO E NOTAS
LA SVOLTA União tubo-tubo - IP65
LA SVOLTA União tubo-tubo - IP65
Código Gewiss
Tubos Ø (mm)
Comprim. útil (mm)

Código Gewiss DX43516
Tubos Ø (mm) 16
Comprim. útil (mm) 110
Ir
Código Gewiss DX43520
Tubos Ø (mm) 20
Comprim. útil (mm) 132
Ir
Código Gewiss DX43525
Tubos Ø (mm) 25
Comprim. útil (mm) 209
Ir
Código Gewiss DX43532
Tubos Ø (mm) 32
Comprim. útil (mm) 301
Ir
Código Gewiss DX43540
Tubos Ø (mm) 40
Comprim. útil (mm) 302
Ir
Código Gewiss DX43550
Tubos Ø (mm) 50
Comprim. útil (mm) 311
Ir

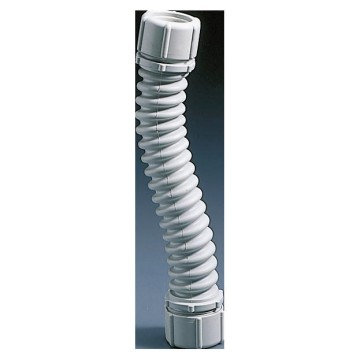

Mangas SPEEDY-FLEX - Cinza RAL 7035

Mangas flexíveis estanques - IP66
Mangas flexíveis estanques - IP66
Código Gewiss
Para tubos Ø exterior (mm)
Ø exterior (mm)
Ø interior (mm)
Comprimento (mm)

Código Gewiss GW50201
Para tubos Ø exterior (mm) 16
Ø exterior (mm) 27
Ø interior (mm) 13
Comprimento (mm) 140
Ir
Código Gewiss GW50202
Para tubos Ø exterior (mm) 20
Ø exterior (mm) 31.5
Ø interior (mm) 17
Comprimento (mm) 160
Ir
Código Gewiss GW50203
Para tubos Ø exterior (mm) 25
Ø exterior (mm) 41
Ø interior (mm) 21.5
Comprimento (mm) 205
Ir
Código Gewiss GW50204
Para tubos Ø exterior (mm) 32
Ø exterior (mm) 55
Ø interior (mm) 28
Comprimento (mm) 290
Ir
Código Gewiss GW50205
Para tubos Ø exterior (mm) 40
Ø exterior (mm) 65
Ø interior (mm) 35.5
Comprimento (mm) 400
Ir
Código Gewiss GW50206
Para tubos Ø exterior (mm) 50
Ø exterior (mm) 72
Ø interior (mm) 44.5
Comprimento (mm) 515
Ir
EQUIPAMENTO E NOTAS
Mangas flexíveis protegidas - IP44
Mangas flexíveis protegidas - IP44
Código Gewiss
Para tubos Ø exterior (mm)
Ø exterior (mm)
Ø interior (mm)
Comprimento (mm)

Código Gewiss GW50207
Para tubos Ø exterior (mm) 16
Ø exterior (mm) 24
Ø interior (mm) 13
Comprimento (mm) 135
Ir
Código Gewiss GW50208
Para tubos Ø exterior (mm) 20
Ø exterior (mm) 30
Ø interior (mm) 17
Comprimento (mm) 160
Ir
Código Gewiss GW50209
Para tubos Ø exterior (mm) 25
Ø exterior (mm) 35
Ø interior (mm) 21.5
Comprimento (mm) 205
Ir
Código Gewiss GW50210
Para tubos Ø exterior (mm) 32
Ø exterior (mm) 45
Ø interior (mm) 28
Comprimento (mm) 280
Ir
Código Gewiss GW50211
Para tubos Ø exterior (mm) 40
Ø exterior (mm) 55
Ø interior (mm) 35.5
Comprimento (mm) 400
Ir
Código Gewiss GW50212
Para tubos Ø exterior (mm) 50
Ø exterior (mm) 65
Ø interior (mm) 44.5
Comprimento (mm) 515
Ir
EQUIPAMENTO E NOTAS

Acessórios

EQUIPAMENTO E NOTAS

União giratória

União giratória recta passo métrico - IP54
União giratória recta passo métrico - IP54
Código Gewiss
Cor
Bainha Ø (mm)
Passo ISO

Código Gewiss DX54008
Cor Cinza RAL 7035
Bainha Ø (mm) 8
Passo ISO M 12x1,5
Ir
Código Gewiss DX54010
Cor Cinza RAL 7035
Bainha Ø (mm) 10
Passo ISO M 16x1,5
Ir
Código Gewiss DX54012
Cor Cinza RAL 7035
Bainha Ø (mm) 12
Passo ISO M 16x1,5
Ir
Código Gewiss DX54016
Cor Cinza RAL 7035
Bainha Ø (mm) 16
Passo ISO M 20x1,5
Ir
Código Gewiss DX54020
Cor Cinza RAL 7035
Bainha Ø (mm) 20
Passo ISO M 25x1,5
Ir
Código Gewiss DX54022
Cor Cinza RAL 7035
Bainha Ø (mm) 22
Passo ISO M 25x1,5
Ir
Código Gewiss DX54025
Cor Cinza RAL 7035
Bainha Ø (mm) 25
Passo ISO M 32x1,5
Ir
Código Gewiss DX54028
Cor Cinza RAL 7035
Bainha Ø (mm) 28
Passo ISO M 32x1,5
Ir
Código Gewiss DX54032
Cor Cinza RAL 7035
Bainha Ø (mm) 32
Passo ISO M 40x1,5
Ir
Código Gewiss DX54040
Cor Cinza RAL 7035
Bainha Ø (mm) 40
Passo ISO M 50x1,5
Ir
Código Gewiss DX54050
Cor Cinza RAL 7035
Bainha Ø (mm) 50
Passo ISO M 63x1,5
Ir
Código Gewiss DX54108
Cor Preto RAL 9005
Bainha Ø (mm) 8
Passo ISO M 12x1,5
Ir
Código Gewiss DX54110
Cor Preto RAL 9005
Bainha Ø (mm) 10
Passo ISO M 16x1,5
Ir
Código Gewiss DX54112
Cor Preto RAL 9005
Bainha Ø (mm) 12
Passo ISO M 16x1,5
Ir
Código Gewiss DX54116
Cor Preto RAL 9005
Bainha Ø (mm) 16
Passo ISO M 20x1,5
Ir
Código Gewiss DX54120
Cor Preto RAL 9005
Bainha Ø (mm) 20
Passo ISO M 25x1,5
Ir
Código Gewiss DX54122
Cor Preto RAL 9005
Bainha Ø (mm) 22
Passo ISO M 25x1,5
Ir
Código Gewiss DX54125
Cor Preto RAL 9005
Bainha Ø (mm) 25
Passo ISO M 32x1,5
Ir
Código Gewiss DX54128
Cor Preto RAL 9005
Bainha Ø (mm) 28
Passo ISO M 32x1,5
Ir
Código Gewiss DX54132
Cor Preto RAL 9005
Bainha Ø (mm) 32
Passo ISO M 40x1,5
Ir
Código Gewiss DX54140
Cor Preto RAL 9005
Bainha Ø (mm) 40
Passo ISO M 50x1,5
Ir
Código Gewiss DX54150
Cor Preto RAL 9005
Bainha Ø (mm) 50
Passo ISO M 63x1,5
Ir
EQUIPAMENTO E NOTAS
União giratória recta passo GAS - IP54
União giratória recta passo GAS - IP54
Código Gewiss
Cor
Bainha Ø (mm)
Passo GAS

Código Gewiss DX54208
Cor Cinza RAL 7035
Bainha Ø (mm) 8
Passo GAS 1/4"
Ir
Código Gewiss DX54210
Cor Cinza RAL 7035
Bainha Ø (mm) 10
Passo GAS 1/4"
Ir
Código Gewiss DX54212
Cor Cinza RAL 7035
Bainha Ø (mm) 12
Passo GAS 3/8"
Ir
Código Gewiss DX54214
Cor Cinza RAL 7035
Bainha Ø (mm) 14
Passo GAS 1/2"
Ir
Código Gewiss DX54216
Cor Cinza RAL 7035
Bainha Ø (mm) 16
Passo GAS 1/2"
Ir
Código Gewiss DX54220
Cor Cinza RAL 7035
Bainha Ø (mm) 20
Passo GAS 3/4"
Ir
Código Gewiss DX54222
Cor Cinza RAL 7035
Bainha Ø (mm) 22
Passo GAS 3/4"
Ir
Código Gewiss DX54225
Cor Cinza RAL 7035
Bainha Ø (mm) 25
Passo GAS 1"
Ir
Código Gewiss DX54228
Cor Cinza RAL 7035
Bainha Ø (mm) 28
Passo GAS 1"
Ir
Código Gewiss DX54232
Cor Cinza RAL 7035
Bainha Ø (mm) 32
Passo GAS 1 1/4"
Ir
Código Gewiss DX54235
Cor Cinza RAL 7035
Bainha Ø (mm) 35
Passo GAS 1 1/4"
Ir
Código Gewiss DX54240
Cor Cinza RAL 7035
Bainha Ø (mm) 40
Passo GAS 1 1/2"
Ir
Código Gewiss DX54250
Cor Cinza RAL 7035
Bainha Ø (mm) 50
Passo GAS 2"
Ir
Código Gewiss DX54308
Cor Preto RAL 9005
Bainha Ø (mm) 8
Passo GAS 1/4"
Ir
Código Gewiss DX54310
Cor Preto RAL 9005
Bainha Ø (mm) 10
Passo GAS 1/4"
Ir
Código Gewiss DX54312
Cor Preto RAL 9005
Bainha Ø (mm) 12
Passo GAS 3/8"
Ir
Código Gewiss DX54314
Cor Preto RAL 9005
Bainha Ø (mm) 14
Passo GAS 1/2"
Ir
Código Gewiss DX54316
Cor Preto RAL 9005
Bainha Ø (mm) 16
Passo GAS 1/2"
Ir
Código Gewiss DX54320
Cor Preto RAL 9005
Bainha Ø (mm) 20
Passo GAS 3/4"
Ir
Código Gewiss DX54322
Cor Preto RAL 9005
Bainha Ø (mm) 22
Passo GAS 3/4"
Ir
Código Gewiss DX54325
Cor Preto RAL 9005
Bainha Ø (mm) 25
Passo GAS 1"
Ir
Código Gewiss DX54328
Cor Preto RAL 9005
Bainha Ø (mm) 28
Passo GAS 1"
Ir
Código Gewiss DX54332
Cor Preto RAL 9005
Bainha Ø (mm) 32
Passo GAS 1 1/4"
Ir
Código Gewiss DX54335
Cor Preto RAL 9005
Bainha Ø (mm) 35
Passo GAS 1 1/4"
Ir
Código Gewiss DX54340
Cor Preto RAL 9005
Bainha Ø (mm) 40
Passo GAS 1 1/2"
Ir
Código Gewiss DX54350
Cor Preto RAL 9005
Bainha Ø (mm) 50
Passo GAS 2"
Ir
EQUIPAMENTO E NOTAS
União giratória recta passo PG - IP54
União giratória recta passo PG - IP54
Código Gewiss
Cor
Bainha Ø (mm)
Passo PG

Código Gewiss DX54408
Cor Cinza RAL 7035
Bainha Ø (mm) 8
Passo PG 7
Ir
Código Gewiss DX54410
Cor Cinza RAL 7035
Bainha Ø (mm) 10
Passo PG 7
Ir
Código Gewiss DX54411
Cor Cinza RAL 7035
Bainha Ø (mm) 10
Passo PG 9
Ir
Código Gewiss DX54412
Cor Cinza RAL 7035
Bainha Ø (mm) 12
Passo PG 11
Ir
Código Gewiss DX54413
Cor Cinza RAL 7035
Bainha Ø (mm) 12
Passo PG 13.5
Ir
Código Gewiss DX54414
Cor Cinza RAL 7035
Bainha Ø (mm) 14
Passo PG 13.5
Ir
Código Gewiss DX54416
Cor Cinza RAL 7035
Bainha Ø (mm) 16
Passo PG 13.5
Ir
Código Gewiss DX54417
Cor Cinza RAL 7035
Bainha Ø (mm) 16
Passo PG 16
Ir
Código Gewiss DX54420
Cor Cinza RAL 7035
Bainha Ø (mm) 20
Passo PG 21
Ir
Código Gewiss DX54422
Cor Cinza RAL 7035
Bainha Ø (mm) 22
Passo PG 21
Ir
Código Gewiss DX54425
Cor Cinza RAL 7035
Bainha Ø (mm) 25
Passo PG 29
Ir
Código Gewiss DX54428
Cor Cinza RAL 7035
Bainha Ø (mm) 28
Passo PG 29
Ir
Código Gewiss DX54432
Cor Cinza RAL 7035
Bainha Ø (mm) 32
Passo PG 36
Ir
Código Gewiss DX54435
Cor Cinza RAL 7035
Bainha Ø (mm) 35
Passo PG 36
Ir
Código Gewiss DX54508
Cor Preto RAL 9005
Bainha Ø (mm) 8
Passo PG 7
Ir
Código Gewiss DX54510
Cor Preto RAL 9005
Bainha Ø (mm) 10
Passo PG 7
Ir
Código Gewiss DX54511
Cor Preto RAL 9005
Bainha Ø (mm) 10
Passo PG 9
Ir
Código Gewiss DX54512
Cor Preto RAL 9005
Bainha Ø (mm) 12
Passo PG 11
Ir
Código Gewiss DX54513
Cor Preto RAL 9005
Bainha Ø (mm) 12
Passo PG 13.5
Ir
Código Gewiss DX54514
Cor Preto RAL 9005
Bainha Ø (mm) 14
Passo PG 13.5
Ir
Código Gewiss DX54516
Cor Preto RAL 9005
Bainha Ø (mm) 16
Passo PG 13.5
Ir
Código Gewiss DX54517
Cor Preto RAL 9005
Bainha Ø (mm) 16
Passo PG 16
Ir
Código Gewiss DX54520
Cor Preto RAL 9005
Bainha Ø (mm) 20
Passo PG 21
Ir
Código Gewiss DX54522
Cor Preto RAL 9005
Bainha Ø (mm) 22
Passo PG 21
Ir
Código Gewiss DX54525
Cor Preto RAL 9005
Bainha Ø (mm) 25
Passo PG 29
Ir
Código Gewiss DX54528
Cor Preto RAL 9005
Bainha Ø (mm) 28
Passo PG 29
Ir
Código Gewiss DX54532
Cor Preto RAL 9005
Bainha Ø (mm) 32
Passo PG 36
Ir
Código Gewiss DX54535
Cor Preto RAL 9005
Bainha Ø (mm) 35
Passo PG 36
Ir
EQUIPAMENTO E NOTAS

União fixa

União fixa recta passo métrico - IP54
União fixa recta passo métrico - IP54
Código Gewiss
Cor
Bainha Ø (mm)
Passo ISO

Código Gewiss DX56008
Cor Cinza RAL 7035
Bainha Ø (mm) 8
Passo ISO M12x1
Ir
Código Gewiss DX56010
Cor Cinza RAL 7035
Bainha Ø (mm) 10
Passo ISO M16x1,5
Ir
Código Gewiss DX56012
Cor Cinza RAL 7035
Bainha Ø (mm) 12
Passo ISO M16x1,5
Ir
Código Gewiss DX56014
Cor Cinza RAL 7035
Bainha Ø (mm) 14
Passo ISO M16x1,5
Ir
Código Gewiss DX56016
Cor Cinza RAL 7035
Bainha Ø (mm) 16
Passo ISO M20x1,5
Ir
Código Gewiss DX56022
Cor Cinza RAL 7035
Bainha Ø (mm) -
Passo ISO M25x1,5
Ir
Código Gewiss DX56025
Cor Cinza RAL 7035
Bainha Ø (mm) 25
Passo ISO M25x1,5
Ir
Código Gewiss DX56028
Cor Cinza RAL 7035
Bainha Ø (mm) 28
Passo ISO M32x1,5
Ir
Código Gewiss DX56040
Cor Cinza RAL 7035
Bainha Ø (mm) 40
Passo ISO M40x1,5
Ir
Código Gewiss DX56050
Cor Cinza RAL 7035
Bainha Ø (mm) 50
Passo ISO M50x1,5
Ir
EQUIPAMENTO E NOTAS
União fixa recta passo GAS - IP54
União fixa recta passo GAS - IP54
Código Gewiss
Cor
Bainha Ø (mm)
Passo GAS

Código Gewiss DX56208
Cor Cinza RAL 7035
Bainha Ø (mm) 8
Passo GAS 1/4"
Ir
Código Gewiss DX56210
Cor Cinza RAL 7035
Bainha Ø (mm) 10
Passo GAS 1/4"
Ir
Código Gewiss DX56212
Cor Cinza RAL 7035
Bainha Ø (mm) 12
Passo GAS 3/8"
Ir
Código Gewiss DX56214
Cor Cinza RAL 7035
Bainha Ø (mm) 14
Passo GAS 1/2"
Ir
Código Gewiss DX56216
Cor Cinza RAL 7035
Bainha Ø (mm) 16
Passo GAS 1/2"
Ir
Código Gewiss DX56222
Cor Cinza RAL 7035
Bainha Ø (mm) -
Passo GAS 3/4"
Ir
Código Gewiss DX56225
Cor Cinza RAL 7035
Bainha Ø (mm) 25
Passo GAS 3/4"
Ir
Código Gewiss DX56228
Cor Cinza RAL 7035
Bainha Ø (mm) 28
Passo GAS 1"
Ir
Código Gewiss DX56232
Cor Cinza RAL 7035
Bainha Ø (mm) 32
Passo GAS 1 1/4"
Ir
Código Gewiss DX56235
Cor Cinza RAL 7035
Bainha Ø (mm) 35
Passo GAS 1 1/4"
Ir
Código Gewiss DX56240
Cor Cinza RAL 7035
Bainha Ø (mm) 40
Passo GAS 1 1/2"
Ir
Código Gewiss DX56250
Cor Cinza RAL 7035
Bainha Ø (mm) 50
Passo GAS 2"
Ir
EQUIPAMENTO E NOTAS
União fixa recta passo PG - IP54
União fixa recta passo PG - IP54
Código Gewiss
Cor
Bainha Ø (mm)
Passo PG

Código Gewiss DX56408
Cor Cinza RAL 7035
Bainha Ø (mm) 8
Passo PG 7
Ir
Código Gewiss DX56410
Cor Cinza RAL 7035
Bainha Ø (mm) 10
Passo PG 7
Ir
Código Gewiss DX56411
Cor Cinza RAL 7035
Bainha Ø (mm) 12
Passo PG 9
Ir
Código Gewiss DX56412
Cor Cinza RAL 7035
Bainha Ø (mm) 12
Passo PG 11
Ir
Código Gewiss DX56413
Cor Cinza RAL 7035
Bainha Ø (mm) 12
Passo PG 13.5
Ir
Código Gewiss DX56414
Cor Cinza RAL 7035
Bainha Ø (mm) 14
Passo PG 13.5
Ir
Código Gewiss DX56415
Cor Cinza RAL 7035
Bainha Ø (mm) 16
Passo PG 11
Ir
Código Gewiss DX56416
Cor Cinza RAL 7035
Bainha Ø (mm) 16
Passo PG 13.5
Ir
Código Gewiss DX56417
Cor Cinza RAL 7035
Bainha Ø (mm) 16
Passo PG 16
Ir
Código Gewiss DX56422
Cor Cinza RAL 7035
Bainha Ø (mm) -
Passo PG 16
Ir
Código Gewiss DX56423
Cor Cinza RAL 7035
Bainha Ø (mm) -
Passo PG 21
Ir
Código Gewiss DX56425
Cor Cinza RAL 7035
Bainha Ø (mm) 25
Passo PG 21
Ir
Código Gewiss DX56428
Cor Cinza RAL 7035
Bainha Ø (mm) 28
Passo PG 29
Ir
Código Gewiss DX56432
Cor Cinza RAL 7035
Bainha Ø (mm) 32
Passo PG 36
Ir
Código Gewiss DX56435
Cor Cinza RAL 7035
Bainha Ø (mm) 35
Passo PG 36
Ir
Código Gewiss DX56440
Cor Cinza RAL 7035
Bainha Ø (mm) 40
Passo PG 42
Ir
Código Gewiss DX56450
Cor Cinza RAL 7035
Bainha Ø (mm) 50
Passo PG 48
Ir
EQUIPAMENTO E NOTAS

União tubo-bainha

União tubo-bainha MORBIDX - IP65
União tubo-bainha MORBIDX - IP65
Código Gewiss
Tubos Ø (mm)
Bainha Ø (mm)

Código Gewiss DX43316
Tubos Ø (mm) 16
Bainha Ø (mm) 12
Ir
Código Gewiss DX43320
Tubos Ø (mm) 20
Bainha Ø (mm) 16
Ir
Código Gewiss DX43325
Tubos Ø (mm) 25
Bainha Ø (mm) 20
Ir
Código Gewiss DX43332
Tubos Ø (mm) 32
Bainha Ø (mm) 25
Ir
Código Gewiss DX43340
Tubos Ø (mm) 40
Bainha Ø (mm) 32
Ir
Código Gewiss DX43350
Tubos Ø (mm) 50
Bainha Ø (mm) 40
Ir
EQUIPAMENTO E NOTAS

Tipo Padrão

Abraçadeiras padrão para electrificação em polímero incolor
Abraçadeiras padrão para electrificação em polímero incolor
Código Gewiss
Dimensões BxA (mm)
Resistência à tracção (daN)
Capacidade de fechar Ø

Código Gewiss GW52231
Dimensões BxA (mm) 2,4x75
Resistência à tracção (daN) 8
Capacidade de fechar Ø 2 - 13 mm
Ir
Código Gewiss GW52232
Dimensões BxA (mm) 2,5x96
Resistência à tracção (daN) 8
Capacidade de fechar Ø 2 - 19 mm
Ir
Código Gewiss GW52233
Dimensões BxA (mm) 2,5x142
Resistência à tracção (daN) 8
Capacidade de fechar Ø 3 - 32 mm
Ir
Código Gewiss GW52234
Dimensões BxA (mm) 2,5x203
Resistência à tracção (daN) 8
Capacidade de fechar Ø 4 - 50 mm
Ir
Código Gewiss GW52235
Dimensões BxA (mm) 3,6x150
Resistência à tracção (daN) 18
Capacidade de fechar Ø 3 - 33 mm
Ir
Código Gewiss GW52236
Dimensões BxA (mm) 3,6x203
Resistência à tracção (daN) 18
Capacidade de fechar Ø 5 - 47 mm
Ir
Código Gewiss GW52237
Dimensões BxA (mm) 3,6x292
Resistência à tracção (daN) 18
Capacidade de fechar Ø 7 - 75 mm
Ir
Código Gewiss GW52238
Dimensões BxA (mm) 4,8x190
Resistência à tracção (daN) 18
Capacidade de fechar Ø 4 - 45 mm
Ir
Código Gewiss GW52239
Dimensões BxA (mm) 4,8x280
Resistência à tracção (daN) 22
Capacidade de fechar Ø 7 - 70 mm
Ir
Código Gewiss GW52240
Dimensões BxA (mm) 4,8x368
Resistência à tracção (daN) 22
Capacidade de fechar Ø 7 - 96 mm
Ir
Código Gewiss GW52241
Dimensões BxA (mm) 7,6x380
Resistência à tracção (daN) 55
Capacidade de fechar Ø 8 - 96 mm
Ir
Código Gewiss GW52242
Dimensões BxA (mm) 9,0x610
Resistência à tracção (daN) 80
Capacidade de fechar Ø 11 - 162 mm
Ir
Código Gewiss GW52243
Dimensões BxA (mm) 9,0x914
Resistência à tracção (daN) 80
Capacidade de fechar Ø 12 - 253 mm
Ir
EQUIPAMENTO E NOTAS

Para empregos pesados

Abraçadeiras para cablagem para utilizações gravosas - polímero cor preta
Abraçadeiras para cablagem para utilizações gravosas - polímero cor preta
Código Gewiss
Dimensões BxA (mm)
Resistência à tracção (daN)
Capacidade de fechar Ø

Código Gewiss GW52251
Dimensões BxA (mm) 2,4x75
Resistência à tracção (daN) 8
Capacidade de fechar Ø 2 - 13 mm
Ir
Código Gewiss GW52252
Dimensões BxA (mm) 2,5x96
Resistência à tracção (daN) 8
Capacidade de fechar Ø 2 - 19 mm
Ir
Código Gewiss GW52253
Dimensões BxA (mm) 2,5x142
Resistência à tracção (daN) 8
Capacidade de fechar Ø 3 - 32 mm
Ir
Código Gewiss GW52254
Dimensões BxA (mm) 2,5x203
Resistência à tracção (daN) 8
Capacidade de fechar Ø 4 - 50 mm
Ir
Código Gewiss GW52255
Dimensões BxA (mm) 3,6x150
Resistência à tracção (daN) 18
Capacidade de fechar Ø 3 - 33 mm
Ir
Código Gewiss GW52256
Dimensões BxA (mm) 3,6x203
Resistência à tracção (daN) 18
Capacidade de fechar Ø 5 - 47 mm
Ir
Código Gewiss GW52257
Dimensões BxA (mm) 3,6x292
Resistência à tracção (daN) 18
Capacidade de fechar Ø 7 - 75 mm
Ir
Código Gewiss GW52258
Dimensões BxA (mm) 4,8x190
Resistência à tracção (daN) 18
Capacidade de fechar Ø 4 - 45 mm
Ir
Código Gewiss GW52259
Dimensões BxA (mm) 4,8x280
Resistência à tracção (daN) 22
Capacidade de fechar Ø 7 - 70 mm
Ir
Código Gewiss GW52260
Dimensões BxA (mm) 4,8x368
Resistência à tracção (daN) 22
Capacidade de fechar Ø 7 - 96 mm
Ir
Código Gewiss GW52261
Dimensões BxA (mm) 7,6x380
Resistência à tracção (daN) 55
Capacidade de fechar Ø 8 - 96 mm
Ir
Código Gewiss GW52262
Dimensões BxA (mm) 9,0x610
Resistência à tracção (daN) 80
Capacidade de fechar Ø 11 - 162 mm
Ir
Código Gewiss GW52263
Dimensões BxA (mm) 9,0x914
Resistência à tracção (daN) 80
Capacidade de fechar Ø 12 - 253 mm
Ir
EQUIPAMENTO E NOTAS

Com possibilidade de abertura

Com orifício

Com plaqueta

Abraçadeiras para electrificação com plaqueta de identificação em polímero incolor
Abraçadeiras para electrificação com plaqueta de identificação em polímero incolor
EQUIPAMENTO E NOTAS

Acessórios técnicos

EQUIPAMENTO E NOTAS

Abraçadeiras L.T.R.

Abraçadeiras para uso externo em poliamida 12 L.T.R. cor preto
Abraçadeiras para uso externo em poliamida 12 L.T.R. cor preto
Código Gewiss
Dimensões BxA (mm)
N. de cabeçotes
Resistência à tracção (daN)
Capacidade de fechar Ø

Código Gewiss GW52201
Dimensões BxA (mm) 6x115
N. de cabeçotes 1
Resistência à tracção (daN) 24.5
Capacidade de fechar Ø 5 - 25 mm
Ir
Código Gewiss GW52202
Dimensões BxA (mm) 6x180
N. de cabeçotes 1
Resistência à tracção (daN) 24.5
Capacidade de fechar Ø 9 - 45 mm
Ir
Código Gewiss GW52203
Dimensões BxA (mm) 6x290
N. de cabeçotes 1
Resistência à tracção (daN) 24.5
Capacidade de fechar Ø 20 - 78 mm
Ir
Código Gewiss GW52204
Dimensões BxA (mm) 9x180
N. de cabeçotes 1
Resistência à tracção (daN) 36
Capacidade de fechar Ø 10 - 40 mm
Ir
Código Gewiss GW52205
Dimensões BxA (mm) 9x265
N. de cabeçotes 2
Resistência à tracção (daN) 50
Capacidade de fechar Ø 26 - 60 mm
Ir
Código Gewiss GW52206
Dimensões BxA (mm) 9x360
N. de cabeçotes 2
Resistência à tracção (daN) 50
Capacidade de fechar Ø 26 - 93 mm
Ir
Código Gewiss GW52207
Dimensões BxA (mm) 9x510
N. de cabeçotes 2
Resistência à tracção (daN) 53
Capacidade de fechar Ø 70 - 140 mm
Ir
Código Gewiss GW52208
Dimensões BxA (mm) 9x760
N. de cabeçotes 2
Resistência à tracção (daN) 53
Capacidade de fechar Ø 70 - 220 mm
Ir
EQUIPAMENTO E NOTAS

Acessórios técnicos

EQUIPAMENTO E NOTAS

Réguas de terminais volantes

Réguas de terminais volantes em tiras descomponíveis - 450 V - T 85°C - Transparente - IP20
Réguas de terminais volantes em tiras descomponíveis - 450 V - T 85°C - Transparente - IP20
Código Gewiss
Tipo de parafuso
Secção max. Fio flexivel
Secção mín. Fio flexivel
N. pólos por régua

Código Gewiss GW44661
Tipo de parafuso Ao corte
Secção max. Fio flexivel 2,5 mm²
Secção mín. Fio flexivel 1 mm²
N. pólos por régua 10
Ir
Código Gewiss GW44665
Tipo de parafuso Ao corte
Secção max. Fio flexivel 4 mm²
Secção mín. Fio flexivel 1,5 mm²
N. pólos por régua 10
Ir
Código Gewiss GW44662
Tipo de parafuso Ao corte
Secção max. Fio flexivel 6 mm²
Secção mín. Fio flexivel 2,5 mm²
N. pólos por régua 10
Ir
Código Gewiss GW44663
Tipo de parafuso Ao corte
Secção max. Fio flexivel 10 mm²
Secção mín. Fio flexivel 4 mm²
N. pólos por régua 10
Ir
Código Gewiss GW44664
Tipo de parafuso Ao corte
Secção max. Fio flexivel 16 mm²
Secção mín. Fio flexivel 6 mm²
N. pólos por régua 5
Ir
Código Gewiss GW44666
Tipo de parafuso Hexagono encastrado
Secção max. Fio flexivel 25 mm²
Secção mín. Fio flexivel 10 mm²
N. pólos por régua 1
Ir
Código Gewiss GW44667
Tipo de parafuso Hexagono encastrado
Secção max. Fio flexivel 35 mm²
Secção mín. Fio flexivel 16 mm²
N. pólos por régua 1
Ir
EQUIPAMENTO E NOTAS

Réguas de terminais desmontáveis

Réguas de terminais desmontáveis com 12 pólos em tecnopolímero com terminais em latão - 450 V - T 85°C - Preto
Réguas de terminais desmontáveis com 12 pólos em tecnopolímero com terminais em latão - 450 V - T 85°C - Preto
Código Gewiss
Secção max. Fio flexivel
Secção mín. Fio flexivel
Ø furo
Capacidade máx.
Dim. externas BxHxP (mm)
Fixação

Código Gewiss GW44601
Secção max. Fio flexivel 2,5 mm²
Secção mín. Fio flexivel 0,75 mm²
Ø furo 2.9 mm
Capacidade máx. 24 A
Dim. externas BxHxP (mm) 95x15x16
Fixação A parafuso
Ir
Código Gewiss GW44602
Secção max. Fio flexivel 4 mm²
Secção mín. Fio flexivel 1,5 mm²
Ø furo 3.4 mm
Capacidade máx. 32 A
Dim. externas BxHxP (mm) 117x17x20
Fixação A parafuso
Ir
Código Gewiss GW44603
Secção max. Fio flexivel 10 mm²
Secção mín. Fio flexivel 4 mm²
Ø furo 4.4 mm
Capacidade máx. 57 A
Dim. externas BxHxP (mm) 141x20x23
Fixação A parafuso
Ir
Código Gewiss GW44604
Secção max. Fio flexivel 16 mm²
Secção mín. Fio flexivel 6 mm²
Ø furo 5.8 mm
Capacidade máx. 76 A
Dim. externas BxHxP (mm) 172x25x32
Fixação A parafuso
Ir
Código Gewiss GW44605
Secção max. Fio flexivel 25 mm²
Secção mín. Fio flexivel 10 mm²
Ø furo 7.4 mm
Capacidade máx. 101 A
Dim. externas BxHxP (mm) 210x34x38
Fixação A parafuso
Ir

Fixação por pressão
