Sistema completo de quadros de electricidade para a distribuição de energia no terciário, industrial e canteiros de obras, disponíveis tanto na versão vazia quanto com cablagem, de acordo com a norma internacional IEC 60439: "• Versões de 5 a 20 módulos DIN de acordo com a EN 50022, incluindo módulos suplementares de 14 e 20 módulos, para ter maiores espaços DIN". "• Grau de protecção IP65 garantido também graças ao inovador fechamento por puxador da portinhola". "• Predispostos para alojar tomadas de encastrar e interbloqueadas de 16 A a 63 A, IP44 e IP67 e tomadas domésticas série SYSTEM". "• Predisposição na parte frontal para o botão fungiforme de emergência". "• Tendo engate para poste, suportes para parede, puxador de transportabilidade e suporte móvel como acessórios".

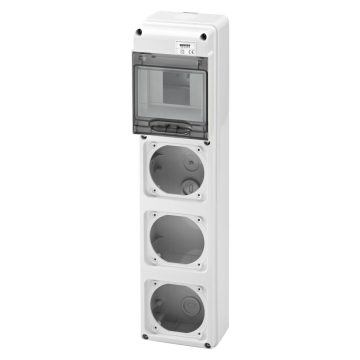

INCLUI: fixador de cabos e 2 tampas cobre-parafuso. GW68031N com caixa de proteção antichoques. Braçadeira adaptadora para tomada IEC 309 de 16/32 A. NOTA: chave não instalável. a potência dissipável (B) é calculada de acordo com a norma IEC 60890 e refere-se a uma sobre temperatura de 40 K entre a temperatura do ar, no interior do quadro e no ambiente. O grau de proteção IP65 é obtido com tampas cegas para braçadeiras instaladas corretamente em todos os alojamentos do quadro vazio. Dimensões externas GW68017N (BxHxP): 105x258x96 mm. Dimensões externas GW68018N GW68020N (BxHxP): 105x337x96 mm. Dimensões externas GW68001N e GW68020N(BxHxP): 105x430x96 mm. Dimensões externas GW68031N (BxHxP): 140x560x105 mm. Livre de halogéneos em conformidade com a norma EN 60754-2.
INCLUI: fixador de cabos e 4 tampas cobre-parafuso. Braçadeira adaptadora para tomadas IEC 309 de 16/32 A. NOTA: a potência dissipável (B) é calculada de acordo com o documento IEC 60890 e refere-se a uma temperatura excessiva de 40 K entre a temperatura do ar no interior do quadro e no ambiente. GW68003N: predisposto para 2 tomadas de 16-32 A nos alojamentos inferiores e 2 tomadas de 16 A nos superiores. O grau de proteção IP65 é obtido com tampas cegas instaladas corretamente em todos os alojamentos do quadro vazio. Dimensões externas (BxHxP): 220x435x96 mm. Livre de halogéneos em conformidade com a norma EN 60754-2.

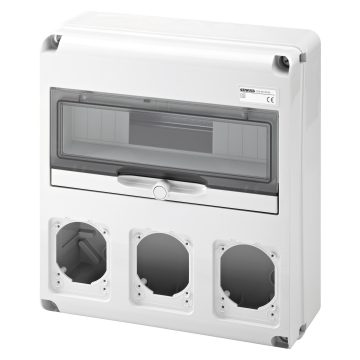

INCLUI: fixador de cabos e 4 tampas cobre-parafuso. Braçadeira adaptadora para tomadas IEC 309 de 16/32 A. NOTA: a potência dissipável (B) é calculada de acordo com o documento IEC 60890 e refere-se a uma temperatura excessiva de 40 K entre a temperatura do ar no interior do quadro e no ambiente. O grau de proteção IP65 é obtido com tampas cegas instaladas corretamente em todos os alojamentos do quadro vazio. Dimensões externas (BxHxP): 320x360x120 mm. Livre de halogéneos em conformidade com a norma EN 60754-2.

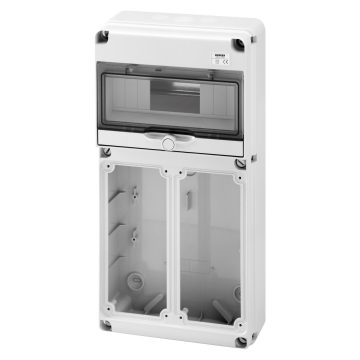

INCLUI: fixador de cabos e 4 tampas cobre-parafuso. Braçadeira adaptadora para tomadas IEC 309 de 16/32 A. NOTA: a potência dissipável (B) é calculada de acordo com o documento IEC 60890 e refere-se a uma temperatura excessiva de 40 K entre a temperatura do ar no interior do quadro e no ambiente. O grau de proteção IP65 é obtido com tampas cegas instaladas corretamente em todos os alojamentos do quadro vazio. Dimensões externas (BxHxP): 320x510x120 mm. Livre de halogéneos em conformidade com a norma EN 60754-2.

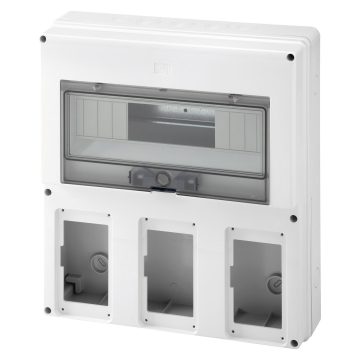

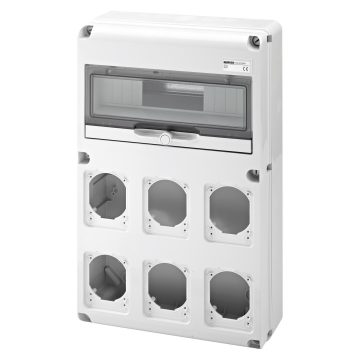

INCLUI: fixador de cabos e 6 tampas cobre-parafuso. Braçadeira adaptadora para tomada IEC 309 de 16/32 A. NOTA: a potência dissipável (B) é calculada de acordo com o documento IEC 60890 e refere-se a uma temperatura excessiva de 40 K entre a temperatura do ar no interior do quadro e no ambiente. O grau de proteção IP65 é obtido com tampas cegas instaladas corretamente em todos os alojamentos do quadro vazio. Dimensões externas (BxHxP): 450x560x120 mm. Livre de halogéneos em conformidade com a norma EN 60754-2.

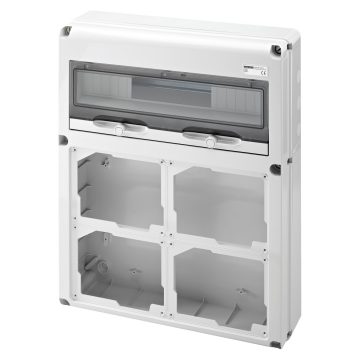

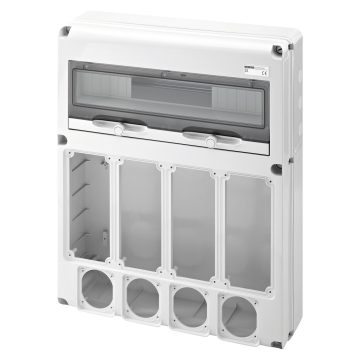

INCLUI: fixador de cabos e 6 tampas cobre-parafuso. NOTA: a potência dissipável (B) é calculada conforme IEC 60890 e se refere a uma sobretemperatura excessiva de 40K entre a temperatura do ar no interior do quadro e o ambiente. GW68015N: as 4 flanges de dimensões 85x75 mm podem-se equipar também com calotas estanques COMBI-IN GW27401 e GW27403. O grau de proteção IP65 é obtido com tampas cegas para braçadeiras instaladas corretamente em todos os alojamentos do quadro vazio. Dimensões externas (BxHxP): 450x560x120 mm. Livre de halogéneos em conformidade com a norma EN 60754-2.

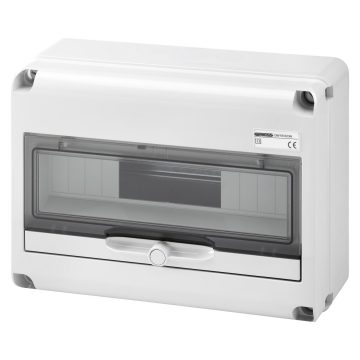

NOTA: a utilizar com Q-DIN 14 e 20 m para duplicar os módulos DIN disponíveis. a potência dissipável (B) é calculada de acordo com o documento IEC 60890 e refere-se a uma temperatura excessiva de 40 K entre a temperatura do ar no interior do quadro e no ambiente. Dimensões externas GW68023N (BxHxP): 320x241x120 mm. Dimensões externas GW68024N (BxHxP): 450x241x120 mm. Livre de halogéneos em conformidade com a norma EN 60754-2.

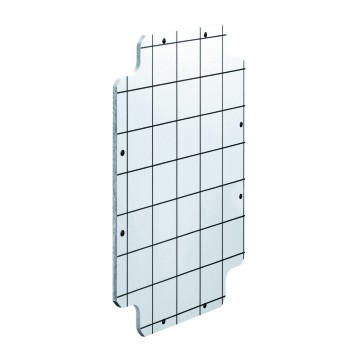

Acessórios técnicos

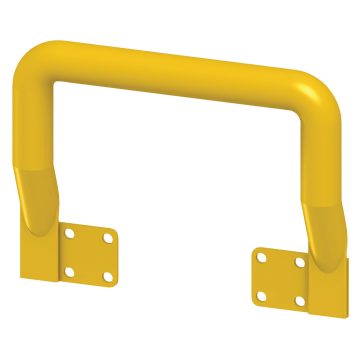

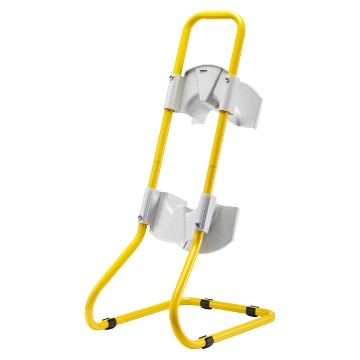

Suporte em tubo metálico pintado de amarelo com protecção contra acidentes equipado com apoio para cabos de até 20 m
NOTA: O tipo de cabo em questão é H 07 RN - F 5 x 4 mm²; o comprimento varia consoante os diferentes tipos de cabo. GW68433: sistema de protecção do Q-DIN montado contra as quedas frontais.

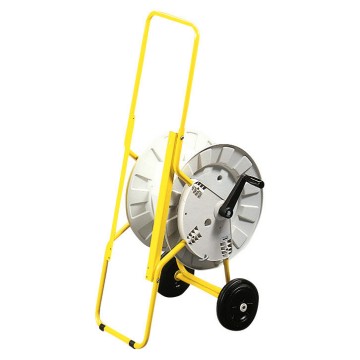

Carro em tubo metálico pintado de amarelo com protecção contra acidentes equipado com duas rodas e tambor rotativo para enrolar até 50 m de cabo
NOTA: O tipo de cabo em questão é H 07 RN - F 5 x 4 mm²; o comprimento varia consoante os diferentes tipos de cabo. 1+1 calotas para tomadas IEC 309 16A e 32A.
CARACTERÍSTICAS: fixam-se na parte de trás dos quadros. Valores de carga máxima sustentáveis referentes aos quadros Q-DIN. APLICAÇÕES: para aplicações dos quadros nos postes de 60 a 80 mm. INCLUI: 2 peças. Para a utilização do Kit, ver a folha de instruções.
NOTA: GW44621: servem para manter o duplo isolamento e o grau IP original das caixas, contentores e outros produtos GEWISS. GW46446 e GW46451: set composto por 4 braçadeiras. Carga máxima sustentável 8 kg pata Q-DIN10, 12 kg para Q-DIN14 y 15 kg para Q-DIN20.

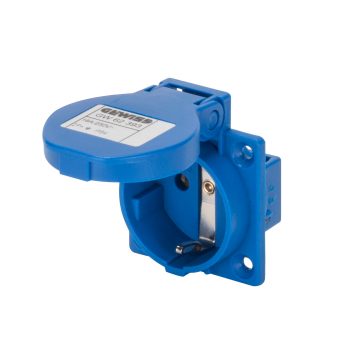

CARACTERÍSTICAS: Tomadas de corrente doméstica equipadas com ecrã de segurança para proteção infantil e ligação traseira. NOTA: as tomadas de corrente residências 50x50 mm podem ser instaladas em braçadeiras de 85x75 mm utilizando o adaptador GW68281.

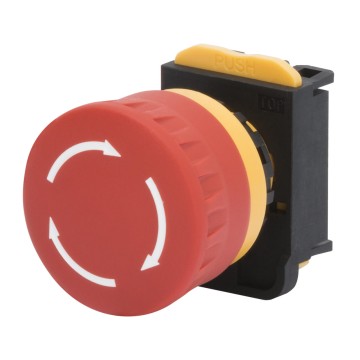

APLICAÇÕES: ideais para usos de emergência, em conformidade com a norma IEC 60947-5-5. INCLUI: braçadeira de 3 assentos, 2 dos quais são porta contactos.

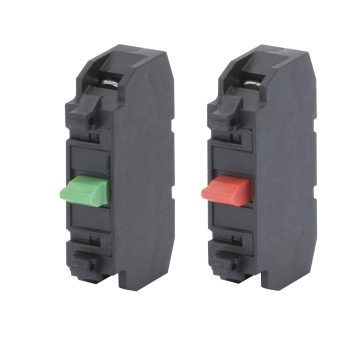

CARACTERÍSTICAS: GW74502 abertura do contacto ainda em caso de contactos ligeiramente encostados de conformidade com a Norma EN 60947-5-1. A montagem sobre as braçadeiras porta contactos è á pressão. NOTA: os contactos duplos tipo: GW74504 e GW74505 não são compatíveis com as caixas estanques de emergência GW42204 e 42207.

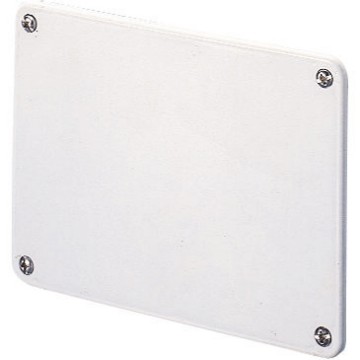

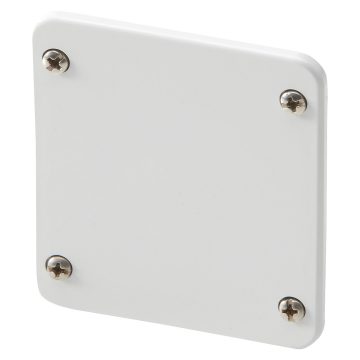

APLICAÇÕES: o flange de dimensões 85x75 mm é adequado para a montagem das tomadas IEC 309 de 16 A e dos flanges COMBI-IN GW27401 e GW27403; o flange de dimensões 95x80 mm é adequado para tomadas IEC 309 16-32 A. INCLUI: 1 flange cego azul de 16 A; 1 flange cego azul de 16-32 A; 3 juntas e parafusos de fixação.

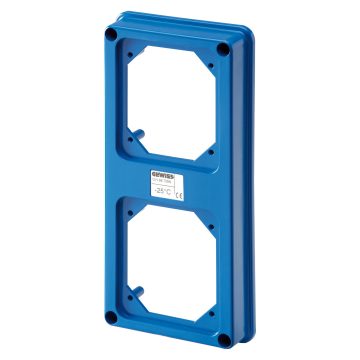

APLICAÇÕES: GW66715N para montar tomadas verticais 16-32 A IP67 da Série 67 IB em quadros Q-DIN ou sobre tomadas modulares das versões anteriores para tomadas 16-32 A CBF IP55. GW66716N para montar as tomadas verticais 63 A IP67 da Série 67 IB nas tomadas modulares das versões anteriores para tomadas 63 A CBF IP55.

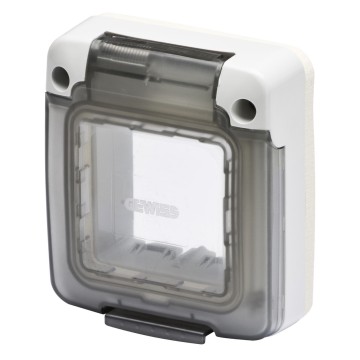

Calotas estanques COMBI-IN para 2 módulos série System
INCLUI: parafusos de fixação. Os repartidores de 80A estão equipados com etiquetas N e T para identificação de polos. CARACTERÍSTICAS: GWT 960 °C, em conformidade com a norma EN 60695-2-11. INSTALAÇÃO: a instalação das réguas de terminais GW40401, GW40408B e GW40408U nos quadros Q-DIN 14/20 é possível através do adaptador GW40413.
INCLUI: parafusos de fixação. CARACTERÍSTICAS: o adaptador está pré perfurado para a montagem correta do bloco de terminais. INSTALAÇÃO: permite a instalação das réguas de terminais GW40401, GW40408B e GW40408U nos quadros Q-DIN 14/20.

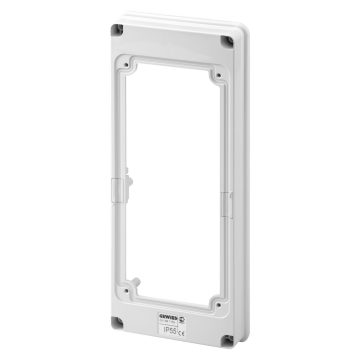

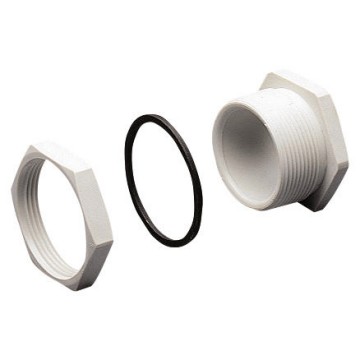

Manga de união de quadros eléctricos 68Q-DIN - IP65
INCLUI: parafusos de fixação. Os repartidores de 80A estão equipados com etiquetas N e T para identificação de polos. CARACTERÍSTICAS: GWT 960 °C, em conformidade com a norma EN 60695-2-11. INSTALAÇÃO: A instalação das réguas de terminais GW40401, GW40408B e GW40408U nos quadros Q-DIN 14/20 é possível através do adaptador GW40413.
INCLUI: parafusos de fixação. CARACTERÍSTICAS: o adaptador está pré perfurado para a montagem correta do bloco de terminais. INSTALAÇÃO: permite a instalação das réguas de terminais GW40401, GW40408B e GW40408U no quadro GW66493.
Quadros montados para instalações fixas
De parede

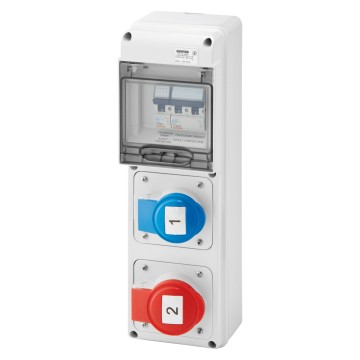

Quadros protegidos Q-DIN 5 ASD cabeados com tomadas não interbloqueadas - IP44
PROTEÇÕES: GW68212N: In do quadro: 10A 1 diferencial puro SD 2P - 25A - 230V - 0,03A - Tipo AC GW68224N: No quadro: 13A 1 magnetotérmico diferencial MDC 4P 400V 16A curva C 6kA, 0,03A-Tipo AC GW68225N: No quadro: 13A 1 magnetotérmico diferencial MDC 2P 230V 16A curva C 6kA - 0,03A Tipo AC GW68226N: No quadro: 25A 1 interruptor MTC 2P 230V 16A curva C 6kA 1 interruptor MTC 3P 400V 16A curva C 6kA GW68227N: No quadro: 13A 1 magnetotérmico diferencial MDC 2P 230V 16A curva C 6kA - 0,03A Tipo AC INCLUI: fixador de cabos e 4 tampas cobre-parafuso. NOTA: Os produtos serão fornecidos com a nova estética, como mostra a imagem, quando se esgote o stock do modelo precedente..

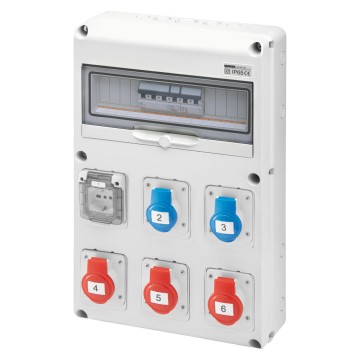

Quadros protegidos Q-DIN 10 ASD cabeados com tomadas não interbloqueadas - IP44

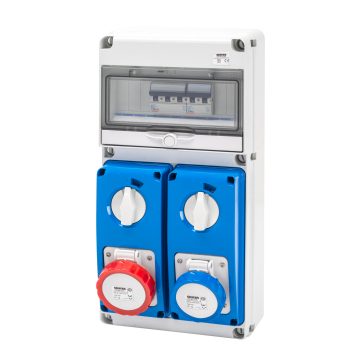

PROTEÇÕES: GW68202N: No quadro: 25A 1 interruptor MTC 2P 230V 16A curva C 6kA 1 interruptor MTC 3P 400V 16A curva C 6kA GW68228N: No quadro: 25A 2 interruptores MTC 2P 230V 16A curva C 6kA 1 interruptor MTC 4P 400V 16A curva C 6kA INCLUI: fixador de cabos e 4 tampas cobre-parafuso. NOTA: Os produtos serão fornecidos com a nova estética, como mostra a imagem, quando se esgote o stock do modelo precedente..
In do quadro: 25A PROTEÇÕES: 2 interruptores MTC 2P 230V 16A curva C 6kA 1 interruptor MTC 3P 400V 16A curva C 6kA INCLUI: fixador de cabos e 4 tampas cobre-parafuso. NOTA: Os produtos serão fornecidos com a nova estética, como mostra a imagem, quando se esgote o stock do modelo precedente..

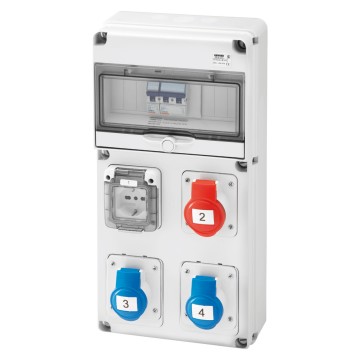

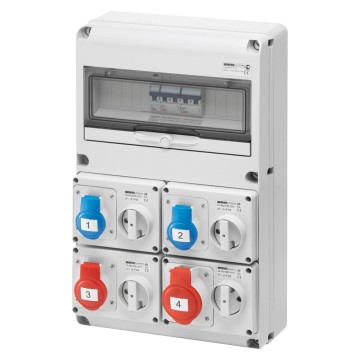

Quadro protegido Q-DIN 14 ASD cabeado com tomadas não interbloqueadas - IP44
No quadro: 50A PROTEÇÕES: 1 interruptor MTC 2P 230V 16A curva C 6kA para as 2 tomadas 2P+T 16A 230V e residencial 10/16 Ital./Alem. 230V 1 interruptor MTC 4P 400V 16A curva C 6kA para a tomada interbloqueada 3P+T 16A 400V y 3P+N+T 16A 400V 1 interruptor MTC 3P 400V 32A curva C 6kA para a tomada 3P+T 32A 400V INCLUI: fixador de cabos e 4 tampas cobre-parafuso. NOTA: Os produtos serão fornecidos com a nova estética, como mostra a imagem, quando se esgote o stock do modelo precedente..
No quadro: 50A PROTEÇÕES: Quadro com tomadas interbloqueadas horizontais 44 IB 1 interruptor MTC 2P 230V 16A curva C 6kA 1 interruptor MTC 3P 400V 16A curva C 6kA 1 interruptor MTC 3P 400V 32A curva C 6kA INCLUI: fixador de cabos e 4 tampas cobre-parafuso. NOTA: Os produtos serão fornecidos com a nova estética, como mostra a imagem, quando se esgote o stock do modelo precedente..
PROTEÇÕES: GW68207N: No quadro: 25A 2 interruptores MTC 2P 230V 16A curva C 6kA 1 interruptor MTC 3P 400V 16A curva C 6kA GW68230N: No quadro: 25A 1 diferencial puro SD 4P - 40A - 400V - 0,03A - Tipo AC 2 interruptores MT 2P 230V 16A curva C 6kA 1 interruptor MT 4P 400V 16A curva C 6kA GW68231N: No quadro: 32A 1 diferencial puro SD 4P - 40A - 400V - 0,03A - Tipo AC 1 interruptor MT 2P 230V 16A curva C 6kA 2 interruptores MT 4P 400V 16A curva C 6kA CARACTERÍSTICAS: GW68230N e GW68231N versões equipadas com tomada AUTOMATIKA com magnetotérmico. INCLUI: fixador de cabos e 4 tampas cobre-parafuso. NOTA: Os produtos serão fornecidos com a nova estética, como mostra a imagem, quando se esgote o stock do modelo precedente..

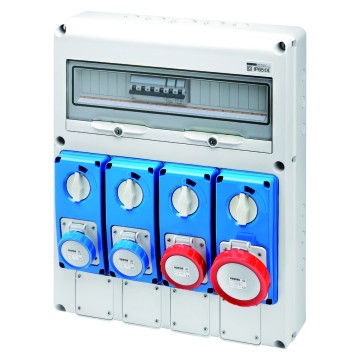

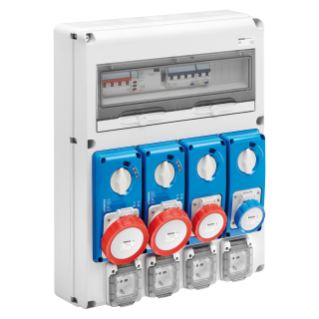

Quadro estanque Q-DIN 20 ASD eletrificado com tomadas interbloqueadas verticais e 4 abraçadeiras para tomadas não interbloqueadas de 16A - IP65
No quadro: 50A PROTEÇÕES: 2 interruptores MTC 2P 230V 16A curva C 6kA 1 interruptor MTC 3P 400V 16A curva C 6kA 1 interruptor MTC 3P 400V 32A curva C 6kA INCLUI: fixador de cabos e 6 tampas cobre-parafuso. NOTA: Os produtos serão fornecidos com a nova estética, como mostra a imagem, quando se esgote o stock do modelo precedente..
De parede com tomadas compactas COMBIBLOC

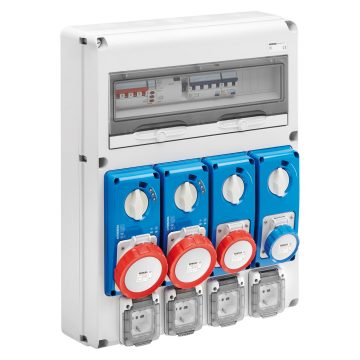

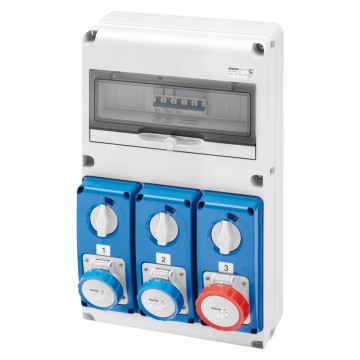

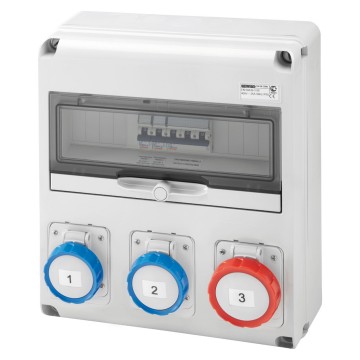

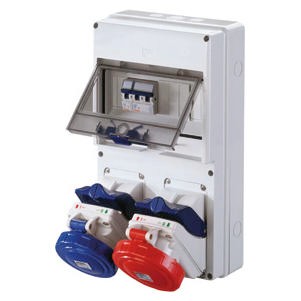

Quadros COMBIBLOC eletrificado com tomadas interbloqueadas compactas - IP44
