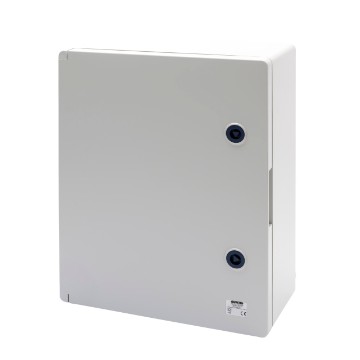

Série 46 Quadros estanques de parede para automação e distribuição

CARACTERÍSTICAS: caixa com inserções pré montadas para agilizar a configuração do quadro. portas com retículo funcional de referência para fixação de aparelhos. Do quadro GW46002F ao GW46006F, é possível fixar diretamente os painéis perfurados ou cegos (1 ou 2 módulos) diretamente nos acentos situados nas paredes laterias do quadro; para o quadro GW46007F utilizar o montante GW46439F. Resistência a impactos: IK10 em conformidade com a norma EN 62262.
INCLUI: 4 suportes reversíveis com os seus parafusos correspondentes para a fixação de placas de fundo ou de montantes para dispositivos modulares.
NOTA: potência dissipável determinada em conformidade com a norma IEC 60670-24.
Potência dissipável A (W): configuração do quadro com placa de fundo (na posição mais afastada).
Potência dissipável B (W): configuração do quadro com calhas DIN + painéis perfurados.
As dimensões nominais da tabela referem-se às dimensões exteriores do quadro; Para as dimensões exteriores consultar na secção técnica do catálogo ou na web profissional GEWISS.
Para aplicações fotovoltaicas utilizar as braçadeiras de fixação GW46446 ou GW46451 ou o kit de suporte ao poste

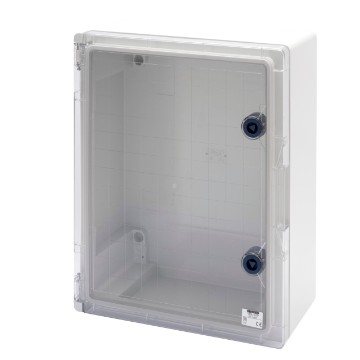

CARACTERÍSTICAS: caixa com inserções pré montadas para agilizar a configuração do quadro. Para a versão de porta transparente_ GWT 650°C. Do quadro GW46002F ao GW46006F, é possível fixar diretamente os painéis perfurados ou cegos (1 ou 2 módulos) diretamente nos acentos situados nas paredes laterias do quadro; para o quadro GW46007F utilizar o montante GW46439F. Resistência a impactos: IK10 em conformidade com a norma EN 62262.
INCLUI: 4 suportes reversíveis com os seus parafusos correspondentes para a fixação de placas de fundo ou de montantes para dispositivos modulares.
NOTA: potência dissipável determinada em conformidade com a norma IEC 60670-24.
Potência dissipável A (W): configuração do quadro com placa de fundo (na posição mais afastada).
Potência dissipável B (W): configuração do quadro com calhas DIN + painéis perfurados.
As dimensões nominais da tabela referem-se às dimensões exteriores do quadro; Para as dimensões exteriores consultar na secção técnica do catálogo ou na web profissional GEWISS.
Para aplicações fotovoltaicas utilizar as braçadeiras de fixação GW46446 ou GW46451 ou o kit de suporte ao poste.

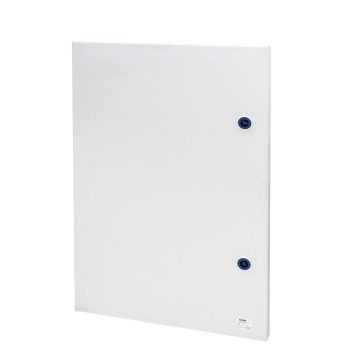

NOTA: porta cega de substituição compatível com os fundos dos quadros anteriores da Série 46QP.

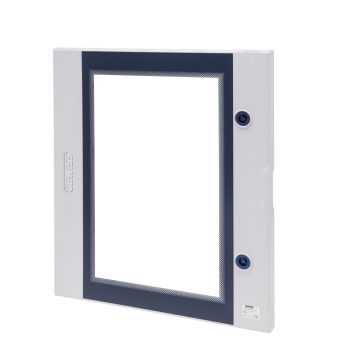

NOTA: porta transparente de substituição compatível com os fundos dos quadros anteriores da Série 46QP.

INCLUI: tampas cobre-parafuso, pernos roscados ou suportes reversíveis com os respectivos parafusos para a fixação de placas de fundo ou de montantes para dispositivos modulares.
GW46034, GW46035, GW46036, GW46037 com fundo perfurado dotado de flange para passagem de cabos.
NOTA: potência dissipável determinada conforme a norma EN 60670-24.
Para a realização da configuração frontal (por meio de painéis e calhas DIN) é necessário utilizar os montantes.
Potência dissipável A (W): configuração do quadro com placa de fundo (na posição mais afastada).
Potência dissipável B (W): configuração do quadro com calhas DIN + painéis perfurados.
as características técnicas, funcionais e os valores nominais referem-se somente à instalação em posição vertical.
APLICAÇÕES: para uso interno (p. ex. em instalações industriais).
As dimensões nominais B.
Para as dimensões exteriores reais BxHxP ir à ficha técnica e descarregar desde a web professional GEWISS.

INCLUI: tampas cobre-parafuso, pernos roscados ou suportes reversíveis com os respectivos parafusos para a fixação de placas de fundo ou de montantes para dispositivos modulares.
GW46234, GW46235, GW46236, GW46237 com fundo perfurado dotado de flange para passagem de cabos.
NOTA: potência dissipável determinada conforme a norma EN 60670-24.
Para a realização da configuração frontal (por meio de painéis e calhas DIN) é necessário utilizar os montantes.
Potência dissipável A (W): configuração do quadro com placa de fundo (na posição mais afastada).
Potência dissipável B (W): configuração do quadro com calhas DIN + painéis perfurados.
as características técnicas, funcionais e os valores nominais referem-se somente à instalação em posição vertical.
APLICAÇÕES: para uso interno (p. ex. em instalações industriais).
As dimensões nominais B.
Para as dimensões exteriores reais BxHxP ir à ficha técnica e descarregar desde a web professional GEWISS.

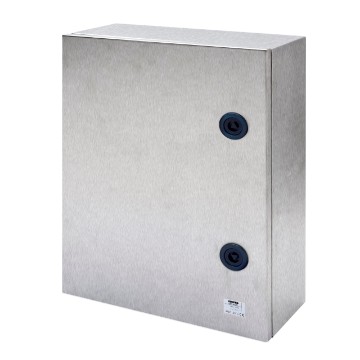

INCLUI: tampas cobre-parafuso, pregos roscados ou esquadros reversíveis com os respectivos parafusos para a fixação de placas de fundo ou de montantes para dispositivos modulares.
GW46054, GW46056 com fundo perfurado dotado de falange para passagem de cabos.
NOTA: potência dissipável determinada conforme a norma EN 60670-24.
Para a realização da configuração frontal (por meio de painéis e calhas DIN) é necessário utilizar os montantes.
Potência dissipável A (W): configuração do quadro com placa de fundo (na posição mais afastada).
Potência dissipável B (W): configuração do quadro com calhas DIN + painéis perfurados.
as características técnicas, funcionais e os valores nominais referem-se somente à instalação em posição vertical.
As dimensões nominais B.
Para as dimensões exteriores reais BxHxP ir à ficha técnica e descarregar desde a web professional GEWISS.
APLICAÇÕES: para uso em interiores em lugares sujeitos a limpeza frequente com jatos de águas (ex.: cozinhas industriais, balneários, etc…).

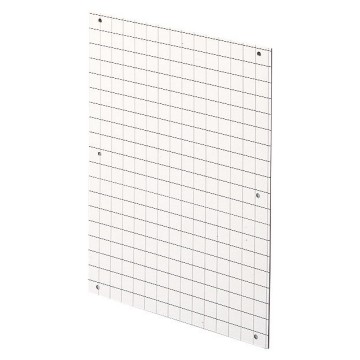

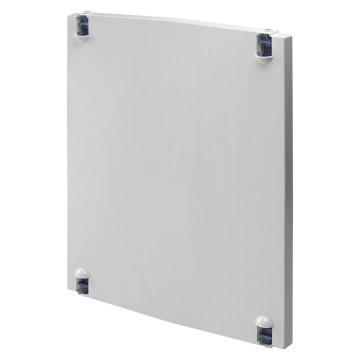

NOTA: para outras informações sobre as distâncias entre a porta do quadro, contraporta e placa de fundo, ver os dados dimensionais correspondentes no catálogo técnico.
CARACTERÍSTICAS: reversíveis.

NOTA: para outras informações sobre as distâncias entre a porta do quadro, contra-porta e placa de fundo, ver os dados dimensionais correspondentes no catálogo técnico. O uso da contra-porta em metal nos quadros Série 46QP requer que o perno de ligação à terra seja ligado ao condutor correspondente de protecção PE somente caso nela sejam montadas aparelhagens NON de classe 2.
CARACTERÍSTICAS: reversíveis.

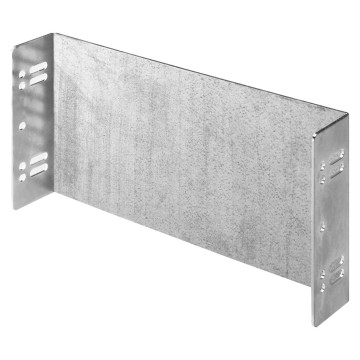

CARACTERÍSTICAS: parafusos do painel imperdíveis, de 1/4 de volta e chumbáveis.
GW46420F, GW46421F, GW46422F e GW464223F, possibilidade de fixação directamente às paredes internas dos quadros em poliéster.
INCLUI: acessórios de fixação. Completos com calha DIN.
NOTA: o painel GW46424F fixa-se a todos os quadros exclusivamente por meio de montantes GW46439F.

CARACTERÍSTICAS:
GW46425F, GW46426F, GW46427F, GW46428F, GW46475F, GW46476F, GW46477F e GW46478F possibilidade de fixação directamente às paredes internas dos quadros em poliéster. parafusos do painel imperdíveis, de 1/4 de volta e chumbáveis.
O painel GW46429F GW46479F fixa-se a todos os quadros exclusivamente por meio de montantes GW46439F.
INCLUI: acessórios de fixação.

INCLUI: os montantes estão equipados com kit de 4 inserções para inserir nos assentos localizados nas paredes horizontais superior e inferior. A posição dos assentos onde se devem por as inserções, está escrita na folha de instruções dentro dos quadros 46QP. A fixação do inserto é feita através da expansão do espelho localizado no interior da dita inserção, com um pino de 4mm de diâmetro. Os montantes instalam-se com 4 suportes que são fornecidos no quadro 46QP.
APLICAÇÕES: os montantes tornam possível implementar molduras extraíveis usando: painéis cegos e de janela, placa perfurada ou não perfurada e altura 1 ou 2 módulos, kit para proteções ou seccionadores.

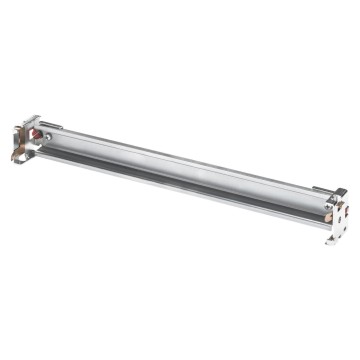

INCLUI: acessórios para fixação aos suportes dos painéis.
NOTA: Para o emprego das calhas DIN sem a utilização do painel cego correspondente usar o kit GW46524F.
Para restabelecer o grau de protecção mínimo do quadro com porta aberta, usar a respectiva contra-porta.

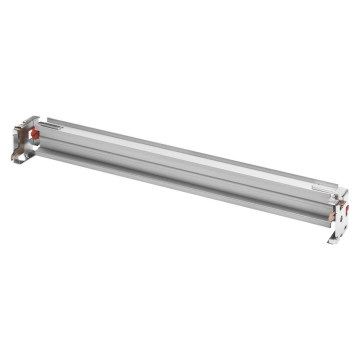

APLICAÇÕES: adequadas para uso do sistema GWFIX 100.
INCLUI: acessórios para fixação aos suportes dos painéis.
NOTA: o emprego das calhas DIN duplas GW46531F, GW46532F, GW46533F e GW46534F inibe o posicionamento das calhas verticais.
Para o emprego das calhas DIN sem a utilização do painel cego correspondente usar o kit GW46524F.
Para restabelecer o grau de protecção mínimo do quadro com porta aberta, usar a respectiva contra-porta.

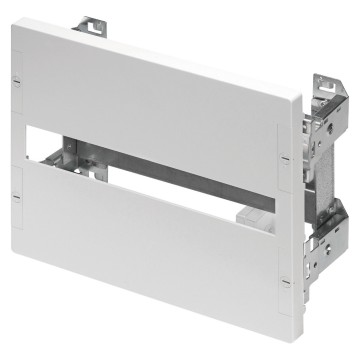

CARACTERÍSTICAS: painéis com janela H=45 mm; parafusos imperdíveis de 1/4 de volta e chumbáveis; Fixação por montantes.
Predisposição para aparelhagens posicionadas na vertical. Material plástico Halogen Free.
INCLUI: acessórios de fixação.

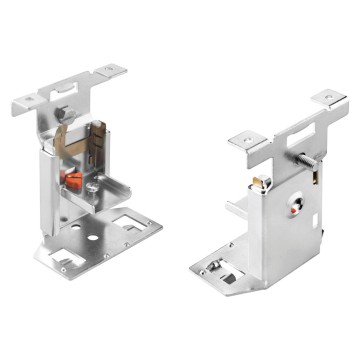

NOTA: os MTX 160c e os MTX 160 (tanto 3P como 4P) devem ser fixados na calha DIN por meio de suportes apropriados contidos no kit GWD8261.
Os MTX 250 (tanto 3P como 4P) de modo contrário, requerem o kit GWD8262.
O engate na calha DIN dos aparelhos em caixa MTX com o relativo diferencial, requer a utilização dos suportes apropriados que podem ser encontrados na respectiva secção do catálogo.
É recomendável introduzir sempre um painel cego sobre o kit em caixas/seccionadores para facilitar a rotação dos fios no caso de entrada de fios por baixo.
Os seccionadores MSS não podem ser instalados simultaneamente aos aparelhos em caixas MTX na mesma calha DIN do kit devido às suas diferentes profundidades
A corrente de pico do interruptor indicado (em correspondência da suposta corrente de curto-circuito no ponto de instalação) NÃO deve ser superior a 17 kA.
A corrente presumida de curto circuito no ponto de entrega em correspondência do interruptor principal do quadro NÃO deve ser superior a 10 kA.

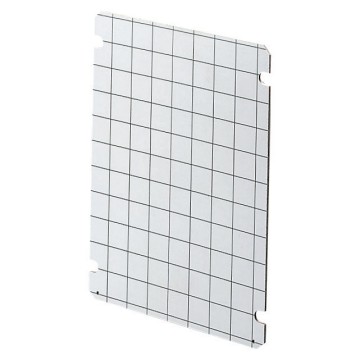

NOTA: para maiores informações sobre as cargas máximas aplicáveis ver a tabela indicada nas correspondentes páginas do catálogo técnico.

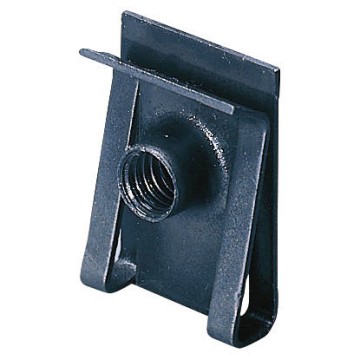

NOTA: para instalar equipamentos, usar porca e clips GW46450.
Para maiores informações sobre as cargas máximas aplicáveis ver a tabela indicada nas correspondentes páginas do catálogo técnico.

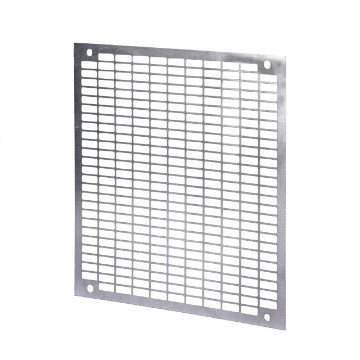

NOTA: para maiores informações sobre as cargas máximas aplicáveis ver a tabela indicada nas correspondentes páginas do catálogo técnico.

NOTA: para instalar aparelhagens fora de padrão e/ou em caixas.

CARACTERÍSTICAS: tecnologia de conexão com terminais de mola.

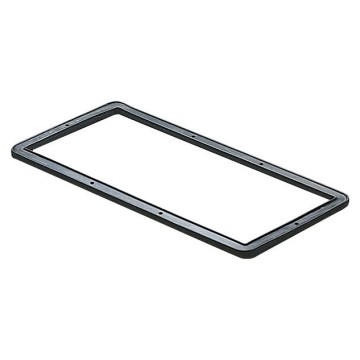

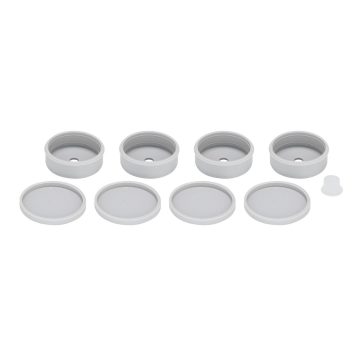

APLICAÇÕES: corretamente instalado, permite restabelecer o grau IP e o duplo isolamento original dos quadros da Série 46QP no caso de fixação direta a parede furando o fundo, não utilizando 4 grapas de aço.

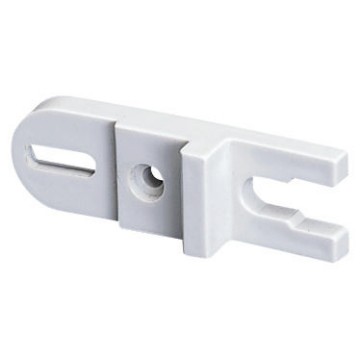

CARACTERÍSTICAS: Para manter o duplo isolamento e o grau IP original do quadro em caso de fixação indireta à parede. Ideais os quadros 46QP para aplicações fotovoltaicas.

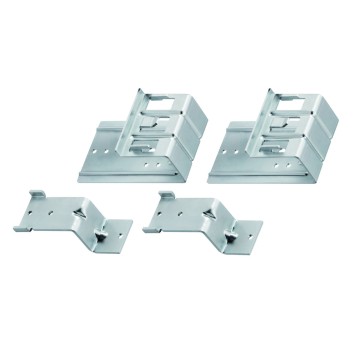

CARACTERÍSTICAS: fixam-se na parte de trás dos quadros.
APLICAÇÕES: para aplicações dos quadros 46QP em postes de 60 a 80 mm e, por meio de fita (não incluída nos equipamentos), de 80 a 200 mm. INCLUI. 2 peças.
Para a utilização do kit, ver a folha de instruções: 2 peças. Para o uso do kit ver a folha de instruções.

CARACTERÍSTICAS: fixação nos montantes dos quadros. Nos quadros de dimensão 3a, 4a, 5a e 6a, suportam calhas na vertical até 60x60 mm e calhas na horizontal até (BxH) 40x60 mm; enquanto que os quadros de 7a suportam calhas na vertical e horizontal de até (BxH) 40x60 mm.
APLICAÇÕES: para quadros a partir dimensões 405x500 mm.
NOTA: o kit para a montagem das calhas permite realizar percursos horizontais e verticais num mesmo plano.
INCLUI: 2 braçadeiras para fixação de calha, 2 braçadeiras para fixação de calha DIN e 6 parafusos de 4x6 mm. Para a utilização do Kit, ver a folha de instruções.

NOTA: Para o emprego das calhas DIN de 18, 24, 28 e 36M sem a utilização do painel cego correspondente usar o kit GW46524F.
Para restabelecer o grau de protecção mínimo do quadro com porta aberta, usar a respectiva contra-porta.

APLICAÇÕES: permite a transportabilidade dos quadros 46QP.
NOTA: o kit de puxadores pode ser utilizado simultaneamente com o kit de suporte do poste ou com o conjunto de suportes para fixação de parede.

CARACTERÍSTICAS: fixação por pressão em painéis frontais perfurados DIN.

CHARACTERISTICS: plastic adapter for compensation of the different installation depths on DIN rail EN 50022 of the modular devices (90 range) and moulded case circuit breakers (MSX range).

APLICAÇÕES: utilizáveis em quadros a partir de 515x650x250 mm.

APLICAÇÕES: permite a instalação combinada de placa de fundo e bastidor.
INCLUI: parafusos de fixação; 4 inserções.

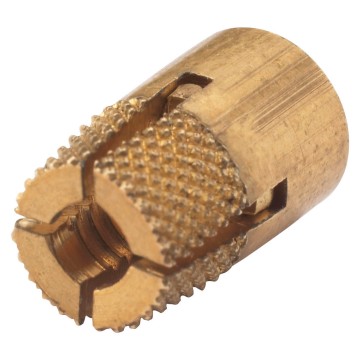

APLICAÇÕES: permite estender a todas as cavidades dos quadros 46QP, a possibilidade de engate de acessórios funcionais.
NOTA: os chumbadores são introduzidas nas ranhuras livres dos quadros 46QP e, são expandidos na sede com a utilização de um perno com diâmetro de 4 mm.
Uma embalagem do kit de chumbadores inclui 10 chumbadores.

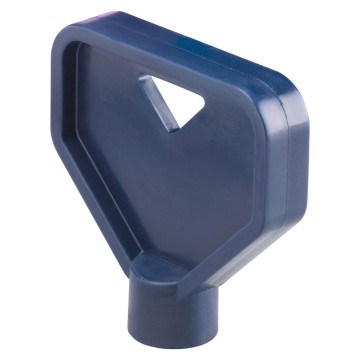

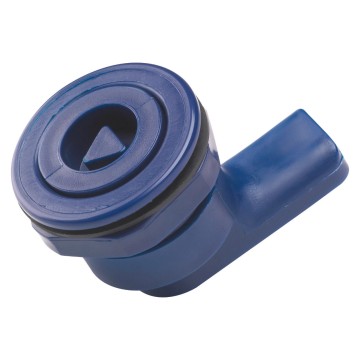

APLICAÇÕES: para quadros 46 QP, QX, QM e CEP.

APLICAÇÕES: para quadros 46 QP, QX, QM e CEP.

APLICAÇÕES: para quadros 46 QP, QX, QM e CEP.
INCLUI: 2 chaves.
NOTA: Todas as chaves e as fechaduras ao mesmo código de produto são idênticas.

CARACTERÍSTICAS: o ventilador leva ar do exterior e coloca-o dentro do quadro, criando uma ligeira sobreposição que impede a entrada de partículas estranhas.. Capacidade máxima do ventilador 60 m³ / h. Potência absorvida igual a 20 W.
APLICAÇÕES: ventilação forçada em condições críticas de temperatura.
INCLUI: Modelo de perfuração.

INCLUI: Modelo de perfuração.

CARACTERÍSTICAS: pode ser montada em todos os quadros GEWISS a partir da dimensão 405x500x200 mm.

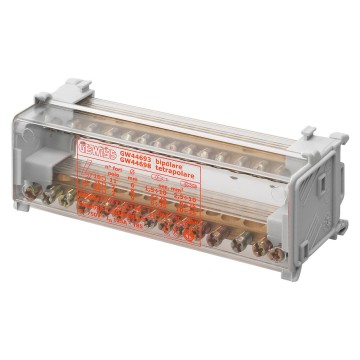

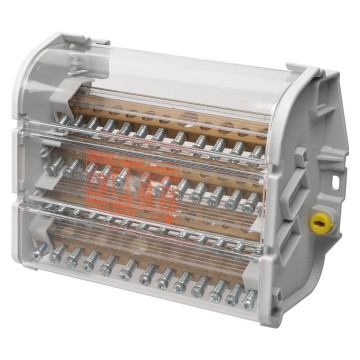

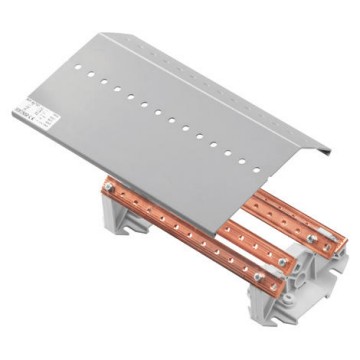

APLICAÇÕES: possibilidade de realizar repartidores uni-bi-tri e tetrapolares.
CARACTERÍSTICAS: torque de aperto dos terminais: cabo em entrada 4 Nm, cabos em saída 1,5 Nm.

CARACTERÍSTICAS: A capacidade de conexão indicada é "por pólo" e refere-se a acabamentos dos cabos com "ponteiras".
NOTA: produtos com marca IMQ.

CARACTERÍSTICAS: torque de aperto dos terminais: cabo em entrada 4 Nm, cabos em saída 1,5 Nm.
A capacidade de conexão indicada é "por pólo" e refere-se a acabamentos dos cabos com "ponteiras".
NOTA: produtos com marca IMQ.

INCLUI: clip de instalação na calha DIN.

CARACTERÍSTICAS: portas com grade funcional de referência para a fixação de aparelhos. Resistência aos choques: 5J.
INCLUI: moldura para instalações de semi-encastrar, tampa cobre-parafuso para duplo isolamento, chave triangular.
NOTA: as características técnicas, funcionais e os valores nominais referem-se somente à instalação em posição vertical.
potência dissipável determinada conforme a norma EN 60670-24:
Potência dissipável A (W): configuração do quadro com placa de fundo.
Potência dissipável B (W): configuração do quadro com painéis perfurados.

CARACTERÍSTICAS: portas com grade funcional de referência para a fixação de aparelhos. Resistência aos choques: 5J.
INCLUI: moldura para instalações de semi-encastrar, tampa cobre-parafuso para duplo isolamento, chave triangular.
NOTA: as características técnicas, funcionais e os valores nominais referem-se somente à instalação em posição vertical.
potência dissipável determinada conforme a norma EN 60670-24:
Potência dissipável A (W): configuração do quadro com placa de fundo.
Potência dissipável B (W): configuração do quadro com painéis perfurados.

CARACTERÍSTICAS: dotadas de retículo funcional para fixação de aparelhos.

INCLUI: montantes de fixação calha DIN, coberturas para módulos, etiquetas de identificação de utilizações, placa auto-adesiva.

APLICAÇÕES: servem para manter o duplo isolamento e o grau IP original das caixas, contentores e outros produtos GEWISS.
INCLUI: 2 parafusos de fixação.

CARACTERÍSTICAS: fixação por pressão em painéis frontais perfurados DIN.

APLICAÇÕES: para quadros 46 QP, QX, QM e CEP.

APLICAÇÕES: para quadros 46 QP, QX, QM e CEP.

INCLUI: 2 chaves.
NOTA: Todas as chaves e as fechaduras do mesmo código de produto são idênticas.
