Série 44 CE Caixas de derivação estanques de parede
A gama mais completa de caixas de derivação estanques e de parede em tecnopolímero. "• Versões para derivação ordinária, para utilizações especiais e para utilizações industriais". "• 3 tipos diferentes de materiais autoextinguíveis (até GWT 960°C) dos quais dois são Halogen Free". "• 3 graus de protecção: IP44, IP55, IP56". "• 11 tamanhos disponíveis em 2 versões: com paredes lisas ou com passa-cabos". "• 6 tipos de tampas: cegas/transparentes, altas/baixas, por pressão/com parafuso (de plástico, também de 1/4 de rotação, ou de metal)". Produtos com marca IMQ e versões (GWT 960°C) com marca RINA.
A SUA BUSCA
Caixas de parede em GWPLAST 75 - GWT 650°C - para derivações comuns
Paredes com passa cabos de entrada rápida - IP44 e IP55
Caixas de derivação com tampa baixa de pressão - IP44 - Cinza RAL 7035
NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante. CARACTERÍSTICAS: caixa IP44 com resistência a impactos IK07. A parte exterior do fundo da caixa está equipada de um alojamento central roscado. Passa-cabos de entrada rápida adaptados a cabos de Ø 4 a 14 mm e tubos de Ø 16, 20 e 25 mm. Tampa de pressão.

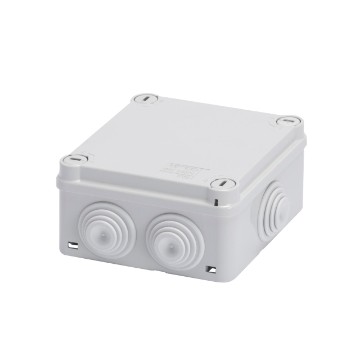

Caixa de derivação com tampa baixa de fixação rápida - IP55 - Cinza RAL 7035
NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante. CARACTERÍSTICAS: Passa-cabos de entrada rápida adaptados a cabos de Ø 4 a 14 mm e tubos de Ø 16, 20 e 25 mm. O fundo, nos lados que têm mais passa cabos, dispõe de 2 janelas de dimensões BxH = 6x4 mm que permitem, a fixação da caixa com abraçadeiras, a caminhos de cabos em arame, aço perfurado, postes, etc….
Caixas de derivação com tampa baixa de parafusos - IP55 - Cinza RAL 7035
INCLUI: GW44011, tampas cobre-parafusos para duplo isolamento. NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante ou os suportes de fixação de parede para tamanhos a partir de 190x140mm. CARACTERÍSTICAS: Passa-cabos de entrada rápida adaptados a cabos de Ø 4 a 14 mm. Para GW44004, GW44005 e GW44006, passa-cabos de entrada rápida para tubos Ø 16, 20 e 25 mm. Para GW44007 e GW44008, passa-cabos de entrada rápida para tubos Ø 16, 20, 25 y 32 mm. Para GW44009, GW44010 e GW44011, passa-cabos de entrada rápida para tubos Ø 16, 20, 25, 32 y 40 mm
Paredes lisas - IP55 e IP56
Caixa de derivação com tampa baixa de fixação rápida - IP55 - Cinza RAL 7035
INCLUI: GW44211, tampas cobre-parafuso para duplo isolamento. NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante ou os suportes de fixação de parede para caixas a partir de pelo menos 190x140mm.
Caixas de derivação com tampa alta de parafusos - IP56- Cinza RAL 7035
INCLUI: GW44221, tampas cobre-parafuso para duplo isolamento. NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante ou os suportes de fixação de parede para caixas a partir de pelo menos 190x140mm.
Fundo de alta capacidade e paredes lisas - IP56
Caixas de derivação com fundo de alta capacidade e tampa baixa com parafusos - Cinza RAL 7035
NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante ou os suportes de fixação de parede para caixas a partir de pelo menos 190x140mm. Para todas as combinações caixa-placas de fundo consultar o sinóptico. APLICAÇÕES: permitem a conexão de tubos até Ø 40 mm para a versão 100x100x80 mm e até Ø 50 mm para os outros tamanhos. CARACTERÍSTICAS: para códigos GW44117; GW44118; GW44119; GW44120, Ui=750 V de acordo com EN 60670-1 e EN 60670-22. Para aplicações fotovoltaicas utilizar os suportes de parede cód. GW44621.

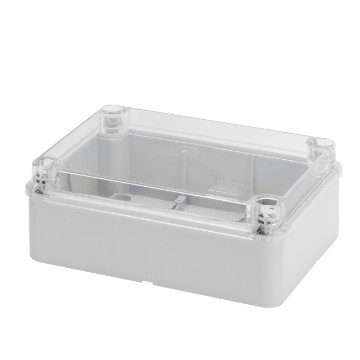

Caixas de derivação com fundo de alta capacidade e tampa baixa transparente de parafuso Cinza RAL 7035
NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante ou os suportes de fixação de parede para caixas a partir de pelo menos 190x140mm. Para todas as combinações caixa-placas de fundo consultar o sinóptico. APLICAÇÕES: permitem a conexão de tubos até Ø 50 mm. CARACTERÍSTICAS: para códigos GW44137; GW44138; GW44139; GW44140, Ui=750 V de acordo com EN 60670-1 e EN 60670-22. Para aplicações fotovoltaicas utilizar os suportes de parede cód. GW44621.
Caixas de parede em GWPLAST 75 - GWT 960°C - para utilizações especiais
Paredes com passa cabos de entrada rápida - IP44 e IP55
Caixas de derivação com tampa baixa de pressão - IP44 - Cinza RAL 7035
CARACTERÍSTICAS: Envolvente tipo H em conformidade com EN60670-1 e tipo Ha em conformidade com EN60670-1. Resistência a impactos IK07. A parte exterior do fundo da caixa está equipada de um alojamento central roscado. Passa-cabos de entrada rápida adaptados a cabos de Ø 4 a 14 mm e tubos de Ø 16, 20 e 25 mm. Tampa de pressão. APLICAÇÕES: ideais para aplicações que requerem GWT mínimo de 850ºC, em conformidade com as normas EN 60670 e IEC 60670, como por exemplo em chão e tetos técnicos. NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante. Passa-cabos de entrada rápida adaptados a cabos de Ø 4 a 14 mm e tubos de Ø 16 e 20 mm.
Caixa de derivação com tampa baixa de fixação rápida - IP55 - Cinza RAL 7035
CARACTERÍSTICAS: Envolvente tipo H em conformidade com EN60670-1 e tipo Ha em conformidade com EN60670-1. Passa-cabos de entrada rápida adaptados a cabos de Ø 4 a 14 mm e tubos de Ø 16, 20 e 25 mm. O fundo, nos lados que têm mais passa cabos, dispõe de 2 janelas de dimensões BxH = 6x4 mm que permitem, a fixação da caixa com abraçadeiras, a caminhos de cabos em arame, aço perfurado, postes, etc…. APLICAÇÕES: ideais para aplicações que requerem GWT mínimo de 850ºC, em conformidade com as normas EN 60670 e IEC 60670, como por exemplo em chão e tetos técnicos. NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante.
Caixas de derivação com tampa baixa por pressão - IP44 Fundo de caixa Vermelho RAL 3000, tampa e passa-cabos Cinza RAL 7035
CARACTERÍSTICAS: Envolvente tipo H em conformidade com EN60670-1 e tipo Ha em conformidade com EN60670-1. Termo pressão com bola igual = 75°C. A parte exterior do fundo da caixa está equipada de um alojamento central roscado. Passa-cabos de entrada rápida adaptados a cabos de Ø 4 a 14 mm e tubos de Ø 16, 20 e 25 mm. Tampa de pressão. APLICAÇÕES: ideais para circuitos de segurança (abrir porta, iluminação e sinalização e para aplicações que requerem GWT mínimo de 850ºC, em conformidade com as normas EN 60670 e IEC 60670, como por exemplo em chão e tetos técnicos). NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante. Passa-cabos de entrada rápida adaptados a cabos de Ø 4 a 14 mm e tubos de Ø 16 e 20 mm.
Caixas de derivação com tampa baixa e parafusos de 1/4 de rotação - IP55 Fundo de caixa Vermelho RAL 3000, tampa e passa-cabos Cinza RAL 7035
CARACTERÍSTICAS: Envolvente tipo H em conformidade com EN60670-1 e tipo Ha em conformidade com EN60670-1. Termo pressão com bola igual = 75°C. Passa-cabos de entrada rápida adaptados a cabos de Ø 4 a 14 mm e tubos de Ø 16, 20 e 25 mm. O fundo, nos lados que têm mais passa cabos, dispõe de 2 janelas de dimensões BxH = 6x4 mm que permitem, a fixação da caixa com abraçadeiras, a caminhos de cabos em arame, aço perfurado, postes, etc…. APLICAÇÕES: ideais para circuitos de segurança e para aplicações que requerem GWT mínimo de 850ºC, em conformidade com as normas EN 60670 e IEC 60670, como por exemplo em chão e tetos técnicos). NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante. Passa-cabos de entrada rápida adaptados a cabos de Ø 4 a 14 mm e tubos de Ø 16, 20 e 25 mm.

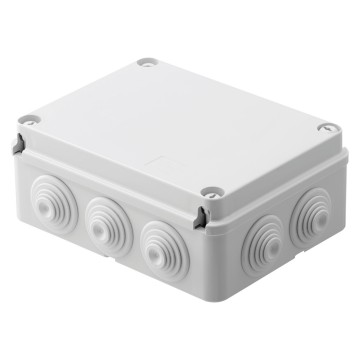

Caixas de derivação com tampa baixa a parafusos - IP55 - Cinza RAL 7035
INCLUI: GW44061, tampas cobre-parafuso para duplo isolamento. CARACTERÍSTICAS: Envolvente tipo H em conformidade com EN60670-1 e tipo Ha em conformidade com EN60670-1. APLICAÇÕES: ideais para uso em aplicações que requerem mínimo GWT de 850°C em conformidade com as normas EN 60670 e IEC 60670, como por exemplo em chão e tetos técnicos. NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante ou os suportes de fixação de parede para caixas a partir de pelo menos 190x140mm. Para GW44055 passa-cabos de entrada rápida para cabos de Ø 4 a 14 mm e tubos de Ø 16, 20 e 25 mm. Para GW44057 e GW44058 passa-cabos de entrada rápida para cabos de Ø 4 a 14 mm e tubos de Ø 16, 20, 25 e 32 mm. Para GW44059, GW44060 e GW44061 passa-cabos de entrada rápida para cabos de Ø 4 a 14 mm e tubos de Ø 16, 20, 25, 32 e 40 mm.
Paredes lisas - IP56
Caixas para derivação com tampa baixa com parafuso - IP56 - Cinza RAL 7035
INCLUI: GW44281, tampas cobre-parafusos para duplo isolamento. CARACTERÍSTICAS: para códigos GW44277; GW44277C; GW44278; GW44279; GW44280;GW44281, Ui=750 V em conformidade com a norma EN 60670-1 e EN 60670-22. Para aplicações fotovoltaicas utilizar os suportes de parede cód. GW44621. Envolvente tipo H em conformidade com EN60670-1 e tipo Ha em conformidade com EN60670-1. Para caixas GW44276C e GW44277C termo pressão com bola TP = 75°C em conformidade com a norma EN 60670-1 e IEC 60670-1. APLICAÇÕES: ideais para aplicações que requerem GWT mínimo de 850ºC, em conformidade com as normas EN 60670 e IEC 60670, como por exemplo em chão e tetos técnicos. NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante ou os suportes de fixação de parede para tamanhos a partir de 190x140mm. Caixa GW44276C e GW44277C certificadas CSA (em conformidade com a norma UL50). Deve utilizar-se com régua de terminais de derivação multipolar 5 x 6 mm2, ref.: GW44610C.
Caixas para derivação com tampa alta e parafuso - IP56 - Cinza RAL 7035
INCLUI: GW44261, tampas cobre-parafuso para duplo isolamento. CARACTERÍSTICAS: para códigos GW44257; GW44258; GW44259; GW44260, Ui=750 V de acordo com EN 60670-1 e EN 60670-22. Para aplicações fotovoltaicas utilizar os suportes de parede cód. GW44621. Envolvente tipo H em conformidade com EN60670-1 e tipo Ha em conformidade com EN60670-1. APLICAÇÕES: ideais para uso em aplicações que requerem mínimo GWT de 850°C em conformidade com as normas EN 60670 e IEC 60670, como por exemplo em chão e tetos técnicos. NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante ou os suportes de fixação de parede para caixas a partir de pelo menos 190x140mm.
Caixas de parede em GWPLAST 120 - GWT 650°C - para utilizações industriais
Tampa cega - IP56
Caixas com paredes lisas para derivação e para aparelhos eléctricos e electrónicos Tampa baixa com parafuso- Cinza RAL 7035
INCLUI: GW44411, tampas cobre-parafuso para duplo isolamento. NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante ou os suportes de fixação de parede para caixas a partir de pelo menos 190x140mm. CARACTERÍSTICAS: para códigos GW44407; GW44408; GW44409; GW44410; GW44411 Ui=1000 V de acordo com EN 60670-1 e EN 60670-22. Para aplicações fotovoltaicas utilizar os suportes de parede cód. GW44621.
Caixas com paredes lisas para derivação e para aparelhos eléctricos e electrónicos Tampa alta com parafuso- Cinza RAL 7035
INCLUI: GW44421, tampas cobre-parafuso para duplo isolamento. NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante ou os suportes de fixação de parede para caixas a partir de pelo menos 190x140mm. CARACTERÍSTICAS: para códigos GW44417; GW44418; GW44419; GW44420; GW44421 Ui=1000 V de acordo com EN 60670-1 e EN 60670-22. Para aplicações fotovoltaicas utilizar os suportes de parede cód. GW44621.
Tampa transparente - IP56
Caixas com paredes lisas para derivação e para aparelhos eléctricos e electrónicos Tampa baixa com parafuso- Cinza RAL 7035
INCLUI: GW44431, tampas cobre-parafuso para duplo isolamento. NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante ou os suportes de fixação de parede para caixas a partir de pelo menos 190x140mm. CARACTERÍSTICAS: para códigos GW44427; GW44428; GW44429; GW44430; GW44431 Ui=1000 V de acordo com EN 60670-1 e EN 60670-22. Para aplicações fotovoltaicas utilizar os suportes de parede cód. GW44621.
Caixas com paredes lisas para derivação e para aparelhos eléctricos e electrónicos Tampa alta com parafuso- Cinza RAL 7035
INCLUI: GW44441, tampas cobre-parafuso para duplo isolamento. NOTA: para restabelecer o duplo isolamento e o grau de proteção IP original das caixas, utilizar as tampas cobre-parafuso de material isolante ou os suportes de fixação de parede para caixas a partir de pelo menos 190x140mm. CARACTERÍSTICAS: para códigos GW44437; GW44438; GW44439; GW44440; GW44441 Ui=1000 V de acordo com EN 60670-1 e EN 60670-22. Para aplicações fotovoltaicas utilizar os suportes de parede cód. GW44621.
Acessórios técnicos
Placas de fundo
Placas de fundo em chapa galvanizada com parafusos de fixação auto - roscantes
NOTA: GW44615 adequada também para caixas de grande capacidade GW44118 e GW44138. GW44616 adequada também para caixas de grande capacidade GW44119 e GW44139. GW44617 adequada também para caixas de grande capacidade GW44120 e GW44140.
Placas de fundo em material isolante com parafusos de fixação auto - roscantes
NOTA: GW44625 adequada também para caixas de grande capacidade GW44118 e GW44138. GW44626 adequada também para caixas de grande capacidade GW44119 e GW44139. GW44627 adequada também para caixas de grande capacidade GW44120 e GW44140.
APLICAÇÕES: servem para manter o duplo isolamento e o grau IP original das caixas, contentores e outros produtos GEWISS. INCLUI: 2 parafusos de fixação.

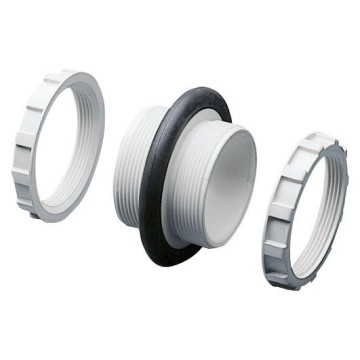

NOTA: passa-cabos de entrada rápida com a exceção de GW50428. CARACTERÍSTICAS: passa-cabos de entrada rápida para cabos de Ø 4 a 14 mm. Passa-cabos GW50429 adequado para tubos Ø 16, 20 mm. Passa-cabos GW50430 adequado para tubos Ø 16, 20, 25 mm. Passa-cabos GW50431 adequado para tubos Ø 16, 20, 25, 32 mm. Passa-cabos GW50432 adequado para tubos Ø 16, 20, 25, 32, 40 mm.
Fresa multi-diâmetros em aço HSS para furar caixas,quadros e calhas em material isolante
