Série 40 CDI Quadros de electricidade e distribuição de encastrar

Série 40 CDI Quadros de electricidade e distribuição de encastrar

As sete famílias são capazes de satisfazer cada exigência no âmbito civil, doméstico, terciário e industrial.
Modularidade elevada de 2 a 72 módulos.
Diferentes graus de protecção: de IP40 a IP55.
Design preciso, versões com porta cega ou fumê.

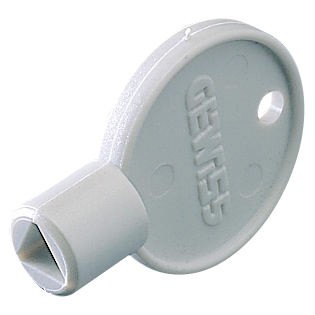

Versões com fechadura de segurança como acessório.
Versões com materiais Halogen Free.
Versões específicas para paredes de painel de cartão gesso.
Produtos com marca IMQ.

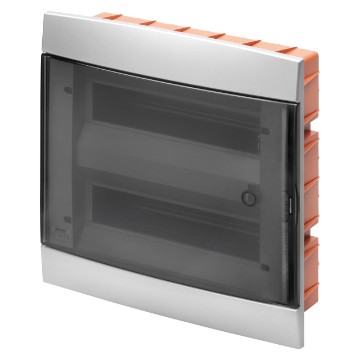

40 CDi - Quadros de electricidade decorativas - IP40

Porta transparente fumada

Preparados para alojar réguas de terminais
Preparados para alojar réguas de terminais
Código Gewiss
N. mód. EN 50022
Cor
Dim. da frente BxAxP (mm)
Fondo di ricambio
Potência dissipável (W)

Código Gewiss GW40237TB
N. mód. EN 50022 4+1/2
Cor Branco
Dim. da frente BxAxP (mm) 148x165x23
Fondo di ricambio GW40671
Potência dissipável (W) 13
Ir
Código Gewiss GW40237TN
N. mód. EN 50022 4+1/2
Cor Preto
Dim. da frente BxAxP (mm) 148x165x23
Fondo di ricambio GW40671
Potência dissipável (W) 13
Ir
Código Gewiss GW40237VT
N. mód. EN 50022 4+1/2
Cor Lackiert Titânio
Dim. da frente BxAxP (mm) 148x165x23
Fondo di ricambio GW40671
Potência dissipável (W) 13
Ir
Código Gewiss GW40237VA
N. mód. EN 50022 4+1/2
Cor Lackiert Ardósia
Dim. da frente BxAxP (mm) 148x165x23
Fondo di ricambio GW40671
Potência dissipável (W) 13
Ir
Código Gewiss GW40225TB
N. mód. EN 50022 8+1/2
Cor Branco
Dim. da frente BxAxP (mm) 250x195x26
Fondo di ricambio GW40673
Potência dissipável (W) 19
Ir
Código Gewiss GW40225TN
N. mód. EN 50022 8+1/2
Cor Preto
Dim. da frente BxAxP (mm) 250x195x26
Fondo di ricambio GW40673
Potência dissipável (W) 19
Ir
Código Gewiss GW40225VT
N. mód. EN 50022 8+1/2
Cor Lackiert Titânio
Dim. da frente BxAxP (mm) 250x195x26
Fondo di ricambio GW40673
Potência dissipável (W) 19
Ir
Código Gewiss GW40225VA
N. mód. EN 50022 8+1/2
Cor Lackiert Ardósia
Dim. da frente BxAxP (mm) 250x195x26
Fondo di ricambio GW40673
Potência dissipável (W) 19
Ir
Código Gewiss GW40229TB
N. mód. EN 50022 12+1
Cor Branco
Dim. da frente BxAxP (mm) 330x218x25
Fondo di ricambio GW40674
Potência dissipável (W) 24
Ir
Código Gewiss GW40229TN
N. mód. EN 50022 12+1
Cor Preto
Dim. da frente BxAxP (mm) 330x218x25
Fondo di ricambio GW40674
Potência dissipável (W) 24
Ir
Código Gewiss GW40229VT
N. mód. EN 50022 12+1
Cor Lackiert Titânio
Dim. da frente BxAxP (mm) 330x218x25
Fondo di ricambio GW40674
Potência dissipável (W) 24
Ir
Código Gewiss GW40229VA
N. mód. EN 50022 12+1
Cor Lackiert Ardósia
Dim. da frente BxAxP (mm) 330x218x25
Fondo di ricambio GW40674
Potência dissipável (W) 24
Ir
Código Gewiss GW40233TB
N. mód. EN 50022 24+2 (12x2)
Cor Branco
Dim. da frente BxAxP (mm) 330x338x28
Fondo di ricambio GW40677
Potência dissipável (W) 25
Ir
Código Gewiss GW40233TN
N. mód. EN 50022 24+2 (12x2)
Cor Preto
Dim. da frente BxAxP (mm) 330x338x28
Fondo di ricambio GW40677
Potência dissipável (W) 25
Ir
Código Gewiss GW40233VT
N. mód. EN 50022 24+2 (12x2)
Cor Lackiert Titânio
Dim. da frente BxAxP (mm) 330x338x28
Fondo di ricambio GW40677
Potência dissipável (W) 25
Ir
Código Gewiss GW40233VA
N. mód. EN 50022 24+2 (12x2)
Cor Lackiert Ardósia
Dim. da frente BxAxP (mm) 330x338x28
Fondo di ricambio GW40677
Potência dissipável (W) 25
Ir
Código Gewiss GW40239TB
N. mód. EN 50022 36+3 (12x3)
Cor Branco
Dim. da frente BxAxP (mm) 330x493x28
Fondo di ricambio GW40679
Potência dissipável (W) 42
Ir
Código Gewiss GW40239TN
N. mód. EN 50022 36+3 (12x3)
Cor Preto
Dim. da frente BxAxP (mm) 330x493x28
Fondo di ricambio GW40679
Potência dissipável (W) 42
Ir
Código Gewiss GW40239VT
N. mód. EN 50022 36+3 (12x3)
Cor Lackiert Titânio
Dim. da frente BxAxP (mm) 330x493x28
Fondo di ricambio GW40679
Potência dissipável (W) 42
Ir
Código Gewiss GW40239VA
N. mód. EN 50022 36+3 (12x3)
Cor Lackiert Ardósia
Dim. da frente BxAxP (mm) 330x493x28
Fondo di ricambio GW40679
Potência dissipável (W) 42
Ir
VER TODOS
EQUIPAMENTO E NOTAS

Porta cega com fechadura

Caixa de distribuição predisposta para alojamento de régua de terminais - Branco
Caixa de distribuição predisposta para alojamento de régua de terminais - Branco
Código Gewiss
N. mód. EN 50022
Cor
Dim. externas BxHxP (mm)
Potência dissipável (W)
Fondo di ricambio

Código Gewiss GW40287TB
N. mód. EN 50022 4
Cor Branco
Dim. externas BxHxP (mm) 148x165x23
Potência dissipável (W) 13
Fondo di ricambio GW40671
Ir
Código Gewiss GW40285TB
N. mód. EN 50022 8
Cor Branco
Dim. externas BxHxP (mm) 250x195x26
Potência dissipável (W) 19
Fondo di ricambio GW40673
Ir
Código Gewiss GW40289TB
N. mód. EN 50022 12
Cor Branco
Dim. externas BxHxP (mm) 330x218x25
Potência dissipável (W) 24
Fondo di ricambio GW40674
Ir
Código Gewiss GW40293TB
N. mód. EN 50022 24 (12X2)
Cor Branco
Dim. externas BxHxP (mm) 330x338x28
Potência dissipável (W) 25
Fondo di ricambio GW40677
Ir
Código Gewiss GW40299TB
N. mód. EN 50022 36 (12x3)
Cor Branco
Dim. externas BxHxP (mm) 330x493x28
Potência dissipável (W) 42
Fondo di ricambio GW40679
Ir
EQUIPAMENTO E NOTAS

Acessórios para caixas decorativas

Frontais e relativos caixilhos funcionais com calha DIN para quadros de electricidade decorativos
Frontais e relativos caixilhos funcionais com calha DIN para quadros de electricidade decorativos
Código Gewiss
N. mód. EN 50022
Cor
Dim. da frente BxAxP (mm)
Fundo correspondente
Potência dissipável (W)

Código Gewiss GW41237TB
N. mód. EN 50022 4+1/2
Cor Branco
Dim. da frente BxAxP (mm) 148x165x23
Fundo correspondente GW40671
Potência dissipável (W) 13
Ir
Código Gewiss GW41237TN
N. mód. EN 50022 4+1/2
Cor Preto
Dim. da frente BxAxP (mm) 148x165x23
Fundo correspondente GW40671
Potência dissipável (W) 13
Ir
Código Gewiss GW41237VT
N. mód. EN 50022 4+1/2
Cor Lackiert Titânio
Dim. da frente BxAxP (mm) 148x165x23
Fundo correspondente GW40671
Potência dissipável (W) 13
Ir
Código Gewiss GW41237VA
N. mód. EN 50022 4+1/2
Cor Lackiert Ardósia
Dim. da frente BxAxP (mm) 148x165x23
Fundo correspondente GW40671
Potência dissipável (W) 13
Ir
Código Gewiss GW41225TB
N. mód. EN 50022 8+1/2
Cor Branco
Dim. da frente BxAxP (mm) 250x195x26
Fundo correspondente GW40673
Potência dissipável (W) 19
Ir
Código Gewiss GW41225TN
N. mód. EN 50022 8+1/2
Cor Preto
Dim. da frente BxAxP (mm) 250x195x26
Fundo correspondente GW40673
Potência dissipável (W) 19
Ir
Código Gewiss GW41225VT
N. mód. EN 50022 8+1/2
Cor Lackiert Titânio
Dim. da frente BxAxP (mm) 250x195x26
Fundo correspondente GW40673
Potência dissipável (W) 19
Ir
Código Gewiss GW41225VA
N. mód. EN 50022 8+1/2
Cor Lackiert Ardósia
Dim. da frente BxAxP (mm) 250x195x26
Fundo correspondente GW40673
Potência dissipável (W) 19
Ir
Código Gewiss GW41229TB
N. mód. EN 50022 12+1
Cor Branco
Dim. da frente BxAxP (mm) 330x218x25
Fundo correspondente GW40674
Potência dissipável (W) 24
Ir
Código Gewiss GW41229TN
N. mód. EN 50022 12+1
Cor Preto
Dim. da frente BxAxP (mm) 330x218x25
Fundo correspondente GW40674
Potência dissipável (W) 24
Ir
Código Gewiss GW41229VT
N. mód. EN 50022 12+1
Cor Lackiert Titânio
Dim. da frente BxAxP (mm) 330x218x25
Fundo correspondente GW40674
Potência dissipável (W) 24
Ir
Código Gewiss GW41229VA
N. mód. EN 50022 12+1
Cor Lackiert Ardósia
Dim. da frente BxAxP (mm) 330x218x25
Fundo correspondente GW40674
Potência dissipável (W) 24
Ir
Código Gewiss GW41233TB
N. mód. EN 50022 24+2 (12x2)
Cor Branco
Dim. da frente BxAxP (mm) 330x338x28
Fundo correspondente GW40677
Potência dissipável (W) 25
Ir
Código Gewiss GW41233TN
N. mód. EN 50022 24+2 (12x2)
Cor Preto
Dim. da frente BxAxP (mm) 330x338x28
Fundo correspondente GW40677
Potência dissipável (W) 25
Ir
Código Gewiss GW41233VT
N. mód. EN 50022 24+2 (12x2)
Cor Lackiert Titânio
Dim. da frente BxAxP (mm) 330x338x28
Fundo correspondente GW40677
Potência dissipável (W) 25
Ir
Código Gewiss GW41233VA
N. mód. EN 50022 24+2 (12x2)
Cor Lackiert Ardósia
Dim. da frente BxAxP (mm) 330x338x28
Fundo correspondente GW40677
Potência dissipável (W) 25
Ir
Código Gewiss GW41239TB
N. mód. EN 50022 36+3 (12x3)
Cor Branco
Dim. da frente BxAxP (mm) 330x493x28
Fundo correspondente GW40679
Potência dissipável (W) 42
Ir
Código Gewiss GW41239TN
N. mód. EN 50022 36+3 (12x3)
Cor Preto
Dim. da frente BxAxP (mm) 330x493x28
Fundo correspondente GW40679
Potência dissipável (W) 42
Ir
Código Gewiss GW41239VT
N. mód. EN 50022 36+3 (12x3)
Cor Lackiert Titânio
Dim. da frente BxAxP (mm) 330x493x28
Fundo correspondente GW40679
Potência dissipável (W) 42
Ir
Código Gewiss GW41239VA
N. mód. EN 50022 36+3 (12x3)
Cor Lackiert Ardósia
Dim. da frente BxAxP (mm) 330x493x28
Fundo correspondente GW40679
Potência dissipável (W) 42
Ir
VER TODOS
EQUIPAMENTO E NOTAS
Fundos para quadros de electricidade decorativos predispostos para alojamento de régua de terminais
Fundos para quadros de electricidade decorativos predispostos para alojamento de régua de terminais
Código Gewiss
N. mód. EN 50022
Dim. do fundo BxHxP (mm)

Código Gewiss GW40671
N. mód. EN 50022 4
Dim. do fundo BxHxP (mm) 115x142x85
Ir
Código Gewiss GW40673
N. mód. EN 50022 8
Dim. do fundo BxHxP (mm) 209x174x81
Ir
Código Gewiss GW40674
N. mód. EN 50022 12
Dim. do fundo BxHxP (mm) 293x189x81
Ir
Código Gewiss GW40677
N. mód. EN 50022 24
Dim. do fundo BxHxP (mm) 294x310x80
Ir
Código Gewiss GW40679
N. mód. EN 50022 36
Dim. do fundo BxHxP (mm) 294x461x90
Ir
EQUIPAMENTO E NOTAS

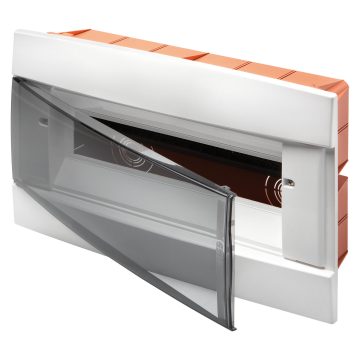

40 CDKi - Quadros de comutação e de distribuição componíveis protegidos - IP40

Porta transparente fumada

Quadros de electricidade preparados para alojar réguas de terminais com caixilho amovível - Branco RAL 9016
Quadros de electricidade preparados para alojar réguas de terminais com caixilho amovível - Branco RAL 9016
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)

Código Gewiss GW40601
N. mód. EN 50022 2
Dim. externas BxHxP (mm) 83x160x74
Potência dissipável (W) 12
Ir
Código Gewiss GW40602
N. mód. EN 50022 4
Dim. externas BxHxP (mm) 120x160x85
Potência dissipável (W) 18
Ir
Código Gewiss GW40603
N. mód. EN 50022 6
Dim. externas BxHxP (mm) 200x170x85
Potência dissipável (W) 19
Ir
Código Gewiss GW40604
N. mód. EN 50022 8
Dim. externas BxHxP (mm) 240x195x85
Potência dissipável (W) 20
Ir
Código Gewiss GW40605
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 330x270x85
Potência dissipável (W) 36
Ir
Código Gewiss GW40608
N. mód. EN 50022 18
Dim. externas BxHxP (mm) 465x310x85
Potência dissipável (W) 50
Ir
EQUIPAMENTO E NOTAS
Quadros de distribuição equipados com borne e bastidor removível - Branco RAL 9016
Quadros de distribuição equipados com borne e bastidor removível - Branco RAL 9016
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)
Pólo 1 (mm²)
Pólo 2 (mm²)

Código Gewiss GW40604BS
N. mód. EN 50022 8
Dim. externas BxHxP (mm) 240x195x85
Potência dissipável (W) 20
Pólo 1 (mm²) N/T (2x16) + (7x10)
Pólo 2 (mm²) N/T (2x16) + (7x10)
Ir
Código Gewiss GW40605BS
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 330x270x85
Potência dissipável (W) 36
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) N/T (3x16) + (11x10)
Ir
Código Gewiss GW40608BS
N. mód. EN 50022 18
Dim. externas BxHxP (mm) 465x310x85
Potência dissipável (W) 50
Pólo 1 (mm²) N/T (3x16) + (17x10)
Pólo 2 (mm²) N/T (3x16) + (17x10)
Ir
EQUIPAMENTO E NOTAS
Quadros de electricidade com painéis com janelas e caixilho removível preparados para alojar régua de terminais - Branco RAL 9016
Quadros de electricidade com painéis com janelas e caixilho removível preparados para alojar régua de terminais - Branco RAL 9016
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)

Código Gewiss GW40606
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 330x420x85
Potência dissipável (W) 37
Ir
Código Gewiss GW40609
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 465x505x85
Potência dissipável (W) 52
Ir
Código Gewiss GW40610
N. mód. EN 50022 54 (18x3)
Dim. externas BxHxP (mm) 465x680x95
Potência dissipável (W) 62
Ir
Código Gewiss GW40611
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 465x880x95
Potência dissipável (W) 95
Ir
EQUIPAMENTO E NOTAS
Quadros de distribuição com painéis e bastidor extraíveis equipados com régua de terminais - branco RAL 9016
Quadros de distribuição com painéis e bastidor extraíveis equipados com régua de terminais - branco RAL 9016
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)
Pólo 1 (mm²)
Pólo 2 (mm²)

Código Gewiss GW40606BS
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 330x420x85
Potência dissipável (W) 37
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) N/T (3x16) + (11x10)
Ir
Código Gewiss GW40606BD
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 330x420x85
Potência dissipável (W) 37
Pólo 1 (mm²) N/T 2x[(3x16) + (11x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (11x10)]
Ir
Código Gewiss GW40609BS
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 465x505x85
Potência dissipável (W) 52
Pólo 1 (mm²) N/T (3x16) + (17x10)
Pólo 2 (mm²) N/T (3x16) + (17x10)
Ir
Código Gewiss GW40609BD
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 465x505x85
Potência dissipável (W) 52
Pólo 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (17x10)]
Ir
Código Gewiss GW40610BD
N. mód. EN 50022 54 (18x3)
Dim. externas BxHxP (mm) 465x680x95
Potência dissipável (W) 62
Pólo 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (17x10)]
Ir
Código Gewiss GW40610BT
N. mód. EN 50022 54 (18x3)
Dim. externas BxHxP (mm) 465x680x95
Potência dissipável (W) 62
Pólo 1 (mm²) N/T 3x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 3x[(3x16) + (17x10)]
Ir
Código Gewiss GW40611BD
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 465x855x95
Potência dissipável (W) 95
Pólo 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (17x10)]
Ir
Código Gewiss GW40611BQ
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 465x880x95
Potência dissipável (W) 95
Pólo 1 (mm²) N/T 4x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 4x[(3x16) + (17x10)]
Ir
EQUIPAMENTO E NOTAS

Porta cega

Quadros de electricidade preparados para alojar réguas de terminais com caixilho amovível - Branco RAL 9016
Quadros de electricidade preparados para alojar réguas de terminais com caixilho amovível - Branco RAL 9016
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)

Código Gewiss GW40882
N. mód. EN 50022 4
Dim. externas BxHxP (mm) 120x160x85
Potência dissipável (W) 18
Ir
Código Gewiss GW40883
N. mód. EN 50022 6
Dim. externas BxHxP (mm) 200x170x85
Potência dissipável (W) 19
Ir
Código Gewiss GW40884
N. mód. EN 50022 8
Dim. externas BxHxP (mm) 240x195x85
Potência dissipável (W) 20
Ir
Código Gewiss GW40885
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 330x270x85
Potência dissipável (W) 36
Ir
Código Gewiss GW40888
N. mód. EN 50022 18
Dim. externas BxHxP (mm) 465x310x85
Potência dissipável (W) 50
Ir
EQUIPAMENTO E NOTAS
Quadros de distribuição equipados com régua de terminais e bastidor removível
Quadros de distribuição equipados com régua de terminais e bastidor removível
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)
Pólo 1 (mm²)
Pólo 2 (mm²)

Código Gewiss GW40884BS
N. mód. EN 50022 8
Dim. externas BxHxP (mm) 240x195x85
Potência dissipável (W) 20
Pólo 1 (mm²) N/T (2x16) + (7x10)
Pólo 2 (mm²) N/T (2x16) + (7x10)
Ir
Código Gewiss GW40885BS
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 330x270x85
Potência dissipável (W) 36
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) N/T (3x16) + (11x10)
Ir
Código Gewiss GW40888BS
N. mód. EN 50022 18
Dim. externas BxHxP (mm) 465x310x85
Potência dissipável (W) 50
Pólo 1 (mm²) N/T (3x16) + (17x10)
Pólo 2 (mm²) N/T (3x16) + (17x10)
Ir
EQUIPAMENTO E NOTAS
Quadros de electricidade com painéis com janelas e caixilho removível preparados para alojar régua de terminais - Branco RAL 9016
Quadros de electricidade com painéis com janelas e caixilho removível preparados para alojar régua de terminais - Branco RAL 9016
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)

Código Gewiss GW40886
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 330x420x85
Potência dissipável (W) 37
Ir
Código Gewiss GW40889
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 465x505x85
Potência dissipável (W) 52
Ir
Código Gewiss GW40890
N. mód. EN 50022 54 (18x3)
Dim. externas BxHxP (mm) 465x680x95
Potência dissipável (W) 62
Ir
Código Gewiss GW40891
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 465x880x95
Potência dissipável (W) 95
Ir
EQUIPAMENTO E NOTAS
Quadros de distribuição com painéis e bastidor extraíveis equipados comrégua de terminais - branco RAL 9016
Quadros de distribuição com painéis e bastidor extraíveis equipados comrégua de terminais - branco RAL 9016
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)
Pólo 1 (mm²)
Pólo 2 (mm²)

Código Gewiss GW40886BS
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 330x420x85
Potência dissipável (W) 37
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) N/T (3x16) + (11x10)
Ir
Código Gewiss GW40886BD
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 330x420x85
Potência dissipável (W) 37
Pólo 1 (mm²) N/T 2x[(3x16) + (11x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (11x10)]
Ir
Código Gewiss GW40889BS
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 465x505x85
Potência dissipável (W) 52
Pólo 1 (mm²) N/T (3x16) + (17x10)
Pólo 2 (mm²) N/T (3x16) + (17x10)
Ir
Código Gewiss GW40889BD
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 465x505x85
Potência dissipável (W) 52
Pólo 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (17x10)]
Ir
Código Gewiss GW40890BD
N. mód. EN 50022 54 (18x3)
Dim. externas BxHxP (mm) 465x680x95
Potência dissipável (W) 62
Pólo 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (17x10)]
Ir
Código Gewiss GW40890BT
N. mód. EN 50022 54 (18x3)
Dim. externas BxHxP (mm) 465x680x95
Potência dissipável (W) 62
Pólo 1 (mm²) N/T 3x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 3x[(3x16) + (17x10)]
Ir
Código Gewiss GW40891BD
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 465x855x95
Potência dissipável (W) 95
Pólo 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (17x10)]
Ir
Código Gewiss GW40891BQ
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 465x880x95
Potência dissipável (W) 95
Pólo 1 (mm²) N/T 4x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 4x[(3x16) + (17x10)]
Ir
EQUIPAMENTO E NOTAS

Antibacterial front kit

Distribution front kit windowed panels and extractable frame predisposed for housing the terminal blocks - White RAL 9016 - Antibacterial
Distribution front kit windowed panels and extractable frame predisposed for housing the terminal blocks - White RAL 9016 - Antibacterial
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)

Código Gewiss GW41885AB
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 330x270x16
Potência dissipável (W) 36
Ir
Código Gewiss GW41886AB
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 330x420x16
Potência dissipável (W) 37
Ir
Código Gewiss GW41889AB
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 465x505x16
Potência dissipável (W) 52
Ir
Código Gewiss GW41890AB
N. mód. EN 50022 54 (18x3)
Dim. externas BxHxP (mm) 465x680x25
Potência dissipável (W) 62
Ir
Código Gewiss GW41891AB
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 465x880x25
Potência dissipável (W) 95
Ir
EQUIPAMENTO E NOTAS
Flush-mounting back box for Antibacterial front kit - For brick wall
Flush-mounting back box for Antibacterial front kit - For brick wall
Código Gewiss
N. mód. EN 50022
Suitable for
ANTIBACTERIAL front kit

Código Gewiss GW40685
N. mód. EN 50022 12
Suitable for
ANTIBACTERIAL front kit GW41885AB
Ir
Código Gewiss GW40687
N. mód. EN 50022 24 (12X2)
Suitable for
ANTIBACTERIAL front kit GW41886AB
Ir
Código Gewiss GW40688
N. mód. EN 50022 36 (18x2)
Suitable for
ANTIBACTERIAL front kit GW41889AB
Ir
Código Gewiss GW40689
N. mód. EN 50022 54 (18x3)
Suitable for
ANTIBACTERIAL front kit GW41890AB
Ir
Código Gewiss GW40690
N. mód. EN 50022 72 (18x4)
Suitable for
ANTIBACTERIAL front kit GW41891AB
Ir
EQUIPAMENTO E NOTAS

40 CDKI GREEN WALL - Multi-service system enclosures

Multimedia enclosures

Multimedia enclosure compact version 36 DIN modules - White ral 9016 - Blank door
Multimedia enclosure compact version 36 DIN modules - White ral 9016 - Blank door
Código Gewiss
Descrição
Dim. externas BxHxP (mm)

Código Gewiss GW40390C
Descrição Front cover, inner frame and accessories 36 DIN modules
Dim. externas BxHxP (mm) 465x505x85
Ir
Código Gewiss GW40688
Descrição Empty masonry bottom for compact multimedia enclosure
Dim. externas BxHxP (mm) -
Ir
EQUIPAMENTO E NOTAS
Multimedia enclosure compact version 54 DIN modules - White ral 9016 - Blank door
Multimedia enclosure compact version 54 DIN modules - White ral 9016 - Blank door
Código Gewiss
Descrição
Dim. externas BxHxP (mm)

Código Gewiss GW40390F
Descrição Front cover, inner frame and accessories 54 DIN modules
Dim. externas BxHxP (mm) 465x680x95
Ir
Código Gewiss GW40689
Descrição Empty masonry bottom for full multimedia enclosure
Dim. externas BxHxP (mm) -
Ir
EQUIPAMENTO E NOTAS

40 CDe - German standard flush-mounting distribution boards

Metal door distribution boards - IP40

Distribution boards for brick walls equipped with bipolar terminal blocks - RAL 9016
Distribution boards for brick walls equipped with bipolar terminal blocks - RAL 9016
Código Gewiss
N. mód. EN 50022
Pólo 1 (mm²)
Pólo 2 (mm²)
Potência dissipável (W)

Código Gewiss GW40151N
N. mód. EN 50022 12+2
Pólo 1 (mm²) N (2x16)+(8x10)
Pólo 2 (mm²) PE (2x16)+(8x10)
Potência dissipável (W) 60
Ir
Código Gewiss GW40152N
N. mód. EN 50022 24+4 (12x2)
Pólo 1 (mm²) N (2x16)+(14x10)
Pólo 2 (mm²) PE (2x16)+(14x10)
Potência dissipável (W) 80
Ir
Código Gewiss GW40153N
N. mód. EN 50022 36+6 (12x3)
Pólo 1 (mm²) N 2x[(2x16)+(14x10)]
Pólo 2 (mm²) PE 2x[(2x16)+(14x10)]
Potência dissipável (W) 90
Ir
Código Gewiss GW40154N
N. mód. EN 50022 48+8 (12x4)
Pólo 1 (mm²) N 2x[(2x16)+(14x10)]
Pólo 2 (mm²) PE 2x[(2x16)+(14x10)]
Potência dissipável (W) 100
Ir
Código Gewiss GW40155N
N. mód. EN 50022 60+10 (12x5)
Pólo 1 (mm²) N 2x[(2x16)+(14x10)]
Pólo 2 (mm²) PE 2x[(2x16)+(14x10)]
Potência dissipável (W) 120
Ir
EQUIPAMENTO E NOTAS
Distribution boards for plasterboard (GWT 850 °C) walls equipped with bipolar terminal blocks - RAL 9016
Distribution boards for plasterboard (GWT 850 °C) walls equipped with bipolar terminal blocks - RAL 9016
Código Gewiss
N. mód. EN 50022
Pólo 1 (mm²)
Pólo 2 (mm²)
Potência dissipável (W)

Código Gewiss GW40161N
N. mód. EN 50022 12+2
Pólo 1 (mm²) N (2x16)+(8x10)
Pólo 2 (mm²) PE (2x16)+(8x10)
Potência dissipável (W) 60
Ir
Código Gewiss GW40162N
N. mód. EN 50022 24+4 (12x2)
Pólo 1 (mm²) N (2x16)+(14x10)
Pólo 2 (mm²) PE (2x16)+(14x10)
Potência dissipável (W) 80
Ir
Código Gewiss GW40163N
N. mód. EN 50022 36+6 (12x3)
Pólo 1 (mm²) N 2x[(2x16)+(14x10)]
Pólo 2 (mm²) PE 2x[(2x16)+(14x10)]
Potência dissipável (W) 90
Ir
Código Gewiss GW40164N
N. mód. EN 50022 48+8 (12x4)
Pólo 1 (mm²) N 2x[(2x16)+(14x10)]
Pólo 2 (mm²) PE 2x[(2x16)+(14x10)]
Potência dissipável (W) 100
Ir
Código Gewiss GW40165N
N. mód. EN 50022 60+10 (12x5)
Pólo 1 (mm²) N 2x[(2x16)+(14x10)]
Pólo 2 (mm²) PE 2x[(2x16)+(14x10)]
Potência dissipável (W) 120
Ir
EQUIPAMENTO E NOTAS

Metal door multimedia enclosure - IP40

Multimedia enclosures for brick walls - RAL 9016
Multimedia enclosures for brick walls - RAL 9016
Código Gewiss
Número linhas

Código Gewiss GW40173N
Número linhas 3
Ir
Código Gewiss GW40174N
Número linhas 4
Ir
EQUIPAMENTO E NOTAS
Multimedia enclosures for plasterboard (GWT 850 °C) walls - RAL 9016
Multimedia enclosures for plasterboard (GWT 850 °C) walls - RAL 9016
Código Gewiss
Número linhas

Código Gewiss GW40178N
Número linhas 3
Ir
Código Gewiss GW40179N
Número linhas 4
Ir
EQUIPAMENTO E NOTAS

Complementary items

40 CDi - Quadros de comutação protegidos - IP40

Porta cega

Quadros de electricidade preparados para alojar régua de terminais - Branco RAL 9016
Quadros de electricidade preparados para alojar régua de terminais - Branco RAL 9016
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)

Código Gewiss GW40655
N. mód. EN 50022 8
Dim. externas BxHxP (mm) 236x195x89
Potência dissipável (W) 19
Ir
Código Gewiss GW40657
N. mód. EN 50022 12+1
Dim. externas BxHxP (mm) 326x217x89
Potência dissipável (W) 26
Ir
Código Gewiss GW40659
N. mód. EN 50022 24+2 (12x2)
Dim. externas BxHxP (mm) 326x346x89
Potência dissipável (W) 36
Ir
Código Gewiss GW40661
N. mód. EN 50022 36+2 (18x2)
Dim. externas BxHxP (mm) 453x396x95
Potência dissipável (W) 47
Ir
EQUIPAMENTO E NOTAS

48 PTC - Quadros de electricidade e quadros combinados estanques - IP55

Quadros de electricidade componíveis com porta transparente fumada

Quadros de electricidade componíveis de encastrar estanques com frentes à prova de choque - Cinza RAL 7035
Quadros de electricidade componíveis de encastrar estanques com frentes à prova de choque - Cinza RAL 7035
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Dim. da frente BxA (mm)
Potência dissipável (W)

Código Gewiss GW48681
N. mód. EN 50022 6
Dim. externas BxHxP (mm) 138x169x70
Dim. da frente BxA (mm) 175x210
Potência dissipável (W) 15
Ir
Código Gewiss GW48682
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 308x169x70
Dim. da frente BxA (mm) 345x210
Potência dissipável (W) 25
Ir
EQUIPAMENTO E NOTAS

Quadro combinado com porta transparente fumada

Quadro eléctrico combinado de encastrar estanque previsto para aparelhos modulares e para 2 flanges de 85x75 mm para montagem de tomadas Norma IEC 309 - Frente à prova de choques - Cinza RAL 7035
Quadro eléctrico combinado de encastrar estanque previsto para aparelhos modulares e para 2 flanges de 85x75 mm para montagem de tomadas Norma IEC 309 - Frente à prova de choques - Cinza RAL 7035
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Dim. da frente BxA (mm)
Potência dissipável (W)

Código Gewiss GW48686
N. mód. EN 50022 4
Dim. externas BxHxP (mm) 308x169x70
Dim. da frente BxA (mm) 345x210
Potência dissipável (W) 19
Ir
EQUIPAMENTO E NOTAS

Acessórios técnicos

Instalação e união

Kit de 4 parafusos compridos auto-roscantes com espaçadores para fixação das tampas e das frentes
Kit de 4 parafusos compridos auto-roscantes com espaçadores para fixação das tampas e das frentes
Código Gewiss
Dimensões parafusos (mm)
Espessura espaçador (mm)

Código Gewiss GW48645
Dimensões parafusos (mm) Ø 4x45
Espessura espaçador (mm) Máx 10 mm reduzível
Ir
EQUIPAMENTO E NOTAS
Elemento para acoplamento na bateria de quadros de comutação e de encastrar CDKi e CDi decorativos
Elemento para acoplamento na bateria de quadros de comutação e de encastrar CDKi e CDi decorativos
Código Gewiss
Fixação

Código Gewiss GW40425
Fixação Em pressão
Ir
EQUIPAMENTO E NOTAS
Estribo anti-deformação para paredes em alvenaria caixas de fundo dos quadros CDKi
Estribo anti-deformação para paredes em alvenaria caixas de fundo dos quadros CDKi
Código Gewiss
Para quadros calha EN 50022

Código Gewiss GW40479
Para quadros calha EN 50022 Módulo 18
Ir
EQUIPAMENTO E NOTAS
União para acoplamento das caixas PTC
União para acoplamento das caixas PTC
Código Gewiss
Descrição

Código Gewiss GW48026
Descrição Fixação por mola
Ir
EQUIPAMENTO E NOTAS
Suportes de prolongamento reguláveis em aço zincado para fixação traseira, com parafusos autorroscantes - Kit de 4 suportes - Série 70 RT
Suportes de prolongamento reguláveis em aço zincado para fixação traseira, com parafusos autorroscantes - Kit de 4 suportes - Série 70 RT
Código Gewiss
Distância regulável

Código Gewiss GW70009
Distância regulável 90 - 160 mm
Ir
EQUIPAMENTO E NOTAS

Cablagem

Repartidor unipolar e bipolar, de parafuso, para caixas de distribuição e quadros
Repartidor unipolar e bipolar, de parafuso, para caixas de distribuição e quadros
Código Gewiss
Tipo
Pólo 1 (mm²)
Pólo 2 (mm²)
Fixação a suportes

Código Gewiss GW40401
Tipo Bipolar - Intensidade nominal 125A
Pólo 1 (mm²) N (1x35) + (7x10)
Pólo 2 (mm²) T (1x35) + (7x10)
Fixação a suportes Com parafusos
Ir
Código Gewiss GW40402
Tipo Bipolar - Intensidade nominal 125A
Pólo 1 (mm²) N (3x35) + (10x10)
Pólo 2 (mm²) T (3x35) + (10x10)
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40404
Tipo Bipolar - Intensidade nominal 125A
Pólo 1 (mm²) N (5x35) + (14x10)
Pólo 2 (mm²) T (5x35) + (14x10)
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40408B
Tipo Bipolar - Intensidade nominal 80 A - IP20
Pólo 1 (mm²) N/T (2x16) + (7x10)
Pólo 2 (mm²) N/T (2x16) + (7x10)
Fixação a suportes Com parafusos
Ir
Código Gewiss GW40412B
Tipo Bipolar - Intensidade nominal 80 A - IP20
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) N/T (3x16) + (11x10)
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40418B
Tipo Bipolar - Intensidade nominal 80 A - IP20
Pólo 1 (mm²) N/T (3x16) + (17x10)
Pólo 2 (mm²) N/T (3x16) + (17x10)
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40408U
Tipo Unipolar - In 80 A - IP20
Pólo 1 (mm²) N/T (2x16) + (7x10)
Pólo 2 (mm²) -
Fixação a suportes Com parafusos
Ir
Código Gewiss GW40412U
Tipo Unipolar - In 80 A - IP20
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) -
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40422U
Tipo Unipolar - In 80 A - IP20
Pólo 1 (mm²) N/T (3x16) + (29x10)
Pólo 2 (mm²) -
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40418U
Tipo Unipolar - In 80 A - IP20
Pólo 1 (mm²) N/T (3x16) + (17x10)
Pólo 2 (mm²) -
Fixação a suportes Com parafusos e/ou pressão
Ir
VER TODOS
EQUIPAMENTO E NOTAS
Adaptador para régua de terminais por parafuso
Adaptador para régua de terminais por parafuso
Código Gewiss
Material
Para quadros electricidade
Fixação a suportes

Código Gewiss GW40413
Material Metal
Para quadros electricidade 12M (e múltiplos) e 18M (e múltiplos)
Fixação a suportes Com parafusos
Ir
EQUIPAMENTO E NOTAS

Vários

Fechadura de segurança de cilindro - Para quadros de electricidade 40 CDKi e 40 CDi decorativos
Fechadura de segurança de cilindro - Para quadros de electricidade 40 CDKi e 40 CDi decorativos
Código Gewiss
Material

Código Gewiss GW40422
Material Metal fundido
Ir
EQUIPAMENTO E NOTAS
Fechadura de segurança cilíndrica estanque
Fechadura de segurança cilíndrica estanque
Código Gewiss
Para quadros electricidade
Material

Código Gewiss GW48644
Para quadros electricidade Série 48 PTC e 42 RV
Material Metal fundido
Ir
EQUIPAMENTO E NOTAS

Complementos técnicos para cablagem estruturada Centro Stella

Kit de expansão de tomadas telefónicas
Kit de expansão de tomadas telefónicas
Código Gewiss
Descrição

Código Gewiss GW38098
Descrição RJ11 telephone socket and telephone cable
Ir
EQUIPAMENTO E NOTAS
Profiling
Soluções à sua medida
OS PRODUTOS E AS SOLUÇÕES PARA QUALQUER NECESSIDADE
ou
Registe-se agora
Erro de envio da solicitação.
Por favor tente de novo mais tarde!
Obrigado!
A sua solicitação foi enviada corretamente
