Série 40 CDe Quadros de comutação e de distribuição específicos de cada país

Série 40 CDe Quadros de comutação e de distribuição específicos de cada país

A experiência de muitos anos da Gewiss permitiu criar quadros de comutação e de distribuição específicos para mercados externos:
"•  Quadros de electricidade para padrão espanhol, alemão, francês e inglês".
"•  Soluções de parede e de encastrar".
"•  Versões sem porta, ou ainda com porta transparente ou cega".
"•  Variação de desempenhos: de IP30 a IP65".
"•  Versões com caixilho removível".
"•  Ampla gama de acessórios".

40 CDe - Quadros de comutação de parede e de encastrar padrão espanhol

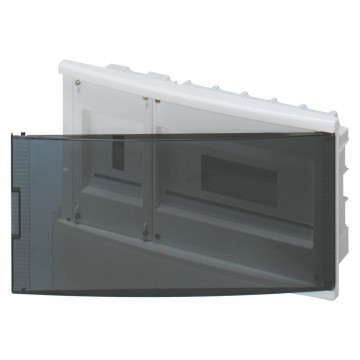

Quadros de electricidade de encastrar com porta - IP40

Complementary items

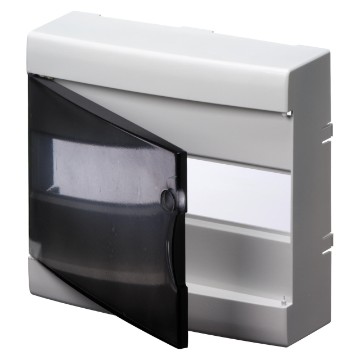

40 CDKe - Postos de comutação e quadros de parede padrão alemão

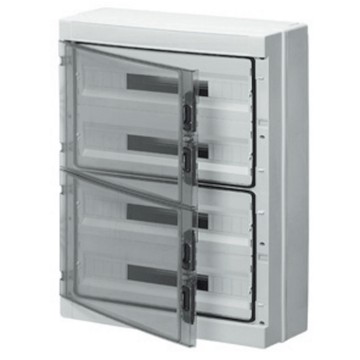

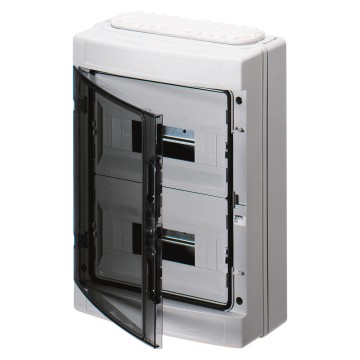

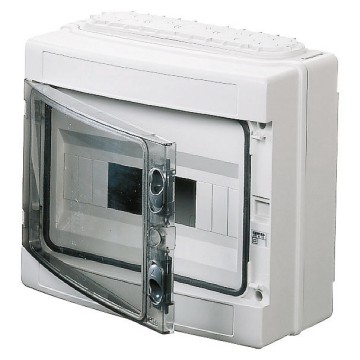

Quadros eléctricos com porta transparente fumê - IP65

Caixas e quadros de distribuição equipados com borne bipolar e braçadeiras intercambiáveis (2 braçadeiras com orifícios pré - perfurados) - Cinza RAL 7035
Caixas e quadros de distribuição equipados com borne bipolar e braçadeiras intercambiáveis (2 braçadeiras com orifícios pré - perfurados) - Cinza RAL 7035
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Pólo 1 (mm²)
Pólo 2 (mm²)

Código Gewiss GW40113
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 298x260x140
Pólo 1 (mm²) N (3x35) + (10x10)
Pólo 2 (mm²) T (3x35) + (10x10)
Ir
Código Gewiss GW40114
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 298x420x140
Pólo 1 (mm²) N (3x35) + (10x10)
Pólo 2 (mm²) T (3x35) + (10x10)
Ir
Código Gewiss GW40115
N. mód. EN 50022 36 (12x3)
Dim. externas BxHxP (mm) 298x570x140
Pólo 1 (mm²) N (6x35)+(20x10)
Pólo 2 (mm²) T (6x35)+(20x10)
Ir
EQUIPAMENTO E NOTAS
Caixas e quadros de distribuição equipados com borne bipolar e duas braçadeiras intercambiáveis (1 braçadeira com orifícios pré perfurados+ 1 braçadeira com passa-cabos de entrada rápida) - Cinza RAL 7035
Caixas e quadros de distribuição equipados com borne bipolar e duas braçadeiras intercambiáveis (1 braçadeira com orifícios pré perfurados+ 1 braçadeira com passa-cabos de entrada rápida) - Cinza RAL 7035
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Pólo 1 (mm²)
Pólo 2 (mm²)

Código Gewiss GW40123
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 298x260x140
Pólo 1 (mm²) N (3x35) + (10x10)
Pólo 2 (mm²) T (3x35) + (10x10)
Ir
Código Gewiss GW40124
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 298x420x140
Pólo 1 (mm²) N (3x35) + (10x10)
Pólo 2 (mm²) T (3x35) + (10x10)
Ir
Código Gewiss GW40125
N. mód. EN 50022 36 (12x3)
Dim. externas BxHxP (mm) 298x570x140
Pólo 1 (mm²) N (6x35)+(20x10)
Pólo 2 (mm²) T (6x35)+(20x10)
Ir
EQUIPAMENTO E NOTAS

Acessórios técnicos

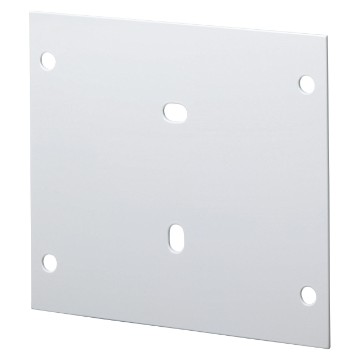

Suporte de fixação à parede
Suporte de fixação à parede
Código Gewiss
Material
Acessórios
Para quadros de electricidade Para quadros

Código Gewiss GW44621
Material Isolante
Acessórios Parafusos de fixação auto-roscantes
Para quadros de electricidade Para quadros Todos os tipos de parede
Ir
EQUIPAMENTO E NOTAS

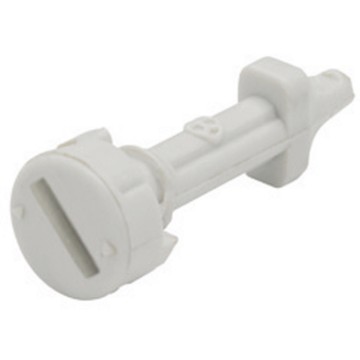

Tampas cobre-parafusos em material isola
Tampas cobre-parafusos em material isola
Código Gewiss
Descrição

Código Gewiss GW44623
Descrição Tampa cobre parafusos Ø25 mm
Ir
EQUIPAMENTO E NOTAS

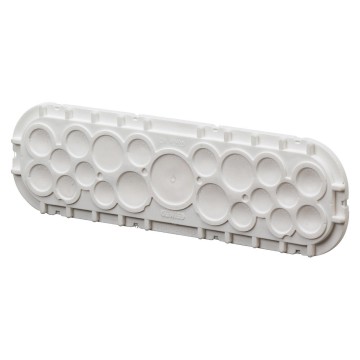

Cobertura estética de união para entrada de tubos e canaletas para quadros eléctricos CDK
Cobertura estética de união para entrada de tubos e canaletas para quadros eléctricos CDK
Código Gewiss
Para quadros com guia
Fixação

Código Gewiss GW40473
Para quadros com guia Módulo 12
Fixação Em pressão
Ir
Código Gewiss GW40474
Para quadros com guia Módulo 18
Fixação Em pressão
Ir
EQUIPAMENTO E NOTAS

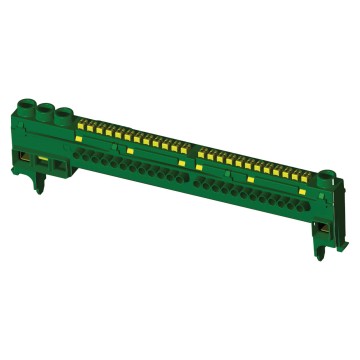

Repartidor unipolar e bipolar, de parafuso, caixas de distribuição e quadros
Repartidor unipolar e bipolar, de parafuso, caixas de distribuição e quadros
Código Gewiss
Tipo
Pólo 1 (mm²)
Pólo 2 (mm²)
Apto para
Fixação a suportes

Código Gewiss GW40401
Tipo Bipolar - Intensidade nominal 125A
Pólo 1 (mm²) N (1x35) + (7x10)
Pólo 2 (mm²) T (1x35) + (7x10)
Apto para 40 CDKe Alemanha
Fixação a suportes Com parafusos
Ir
Código Gewiss GW40402
Tipo Bipolar - Intensidade nominal 125A
Pólo 1 (mm²) N (3x35) + (10x10)
Pólo 2 (mm²) T (3x35) + (10x10)
Apto para 40 CDKe Alemanha
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40404
Tipo Bipolar - Intensidade nominal 125A
Pólo 1 (mm²) N (5x35) + (14x10)
Pólo 2 (mm²) T (5x35) + (14x10)
Apto para -
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40408B
Tipo Bipolar - Intensidade nominal 80 A - IP20
Pólo 1 (mm²) N/T (2x16) + (7x10)
Pólo 2 (mm²) N/T (2x16) + (7x10)
Apto para 40 CDKe Alemanha
Fixação a suportes Com parafusos
Ir
Código Gewiss GW40412B
Tipo Bipolar - Intensidade nominal 80 A - IP20
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) N/T (3x16) + (11x10)
Apto para 40 CDKe Alemanha
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40408U
Tipo Unipolar - In 80 A - IP20
Pólo 1 (mm²) N/T (2x16) + (7x10)
Pólo 2 (mm²) -
Apto para 40 CDKe Alemanha
Fixação a suportes Com parafusos
Ir
Código Gewiss GW40412U
Tipo Unipolar - In 80 A - IP20
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) -
Apto para 40 CDKe Alemanha
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40422U
Tipo Unipolar - In 80 A - IP20
Pólo 1 (mm²) N/T (3x16) + (29x10)
Pólo 2 (mm²) -
Apto para 40 CDKe Alemanha
Fixação a suportes Com parafusos e/ou pressão
Ir
EQUIPAMENTO E NOTAS
Adaptador para terminal com parafuso
Adaptador para terminal com parafuso
Código Gewiss
Apto para
Fixação a suportes

Código Gewiss GW40413
Apto para 40 CDKe Alemanha
Fixação a suportes Com parafusos
Ir
EQUIPAMENTO E NOTAS
Fechadura de segurança de cilindro - Para quadros de electricidade 40 CD
Fechadura de segurança de cilindro - Para quadros de electricidade 40 CD
Código Gewiss
Material

Código Gewiss GW40421
Material Isolante
Ir
Código Gewiss GW40422
Material Metal fundido
Ir
EQUIPAMENTO E NOTAS

40 CD - Quadros de electricidade e quadros de parede padrão Alemão

40 CD IP30 con reguas

Complementary items

Fechadura de segurança
Fechadura de segurança
Código Gewiss
Para quadros electricidade

Código Gewiss GW40463
Para quadros electricidade 40CD encastrar padrão Alemão
Ir
EQUIPAMENTO E NOTAS
Par de puxadores para transporte
Par de puxadores para transporte
Código Gewiss
N. mód. EN 50022
Cor

Código Gewiss GW40467
N. mód. EN 50022 4.5
Cor Branco RAL 9016
Ir
EQUIPAMENTO E NOTAS

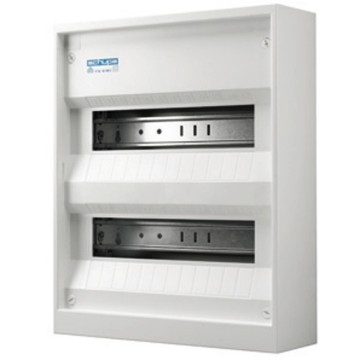

40 CDe - German standard flush-mounting enclosures

Distribution boards metal door - IP40

Distribution boards for brick walls equipped with bipolar terminal blocks - RAL 9016
Distribution boards for brick walls equipped with bipolar terminal blocks - RAL 9016
Código Gewiss
N. mód. EN 50022
Pólo 1 (mm²)
Pólo 2 (mm²)
Potência dissipável (W)

Código Gewiss GW40151N
N. mód. EN 50022 12+2
Pólo 1 (mm²) N (2x16)+(8x10)
Pólo 2 (mm²) PE (2x16)+(8x10)
Potência dissipável (W) 60
Ir
Código Gewiss GW40152N
N. mód. EN 50022 24+4 (12x2)
Pólo 1 (mm²) N (2x16)+(14x10)
Pólo 2 (mm²) PE (2x16)+(14x10)
Potência dissipável (W) 80
Ir
Código Gewiss GW40153N
N. mód. EN 50022 36+6 (12x3)
Pólo 1 (mm²) N 2x[(2x16)+(14x10)]
Pólo 2 (mm²) PE 2x[(2x16)+(14x10)]
Potência dissipável (W) 90
Ir
Código Gewiss GW40154N
N. mód. EN 50022 48+8 (12x4)
Pólo 1 (mm²) N 2x[(2x16)+(14x10)]
Pólo 2 (mm²) PE 2x[(2x16)+(14x10)]
Potência dissipável (W) 100
Ir
Código Gewiss GW40155N
N. mód. EN 50022 60+10 (12x5)
Pólo 1 (mm²) N 2x[(2x16)+(14x10)]
Pólo 2 (mm²) PE 2x[(2x16)+(14x10)]
Potência dissipável (W) 120
Ir
EQUIPAMENTO E NOTAS
Distribution boards for plasterboard (GWT 850 °c) walls equipped with bipolar terminal blocks - RAL 9016
Distribution boards for plasterboard (GWT 850 °c) walls equipped with bipolar terminal blocks - RAL 9016
Código Gewiss
N. mód. EN 50022
Pólo 1 (mm²)
Pólo 2 (mm²)
Potência dissipável (W)

Código Gewiss GW40161N
N. mód. EN 50022 12+2
Pólo 1 (mm²) N (2x16)+(8x10)
Pólo 2 (mm²) PE (2x16)+(8x10)
Potência dissipável (W) 60
Ir
Código Gewiss GW40162N
N. mód. EN 50022 24+4 (12x2)
Pólo 1 (mm²) N (2x16)+(14x10)
Pólo 2 (mm²) PE (2x16)+(14x10)
Potência dissipável (W) 80
Ir
Código Gewiss GW40163N
N. mód. EN 50022 36+6 (12x3)
Pólo 1 (mm²) N 2x[(2x16)+(14x10)]
Pólo 2 (mm²) PE 2x[(2x16)+(14x10)]
Potência dissipável (W) 90
Ir
Código Gewiss GW40164N
N. mód. EN 50022 48+8 (12x4)
Pólo 1 (mm²) N 2x[(2x16)+(14x10)]
Pólo 2 (mm²) PE 2x[(2x16)+(14x10)]
Potência dissipável (W) 100
Ir
Código Gewiss GW40165N
N. mód. EN 50022 60+10 (12x5)
Pólo 1 (mm²) N 2x[(2x16)+(14x10)]
Pólo 2 (mm²) PE 2x[(2x16)+(14x10)]
Potência dissipável (W) 120
Ir
EQUIPAMENTO E NOTAS

Multimedia enclosures metal door - IP30

Multimedia enclosures for brick walls - RAL 9016
Multimedia enclosures for brick walls - RAL 9016
Código Gewiss
Número linhas

Código Gewiss GW40173N
Número linhas 3
Ir
Código Gewiss GW40174N
Número linhas 4
Ir
EQUIPAMENTO E NOTAS
Multimedia enclosures for plasterboard (GWT 850 °c) walls - RAL 9016
Multimedia enclosures for plasterboard (GWT 850 °c) walls - RAL 9016
Código Gewiss
Número linhas

Código Gewiss GW40178N
Número linhas 3
Ir
Código Gewiss GW40179N
Número linhas 4
Ir
EQUIPAMENTO E NOTAS

Complementary items

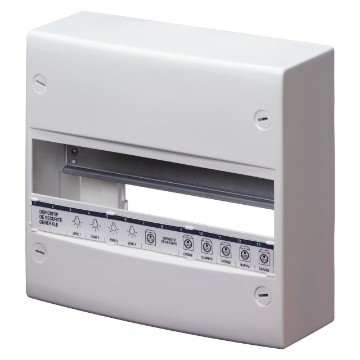

40 CDe - Postos de comutação modulares de encastrar padrão francês

Quadros eléctricos sem porta - IP30

Quadros de distribuição equipados com borne multipolar - paredes com orifícios pré-perfurados - Branco RAL 9016
Quadros de distribuição equipados com borne multipolar - paredes com orifícios pré-perfurados - Branco RAL 9016
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Régua Fase (mm²)
Régua Neutro (mm²)
Régua Terra (mm²)

Código Gewiss GW40501
N. mód. EN 50022 13
Dim. externas BxHxP (mm) 250x225x93,5
Régua Fase (mm²) -
Régua Neutro (mm²) -
Régua Terra (mm²) T(3x25)+(12x4)
Ir
Código Gewiss GW40502
N. mód. EN 50022 26 (13x2)
Dim. externas BxHxP (mm) 250x350x93,5
Régua Fase (mm²) L(1x35)+(5x25)
Régua Neutro (mm²) N(1x35)+(5x25)
Régua Terra (mm²) T(4x25)+(24x4)
Ir
Código Gewiss GW40503
N. mód. EN 50022 39 (13x3)
Dim. externas BxHxP (mm) 250x475x93,5
Régua Fase (mm²) L(1x35)+(5x25)
Régua Neutro (mm²) N(1x35)+(5x25)
Régua Terra (mm²) T(7x25)+(36x4)
Ir
Código Gewiss GW40504
N. mód. EN 50022 52 (13x4)
Dim. externas BxHxP (mm) 250x600x93,5
Régua Fase (mm²) L(1x35)+(5x25)
Régua Neutro (mm²) N(1x35)+(5x25)
Régua Terra (mm²) T(8x25)+(48x4)
Ir
EQUIPAMENTO E NOTAS

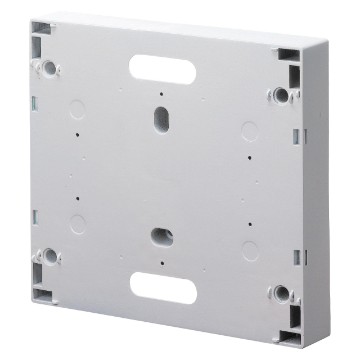

Base de suporte para aparelhos de ligação de assinantes TARIF BLEU

Bases de suporte sem porta para o interruptor de ligação EDF - selagem de cobre Branco RAL 9016
Bases de suporte sem porta para o interruptor de ligação EDF - selagem de cobre Branco RAL 9016
Código Gewiss
Profundidade
Dim. externas BxHxP (mm)

Código Gewiss GW40511
Profundidade 40 mm
Dim. externas BxHxP (mm) 250x225x43,5
Ir
Código Gewiss GW40512
Profundidade 55 mm
Dim. externas BxHxP (mm) 250x225x58,5
Ir
EQUIPAMENTO E NOTAS

Quadro VDI - grau 1

Quadro VDI grau 1 equipado com 4 conectores RJ45 e 4 saídas TV/SAT - Branco RAL 9016
Quadro VDI grau 1 equipado com 4 conectores RJ45 e 4 saídas TV/SAT - Branco RAL 9016
Código Gewiss
Dim. externas BxHxP (mm)

Código Gewiss GW40506
Dim. externas BxHxP (mm) 250x225x112
Ir
EQUIPAMENTO E NOTAS
Acessórios para expansão e cablagem
Acessórios para expansão e cablagem
Código Gewiss
Descrição

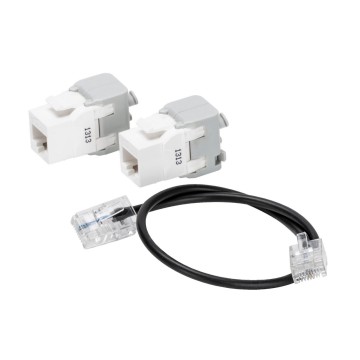

Código Gewiss GW40596
Descrição Kit de expansão com 2 conetores RJ45 cat. 5e
Ir
Código Gewiss GW40597
Descrição Cordão de comutação quádruplo RJ45
Ir
EQUIPAMENTO E NOTAS

Acessórios técnicos

Par de cabos para a componibilidade vertical e horizontal entre quadros de electricidade,bases,caixas e espaçadores
Par de cabos para a componibilidade vertical e horizontal entre quadros de electricidade,bases,caixas e espaçadores
Código Gewiss
Tipo de engate

Código Gewiss GW40546
Tipo de engate Em pressão
Ir
EQUIPAMENTO E NOTAS

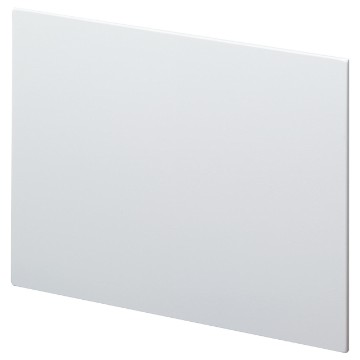

Placa de base em material isolante para bases de apoio. Fixação com parafusos na parede
Placa de base em material isolante para bases de apoio. Fixação com parafusos na parede
Código Gewiss
Dim. externas BxHxP (mm)

Código Gewiss GW40530
Dim. externas BxHxP (mm) 244x219x2
Ir

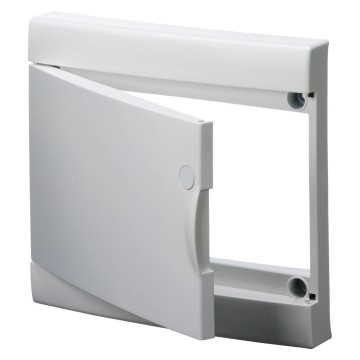

Porta com moldura para o acabamento das bases de suporte sem porta - Fixação por pressão Branco RAL 9016 - IP40
Porta com moldura para o acabamento das bases de suporte sem porta - Fixação por pressão Branco RAL 9016 - IP40
Código Gewiss
Dim. externas BxHxP (mm)
Cor porta

Código Gewiss GW40541
Dim. externas BxHxP (mm) 250x225
Cor porta Branco RAL 9016
Ir

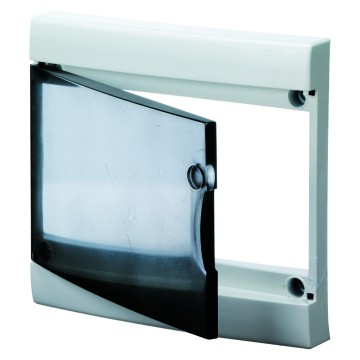

Código Gewiss GW40542
Dim. externas BxHxP (mm) 250x225
Cor porta Transparente fumado
Ir
EQUIPAMENTO E NOTAS
Fechadura de segurança de cilindro - Para quadros de electricidade 40 CDe padrão francês
Fechadura de segurança de cilindro - Para quadros de electricidade 40 CDe padrão francês
Código Gewiss
Material

Código Gewiss GW40422
Material Metal fundido
Ir
EQUIPAMENTO E NOTAS

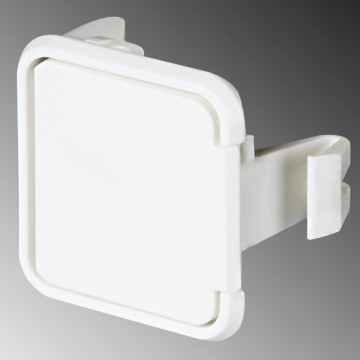

Tampas cobre-parafusos em material isolante
Tampas cobre-parafusos em material isolante
Código Gewiss
Descrição
Para quadros electricidade

Código Gewiss GW44622
Descrição Tampa cobre parafusos Ø16 mm
Para quadros electricidade GW42201
Ir
EQUIPAMENTO E NOTAS
Par de puxadores para transporte
Par de puxadores para transporte
Código Gewiss
N. mód. EN 50022
Cor

Código Gewiss GW40467
N. mód. EN 50022 4.5
Cor Branco RAL 9016
Ir
EQUIPAMENTO E NOTAS
Profiling
Soluções sob medida para ti
OS PRODUTOS E AS SOLUÇÕES PARA QUALQUER NECESSIDADE
ou
Registe-se agora
Erro de envio da solicitação.
Por favor tente de novo mais tarde!
Obrigado!
A sua solicitação foi enviada corretamente
