Série 40 CD Quadros de electricidade e distribuição de parede

Série 40 CD Quadros de electricidade e distribuição de parede

As quatro famílias disponíveis são capazes de oferecer diversas soluções em âmbito industrial, terciário e doméstico.
"•  Modularidade elevada: de 2 a 72 módulos".
"•  Ampla variação de desempenhos: de IP40 a IP65".
"•  Versões com caixilho removível".
"•  Versões com materiais Halogen Free".
Produtos com marcas IMQ.

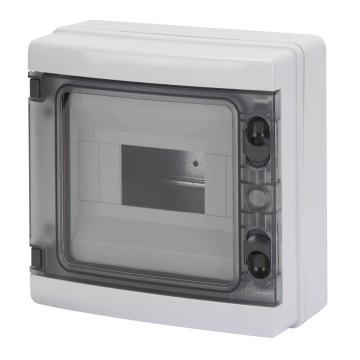

40 CDK - Quadros de electricidade e de distribuição componíveis estanques - IP65

Porta transparente fumada - Paredes lisas

Quadros de electricidade com paredes lisas - preparados para alojar réguas de terminais - Cinza RAL 7035
Quadros de electricidade com paredes lisas - preparados para alojar réguas de terminais - Cinza RAL 7035
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)

Código Gewiss GW40101
N. mód. EN 50022 4
Dim. externas BxHxP (mm) 143x210x100
Potência dissipável (W) 13
Ir
Código Gewiss GW40102
N. mód. EN 50022 8
Dim. externas BxHxP (mm) 215x210x100
Potência dissipável (W) 16
Ir
Código Gewiss GW40103
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 298x260x140
Potência dissipável (W) 26
Ir
Código Gewiss GW40106
N. mód. EN 50022 18
Dim. externas BxHxP (mm) 410x285x140
Potência dissipável (W) 38
Ir
EQUIPAMENTO E NOTAS
Quadro de paredes lisas - com régua de terminais Cinza RAL 7035
Quadro de paredes lisas - com régua de terminais Cinza RAL 7035
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)
Pólo 1 (mm²)
Pólo 2 (mm²)

Código Gewiss GW40102BS
N. mód. EN 50022 8
Dim. externas BxHxP (mm) 215x210x100
Potência dissipável (W) 16
Pólo 1 (mm²) N/T (2x16) + (7x10)
Pólo 2 (mm²) N/T (2x16) + (7x10)
Ir
Código Gewiss GW40103BS
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 298x260x140
Potência dissipável (W) 26
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) N/T (3x16) + (11x10)
Ir
Código Gewiss GW40106BS
N. mód. EN 50022 18
Dim. externas BxHxP (mm) 410x285x140
Potência dissipável (W) 38
Pólo 1 (mm²) N/T (3x16) + (17x10)
Pólo 2 (mm²) N/T (3x16) + (17x10)
Ir
EQUIPAMENTO E NOTAS

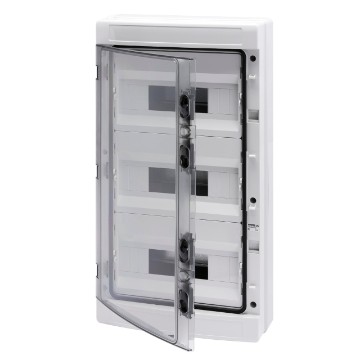

Quadros de distribuição com painéis com janelas e caixilho removível preparados para alojar régua de terminais - Cinza RAL 7035
Quadros de distribuição com painéis com janelas e caixilho removível preparados para alojar régua de terminais - Cinza RAL 7035
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)

Código Gewiss GW40104
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 298x420x140
Potência dissipável (W) 32
Ir
Código Gewiss GW40105
N. mód. EN 50022 36 (12x3)
Dim. externas BxHxP (mm) 298x570x140
Potência dissipável (W) 42
Ir
Código Gewiss GW40107
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 410x463x140
Potência dissipável (W) 43
Ir
Código Gewiss GW40108
N. mód. EN 50022 54 (18x3)
Dim. externas BxHxP (mm) 410x655x140
Potência dissipável (W) 66
Ir
Código Gewiss GW40109
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 410x878x160
Potência dissipável (W) 89
Ir
EQUIPAMENTO E NOTAS
Quadros de distribuição com painéis e bastidor extraíveis com régua de terminais - Cinza RAL 7035
Quadros de distribuição com painéis e bastidor extraíveis com régua de terminais - Cinza RAL 7035
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)

Código Gewiss GW40104BS
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 298x420x140
Potência dissipável (W) 32
Ir
Código Gewiss GW40104BD
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 298x420x140
Potência dissipável (W) 32
Ir
Código Gewiss GW40105BD
N. mód. EN 50022 36 (12x3)
Dim. externas BxHxP (mm) 298x570x140
Potência dissipável (W) 42
Ir
Código Gewiss GW40105UD
N. mód. EN 50022 36 (12x3)
Dim. externas BxHxP (mm) 298x570x140
Potência dissipável (W) 42
Ir
Código Gewiss GW40107BS
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 410x463x140
Potência dissipável (W) 43
Ir
Código Gewiss GW40107BD
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 410x463x140
Potência dissipável (W) 43
Ir
Código Gewiss GW40108BD
N. mód. EN 50022 54 (18x3)
Dim. externas BxHxP (mm) 410x655x140
Potência dissipável (W) 66
Ir
Código Gewiss GW40108BT
N. mód. EN 50022 54 (18x3)
Dim. externas BxHxP (mm) 410x655x140
Potência dissipável (W) 66
Ir
Código Gewiss GW40109BD
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 410x878x160
Potência dissipável (W) 89
Ir
Código Gewiss GW40109BQ
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 410x878x160
Potência dissipável (W) 89
Ir
VEJA TODOS
EQUIPAMENTO E NOTAS

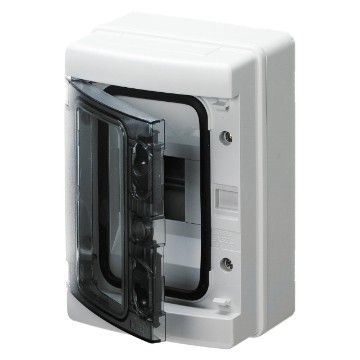

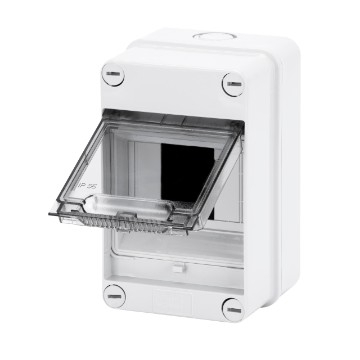

40 CD - Quadros de electricidade estanques - IP55

Porta transparente fumada - Paredes com centros de pré-furados

Quadros de electricidade preparados para assento das réguas de terminais - Cinza RAL 7035
Quadros de electricidade preparados para assento das réguas de terminais - Cinza RAL 7035
Código Gewiss
Product in stock
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)

Código Gewiss GW40001
Product in stock *
N. mód. EN 50022 4
Dim. externas BxHxP (mm) 105x170x98
Potência dissipável (W) 12
Ir
Código Gewiss GW40003
Product in stock *
N. mód. EN 50022 8
Dim. externas BxHxP (mm) 180x180x98
Potência dissipável (W) 13
Ir
Código Gewiss GW40005
Product in stock *
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 250x250x135
Potência dissipável (W) 25
Ir
Código Gewiss GW40007
Product in stock *
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 250x375x135
Potência dissipável (W) 27
Ir
Código Gewiss GW40009
Product in stock *
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 376x400x135
Potência dissipável (W) 41
Ir
EQUIPAMENTO E NOTAS

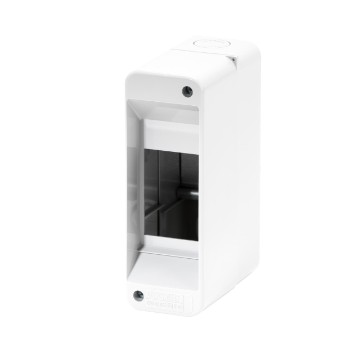

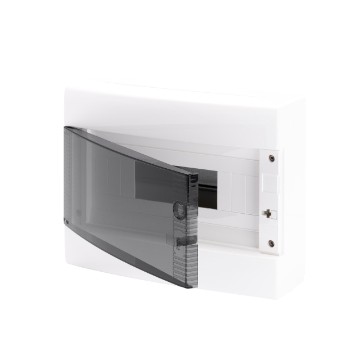

40 CD - Quadros de electricidade decorativas protecção - IP40

Porta transparente fumada - Paredes lisas

Quadros de electricidade preparados para alojar réguas de terminais - Branco RAL 9016
Quadros de electricidade preparados para alojar réguas de terminais - Branco RAL 9016
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)

Código Gewiss GW40043
N. mód. EN 50022 8
Dim. externas BxHxP (mm) 200x180x100
Potência dissipável (W) 15
Ir
Código Gewiss GW40045
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 280x225x100
Potência dissipável (W) 22
Ir
Código Gewiss GW40047
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 280x350x100
Potência dissipável (W) 25
Ir
Código Gewiss GW40049
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 400x400x130
Potência dissipável (W) 45
Ir
Código Gewiss GW40051
N. mód. EN 50022 54 (18x3)
Dim. externas BxHxP (mm) 400x550x130
Potência dissipável (W) 63
Ir
Código Gewiss GW40053
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 400x850x150
Potência dissipável (W) 75
Ir
EQUIPAMENTO E NOTAS
Quadros de distribuição equipados com régua de terminais - Branco RAL 9016
Quadros de distribuição equipados com régua de terminais - Branco RAL 9016
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)
Pólo 1 (mm²)
Pólo 2 (mm²)

Código Gewiss GW40043BS
N. mód. EN 50022 8
Dim. externas BxHxP (mm) 200x180x100
Potência dissipável (W) 15
Pólo 1 (mm²) N/T (2x16) + (7x10)
Pólo 2 (mm²) N/T (2x16) + (7x10)
Ir
Código Gewiss GW40045BS
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 280x225x100
Potência dissipável (W) 22
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) N/T (3x16) + (11x10)
Ir
Código Gewiss GW40047BS
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 280x350x100
Potência dissipável (W) 25
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) N/T (3x16) + (11x10)
Ir
Código Gewiss GW40047BD
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 280x350x100
Potência dissipável (W) 25
Pólo 1 (mm²) N/T 2x[(3x16) + (11x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (11x10)]
Ir
Código Gewiss GW40049BS
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 400x400x130
Potência dissipável (W) 45
Pólo 1 (mm²) N/T (3x16) + (17x10)
Pólo 2 (mm²) N/T (3x16) + (17x10)
Ir
Código Gewiss GW40049BD
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 400x400x130
Potência dissipável (W) 45
Pólo 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (17x10)]
Ir
Código Gewiss GW40051BD
N. mód. EN 50022 54 (18x3)
Dim. externas BxHxP (mm) 400x550x130
Potência dissipável (W) 63
Pólo 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (17x10)]
Ir
Código Gewiss GW40053BD
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 400x850x150
Potência dissipável (W) 75
Pólo 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (17x10)]
Ir
Código Gewiss GW40053BQ
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 400x850x150
Potência dissipável (W) 75
Pólo 1 (mm²) N/T 4x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 4x[(3x16) + (17x10)]
Ir
VEJA TODOS
EQUIPAMENTO E NOTAS

Porta cega - Paredes lisas

Caixa de distribuição predisposta para alojamento de régua de terminais - Branco RAL 9016
Caixa de distribuição predisposta para alojamento de régua de terminais - Branco RAL 9016
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)

Código Gewiss GW40063
N. mód. EN 50022 8
Dim. externas BxHxP (mm) 200x180x100
Potência dissipável (W) 15
Ir
Código Gewiss GW40065
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 280x225x100
Potência dissipável (W) 22
Ir
Código Gewiss GW40067
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 280x350x100
Potência dissipável (W) 25
Ir
Código Gewiss GW40069
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 400x400x130
Potência dissipável (W) 45
Ir
Código Gewiss GW40071
N. mód. EN 50022 54 (18x3)
Dim. externas BxHxP (mm) 400x550x130
Potência dissipável (W) 63
Ir
Código Gewiss GW40073
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 400x850x150
Potência dissipável (W) 75
Ir
EQUIPAMENTO E NOTAS
Quadros de distribuição equipados com borne - Branco RAL 9016
Quadros de distribuição equipados com borne - Branco RAL 9016
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)
Pólo 1 (mm²)
Pólo 2 (mm²)

Código Gewiss GW40063BS
N. mód. EN 50022 8
Dim. externas BxHxP (mm) 200x180x100
Potência dissipável (W) 15
Pólo 1 (mm²) N/T (2x16) + (7x10)
Pólo 2 (mm²) N/T (2x16) + (7x10)
Ir
Código Gewiss GW40065BS
N. mód. EN 50022 12
Dim. externas BxHxP (mm) 280x225x100
Potência dissipável (W) 22
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) N/T (3x16) + (11x10)
Ir
Código Gewiss GW40067BS
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 280x350x100
Potência dissipável (W) 25
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) N/T (3x16) + (11x10)
Ir
Código Gewiss GW40067BD
N. mód. EN 50022 24 (12X2)
Dim. externas BxHxP (mm) 280x350x100
Potência dissipável (W) 25
Pólo 1 (mm²) N/T 2x[(3x16) + (11x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (11x10)]
Ir
Código Gewiss GW40069BS
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 400x400x130
Potência dissipável (W) 45
Pólo 1 (mm²) N/T (3x16) + (17x10)
Pólo 2 (mm²) N/T (3x16) + (17x10)
Ir
Código Gewiss GW40069BD
N. mód. EN 50022 36 (18x2)
Dim. externas BxHxP (mm) 400x400x130
Potência dissipável (W) 45
Pólo 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (17x10)]
Ir
Código Gewiss GW40071BD
N. mód. EN 50022 54 (18x3)
Dim. externas BxHxP (mm) 400x550x130
Potência dissipável (W) 63
Pólo 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (17x10)]
Ir
Código Gewiss GW40073BD
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 400x850x150
Potência dissipável (W) 75
Pólo 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 2x[(3x16) + (17x10)]
Ir
Código Gewiss GW40073BQ
N. mód. EN 50022 72 (18x4)
Dim. externas BxHxP (mm) 400x850x150
Potência dissipável (W) 75
Pólo 1 (mm²) N/T 4x[(3x16) + (17x10)]
Pólo 2 (mm²) N/T 4x[(3x16) + (17x10)]
Ir
VEJA TODOS
EQUIPAMENTO E NOTAS

40 CD - Quadro de electricidade protegidos - IP40

Sem porta - Paredes com centros de pré-furados

Quadro de electricidade preparados para alojar réguas de terminais - Cinza RAL 7035
Quadro de electricidade preparados para alojar réguas de terminais - Cinza RAL 7035
Código Gewiss
N. mód. EN 50022
Dim. externas BxHxP (mm)
Potência dissipável (W)

Código Gewiss GW40022
N. mód. EN 50022 2
Dim. externas BxHxP (mm) 45x130x85
Potência dissipável (W) 7
Ir
Código Gewiss GW40023
N. mód. EN 50022 4
Dim. externas BxHxP (mm) 90x130x85
Potência dissipável (W) 9
Ir
Código Gewiss GW40024
N. mód. EN 50022 6
Dim. externas BxHxP (mm) 140x155x85
Potência dissipável (W) 14
Ir
Código Gewiss GW40026
N. mód. EN 50022 8
Dim. externas BxHxP (mm) 180x180x95
Potência dissipável (W) 18
Ir
Código Gewiss GW40028
N. mód. EN 50022 12+1
Dim. externas BxHxP (mm) 250x215x95
Potência dissipável (W) 27
Ir
Código Gewiss GW40030
N. mód. EN 50022 24+2 (12x2)
Dim. externas BxHxP (mm) 250x340x95
Potência dissipável (W) 40
Ir
Código Gewiss GW40032
N. mód. EN 50022 36+3 (12x3)
Dim. externas BxHxP (mm) 250x465x95
Potência dissipável (W) 54
Ir
EQUIPAMENTO E NOTAS

Acessórios técnicos

Instalação e união

Suporte de fixação à parede
Suporte de fixação à parede
Código Gewiss
Material
Acessórios
Para quadros de electricidade Para quadros

Código Gewiss GW44621
Material Isolante
Acessórios Parafusos de fixação auto-roscantes
Para quadros de electricidade Para quadros Todos os tipos de parede
Ir
EQUIPAMENTO E NOTAS

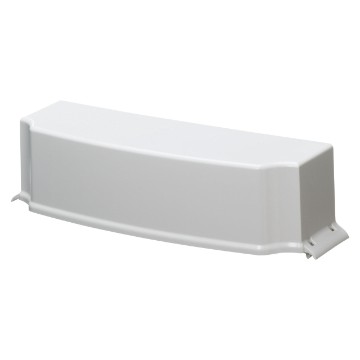

Tampas estéticas de ligação para entrada de tubos e calhas para quadros de electricidade e quadros CDK
Tampas estéticas de ligação para entrada de tubos e calhas para quadros de electricidade e quadros CDK
Código Gewiss
Para quadros com guia
Fixação

Código Gewiss GW40473
Para quadros com guia Módulo 12
Fixação Em pressão
Ir
Código Gewiss GW40474
Para quadros com guia Módulo 18
Fixação Em pressão
Ir
EQUIPAMENTO E NOTAS

Cablagem

Réguas de terminais de parafusos isolados, unipolares e bipolares para caixas de distribuição e quadros
Réguas de terminais de parafusos isolados, unipolares e bipolares para caixas de distribuição e quadros
Código Gewiss
Tipo
Pólo 1 (mm²)
Pólo 2 (mm²)
Fixação a suportes

Código Gewiss GW40401
Tipo Bipolar - Intensidade nominal 125A
Pólo 1 (mm²) N (1x35) + (7x10)
Pólo 2 (mm²) T (1x35) + (7x10)
Fixação a suportes Com parafusos
Ir
Código Gewiss GW40402
Tipo Bipolar - Intensidade nominal 125A
Pólo 1 (mm²) N (3x35) + (10x10)
Pólo 2 (mm²) T (3x35) + (10x10)
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40404
Tipo Bipolar - Intensidade nominal 125A
Pólo 1 (mm²) N (5x35) + (14x10)
Pólo 2 (mm²) T (5x35) + (14x10)
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40408B
Tipo Bipolar - Intensidade nominal 80 A - IP20
Pólo 1 (mm²) N/T (2x16) + (7x10)
Pólo 2 (mm²) N/T (2x16) + (7x10)
Fixação a suportes Com parafusos
Ir
Código Gewiss GW40412B
Tipo Bipolar - Intensidade nominal 80 A - IP20
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) N/T (3x16) + (11x10)
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40418B
Tipo Bipolar - Intensidade nominal 80 A - IP20
Pólo 1 (mm²) N/T (3x16) + (17x10)
Pólo 2 (mm²) N/T (3x16) + (17x10)
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40408U
Tipo Unipolar - In 80 A - IP20
Pólo 1 (mm²) N/T (2x16) + (7x10)
Pólo 2 (mm²) -
Fixação a suportes Com parafusos
Ir
Código Gewiss GW40412U
Tipo Unipolar - In 80 A - IP20
Pólo 1 (mm²) N/T (3x16) + (11x10)
Pólo 2 (mm²) -
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40422U
Tipo Unipolar - In 80 A - IP20
Pólo 1 (mm²) N/T (3x16) + (29x10)
Pólo 2 (mm²) -
Fixação a suportes Com parafusos e/ou pressão
Ir
Código Gewiss GW40418U
Tipo Unipolar - In 80 A - IP20
Pólo 1 (mm²) N/T (3x16) + (17x10)
Pólo 2 (mm²) -
Fixação a suportes Com parafusos e/ou pressão
Ir
VEJA TODOS
EQUIPAMENTO E NOTAS
Adaptador para régua de terminais por parafuso
Adaptador para régua de terminais por parafuso
Código Gewiss
Para quadros electricidade
Fixação a suportes

Código Gewiss GW40413
Para quadros electricidade 12M (e múltiplos) e 18M (e múltiplos)
Fixação a suportes Com parafusos
Ir
EQUIPAMENTO E NOTAS
Separadores horizontais para quadros CDK
Separadores horizontais para quadros CDK
Código Gewiss
Para quadros calha EN 50022
Fixação

Código Gewiss GW40487
Para quadros calha EN 50022 Módulo 12
Fixação Em pressão
Ir
Código Gewiss GW40488
Para quadros calha EN 50022 Módulo 18
Fixação Em pressão
Ir
EQUIPAMENTO E NOTAS

Vários

Fechadura de segurança para caixa de distribuição 40 CDK e 40 CD decorativa
Fechadura de segurança para caixa de distribuição 40 CDK e 40 CD decorativa
Código Gewiss
Material

Código Gewiss GW40422
Material Metal fundido
Ir
EQUIPAMENTO E NOTAS
Tampas cobre-parafusos em material isolante
Tampas cobre-parafusos em material isolante
Código Gewiss
Descrição

Código Gewiss GW44623
Descrição Tampa cobre parafusos Ø25 mm
Ir
EQUIPAMENTO E NOTAS
Profiling
Soluções sob medida para ti
OS PRODUTOS E AS SOLUÇÕES PARA QUALQUER NECESSIDADE
ou
Registe-se agora
Erro de envio da solicitação.
Por favor tente de novo mais tarde!
Obrigado!
A sua solicitação foi enviada corretamente
