SYSTÈME - Gamme domestique Dispositifs modulaires

SYSTÈME - Gamme domestique Dispositifs modulaires

Les dispositifs modulaires du système permettent de créer une combinaison infinie de dispositifs et de plaques, grâce à une gamme complète capable de répondre à toutes les exigences en termes de conception, de fonctionnement et d’installation.
Couleurs et finitions : blanc brillant, brillant et polyvalent, noir satiné, élégant et chic.
Idéal pour les solutions de montage encastré (pour boîtes rectangulaires ou carrées), les solutions de montage en surface et pour les applications spéciales.
La gamme comprend des commandes, des prises de courant, une protection, des indicateurs, des connecteurs et des dispositifs pour le contrôle, la sécurité et le confort de votre maison.

Commande - SYSTEM WHITE

Appareils de commande

Interrupteurs - 250V ca
Interrupteurs - 250V ca
Code Gewiss
Description
Bouton
Symbole
Puissance nominale de lampes LED 230 V
Nb modules System

Code Gewiss GW20571
Description 1P - 16AX
Bouton Neutre
Symbole -
Puissance nominale de lampes LED 230 V 200 W
Nb modules System 1
Aller à
Code Gewiss GW20572
Description 1P - 16 AX lumineux
Bouton Avec lentille neutre remplaçable
Symbole -
Puissance nominale de lampes LED 230 V 200 W
Nb modules System 1
Aller à
Code Gewiss GW20583
Description 1P - 16 AX pour voyant
Bouton Avec lentille neutre remplaçable
Symbole -
Puissance nominale de lampes LED 230 V 200 W
Nb modules System 1
Aller à
Code Gewiss GW20503
Description 2P - 16 AX
Bouton Neutre
Symbole 0/1
Puissance nominale de lampes LED 230 V 200 W
Nb modules System 1
Aller à
Code Gewiss GW20504
Description 2P - 16 AX lumineux
Bouton Avec lentille neutre remplaçable
Symbole -
Puissance nominale de lampes LED 230 V 200 W
Nb modules System 1
Aller à
Code Gewiss GW20584
Description 2P - 16 AX pour voyant
Bouton Avec lentille neutre remplaçable
Symbole -
Puissance nominale de lampes LED 230 V 200 W
Nb modules System 1
Aller à
Code Gewiss GW20005
Description 2P - 10AX
Bouton Avec clé
Symbole 0/1
Puissance nominale de lampes LED 230 V 100 W
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Interrupteur 2P - 250V ca - pour charges complexes
Interrupteur 2P - 250V ca - pour charges complexes
Code Gewiss
Description
Bouton
Symbole
Puissance nominale de lampes LED 230 V
Nb modules System

Code Gewiss GW20585
Description 25 AX
Bouton Neutre
Symbole 0/1
Puissance nominale de lampes LED 230 V 250 W
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Commutateurs 1P - 250 V ca
Commutateurs 1P - 250 V ca
Code Gewiss
Description
Bouton
Symbole
Puissance nominale de lampes LED 230 V
Nb modules System

Code Gewiss GW20559
Description 1P - 10AX
Bouton Neutre
Symbole HAUT-BAS
Puissance nominale de lampes LED 230 V 100 W
Nb modules System 1
Aller à
Code Gewiss GW20528
Description 1P - 10AX
Bouton Avec lentille neutre remplaçable
Symbole -
Puissance nominale de lampes LED 230 V 100 W
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Commutateur 2P - 250 V ca
Commutateur 2P - 250 V ca
Code Gewiss
Description
Bouton
Symbole
Puissance nominale de lampes LED 230 V
Nb modules System

Code Gewiss GW20560
Description 2P - 10AX
Bouton Neutre
Symbole HAUT-BAS
Puissance nominale de lampes LED 230 V 100 W
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Boutons-poussoirs - 250V ca
Boutons-poussoirs - 250V ca
Code Gewiss
Description
Bouton
Symbole
Nb modules System

Code Gewiss GW20510
Description 1P NO - 10A
Bouton Neutre
Symbole -
Nb modules System 1
Aller à
Code Gewiss GW20511
Description 1P NO - 10A
Bouton Avec symbole
Symbole Clé
Nb modules System 1
Aller à
Code Gewiss GW20512
Description 1P NO - 10A
Bouton Avec symbole
Symbole Sonnette
Nb modules System 1
Aller à
Code Gewiss GW20513
Description 1P NO - 10A
Bouton Avec symbole
Symbole Lumière
Nb modules System 1
Aller à
Code Gewiss GW20514
Description 1P NO - 10A
Bouton Avec symbole
Symbole Escaliers
Nb modules System 1
Aller à
Code Gewiss GW20515
Description 1P NO - 10 A lumineux
Bouton Avec lentille neutre remplaçable
Symbole -
Nb modules System 1
Aller à
Code Gewiss GW20516
Description 1P NO - 10 A lumineux
Bouton Avec lentille neutre remplaçable
Symbole -
Nb modules System 1
Aller à
Code Gewiss GW20529
Description 1P NO - 10 A pour voyant
Bouton Avec lentille neutre remplaçable
Symbole -
Nb modules System 1
Aller à
Code Gewiss GW20531
Description 1P NF - 10 A pour voyant
Bouton Avec lentille neutre remplaçable
Symbole -
Nb modules System 1
Aller à
Code Gewiss GW20519
Description 1P NF - 10 A
Bouton Neutre
Symbole Cercle
Nb modules System 1
Aller à
Code Gewiss GW20520
Description 1P NO+NO - 10 A
Bouton Avec verrouillage
Symbole Doubles cercles
Nb modules System 1
Aller à
Code Gewiss GW20521
Description 1P NO+NO - 10 A
Bouton Avec verrouillage
Symbole HAUT-BAS
Nb modules System 1
Aller à
Code Gewiss GW20522
Description 1P NO - 10 A - Aux. NF
Bouton Marche
Symbole Vert
Nb modules System 1
Aller à
Code Gewiss GW20523
Description 1P NF - 10 A - Aux. NO
Bouton Arrêt
Symbole Rouge
Nb modules System 1
Aller à
Code Gewiss GW20517
Description 2P NO - 10 A
Bouton Neutre
Symbole Cercle double
Nb modules System 1
Aller à
Code Gewiss GW20518
Description 2P NO - 10 A
Bouton À tirage
Symbole -
Nb modules System 1
Aller à
Code Gewiss GW20530
Description 2P NO - 10 A
Bouton Avec clé
Symbole 0/1
Nb modules System 1
Aller à
VOIR TOUT
ÉQUIPEMENTS ET NOTES

Obturateurs et sortie

Plaquettes signalétiques translucides

Symboles pour boutons-poussoirs et interrupteurs lumineux
Symboles pour boutons-poussoirs et interrupteurs lumineux
Code Gewiss
Adapté pour
Description
Symbole

Code Gewiss GW20533
Adapté pour SERVICES GÉNÉRIQUES
Description Neutre
Symbole -
Aller à
Code Gewiss GW20537
Adapté pour SERVICES GÉNÉRIQUES
Description Ouverture porte
Symbole Clé
Aller à
Code Gewiss GW20538
Adapté pour SERVICES GÉNÉRIQUES
Description Sonnette
Symbole Sonnette
Aller à
Code Gewiss GW20539
Adapté pour SERVICES GÉNÉRIQUES
Description Lumière
Symbole Lumière
Aller à
Code Gewiss GW20540
Adapté pour SERVICES GÉNÉRIQUES
Description Eclairage esaliers
Symbole Escaliers
Aller à
Code Gewiss GW20542
Adapté pour SERVICES GÉNÉRIQUES
Description Service
Symbole -
Aller à
Code Gewiss GW20549
Adapté pour SERVICES TECHNIQUES
Description Variateur de lumière
Symbole -
Aller à
Code Gewiss GW20550
Adapté pour SERVICES TECHNIQUES
Description Ventilation/Aspiration
Symbole -
Aller à
Code Gewiss GW20551
Adapté pour SERVICES TECHNIQUES
Description Moniteur/TV
Symbole -
Aller à
Code Gewiss GW20592
Adapté pour SERVICES TECHNIQUES
Description Flèches ouverture
Symbole Flèches ouverture
Aller à
Code Gewiss GW20593
Adapté pour SERVICES TECHNIQUES
Description Flèches fermeture
Symbole Flèches fermeture
Aller à
Code Gewiss GW20594
Adapté pour SERVICES TECHNIQUES
Description Éteint
Symbole Arrêt
Aller à
Code Gewiss GW20595
Adapté pour SERVICES TECHNIQUES
Description Allumé
Symbole Marche
Aller à
Code Gewiss GW20596
Adapté pour SERVICES TECHNIQUES
Description Flèche verticale haut
Symbole -
Aller à
Code Gewiss GW20597
Adapté pour SERVICES TECHNIQUES
Description Flèche verticale bas
Symbole -
Aller à
Code Gewiss GW20561
Adapté pour SERVICES NUMERIQUES
Description Un
Symbole 1
Aller à
Code Gewiss GW20562
Adapté pour SERVICES NUMERIQUES
Description Deux
Symbole 2
Aller à
Code Gewiss GW20563
Adapté pour SERVICES NUMERIQUES
Description Trois
Symbole 3
Aller à
Code Gewiss GW20564
Adapté pour SERVICES NUMERIQUES
Description Quatre
Symbole 4
Aller à
Code Gewiss GW20565
Adapté pour SERVICES NUMERIQUES
Description Cinq
Symbole 5
Aller à
Code Gewiss GW20566
Adapté pour SERVICES NUMERIQUES
Description Six
Symbole 6
Aller à
Code Gewiss GW20567
Adapté pour SERVICES NUMERIQUES
Description Sept
Symbole 7
Aller à
Code Gewiss GW20568
Adapté pour SERVICES NUMERIQUES
Description Huit
Symbole 8
Aller à
Code Gewiss GW20569
Adapté pour SERVICES NUMERIQUES
Description Neuf
Symbole 9
Aller à
Code Gewiss GW20570
Adapté pour SERVICES NUMERIQUES
Description Zéro
Symbole 0
Aller à
VOIR TOUT
ÉQUIPEMENTS ET NOTES

Détecteur de mouvement

Détecteur de mouvement à rayons infrarouges
Détecteur de mouvement à rayons infrarouges
Code Gewiss
Tension d'alimentation
Contacts de sortie
Nb modules System

Code Gewiss GW20821
Tension d'alimentation 230V ca - 50/60Hz
Contacts de sortie 1NO 3A(AC1) 250 V ca
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Relais

Télérupteurs
Télérupteurs
Code Gewiss
Nombre de pôles
Contacts de sortie
Bobine
Nb modules System

Code Gewiss GW20071
Nombre de pôles 1
Contacts de sortie 10 AX 250 V ca
Bobine 230V ca - 50 Hz
Nb modules System 1
Aller à
Code Gewiss GW20072
Nombre de pôles 2
Contacts de sortie 10 AX 250 V ca
Bobine 230V ca - 50 Hz
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Relais monostable
Relais monostable
Code Gewiss
Nombre de pôles
Contacts de sortie
Bobine
Nb modules System

Code Gewiss GW20074
Nombre de pôles 1
Contacts de sortie 1 NO/NF 10A(AC1) / 4A(AC15) 250V ca
Bobine 230V ca - 50 Hz
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Relais d'appel - 12V
Relais d'appel - 12V
Code Gewiss
Tension d'alimentation
Nombre de pôles
Contacts de sortie
Nb modules System

Code Gewiss GW20076
Tension d'alimentation 12V ca/cc
Nombre de pôles 1
Contacts de sortie 1NO/NF 12 V (max. 1 A)
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Prélèvement d'énergie - SYSTEM WHITE

Prises - Standard Italien/Allemand

Prise double standard italien - 250 V ca
Prise double standard italien - 250 V ca
Code Gewiss
Description
Type
Pour broches
Entrée
Nb modules System

Code Gewiss GW20291
Description 2x2P+T 16 A bivalente
Type P17-11
Pour broches Ø 4 / 5 mm
Entrée 1x16 A
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES

Prises - Standard international (destinées à l'exportation)

Prise standard allemand - 250 V ca
Prise standard allemand - 250 V ca
Code Gewiss
Description
Pour broches
Nb modules System

Code Gewiss GW20265
Description 2P+T - 16 A
Pour broches Ø 4,8 mm
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Prises au standard britannique avec blindages de sécurité - 250V ca
Prises au standard britannique avec blindages de sécurité - 250V ca
Code Gewiss
Description
Pour broches
Nb modules System

Code Gewiss GW20208
Description 2P+T - 13 A
Pour broches Plates
Nb modules System 2
Aller à
Code Gewiss GW20209
Description 2P+T - 16 A
Pour broches Ø 7 mm
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Prise de courant suisse 250 V ca
Prise de courant suisse 250 V ca
Code Gewiss
Description
Pour broches
Nb modules System

Code Gewiss GW20351
Description 2P+T - 10A - type 12
Pour broches Ø 4 mm
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Prises standard israélien - 250 V ca
Prises standard israélien - 250 V ca
Code Gewiss
Description
Pour broches
Nb modules System

Code Gewiss GW20220
Description 2P+T - 16 A
Pour broches Ronds Ø 4 / 4,4 mm
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Prise standard israélien - 250 V ca
Prise standard israélien - 250 V ca
Code Gewiss
Description
Pour broches
Nb modules System

Code Gewiss GW20320
Description 2P - 10 A
Pour broches Ronds Ø 4 mm
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Prises pour lignes dédiées

Prise standard français pour lignes dédiées - 250 V ca
Prise standard français pour lignes dédiées - 250 V ca
Code Gewiss
Description
Couleur
Pour broches
Nb modules System

Code Gewiss GW20312
Description 2P+T - 16 A
Couleur Rouge
Pour broches Ø 4 / 4,8 mm
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Prise standard israélien pour lignes dédiées - 250 V ca
Prise standard israélien pour lignes dédiées - 250 V ca
Code Gewiss
Description
Couleur
Pour broches
Nb modules System

Code Gewiss GW20298
Description 2P+T - 16 A
Couleur Rouge
Pour broches Ronds Ø 4 / 4,4 mm
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Prise standard israélien pour applications spéciales - 250V ca
Prise standard israélien pour applications spéciales - 250V ca
Code Gewiss
Description
Couleur
Pour broches
Nb modules System

Code Gewiss GW20299
Description 2P+T - 16 A
Couleur Bleu
Pour broches Ronds Ø 4 / 4,4 mm
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES

Prélèvement de signal - SYSTEM WHITE

Prises TV-SAT

Prises coaxiales TV-SAT (5-2400 MHz) blindage classe A - connecteur F femelle
Prises coaxiales TV-SAT (5-2400 MHz) blindage classe A - connecteur F femelle
Code Gewiss
Description
Type
Atténuation
Nb modules System

Code Gewiss GW20391
Description Directe
Type Avec passage de courant
Atténuation 0 dB
Nb modules System 1
Aller à
Code Gewiss GW20396
Description Passante
Type -
Atténuation 5 dB
Nb modules System 1
Aller à
Code Gewiss GW20392
Description Passante
Type -
Atténuation 10 dB
Nb modules System 1
Aller à
Code Gewiss GW20393
Description Passante
Type -
Atténuation 14 dB
Nb modules System 1
Aller à
Code Gewiss GW20277
Description Résistance terminale 75 ohm
Type -
Atténuation -
Nb modules System -
Aller à
ÉQUIPEMENTS ET NOTES
Prises coaxiales TV (5-2400 MHz) blindage classe A - connecteur IEC mâle Ø 9,5 mm
Prises coaxiales TV (5-2400 MHz) blindage classe A - connecteur IEC mâle Ø 9,5 mm
Code Gewiss
Description
Type
Atténuation
Nb modules System

Code Gewiss GW20381
Description Directe
Type Avec passage de courant
Atténuation 0 dB
Nb modules System 1
Aller à
Code Gewiss GW20386
Description Passante
Type -
Atténuation 5 dB
Nb modules System 1
Aller à
Code Gewiss GW20382
Description Passante
Type -
Atténuation 10 dB
Nb modules System 1
Aller à
Code Gewiss GW20383
Description Passante
Type -
Atténuation 14 dB
Nb modules System 1
Aller à
Code Gewiss GW20277
Description Résistance terminale 75 ohm
Type -
Atténuation -
Nb modules System -
Aller à
ÉQUIPEMENTS ET NOTES
Prises coaxiales TV résistives (40-860 MHz) - connecteur IEC femelle Ø 9 ,5 mm
Prises coaxiales TV résistives (40-860 MHz) - connecteur IEC femelle Ø 9 ,5 mm
Code Gewiss
Description
Atténuation
Nb modules System

Code Gewiss GW20228
Description Directe
Atténuation 0 dB
Nb modules System 1
Aller à
Code Gewiss GW20229
Description Dérivée
Atténuation 20 dB
Nb modules System 1
Aller à
Code Gewiss GW20230
Description Terminaison - 75 Ohms
Atténuation 20 dB
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Prises pour circuits auxiliaires et de signal

Prises téléphoniques

Prises téléphoniques RJ11
Prises téléphoniques RJ11
Code Gewiss
Description
Câbles type
Connexion
Nb modules System

Code Gewiss GW20251
Description RJ11
Câbles type Couple Torsadé
Connexion Bornes à vis
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Prises de données

Adaptateurs pour emplacement des connecteurs de données
Adaptateurs pour emplacement des connecteurs de données
Code Gewiss
Compatibilité
Nb modules System

Code Gewiss GW20266
Compatibilité IBM
Nb modules System 1
Aller à
Code Gewiss GW20267
Compatibilité COMMSCOPE - SYSTIMAX
Nb modules System 1
Aller à
Code Gewiss GW20270
Compatibilité AMP / Keystone Jack
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Adaptateurs pour fibre optique

Adaptateur SC/APC angulé
Adaptateur SC/APC angulé
Code Gewiss
Type
Inclination angle
Pour connecteurs
Compatibilité
Couleur

Code Gewiss GW38335
Type Femelle/Femelle
Inclination angle 40°
Pour connecteurs SC/APC
Compatibilité Keystone Jack
Couleur Vert RAL 6018
Aller à
ÉQUIPEMENTS ET NOTES

Coupleurs USB et HDMI

Coupleurs USB et HDMI
Coupleurs USB et HDMI
Code Gewiss
Description
Type
Compatibilité

Code Gewiss GW38056
Description Coupleur HDMI
Type Femelle/Femelle
Compatibilité Keystone Jack
Aller à
Code Gewiss GW38057
Description Coupleur USB
Type Femelle/Femelle - Type A
Compatibilité Keystone Jack
Aller à
ÉQUIPEMENTS ET NOTES

Alimentation USB

Alimentation double USB pour dispositifs électroniques
Alimentation double USB pour dispositifs électroniques
Code Gewiss
Tension d'alimentation
Tension de sortie
Courant max distribué
N. de modules Chorus

Code Gewiss GW20361
Tension d'alimentation 100/240 V ca - 50/60 Hz
Tension de sortie 5V c.c.
Courant max distribué 2,1 A
N. de modules Chorus 1
Aller à
ÉQUIPEMENTS ET NOTES

Connecteurs et boîtiers pour réseaux conventionnels

Connecteur type BNC
Connecteur type BNC
Code Gewiss
Description
Câbles type
Connexion type
Nb modules System

Code Gewiss GW20237
Description BNC 50 / 75 / 93 Ohm
Câbles type Coaxial 100 ohms
Connexion type À souder
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Protection - SYSTEM WHITE

Disjoncteurs

Appareils de protection

Limiteur de surtension avec signalisation d'intervention - 250V ca
Limiteur de surtension avec signalisation d'intervention - 250V ca
Code Gewiss
Energie max. déchargeable
Courant maximal de décharge
Nb modules System

Code Gewiss GW20423
Energie max. déchargeable 75 J
Courant maximal de décharge 8 kA (8/20 µs)
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Gestion de l'énergie, de la température et du confort - SYSTEM WHITE

Variateurs

Régulateurs électroniques à commande rotative pour charges résistives et inductives
Régulateurs électroniques à commande rotative pour charges résistives et inductives
Code Gewiss
Tension d'alimentation
Charge resistive 230V ca
Charge inductive 230V ca
Nb modules System

Code Gewiss GW20802
Tension d'alimentation 230V - 50 / 60 Hz
Charge resistive 230V ca 100-500 W
Charge inductive 230V ca -
Nb modules System 1
Aller à
Code Gewiss GW20803
Tension d'alimentation 230V - 50 / 60 Hz
Charge resistive 230V ca 100-900 W
Charge inductive 230V ca 40-300 VA
Nb modules System 1
Aller à
Code Gewiss GW20811
Tension d'alimentation 230V - 50 / 60 Hz
Charge resistive 230V ca 100-500 W
Charge inductive 230V ca 100-500 VA
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Régulateur électronique à bouton-poussoir pour charges résistives et inductives
Régulateur électronique à bouton-poussoir pour charges résistives et inductives
Code Gewiss
Tension d'alimentation
Charge resistive 230V ca
Charge inductive 230V ca
Nb modules System

Code Gewiss GW20828
Tension d'alimentation 230V - 50 / 60 Hz
Charge resistive 230V ca 60-500 W
Charge inductive 230V ca 60-500 VA
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Régulateur électronique à bouton-poussoir pour transformateurs électroniques
Régulateur électronique à bouton-poussoir pour transformateurs électroniques
Code Gewiss
Tension d'alimentation
Charge resistive 230V ca
Charge inductive 230V ca
Nb modules System

Code Gewiss GW20829
Tension d'alimentation 230V - 50 / 60 Hz
Charge resistive 230V ca 40-300 W
Charge inductive 230V ca 40-300 VA
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Appareils de contrôle de la lumière et des utilisateurs

Programmateur électronique journalier / hebdomadaire 1 canal
Programmateur électronique journalier / hebdomadaire 1 canal
Code Gewiss
Tension d'alimentation
Contacts de sortie
Nb modules System

Code Gewiss GW20825
Tension d'alimentation 230 V ca - 50/60 Hz
Contacts de sortie 1NO/NF 8A(AC1)/4A(AC15) 250V ca
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Bouton-poussoir temporisé électronique avec entrée pour commande à distance - 230V - 50/60Hz
Bouton-poussoir temporisé électronique avec entrée pour commande à distance - 230V - 50/60Hz
Code Gewiss
Plage de réglage
Sortie relais
Nb modules System

Code Gewiss GW20810
Plage de réglage 30 s - 15 min
Sortie relais 1NO 10A(AC1)/5A(AC15) 250V ca
Nb modules System 2
Aller à

Appareils de régulation de la température

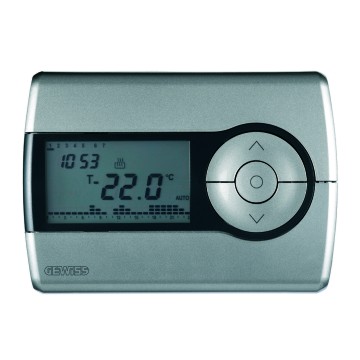

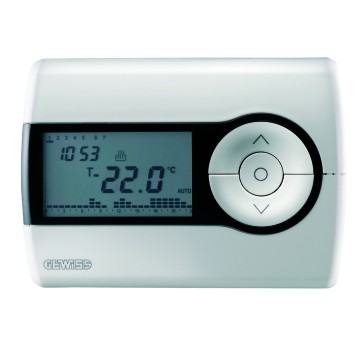

Thermostat programmable - programmation journalière / hebdomadaire
Thermostat programmable - programmation journalière / hebdomadaire
Code Gewiss
Tension d'alimentation
Régulation de température
Contacts de sortie
Nb modules System

Code Gewiss GW20827
Tension d'alimentation 230 V ca - 50/60 Hz
Régulation de température De +5°C à +40°C
Contacts de sortie 1NO/NF 5A(AC1)/2A(AC15) 250V ca
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Thermostat électronique été/hiver avec réglage à bouton et led de signalisation - 230V - 50/60Hz
Thermostat électronique été/hiver avec réglage à bouton et led de signalisation - 230V - 50/60Hz
Code Gewiss
Régulation de température
Contacts de sortie
Nb modules System

Code Gewiss GW20852
Régulation de température De +5°C à +30°C
Contacts de sortie 1 NO / NF 8A(AC1) / 2A(AC15) 250V ca
Nb modules System 3
Aller à
ÉQUIPEMENTS ET NOTES
Thermostat électronique - 12V ca/cc Sélecteur à trois vitesses et commande de l'électrovanne - 230 V - 50/60 Hz
Thermostat électronique - 12V ca/cc Sélecteur à trois vitesses et commande de l'électrovanne - 230 V - 50/60 Hz
Code Gewiss
Plage de réglage
Sortie électrovanne
Sortie ventilateur
Contacts de sortie
Nb modules System

Code Gewiss GW20853
Plage de réglage +5° C / +30° C
Sortie électrovanne Relais NO/NF
Sortie ventilateur Commutateur 1P
Contacts de sortie 5A (AC1) / 2A (AC15)
Nb modules System 3
Aller à
ÉQUIPEMENTS ET NOTES

Signalisation - SYSTEM WHITE

Lampes de secours et d'urgence

Lampe de secours amovible
Lampe de secours amovible
Code Gewiss
Tension d'alimentation
Piles d'alimentation
Autonomie
Type lampe
Nb modules System

Code Gewiss GW20833
Tension d'alimentation 230 V ca - 50/60 Hz
Piles d'alimentation Ni-Mh
Autonomie 2 h
Type lampe Led blanc
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Lampe de secours
Lampe de secours
Code Gewiss
Tension d'alimentation
Piles d'alimentation
Autonomie minimale
Lampe
Nb modules System

Code Gewiss GW20835
Tension d'alimentation 230 V ca - 50/60 Hz
Piles d'alimentation Ni-Mh
Autonomie minimale 1 h
Lampe LED
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Appareils de signalisation acoustique

Sonneries électroniques à 3 tonalités
Sonneries électroniques à 3 tonalités
Code Gewiss
Tension d'alimentation
Puissance absorbée
Intensité sonore
Nb modules System

Code Gewiss GW20641
Tension d'alimentation 12 V ca/cc
Puissance absorbée 3 VA
Intensité sonore 75-90 dB (à 1 m)
Nb modules System 2
Aller à
Code Gewiss GW20643
Tension d'alimentation 230V ca - 50Hz
Puissance absorbée 3 VA
Intensité sonore 75-90 dB (à 1 m)
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES

Appareils de signalisation lumineuse

Voyants de signalisation simples 12 / 24 / 250V ca
Voyants de signalisation simples 12 / 24 / 250V ca
Code Gewiss
Diffuseur type
Diffuseur Couleur
Diffuseur sigification
Fixation pour lampe
Nb modules System

Code Gewiss GW20603
Diffuseur type Plat
Diffuseur Couleur Rouge
Diffuseur sigification Danger
Fixation pour lampe Cylindrique
Nb modules System 1
Aller à
Code Gewiss GW20604
Diffuseur type Plat
Diffuseur Couleur Vert
Diffuseur sigification Sécurité
Fixation pour lampe Cylindrique
Nb modules System 1
Aller à
Code Gewiss GW20605
Diffuseur type Plat
Diffuseur Couleur Jaune
Diffuseur sigification Attention
Fixation pour lampe Cylindrique
Nb modules System 1
Aller à
Code Gewiss GW20606
Diffuseur type Plat
Diffuseur Couleur Transparent
Diffuseur sigification Neutre
Fixation pour lampe Cylindrique
Nb modules System 1
Aller à
Code Gewiss GW20631
Diffuseur type Plat
Diffuseur Couleur Bleu ciel
Diffuseur sigification Spécifique
Fixation pour lampe Cylindrique
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Lampe de balisage à LED lumière blanche - 12/230V ca
Lampe de balisage à LED lumière blanche - 12/230V ca
Code Gewiss
Diffuseur Couleur
Lampe
Tension lampe
Nb modules System

Code Gewiss GW20634
Diffuseur Couleur Blanc
Lampe Led intégrée
Tension lampe 12V ca/cc - 230V ca
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Porte-lampe
Porte-lampe
Code Gewiss
Porte-lampe type
Puissance
Couleur
Nb modules System

Code Gewiss GW20622
Porte-lampe type E27
Puissance 40 W
Couleur Noir
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES

Alarmes techniques - SYSTEM WHITE

Détecteurs de gaz

Détecteur de GPL
Détecteur de GPL
Code Gewiss
Tension d'alimentation
Seuil d'intervention
Contacts de sortie
Nb modules System

Code Gewiss GW20868
Tension d'alimentation 12V ca/cc
Seuil d'intervention 9% LIE
Contacts de sortie 1NO/NF 10A(NO)/3A(NF)250V ca
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Détecteur de GAZ méthane
Détecteur de GAZ méthane
Code Gewiss
Tension d'alimentation
Seuil d'intervention
Contacts de sortie
Nb modules System

Code Gewiss GW20867
Tension d'alimentation 12V ca/cc
Seuil d'intervention 9% LIE
Contacts de sortie 1NO/NF 10A(NO)/3A(NF)250V ca
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES

Système anti-inondation en radiofréquence ZigBee®

Alarme inondation ZigBee - IP20
Alarme inondation ZigBee - IP20
Code Gewiss
Sortie sirène
Capteur de température
Couleur
Dimensions (mm)

Code Gewiss GWA1514
Sortie sirène 85 dB/3 m
Capteur de température 0…50 °C
Couleur Blanc
Dimensions (mm) Ø 60x37
Aller à
ÉQUIPEMENTS ET NOTES
Actionneur à 1 canal ZigBee
Actionneur à 1 canal ZigBee
Code Gewiss
Tension d'alimentation
Contacts de sortie
Dimensions LxHxP (mm)

Code Gewiss GWA1521
Tension d'alimentation 230V ca - 50 Hz
Contacts de sortie 1 NO 10A (AC1) 230 V ca
Dimensions LxHxP (mm) 42x40x20
Aller à
ÉQUIPEMENTS ET NOTES

Accessoires

Support mural pour alarme d’inondation
Support mural pour alarme d’inondation
Code Gewiss
Couleur
Dimensions support (mm)
Dimensions de la sonde (mm)
Longueur de câble max. (cm)

Code Gewiss GWA1541
Couleur Blanc
Dimensions support (mm) Ø72x25
Dimensions de la sonde (mm) Ø50x8
Longueur de câble max. (cm) 85
Aller à
ÉQUIPEMENTS ET NOTES
Alimentation 12 Vcc
Alimentation 12 Vcc
Code Gewiss
Tension d'alimentation
Tension de sortie
Courant max distribué
Dimensions LxHxP (mm)

Code Gewiss GW10720
Tension d'alimentation 100/240 V ca - 50/60 Hz
Tension de sortie 12V cc
Courant max distribué 300 mA
Dimensions LxHxP (mm) 52x33x17
Aller à
ÉQUIPEMENTS ET NOTES
Electrovalve pour installations à gaz à réarmement manuel normalement ouverte - 230V - 50Hz
Electrovalve pour installations à gaz à réarmement manuel normalement ouverte - 230V - 50Hz
Code Gewiss
Ø refoulement
Matière
Puissance absorbée

Code Gewiss GW30522
Ø refoulement 3/4"
Matière Laiton
Puissance absorbée 12 VA
Aller à

Applications spéciales - SYSTEM WHITE

Composants pour équipements hôteliers

Commutateur 3 positions 1P - 250 V CA
Commutateur 3 positions 1P - 250 V CA
Code Gewiss
Description
Bouton
Symbole
Puissance nominale de lampes LED 230 V
Nb modules System

Code Gewiss GW20651
Description 1P - 10AX
Bouton Neutre
Symbole DND+MUR "Ne pas déranger"&"Faire la chambre"
Puissance nominale de lampes LED 230 V 100 W
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Voyant double
Voyant double
Code Gewiss
Couleur du diffuseur
Symbole
Tension lampe
Nb modules System

Code Gewiss GW20656
Couleur du diffuseur Opale
Symbole DND+MUR "Ne pas déranger"&"Faire la chambre"
Tension lampe 230 V ca
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Interrupteur universel à badge avec voyant de localisation - 250 V ca
Interrupteur universel à badge avec voyant de localisation - 250 V ca
Code Gewiss
Description
Carte badge largeur max.
Type
Puissance nominale de lampes LED 230 V
Nb modules System

Code Gewiss GW20820
Description 1P NO - 10A
Carte badge largeur max. 54 mm
Type Lumineux 230V ca
Puissance nominale de lampes LED 230 V 100 W
Nb modules System 3
Aller à
ÉQUIPEMENTS ET NOTES
Prise pour rasoir standard Européen/Américain avec transformateur d'isolation
Prise pour rasoir standard Européen/Américain avec transformateur d'isolation
Code Gewiss
Tension d'alimentation
Pour broches
Tension de sortie select.
Puissance maximale
Nb modules System

Code Gewiss GW20841
Tension d'alimentation 230V ca - 50/60 Hz
Pour broches Ø 4 / 5 - 6,3x1,5 mm
Tension de sortie select. 120 - 230V ca
Puissance maximale 20 VA
Nb modules System 3
Aller à
ÉQUIPEMENTS ET NOTES

Commande - SYSTEM BLACK

Appareils de commande

Interrupteurs - 250V ca
Interrupteurs - 250V ca
Code Gewiss
Description
Bouton
Symbole
Puissance nominale de lampes LED 230 V
Nb modules System

Code Gewiss GW21571
Description 1P - 16AX
Bouton Neutre
Symbole -
Puissance nominale de lampes LED 230 V 200 W
Nb modules System 1
Aller à
Code Gewiss GW21572
Description 1P - 16 AX lumineux
Bouton Avec lentille neutre remplaçable
Symbole -
Puissance nominale de lampes LED 230 V 200 W
Nb modules System 1
Aller à
Code Gewiss GW21583
Description 1P - 16 AX pour voyant
Bouton Avec lentille neutre remplaçable
Symbole -
Puissance nominale de lampes LED 230 V 200 W
Nb modules System 1
Aller à
Code Gewiss GW21503
Description 2P - 16 AX
Bouton Neutre
Symbole 0/1
Puissance nominale de lampes LED 230 V 200 W
Nb modules System 1
Aller à
Code Gewiss GW21504
Description 2P - 16 AX lumineux
Bouton Avec lentille neutre remplaçable
Symbole -
Puissance nominale de lampes LED 230 V 200 W
Nb modules System 1
Aller à
Code Gewiss GW21584
Description 2P - 16 AX pour voyant
Bouton Avec lentille neutre remplaçable
Symbole -
Puissance nominale de lampes LED 230 V 200 W
Nb modules System 1
Aller à
Code Gewiss GW21005
Description 2P - 10AX
Bouton Avec clé
Symbole 0/1
Puissance nominale de lampes LED 230 V 100 W
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Interrupteur 2P - 250V ca - pour charges complexes
Interrupteur 2P - 250V ca - pour charges complexes
Code Gewiss
Description
Bouton
Symbole
Puissance nominale de lampes LED 230 V
Nb modules System

Code Gewiss GW21585
Description 25 AX
Bouton Neutre
Symbole 0/1
Puissance nominale de lampes LED 230 V 250 W
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Commutateurs 1P - 250 V ca
Commutateurs 1P - 250 V ca
Code Gewiss
Description
Bouton
Symbole
Puissance nominale de lampes LED 230 V
Nb modules System

Code Gewiss GW21559
Description 1P - 10AX
Bouton Neutre
Symbole HAUT-BAS
Puissance nominale de lampes LED 230 V 100 W
Nb modules System 1
Aller à
Code Gewiss GW21528
Description 1P - 10AX
Bouton Avec lentille neutre remplaçable
Symbole -
Puissance nominale de lampes LED 230 V 100 W
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Boutons-poussoirs - 250V ca
Boutons-poussoirs - 250V ca
Code Gewiss
Description
Bouton
Symbole
Nb modules System

Code Gewiss GW21510
Description 1P NO - 10A
Bouton Neutre
Symbole -
Nb modules System 1
Aller à
Code Gewiss GW21511
Description 1P NO - 10A
Bouton Avec symbole
Symbole Clé
Nb modules System 1
Aller à
Code Gewiss GW21512
Description 1P NO - 10A
Bouton Avec symbole
Symbole Sonnette
Nb modules System 1
Aller à
Code Gewiss GW21513
Description 1P NO - 10A
Bouton Avec symbole
Symbole Lumière
Nb modules System 1
Aller à
Code Gewiss GW21514
Description 1P NO - 10A
Bouton Avec symbole
Symbole Escaliers
Nb modules System 1
Aller à
Code Gewiss GW21515
Description 1P NO - 10 A lumineux
Bouton Avec lentille neutre remplaçable
Symbole -
Nb modules System 1
Aller à
Code Gewiss GW21516
Description 1P NO - 10 A lumineux
Bouton Avec lentille neutre remplaçable
Symbole -
Nb modules System 1
Aller à
Code Gewiss GW21529
Description 1P NO - 10 A pour voyant
Bouton Avec lentille neutre remplaçable
Symbole -
Nb modules System 1
Aller à
Code Gewiss GW21531
Description 1P NF - 10 A pour voyant
Bouton Avec lentille neutre remplaçable
Symbole -
Nb modules System 1
Aller à
Code Gewiss GW21519
Description 1P NF - 10 A
Bouton Neutre
Symbole Cercle
Nb modules System 1
Aller à
Code Gewiss GW21520
Description 1P NO+NO - 10 A
Bouton Avec verrouillage
Symbole Doubles cercles
Nb modules System 1
Aller à
Code Gewiss GW21521
Description 1P NO+NO - 10 A
Bouton Avec verrouillage
Symbole HAUT-BAS
Nb modules System 1
Aller à
Code Gewiss GW21522
Description 1P NO - 10 A - Aux. NF
Bouton Marche
Symbole Vert
Nb modules System 1
Aller à
Code Gewiss GW21523
Description 1P NF - 10 A - Aux. NO
Bouton Arrêt
Symbole Rouge
Nb modules System 1
Aller à
Code Gewiss GW21517
Description 2P NO - 10 A
Bouton Neutre
Symbole Cercle double
Nb modules System 1
Aller à
Code Gewiss GW21518
Description 2P NO - 10 A
Bouton À tirage
Symbole -
Nb modules System 1
Aller à
Code Gewiss GW21530
Description 2P NO - 10 A
Bouton Avec clé
Symbole 0/1
Nb modules System 1
Aller à
VOIR TOUT
ÉQUIPEMENTS ET NOTES

Obturateurs et sortie de câble

Plaquettes signalétiques translucides

Symboles pour boutons-poussoirs et interrupteurs lumineux
Symboles pour boutons-poussoirs et interrupteurs lumineux
Code Gewiss
Adapté pour
Description
Symbole

Code Gewiss GW20533
Adapté pour SERVICES GÉNÉRIQUES
Description Neutre
Symbole -
Aller à
Code Gewiss GW20537
Adapté pour SERVICES GÉNÉRIQUES
Description Ouverture porte
Symbole Clé
Aller à
Code Gewiss GW20538
Adapté pour SERVICES GÉNÉRIQUES
Description Sonnette
Symbole Sonnette
Aller à
Code Gewiss GW20539
Adapté pour SERVICES GÉNÉRIQUES
Description Lumière
Symbole Lumière
Aller à
Code Gewiss GW20540
Adapté pour SERVICES GÉNÉRIQUES
Description Eclairage esaliers
Symbole Escaliers
Aller à
Code Gewiss GW20542
Adapté pour SERVICES GÉNÉRIQUES
Description Service
Symbole -
Aller à
Code Gewiss GW20549
Adapté pour SERVICES TECHNIQUES
Description Variateur de lumière
Symbole -
Aller à
Code Gewiss GW20550
Adapté pour SERVICES TECHNIQUES
Description Ventilation/Aspiration
Symbole -
Aller à
Code Gewiss GW20551
Adapté pour SERVICES TECHNIQUES
Description Moniteur/TV
Symbole -
Aller à
Code Gewiss GW20592
Adapté pour SERVICES TECHNIQUES
Description Flèches ouverture
Symbole Flèches ouverture
Aller à
Code Gewiss GW20593
Adapté pour SERVICES TECHNIQUES
Description Flèches fermeture
Symbole Flèches fermeture
Aller à
Code Gewiss GW20594
Adapté pour SERVICES TECHNIQUES
Description Éteint
Symbole Arrêt
Aller à
Code Gewiss GW20595
Adapté pour SERVICES TECHNIQUES
Description Allumé
Symbole Marche
Aller à
Code Gewiss GW20596
Adapté pour SERVICES TECHNIQUES
Description Flèche verticale haut
Symbole -
Aller à
Code Gewiss GW20597
Adapté pour SERVICES TECHNIQUES
Description Flèche verticale bas
Symbole -
Aller à
Code Gewiss GW20561
Adapté pour SERVICES NUMERIQUES
Description Un
Symbole 1
Aller à
Code Gewiss GW20562
Adapté pour SERVICES NUMERIQUES
Description Deux
Symbole 2
Aller à
Code Gewiss GW20563
Adapté pour SERVICES NUMERIQUES
Description Trois
Symbole 3
Aller à
Code Gewiss GW20564
Adapté pour SERVICES NUMERIQUES
Description Quatre
Symbole 4
Aller à
Code Gewiss GW20565
Adapté pour SERVICES NUMERIQUES
Description Cinq
Symbole 5
Aller à
Code Gewiss GW20566
Adapté pour SERVICES NUMERIQUES
Description Six
Symbole 6
Aller à
Code Gewiss GW20567
Adapté pour SERVICES NUMERIQUES
Description Sept
Symbole 7
Aller à
Code Gewiss GW20568
Adapté pour SERVICES NUMERIQUES
Description Huit
Symbole 8
Aller à
Code Gewiss GW20569
Adapté pour SERVICES NUMERIQUES
Description Neuf
Symbole 9
Aller à
Code Gewiss GW20570
Adapté pour SERVICES NUMERIQUES
Description Zéro
Symbole 0
Aller à
VOIR TOUT
ÉQUIPEMENTS ET NOTES

Détecteur de mouvement

Détecteur de mouvement à rayons infrarouges avec sortie à relais et réglage crépusculaire pour la commande d'appareils d'éclairage - 230V - 50/60Hz
Détecteur de mouvement à rayons infrarouges avec sortie à relais et réglage crépusculaire pour la commande d'appareils d'éclairage - 230V - 50/60Hz
Code Gewiss
Tension d'alimentation
Contacts de sortie
Nb modules System

Code Gewiss GW21821
Tension d'alimentation 230V ca - 50/60Hz
Contacts de sortie 1NO 3A(AC1) 250 V ca
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Relais

Télérupteurs
Télérupteurs
Code Gewiss
Nombre de pôles
Contacts de sortie
Bobine
Nb modules System

Code Gewiss GW21071
Nombre de pôles 1
Contacts de sortie 10 AX 250 V ca
Bobine 230V ca - 50 Hz
Nb modules System 1
Aller à
Code Gewiss GW21072
Nombre de pôles 2
Contacts de sortie 10 AX 250 V ca
Bobine 230V ca - 50 Hz
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Relais monostable 230 v ac
Relais monostable 230 v ac
Code Gewiss
Nombre de pôles
Contacts de sortie
Bobine
Nb modules System

Code Gewiss GW21074
Nombre de pôles 1
Contacts de sortie 1 NO/NF 10A(AC1) / 4A(AC15) 250V ca
Bobine 230V ca - 50 Hz
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Relais d'appel - 12V
Relais d'appel - 12V
Code Gewiss
Tension d'alimentation
Nombre de pôles
Contacts de sortie
Nb modules System

Code Gewiss GW21076
Tension d'alimentation 12V ca/cc
Nombre de pôles 1
Contacts de sortie 1NO/NF 12 V (max. 1 A)
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Prélèvement d'énergie - SYSTEM BLACK

Prises - Standard italien / allemand

Prises doubles à câblage rapide standard Italien avec éclips de sécurité - 250V ca
Prises doubles à câblage rapide standard Italien avec éclips de sécurité - 250V ca
Code Gewiss
Description
Type
Pour broches
Entrée
Nb modules System

Code Gewiss GW21291
Description 2x2P+T 16 A bivalente
Type P17-11
Pour broches Ø 4 / 5 mm
Entrée 1x16 A
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES

Prises - Standard international (destinées à l'exportation)

Prises standard Allemand avec éclips de sécurité - 250V ca
Prises standard Allemand avec éclips de sécurité - 250V ca
Code Gewiss
Description
Pour broches
Nb modules System

Code Gewiss GW21265
Description 2P+T - 16 A
Pour broches Ø 4,8 mm
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Prises au standard britannique avec blindages de sécurité - 250 V~
Prises au standard britannique avec blindages de sécurité - 250 V~
Code Gewiss
Description
Pour broches
Nb modules System

Code Gewiss GW21208
Description 2P+T - 13 A
Pour broches Plates
Nb modules System 2
Aller à
Code Gewiss GW21209
Description 2P+T - 16 A
Pour broches Ø 7 mm
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Prise de courant suisse 250 V ca
Prise de courant suisse 250 V ca
Code Gewiss
Description
Pour broches
Nb modules System

Code Gewiss GW21351
Description 2P+T - 10A - type 12
Pour broches Ø 4 mm
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Prises standard Israélien avec éclips de sécurité - 250V~
Prises standard Israélien avec éclips de sécurité - 250V~
Code Gewiss
Description
Pour broches
Nb modules System

Code Gewiss GW21220
Description 2P+T - 16 A
Pour broches Ronds Ø 4 / 4,4 mm
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES

Prises pour lignes dédiées

Prises standard Français avec éclips de sécurité pour circuit différenciés - 250V~
Prises standard Français avec éclips de sécurité pour circuit différenciés - 250V~
Code Gewiss
Description
Couleur
Pour broches
Nb modules System

Code Gewiss GW20312
Description 2P+T - 16 A
Couleur Rouge
Pour broches Ø 4 / 4,8 mm
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Prise standard Israélien avec éclips de sécurité pour circuits différenciés - 250V~
Prise standard Israélien avec éclips de sécurité pour circuits différenciés - 250V~
Code Gewiss
Description
Couleur
Pour broches
Nb modules System

Code Gewiss GW20298
Description 2P+T - 16 A
Couleur Rouge
Pour broches Ronds Ø 4 / 4,4 mm
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Prise standard israélien pour applications spéciales - 250V ca
Prise standard israélien pour applications spéciales - 250V ca
Code Gewiss
Description
Couleur
Pour broches
Nb modules System

Code Gewiss GW20299
Description 2P+T - 16 A
Couleur Bleu
Pour broches Ronds Ø 4 / 4,4 mm
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES

Prélèvement de signal - SYSTEM BLACK

Prises TV-SAT

Prises coaxiales TV-SAT (5-2400 MHz) blindage classe A - connecteur F femelle
Prises coaxiales TV-SAT (5-2400 MHz) blindage classe A - connecteur F femelle
Code Gewiss
Description
Type
Atténuation
Nb modules System

Code Gewiss GW21391
Description Directe
Type Avec passage de courant
Atténuation 0 dB
Nb modules System 1
Aller à
Code Gewiss GW21396
Description Passante
Type -
Atténuation 5 dB
Nb modules System 1
Aller à
Code Gewiss GW21392
Description Passante
Type -
Atténuation 10 dB
Nb modules System 1
Aller à
Code Gewiss GW21393
Description Passante
Type -
Atténuation 14 dB
Nb modules System 1
Aller à
Code Gewiss GW20277
Description Résistance terminale 75 ohm
Type -
Atténuation -
Nb modules System -
Aller à
ÉQUIPEMENTS ET NOTES
Prises coaxiales TV (5-2400 MHz) blindage classe A - connecteur IEC mâle Ø 9,5 mm
Prises coaxiales TV (5-2400 MHz) blindage classe A - connecteur IEC mâle Ø 9,5 mm
Code Gewiss
Description
Type
Atténuation
Nb modules System

Code Gewiss GW21381
Description Directe
Type Avec passage de courant
Atténuation 0 dB
Nb modules System 1
Aller à
Code Gewiss GW21386
Description Passante
Type -
Atténuation 5 dB
Nb modules System 1
Aller à
Code Gewiss GW21382
Description Passante
Type -
Atténuation 10 dB
Nb modules System 1
Aller à
Code Gewiss GW21383
Description Passante
Type -
Atténuation 14 dB
Nb modules System 1
Aller à
Code Gewiss GW20277
Description Résistance terminale 75 ohm
Type -
Atténuation -
Nb modules System -
Aller à
ÉQUIPEMENTS ET NOTES
Prises coaxiales TV résistives (40-860 MHz) - connecteur IEC femelle Ø 9,5 mm
Prises coaxiales TV résistives (40-860 MHz) - connecteur IEC femelle Ø 9,5 mm
Code Gewiss
Description
Atténuation
Nb modules System

Code Gewiss GW21228
Description Directe
Atténuation 0 dB
Nb modules System 1
Aller à
Code Gewiss GW21229
Description Dérivée
Atténuation 20 dB
Nb modules System 1
Aller à
Code Gewiss GW21230
Description Terminaison - 75 Ohms
Atténuation 20 dB
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Prises pour circuits auxiliaires et de signal

Prises téléphoniques

Prises téléphoniques RJ11
Prises téléphoniques RJ11
Code Gewiss
Description
Câbles type
Connexion
Nb modules System

Code Gewiss GW21251
Description RJ11
Câbles type Couple Torsadé
Connexion Bornes à vis
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Prises de données

Adaptateurs pour emplacement des connecteurs de données
Adaptateurs pour emplacement des connecteurs de données
Code Gewiss
Compatibilité
Nb modules System

Code Gewiss GW21266
Compatibilité IBM
Nb modules System 1
Aller à
Code Gewiss GW21267
Compatibilité COMMSCOPE - SYSTIMAX
Nb modules System 1
Aller à
Code Gewiss GW21270
Compatibilité AMP / Keystone Jack
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Adaptateurs pour fibre optique

Adaptateur SC/APC angulé
Adaptateur SC/APC angulé
Code Gewiss
Type
Inclination angle
Pour connecteurs
Compatibilité
Couleur

Code Gewiss GW38335
Type Femelle/Femelle
Inclination angle 40°
Pour connecteurs SC/APC
Compatibilité Keystone Jack
Couleur Vert RAL 6018
Aller à
ÉQUIPEMENTS ET NOTES

Coupleurs USB et HDMI

Coupleurs USB et HDMI
Coupleurs USB et HDMI
Code Gewiss
Description
Type
Compatibilité

Code Gewiss GW38056
Description Coupleur HDMI
Type Femelle/Femelle
Compatibilité Keystone Jack
Aller à
Code Gewiss GW38057
Description Coupleur USB
Type Femelle/Femelle - Type A
Compatibilité Keystone Jack
Aller à
ÉQUIPEMENTS ET NOTES

Connecteurs et boîtiers pour réseaux conventionnels

Connecteur type BNC
Connecteur type BNC
Code Gewiss
Description
Câbles type
Connexion type
Nb modules System

Code Gewiss GW21237
Description BNC 50 / 75 / 93 Ohm
Câbles type Coaxial 100 ohms
Connexion type À souder
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Protection - SYSTEM BLACK

Disjoncteurs

Appareils de protection

Limiteur de surtension avec signalisation d'intervention - 250V ca
Limiteur de surtension avec signalisation d'intervention - 250V ca
Code Gewiss
Energie max. déchargeable
Courant maximal de décharge
Nb modules System

Code Gewiss GW21423
Energie max. déchargeable 75 J
Courant maximal de décharge 8 kA (8/20 µs)
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Gestion de l'énergie, de la température et du confort - SYSTEM BLACK

Variateurs

Régulateurs électroniques à commande rotative pour charges résistives et inductives
Régulateurs électroniques à commande rotative pour charges résistives et inductives
Code Gewiss
Tension d'alimentation
Charge resistive 230V ca
Charge inductive 230V ca
Nb modules System

Code Gewiss GW21802
Tension d'alimentation 230V - 50 / 60 Hz
Charge resistive 230V ca 100-500 W
Charge inductive 230V ca -
Nb modules System 1
Aller à
Code Gewiss GW21803
Tension d'alimentation 230V - 50 / 60 Hz
Charge resistive 230V ca 100-900 W
Charge inductive 230V ca 40-300 VA
Nb modules System 1
Aller à
Code Gewiss GW21811
Tension d'alimentation 230V - 50 / 60 Hz
Charge resistive 230V ca 100-500 W
Charge inductive 230V ca 100-500 VA
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Régulateur électronique à bouton-poussoir pour charges résistives et inductives
Régulateur électronique à bouton-poussoir pour charges résistives et inductives
Code Gewiss
Tension d'alimentation
Charge resistive 230V ca
Charge inductive 230V ca
Nb modules System

Code Gewiss GW21828
Tension d'alimentation 230V - 50 / 60 Hz
Charge resistive 230V ca 60-500 W
Charge inductive 230V ca 60-500 VA
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES
Régulateur électronique à bouton-poussoir pour transformateurs électroniques
Régulateur électronique à bouton-poussoir pour transformateurs électroniques
Code Gewiss
Tension d'alimentation
Charge resistive 230V ca
Charge inductive 230V ca
Nb modules System

Code Gewiss GW21829
Tension d'alimentation 230V - 50 / 60 Hz
Charge resistive 230V ca 40-300 W
Charge inductive 230V ca 40-300 VA
Nb modules System 1
Aller à
ÉQUIPEMENTS ET NOTES

Appareils de contrôle de la lumière et des utilisateurs

Programmateur électronique journalier / hebdomadaire 1 canal
Programmateur électronique journalier / hebdomadaire 1 canal
Code Gewiss
Tension d'alimentation
Contacts de sortie
Nb modules System

Code Gewiss GW21825
Tension d'alimentation 230 V ca - 50/60 Hz
Contacts de sortie 1NO/NF 8A(AC1)/4A(AC15) 250V ca
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Bouton-poussoir temporisé électronique avec entrée pour commande à distance - 230V - 50/60Hz
Bouton-poussoir temporisé électronique avec entrée pour commande à distance - 230V - 50/60Hz
Code Gewiss
Plage de réglage
Sortie relais
Nb modules System

Code Gewiss GW21810
Plage de réglage 30 s - 15 min
Sortie relais 1NO 10A(AC1)/5A(AC15) 250V ca
Nb modules System 2
Aller à

Appareils de régulation de la température

Thermostat programmable - programmation journalière / hebdomadaire
Thermostat programmable - programmation journalière / hebdomadaire
Code Gewiss
Tension d'alimentation
Régulation de température
Contacts de sortie
Nb modules System

Code Gewiss GW21827
Tension d'alimentation 230 V ca - 50/60 Hz
Régulation de température De +5°C à +40°C
Contacts de sortie 1NO/NF 5A(AC1)/2A(AC15) 250V ca
Nb modules System 2
Aller à
ÉQUIPEMENTS ET NOTES
Thermostat électronique été/hiver avec réglage à bouton et led de signalisation - 230V - 50/60Hz
Thermostat électronique été/hiver avec réglage à bouton et led de signalisation - 230V - 50/60Hz
Code Gewiss
Régulation de température
Contacts de sortie
Nb modules System

Code Gewiss GW21852
Régulation de température De +5°C à +30°C
Contacts de sortie 1 NO / NF 8A(AC1) / 2A(AC15) 250V ca
Nb modules System 3
Aller à
ÉQUIPEMENTS ET NOTES
Thermostat électronique été / hiver pour ventilo-convecteur avec réglage par bouton rotatif Sélecteur à trois vitesses et commande de l'électrovanne - 230 V - 50/60 Hz
Thermostat électronique été / hiver pour ventilo-convecteur avec réglage par bouton rotatif Sélecteur à trois vitesses et commande de l'électrovanne - 230 V - 50/60 Hz
Code Gewiss
Plage de réglage
Sortie électrovanne
Sortie ventilateur
Contacts de sortie
Nb modules System

Code Gewiss GW21853
Plage de réglage +5° C / +30° C
Sortie électrovanne Relais NO/NF
Sortie ventilateur Commutateur 1P
Contacts de sortie 5A (AC1) / 2A (AC15)
Nb modules System 3
Aller à
ÉQUIPEMENTS ET NOTES

Signalisation - SYSTEM BLACK

Lampes de secours et d'urgence

Lampe de secours amovible
Lampe de secours amovible
Code Gewiss
Tension d'alimentation
Piles d'alimentation
Autonomie
Type lampe
Nb modules System

Code Gewiss GW21833
Tension d'alimentation 230V - 50/60 Hz
Piles d'alimentation Ni-Mh
Autonomie 2 h
Type lampe Led blanc
Nb modules System 2
Aller à
