DETALLE DE LA SERIE
Guardar en tu lista
Imprimir
Serie 47 CVX 630 K<br />Cuadros componibles hasta 630 A - IP43

Serie 47 CVX 630 K
Cuadros componibles hasta 630 A - IP43

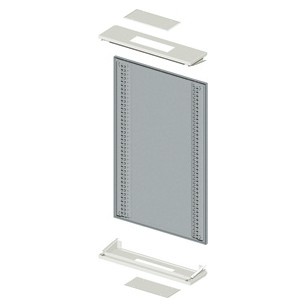

Cuadros de superficie

Estructuras de superficie enlazables de chapa de acero barnizada color gris RAL 7035 con bastidores funcionales, placas pasacables
Estructuras de superficie enlazables de chapa de acero barnizada color gris RAL 7035 con bastidores funcionales, placas pasacables
EQUIPOS Y NOTAS

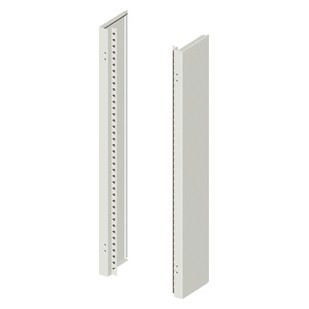

Laterales para cuadros de superficie

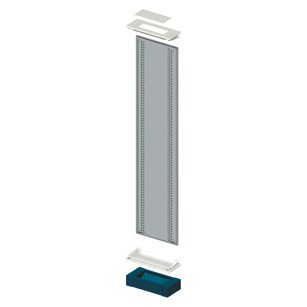

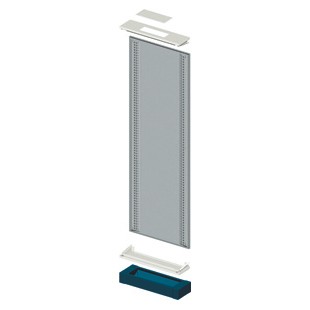

Cuadros de suelo

Estructuras de suelo modulares de chapa de acero barnizado color gris RAL 7035 con bastidores funcionales, placas pasacables y zócalo inspeccionable H=100 mm - color azul RAL 5003
Estructuras de suelo modulares de chapa de acero barnizado color gris RAL 7035 con bastidores funcionales, placas pasacables y zócalo inspeccionable H=100 mm - color azul RAL 5003
Código Gewiss
Dim. funcionales BxHxP (mm)
Dim. exter. BxHxP (mm)

Código Gewiss GW45007
Dim. funcionales BxHxP (mm) 600x1600x230
Dim. exter. BxHxP (mm) 650x1740x237
Ir
Código Gewiss GW45008
Dim. funcionales BxHxP (mm) 600x1800x230
Dim. exter. BxHxP (mm) 650x1940x237
Ir
Código Gewiss GW45009
Dim. funcionales BxHxP (mm) 600x2000x230
Dim. exter. BxHxP (mm) 650x2140x237
Ir
Código Gewiss GW45017
Dim. funcionales BxHxP (mm) 850x1600x230
Dim. exter. BxHxP (mm) 850x1740x237
Ir
Código Gewiss GW45018
Dim. funcionales BxHxP (mm) 850x1800x230
Dim. exter. BxHxP (mm) 850x1940x237
Ir
Código Gewiss GW45019
Dim. funcionales BxHxP (mm) 850x2000x230
Dim. exter. BxHxP (mm) 850x2140x237
Ir
EQUIPOS Y NOTAS

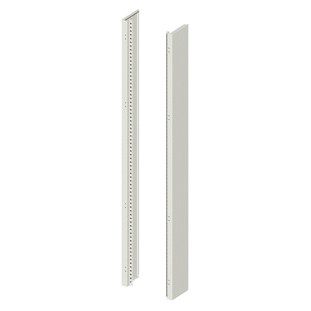

Laterales para cuadros de suelo

Puertas

Puerta transparente de vidrio curvado templado con maneta y cierre con barra
Puerta transparente de vidrio curvado templado con maneta y cierre con barra
Código Gewiss
Para estruc. BxH (mm)

Código Gewiss GW45104
Para estruc. BxH (mm) 600x1000
Ir
Código Gewiss GW45105
Para estruc. BxH (mm) 600x1200
Ir
Código Gewiss GW45107
Para estruc. BxH (mm) 600x1600
Ir
Código Gewiss GW45108
Para estruc. BxH (mm) 600x1800
Ir
Código Gewiss GW45109
Para estruc. BxH (mm) 600x2000
Ir
Código Gewiss GW45114
Para estruc. BxH (mm) 850x1000
Ir
Código Gewiss GW45115
Para estruc. BxH (mm) 850x1200
Ir
Código Gewiss GW45117
Para estruc. BxH (mm) 850x1600
Ir
Código Gewiss GW45118
Para estruc. BxH (mm) 850x1800
Ir
Código Gewiss GW45119
Para estruc. BxH (mm) 850x2000
Ir
EQUIPOS Y NOTAS
Puerta ciega de chapa barnizadas, con maneta y cierre con barras
Puerta ciega de chapa barnizadas, con maneta y cierre con barras
Código Gewiss
Para estruc. BxH (mm)

Código Gewiss GW45124
Para estruc. BxH (mm) 600x1000
Ir
Código Gewiss GW45125
Para estruc. BxH (mm) 600x1200
Ir
Código Gewiss GW45127
Para estruc. BxH (mm) 600x1600
Ir
Código Gewiss GW45128
Para estruc. BxH (mm) 600x1800
Ir
Código Gewiss GW45129
Para estruc. BxH (mm) 600x2000
Ir
Código Gewiss GW45134
Para estruc. BxH (mm) 850x1000
Ir
Código Gewiss GW45135
Para estruc. BxH (mm) 850x1200
Ir
Código Gewiss GW45137
Para estruc. BxH (mm) 850x1600
Ir
Código Gewiss GW45138
Para estruc. BxH (mm) 850x1800
Ir
Código Gewiss GW45139
Para estruc. BxH (mm) 850x2000
Ir
EQUIPOS Y NOTAS

Compartimento interno para cables

EQUIPOS Y NOTAS

Compartimento externo para cables

Puertas ciegas exteriores/interiores de chapa barnizada
Puertas ciegas exteriores/interiores de chapa barnizada
Código Gewiss
Descripción
Para estruc. BxH (mm)

Código Gewiss GW45147
Descripción Puerta externa
Para estruc. BxH (mm) 400x1600
Ir
Código Gewiss GW45148
Descripción Puerta externa
Para estruc. BxH (mm) 400x1800
Ir
Código Gewiss GW45149
Descripción Puerta externa
Para estruc. BxH (mm) 400x2000
Ir
Código Gewiss GW45352
Descripción Puerta interna
Para estruc. BxH (mm) 400x1600
Ir
Código Gewiss GW45353
Descripción Puerta interna
Para estruc. BxH (mm) 400x1800
Ir
Código Gewiss GW45354
Descripción Puerta interna
Para estruc. BxH (mm) 400x2000
Ir
EQUIPOS Y NOTAS

Kit de instalación de dispositivos en carril DIN

Kit de instalación para aparatos modulares (Serie 90) y de caja moldeada hasta 250 A (Serie MTX/M 160c, MTX/E 160, MTX/M 250) con paneles troquelados y carril DIN doble EN 50022 (DIN 35) de aluminio
Kit de instalación para aparatos modulares (Serie 90) y de caja moldeada hasta 250 A (Serie MTX/M 160c, MTX/E 160, MTX/M 250) con paneles troquelados y carril DIN doble EN 50022 (DIN 35) de aluminio
Código Gewiss
N. módulos
Dimensiones BxH (mm)
Dim. perfil HxP (mm)

Código Gewiss GW45291
N. módulos 10
Dimensiones BxH (mm) 400x150
Dim. perfil HxP (mm) 2x(35x7,5)
Ir
Código Gewiss GW45292
N. módulos 10
Dimensiones BxH (mm) 400x200
Dim. perfil HxP (mm) 2x(35x7,5)
Ir
Código Gewiss GW45293
N. módulos 10
Dimensiones BxH (mm) 400x300
Dim. perfil HxP (mm) 2x(35x7,5)
Ir
Código Gewiss GW45201
N. módulos 24
Dimensiones BxH (mm) 600x150
Dim. perfil HxP (mm) 2x(35x7,5)
Ir
Código Gewiss GW45202
N. módulos 24
Dimensiones BxH (mm) 600x200
Dim. perfil HxP (mm) 2x(35x7,5)
Ir
Código Gewiss GW45203
N. módulos 24
Dimensiones BxH (mm) 600x300
Dim. perfil HxP (mm) 2x(35x7,5)
Ir
Código Gewiss GW45204
N. módulos 24
Dimensiones BxH (mm) 600x300
Dim. perfil HxP (mm) 2x(35x7,5)
Ir
Código Gewiss GW45206
N. módulos 36
Dimensiones BxH (mm) 850x150
Dim. perfil HxP (mm) 2x(35x7,5)
Ir
Código Gewiss GW45207
N. módulos 36
Dimensiones BxH (mm) 850x200
Dim. perfil HxP (mm) 2x(35x7,5)
Ir
Código Gewiss GW45208
N. módulos 36
Dimensiones BxH (mm) 850x300
Dim. perfil HxP (mm) 2x(35x7,5)
Ir
Código Gewiss GW45209
N. módulos 36
Dimensiones BxH (mm) 850x300
Dim. perfil HxP (mm) 2x(35x7,5)
Ir
EQUIPOS Y NOTAS

Kit de instalación de aparatos de caja moldeada MTX sobre placa

Kit para interruptor de caja moldeada hasta 630 A en ejecución fija con panel frontal y placa de fijación
Kit para interruptor de caja moldeada hasta 630 A en ejecución fija con panel frontal y placa de fijación
Código Gewiss
N. módulos
Dimensiones BxH (mm)
Apto para
Nº polos
Instalación

Código Gewiss GW45243
N. módulos 10
Dimensiones BxH (mm) 400x200
Apto para MTX/M 160c
Nº polos 3P - 4P
Instalación Vertical
Ir
Código Gewiss GW45244
N. módulos 10
Dimensiones BxH (mm) 400x200
Apto para MTX/E 160
Nº polos 3P - 4P
Instalación Vertical
Ir
Código Gewiss GW45245
N. módulos 10
Dimensiones BxH (mm) 400x300
Apto para MTX/M 250
Nº polos 3P - 4P
Instalación Vertical
Ir
Código Gewiss GW45246
N. módulos 10
Dimensiones BxH (mm) 400x400
Apto para MTX/E/M 320
Nº polos 3P - 4P
Instalación Vertical
Ir
Código Gewiss GW45247
N. módulos 10
Dimensiones BxH (mm) 400x400
Apto para MTXM 400-MTX/E/M 630
Nº polos 3P - 4P
Instalación Vertical
Ir
Código Gewiss GW45236
N. módulos 24
Dimensiones BxH (mm) 600x300
Apto para MTX/M 250
Nº polos 3P - 4P
Instalación Vertical
Ir
Código Gewiss GW45237
N. módulos 24
Dimensiones BxH (mm) 600x400
Apto para MTX/E/M 320
Nº polos 3P - 4P
Instalación Vertical
Ir
Código Gewiss GW45238
N. módulos 24
Dimensiones BxH (mm) 600x400
Apto para MTXM 400-MTX/E/M 630
Nº polos 3P - 4P
Instalación Vertical
Ir
EQUIPOS Y NOTAS
Kit para interruptor de caja moldeada hasta 630 A en ejecución fija con panel frontal y placa de fijación
Kit para interruptor de caja moldeada hasta 630 A en ejecución fija con panel frontal y placa de fijación
Código Gewiss
N. módulos
Dimensiones BxH (mm)
Apto para
Nº polos
Instalación

Código Gewiss GW45271
N. módulos 24
Dimensiones BxH (mm) 600x200
Apto para MTX/M 160c
Nº polos 3P - 4P
Instalación Horizontal
Ir
Código Gewiss GW45272
N. módulos 24
Dimensiones BxH (mm) 600x200
Apto para MTX/E 160
Nº polos 3P - 4P
Instalación Horizontal
Ir
Código Gewiss GW45273
N. módulos 24
Dimensiones BxH (mm) 600x200
Apto para MTX/M 250
Nº polos 3P - 4P
Instalación Horizontal
Ir
Código Gewiss GW45274
N. módulos 24
Dimensiones BxH (mm) 600x200
Apto para MTX/E/M 320
Nº polos 3P - 4P
Instalación Horizontal
Ir
Código Gewiss GW45275
N. módulos 24
Dimensiones BxH (mm) 600x300
Apto para MTXM 400-MTX/E/M 630
Nº polos 3P - 4P
Instalación Horizontal
Ir
Código Gewiss GW45276
N. módulos 36
Dimensiones BxH (mm) 850x200
Apto para MTX/M 250
Nº polos 3P - 4P
Instalación Horizontal
Ir
Código Gewiss GW45277
N. módulos 36
Dimensiones BxH (mm) 850x200
Apto para MTX/E/M 320
Nº polos 3P - 4P
Instalación Horizontal
Ir
Código Gewiss GW45278
N. módulos 36
Dimensiones BxH (mm) 850x300
Apto para MTXM 400-MTX/E/M 630
Nº polos 3P - 4P
Instalación Horizontal
Ir
EQUIPOS Y NOTAS
Kit para interruptor en caja moldeada hasta 500 A con bloque diferencial en ejecución fija horizontal con panel frontal y placa de fijación
Kit para interruptor en caja moldeada hasta 500 A con bloque diferencial en ejecución fija horizontal con panel frontal y placa de fijación
Código Gewiss
N. módulos
Dimensiones BxH (mm)
Apto para
Nº polos
Instalación

Código Gewiss GW45248
N. módulos 10
Dimensiones BxH (mm) 400x300
Apto para MTX/M 160c
Nº polos 4P
Instalación Vertical
Ir
Código Gewiss GW45249
N. módulos 10
Dimensiones BxH (mm) 400x400
Apto para MTX/M 250
Nº polos 4P
Instalación Vertical
Ir
Código Gewiss GW45281
N. módulos 24
Dimensiones BxH (mm) 600x200
Apto para MTX/M 160c
Nº polos 4P
Instalación Horizontal
Ir
Código Gewiss GW45282
N. módulos 24
Dimensiones BxH (mm) 600x200
Apto para MTX/E 160
Nº polos 4P
Instalación Horizontal
Ir
Código Gewiss GW45283
N. módulos 24
Dimensiones BxH (mm) 600x200
Apto para MTX/M 250
Nº polos 4P
Instalación Horizontal
Ir
Código Gewiss GW45284
N. módulos 24
Dimensiones BxH (mm) 600x200
Apto para MTX/E/M 320
Nº polos 4P
Instalación Horizontal
Ir
Código Gewiss GW45285
N. módulos 24
Dimensiones BxH (mm) 600x300
Apto para MTXM 400-MTX/E/M 630
Nº polos 4P
Instalación Horizontal
Ir
Código Gewiss GW45286
N. módulos 36
Dimensiones BxH (mm) 850x200
Apto para MTX/M 160c
Nº polos 4P
Instalación Horizontal
Ir
Código Gewiss GW45287
N. módulos 36
Dimensiones BxH (mm) 850x200
Apto para MTX/E 160
Nº polos 4P
Instalación Horizontal
Ir
Código Gewiss GW45288
N. módulos 36
Dimensiones BxH (mm) 850x200
Apto para MTX/M 250
Nº polos 4P
Instalación Horizontal
Ir
Código Gewiss GW45289
N. módulos 36
Dimensiones BxH (mm) 850x200
Apto para MTX/E/M 320
Nº polos 4P
Instalación Horizontal
Ir
Código Gewiss GW45290
N. módulos 36
Dimensiones BxH (mm) 850x300
Apto para MTXM 400-MTX/E/M 630
Nº polos 4P
Instalación Horizontal
Ir
EQUIPOS Y NOTAS
Kit para interruptor en caja moldeada hasta 250 A con maneta giratoria directa o mando motor con panel frontal y placa de fijación
Kit para interruptor en caja moldeada hasta 250 A con maneta giratoria directa o mando motor con panel frontal y placa de fijación
Código Gewiss
N. módulos
Dimensiones BxH (mm)
Apto para
Nº polos
Instalación
Dotado de

Código Gewiss GW45261
N. módulos 24
Dimensiones BxH (mm) 600x200
Apto para MTX/M 160c
Nº polos 3P - 4P
Instalación Horizontal
Dotado de Maneta giratoria directa
Ir
Código Gewiss GW45262
N. módulos 24
Dimensiones BxH (mm) 600x200
Apto para MTX/E160
Nº polos 3P - 4P
Instalación Horizontal
Dotado de Maneta giratoria directa
Ir
Código Gewiss GW45263
N. módulos 24
Dimensiones BxH (mm) 600x200
Apto para MTX/M 250
Nº polos 3P - 4P
Instalación Horizontal
Dotado de Maneta giratoria directa
Ir
Código Gewiss GW45266
N. módulos 24
Dimensiones BxH (mm) 600x200
Apto para MTX/M 160c
Nº polos 3P - 4P
Instalación Horizontal
Dotado de Mando motor
Ir
Código Gewiss GW45267
N. módulos 24
Dimensiones BxH (mm) 600x200
Apto para MTX/E 160
Nº polos 3P - 4P
Instalación Horizontal
Dotado de Mando motor
Ir
Código Gewiss GW45268
N. módulos 24
Dimensiones BxH (mm) 600x200
Apto para MTX/M 250
Nº polos 3P - 4P
Instalación Horizontal
Dotado de Mando motor
Ir
EQUIPOS Y NOTAS
EQUIPOS Y NOTAS

Kit de instalación de seccionadores MSS

Kit para seccionador con panel frontal y placa de fijación
Kit para seccionador con panel frontal y placa de fijación
Código Gewiss
N. módulos
Dimensiones BxH (mm)
Apto para
Nº polos
Instalación

Código Gewiss GW45298
N. módulos 10
Dimensiones BxH (mm) 400x300
Apto para MSS 250
Nº polos 3P - 4P
Instalación Vertical
Ir
Código Gewiss GW45299
N. módulos 10
Dimensiones BxH (mm) 400x500
Apto para MSS 630
Nº polos 3P - 4P
Instalación Vertical
Ir
Código Gewiss GW45251
N. módulos 24
Dimensiones BxH (mm) 600x300
Apto para MSS 250
Nº polos 3P - 4P
Instalación Horizontal/Vertical
Ir
Código Gewiss GW45252
N. módulos 24
Dimensiones BxH (mm) 600x500
Apto para MSS 630
Nº polos 3P - 4P
Instalación Vertical
Ir
Código Gewiss GW45256
N. módulos 24
Dimensiones BxH (mm) 600x400
Apto para MSS 630
Nº polos 3P - 4P
Instalación Horizontal
Ir
Código Gewiss GW45253
N. módulos 36
Dimensiones BxH (mm) 850x300
Apto para MSS 250
Nº polos 3P - 4P
Instalación Horizontal/Vertical
Ir
Código Gewiss GW45254
N. módulos 36
Dimensiones BxH (mm) 850x500
Apto para MSS 630
Nº polos 3P - 4P
Instalación Vertical
Ir
Código Gewiss GW45257
N. módulos 36
Dimensiones BxH (mm) 850x400
Apto para MSS 630
Nº polos 3P - 4P
Instalación Horizontal
Ir
EQUIPOS Y NOTAS

Paneles frontales

Ciegos
Ciegos
Código Gewiss
N. módulos
Dimensiones BxH (mm)

Código Gewiss GW45341
N. módulos 10
Dimensiones BxH (mm) 400x50
Ir
Código Gewiss GW45342
N. módulos 10
Dimensiones BxH (mm) 400x100
Ir
Código Gewiss GW45343
N. módulos 10
Dimensiones BxH (mm) 400x150
Ir
Código Gewiss GW45344
N. módulos 10
Dimensiones BxH (mm) 400x200
Ir
Código Gewiss GW45345
N. módulos 10
Dimensiones BxH (mm) 400x300
Ir
Código Gewiss GW45346
N. módulos 10
Dimensiones BxH (mm) 400x400
Ir
Código Gewiss GW45347
N. módulos 10
Dimensiones BxH (mm) 400x600
Ir
Código Gewiss GW45348
N. módulos 10
Dimensiones BxH (mm) 400x800
Ir
Código Gewiss GW45301
N. módulos 24
Dimensiones BxH (mm) 600x50
Ir
Código Gewiss GW45302
N. módulos 24
Dimensiones BxH (mm) 600x100
Ir
Código Gewiss GW45303
N. módulos 24
Dimensiones BxH (mm) 600x150
Ir
Código Gewiss GW45304
N. módulos 24
Dimensiones BxH (mm) 600x200
Ir
Código Gewiss GW45305
N. módulos 24
Dimensiones BxH (mm) 600x300
Ir
Código Gewiss GW45306
N. módulos 24
Dimensiones BxH (mm) 600x400
Ir
Código Gewiss GW45307
N. módulos 24
Dimensiones BxH (mm) 600x600
Ir
Código Gewiss GW45321
N. módulos 36
Dimensiones BxH (mm) 850x50
Ir
Código Gewiss GW45322
N. módulos 36
Dimensiones BxH (mm) 850x100
Ir
Código Gewiss GW45323
N. módulos 36
Dimensiones BxH (mm) 850x150
Ir
Código Gewiss GW45324
N. módulos 36
Dimensiones BxH (mm) 850x200
Ir
Código Gewiss GW45325
N. módulos 36
Dimensiones BxH (mm) 850x300
Ir
Código Gewiss GW45326
N. módulos 36
Dimensiones BxH (mm) 850x400
Ir
Código Gewiss GW45327
N. módulos 36
Dimensiones BxH (mm) 850x600
Ir
EQUIPOS Y NOTAS
EQUIPOS Y NOTAS
EQUIPOS Y NOTAS

Carriles DIN

Placas de fondo

Placa de fondo para aparatos no modulares con accesorios de montaje
Placa de fondo para aparatos no modulares con accesorios de montaje
Código Gewiss
N. módulos
Dimensiones BxH (mm)

Código Gewiss GW45406
N. módulos 10
Dimensiones BxH (mm) 400x300
Ir
Código Gewiss GW45421
N. módulos 24
Dimensiones BxH (mm) 600x200
Ir
Código Gewiss GW45422
N. módulos 24
Dimensiones BxH (mm) 600x400
Ir
Código Gewiss GW45423
N. módulos 24
Dimensiones BxH (mm) 600x600
Ir
Código Gewiss GW45431
N. módulos 36
Dimensiones BxH (mm) 850x200
Ir
Código Gewiss GW45432
N. módulos 36
Dimensiones BxH (mm) 850x400
Ir
Código Gewiss GW45433
N. módulos 36
Dimensiones BxH (mm) 850x600
Ir
EQUIPOS Y NOTAS

Separaciones

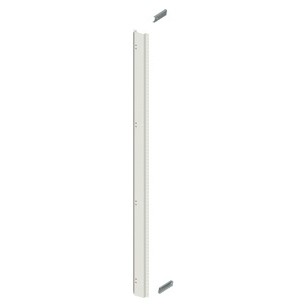

Separadores verticales de estructura y de emplazamiento de cables
Separadores verticales de estructura y de emplazamiento de cables
Código Gewiss
Apto para
Altura H (mm)

Código Gewiss GW45444
Apto para Vano cables interno
Altura H (mm) 1000
Ir
Código Gewiss GW45445
Apto para Vano cables interno
Altura H (mm) 1200
Ir
Código Gewiss GW45447
Apto para Vano cables interno
Altura H (mm) 1600
Ir
Código Gewiss GW45448
Apto para Vano cables interno
Altura H (mm) 1800
Ir
Código Gewiss GW45449
Apto para Vano cables interno
Altura H (mm) 2000
Ir
Código Gewiss GW45467
Apto para Estructuras y vano cables ext.
Altura H (mm) 1600
Ir
Código Gewiss GW45468
Apto para Estructuras y vano cables ext.
Altura H (mm) 1800
Ir
Código Gewiss GW45469
Apto para Estructuras y vano cables ext.
Altura H (mm) 2000
Ir
EQUIPOS Y NOTAS

Accesorios

EQUIPOS Y NOTAS
EQUIPOS Y NOTAS
EQUIPOS Y NOTAS
Perfiles DIN
Perfiles DIN
Código Gewiss
Longitud
Dim. perfil HxP (mm)
Perfil
Material

Código Gewiss GW45411
Longitud 24 módulos
Dim. perfil HxP (mm) 35x15
Perfil EN 50022 (DIN 35)
Material Chapa galvanizada
Ir
Código Gewiss GW45412
Longitud 24 módulos
Dim. perfil HxP (mm) 32x15
Perfil EN 50035 (G 32)
Material Chapa galvanizada
Ir
Código Gewiss GW45416
Longitud 36 módulos
Dim. perfil HxP (mm) 35x15
Perfil EN 50022 (DIN 35)
Material Chapa galvanizada
Ir
Código Gewiss GW45417
Longitud 36 módulos
Dim. perfil HxP (mm) 32x15
Perfil EN 50035 (G 32)
Material Chapa galvanizada
Ir
Código Gewiss GW47691
Longitud 2000 mm
Dim. perfil HxP (mm) 35x15
Perfil EN 50022 (DIN 35)
Material Chapa galvanizada
Ir
Código Gewiss GW47692
Longitud 2000 mm
Dim. perfil HxP (mm) 32x15
Perfil EN 50035 (G 32)
Material Chapa galvanizada
Ir
Código Gewiss GW47693
Longitud 2000 mm
Dim. perfil HxP (mm) 30x15
Perfil EN 50024 (C30)
Material Chapa galvanizada
Ir
EQUIPOS Y NOTAS
EQUIPOS Y NOTAS
EQUIPOS Y NOTAS
EQUIPOS Y NOTAS
EQUIPOS Y NOTAS
Profiling
Soluciones a medida para Ud.
PRODUCTOS Y SOLUCIONES PARA CADA UNA DE SUS NECESIDADES
Error al enviar la solicitud.
¡Por favor, intentar más tarde!
¡Gracias!
Su solicitud ha sido enviada satisfactoriamente
