SYSTEM Dispositivos modulares

SYSTEM Dispositivos modulares

Los elementos modulares System, permiten la creación de infinitas combinaciones de mecanismos y placas, gracias a una gama completa en disposición de satisfacer cualquier exigencia estética, funcional y de instalación.
Colores y acabado: blanco brillante, luminoso y versátil y negro satinado, elegante y con clase.
Ideales para soluciones de empotrar (para caja rectangular o cuadrada), de superficie y para aplicaciones especiales.
La gama incluye mandos, tomas de corriente, protecciones, señalizadores, conectores y dispositivos para el control, seguridad y confort del hogar.

Mando - SYSTEM WHITE

Aparatos de mando

Interruptores - 250V ac
Interruptores - 250V ac
Código Gewiss
Descripción
Tecla
Símbolo
Potencia lámpara
LED 230V
N. módulos System

Código Gewiss GW20571
Descripción 1P - 16AX
Tecla Neutro
Símbolo -
Potencia lámpara
LED 230V 200 W
N. módulos System 1
Ir
Código Gewiss GW20572
Descripción 1P - 16 AX luminoso
Tecla Con lente neutra reemplazable
Símbolo -
Potencia lámpara
LED 230V 200 W
N. módulos System 1
Ir
Código Gewiss GW20583
Descripción 1P - 16 AX iluminable
Tecla Con lente neutra reemplazable
Símbolo -
Potencia lámpara
LED 230V 200 W
N. módulos System 1
Ir
Código Gewiss GW20503
Descripción 2P - 16 AX
Tecla Neutro
Símbolo 0/1
Potencia lámpara
LED 230V 200 W
N. módulos System 1
Ir
Código Gewiss GW20504
Descripción 2P - 16 AX luminoso
Tecla Con lente neutra reemplazable
Símbolo -
Potencia lámpara
LED 230V 200 W
N. módulos System 1
Ir
Código Gewiss GW20584
Descripción 2P - 16 AX iluminable
Tecla Con lente neutra reemplazable
Símbolo -
Potencia lámpara
LED 230V 200 W
N. módulos System 1
Ir
Código Gewiss GW20005
Descripción 2P - 10AX
Tecla Con llave
Símbolo 0/1
Potencia lámpara
LED 230V 100 W
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Interruptor bipolar 25A - 250V ac - para usos severos
Interruptor bipolar 25A - 250V ac - para usos severos
Código Gewiss
Descripción
Tecla
Símbolo
Potencia lámpara
LED 230V
N. módulos System

Código Gewiss GW20585
Descripción 25 AX
Tecla Neutro
Símbolo 0/1
Potencia lámpara
LED 230V 250 W
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Conmutadores 1P - 250 V ac
Conmutadores 1P - 250 V ac
Código Gewiss
Descripción
Tecla
Símbolo
Potencia lámpara
LED 230V
N. módulos System

Código Gewiss GW20559
Descripción 1P - 10AX
Tecla Neutro
Símbolo ARRIBA - ABAJO
Potencia lámpara
LED 230V 100 W
N. módulos System 1
Ir
Código Gewiss GW20528
Descripción 1P - 10AX
Tecla Con lente neutra reemplazable
Símbolo -
Potencia lámpara
LED 230V 100 W
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Conmutador 2P - 250 V ac
Conmutador 2P - 250 V ac
Código Gewiss
Descripción
Tecla
Símbolo
Potencia lámpara
LED 230V
N. módulos System

Código Gewiss GW20560
Descripción 2P - 10AX
Tecla Neutro
Símbolo ARRIBA - ABAJO
Potencia lámpara
LED 230V 100 W
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Pulsadores - 250V ac
Pulsadores - 250V ac
Código Gewiss
Descripción
Tecla
Símbolo
N. módulos System

Código Gewiss GW20510
Descripción 1P NA - 10A
Tecla Neutro
Símbolo -
N. módulos System 1
Ir
Código Gewiss GW20511
Descripción 1P NA - 10A
Tecla Con símbolo
Símbolo Llave
N. módulos System 1
Ir
Código Gewiss GW20512
Descripción 1P NA - 10A
Tecla Con símbolo
Símbolo Timbre
N. módulos System 1
Ir
Código Gewiss GW20513
Descripción 1P NA - 10A
Tecla Con símbolo
Símbolo Luz
N. módulos System 1
Ir
Código Gewiss GW20514
Descripción 1P NA - 10A
Tecla Con símbolo
Símbolo Escalera
N. módulos System 1
Ir
Código Gewiss GW20515
Descripción 1P NA - 10 A luminoso
Tecla Con lente neutra reemplazable
Símbolo -
N. módulos System 1
Ir
Código Gewiss GW20516
Descripción 1P NA - 10 A luminoso
Tecla Con lente neutra reemplazable
Símbolo -
N. módulos System 1
Ir
Código Gewiss GW20529
Descripción 1P NA - 10A iluminable
Tecla Con lente neutra reemplazable
Símbolo -
N. módulos System 1
Ir
Código Gewiss GW20531
Descripción 1P NC - 10 A iluminable
Tecla Con lente neutra reemplazable
Símbolo -
N. módulos System 1
Ir
Código Gewiss GW20519
Descripción 1P NC - 10A
Tecla Neutro
Símbolo Círculo
N. módulos System 1
Ir
Código Gewiss GW20520
Descripción 1P NA+NA - 10A
Tecla Con interbloqueo
Símbolo Dobles aros
N. módulos System 1
Ir
Código Gewiss GW20521
Descripción 1P NA+NA - 10A
Tecla Con interbloqueo
Símbolo ARRIBA - ABAJO
N. módulos System 1
Ir
Código Gewiss GW20522
Descripción 1P NA - 10A - Aux. NC
Tecla Marcha
Símbolo Verde
N. módulos System 1
Ir
Código Gewiss GW20523
Descripción 1P NC - 10A - Aux. NA
Tecla Parada
Símbolo Rojo
N. módulos System 1
Ir
Código Gewiss GW20517
Descripción 2P NA - 10A
Tecla Neutro
Símbolo Doble círculo
N. módulos System 1
Ir
Código Gewiss GW20518
Descripción 2P NA - 10A
Tecla De tirante
Símbolo -
N. módulos System 1
Ir
Código Gewiss GW20530
Descripción 2P NA - 10A
Tecla Con llave
Símbolo 0/1
N. módulos System 1
Ir
VER TODO
EQUIPOS Y NOTAS

Tapas ciegas y salida de cables

Tapas ciegas y salidas de cable
Tapas ciegas y salidas de cable
Código Gewiss
Descripción
N. módulos System

Código Gewiss GW20056
Descripción 1 módulo
N. módulos System 1
Ir
Código Gewiss GW20073
Descripción 2 módulos
N. módulos System 2
Ir
Código Gewiss GW20058
Descripción 1 módulo con salida para cable Ø 4 a Ø 8 mm
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Lentes iluminables con símbolos

Símbolos para aparatos de mando iluminables
Símbolos para aparatos de mando iluminables
Código Gewiss
Apto para
Descripción
Símbolo

Código Gewiss GW20533
Apto para Servicios genéricos
Descripción Neutro
Símbolo -
Ir
Código Gewiss GW20537
Apto para Servicios genéricos
Descripción Abrir-puerta
Símbolo Llave
Ir
Código Gewiss GW20538
Apto para Servicios genéricos
Descripción Timbre
Símbolo Timbre
Ir
Código Gewiss GW20539
Apto para Servicios genéricos
Descripción Luz
Símbolo Luz
Ir
Código Gewiss GW20540
Apto para Servicios genéricos
Descripción Luz escaleras
Símbolo Escalera
Ir
Código Gewiss GW20542
Apto para Servicios genéricos
Descripción Servicio
Símbolo -
Ir
Código Gewiss GW20549
Apto para Servicios técnicos
Descripción Regulador
Símbolo -
Ir
Código Gewiss GW20550
Apto para Servicios técnicos
Descripción Ventilador/aspirador
Símbolo -
Ir
Código Gewiss GW20551
Apto para Servicios técnicos
Descripción Monitor/TV
Símbolo -
Ir
Código Gewiss GW20592
Apto para Servicios técnicos
Descripción Apertura
Símbolo Apertura
Ir
Código Gewiss GW20593
Apto para Servicios técnicos
Descripción Cierre
Símbolo Cierre
Ir
Código Gewiss GW20594
Apto para Servicios técnicos
Descripción Apagado
Símbolo OFF
Ir
Código Gewiss GW20595
Apto para Servicios técnicos
Descripción Encendido
Símbolo ON
Ir
Código Gewiss GW20596
Apto para Servicios técnicos
Descripción Flecha vertical arriba
Símbolo -
Ir
Código Gewiss GW20597
Apto para Servicios técnicos
Descripción Flecha vertical abajo
Símbolo -
Ir
Código Gewiss GW20561
Apto para Servicios numéricos
Descripción Uno
Símbolo 1
Ir
Código Gewiss GW20562
Apto para Servicios numéricos
Descripción Dos
Símbolo 2
Ir
Código Gewiss GW20563
Apto para Servicios numéricos
Descripción Tres
Símbolo 3
Ir
Código Gewiss GW20564
Apto para Servicios numéricos
Descripción Cuatro
Símbolo 4
Ir
Código Gewiss GW20565
Apto para Servicios numéricos
Descripción Cinco
Símbolo 5
Ir
Código Gewiss GW20566
Apto para Servicios numéricos
Descripción Seis
Símbolo 6
Ir
Código Gewiss GW20567
Apto para Servicios numéricos
Descripción Siete
Símbolo 7
Ir
Código Gewiss GW20568
Apto para Servicios numéricos
Descripción Ocho
Símbolo 8
Ir
Código Gewiss GW20569
Apto para Servicios numéricos
Descripción Nueve
Símbolo 9
Ir
Código Gewiss GW20570
Apto para Servicios numéricos
Descripción Cero
Símbolo 0
Ir
VER TODO
EQUIPOS Y NOTAS

Detector de movimiento

Detector de movimiento por infrarrojos
Detector de movimiento por infrarrojos
Código Gewiss
Tensión de alimentación
Contactos de salida
N. módulos System

Código Gewiss GW20821
Tensión de alimentación 230 V ac - 50/60 Hz
Contactos de salida 1NA 3A(AC1) 250 V ac
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Relé

Relé paso a paso
Relé paso a paso
Código Gewiss
Nº polos
Contactos de salida
Bobina
N. módulos System

Código Gewiss GW20071
Nº polos 1
Contactos de salida 10 AX 250 V ac
Bobina 230V ac - 50 Hz
N. módulos System 1
Ir
Código Gewiss GW20072
Nº polos 2
Contactos de salida 10 AX 250 V ac
Bobina 230V ac - 50 Hz
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Relé monoestable
Relé monoestable
Código Gewiss
Nº polos
Contactos de salida
Bobina
N. módulos System

Código Gewiss GW20074
Nº polos 1
Contactos de salida 1 NA/NC 10A(AC1) / 4A(AC15) 250V ac
Bobina 230V ac - 50 Hz
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Relé de llamada - 12V
Relé de llamada - 12V
Código Gewiss
Tensión de alimentación
Nº polos
Contactos de salida
N. módulos System

Código Gewiss GW20076
Tensión de alimentación 12 V ac/dc
Nº polos 1
Contactos de salida 1NA/NC 12 V (máx. 1A)
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Tomas de energía - SYSTEM WHITE

Bases de corriente - Norma Italiana/Alemana

Doble Norma Italiana - 250V ac
Doble Norma Italiana - 250V ac
Código Gewiss
Descripción
Tipo
Para clavijas
Entrada
N. módulos System

Código Gewiss GW20291
Descripción 2 x 2P+T 16A Bivalente
Tipo P17-11
Para clavijas Ø 4 / 5 mm
Entrada 1x16 A
N. módulos System 2
Ir
EQUIPOS Y NOTAS

Bases de corriente - normas internacionales

Norma Española - 250V ac
Norma Española - 250V ac
Código Gewiss
Descripción
Para clavijas
N. módulos System

Código Gewiss GW20265
Descripción 2P+T - 16A
Para clavijas Ø 4,8 mm
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Norma Británica - 250 V ac
Norma Británica - 250 V ac
Código Gewiss
Descripción
Para clavijas
N. módulos System

Código Gewiss GW20208
Descripción 2P+T - 13 A
Para clavijas Planas
N. módulos System 2
Ir
Código Gewiss GW20209
Descripción 2P+T - 16A
Para clavijas Ø 7 mm
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Norma Suiza - 250V ac
Norma Suiza - 250V ac
Código Gewiss
Descripción
Para clavijas
N. módulos System

Código Gewiss GW20351
Descripción 2P+T - 10A - tipo 12
Para clavijas Ø 4 mm
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Norma Israelí - 250 V ac
Norma Israelí - 250 V ac
Código Gewiss
Descripción
Para clavijas
N. módulos System

Código Gewiss GW20220
Descripción 2P+T - 16A
Para clavijas Redondos Ø 4 / 4,4 mm
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Norma Israelí - 250 V ac
Norma Israelí - 250 V ac
Código Gewiss
Descripción
Para clavijas
N. módulos System

Código Gewiss GW20320
Descripción 2P - 10 A
Para clavijas Redondos Ø 4 mm
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Bases para líneas dedicadas

Norma Francesa para líneas dedicadas - 250V ac
Norma Francesa para líneas dedicadas - 250V ac
Código Gewiss
Descripción
Color
Para clavijas
N. módulos System

Código Gewiss GW20312
Descripción 2P+T - 16A
Color Rojo
Para clavijas Ø 4 / 4,8 mm
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Norma Israelí para líneas dedicadas - 250V ac
Norma Israelí para líneas dedicadas - 250V ac
Código Gewiss
Descripción
Color
Para clavijas
N. módulos System

Código Gewiss GW20298
Descripción 2P+T - 16A
Color Rojo
Para clavijas Redondos Ø 4 / 4,4 mm
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Base norma israelí para aplicaciones especiales - 250 V ac
Base norma israelí para aplicaciones especiales - 250 V ac
Código Gewiss
Descripción
Color
Para clavijas
N. módulos System

Código Gewiss GW20299
Descripción 2P+T - 16A
Color Azul
Para clavijas Redondos Ø 4 / 4,4 mm
N. módulos System 2
Ir
EQUIPOS Y NOTAS

Toma de señal - SYSTEM WHITE

Bases TV-SAT

Bases coaxiales TV-SAT (5-2400 MHz) pantalla clase A - conector F hembra
Bases coaxiales TV-SAT (5-2400 MHz) pantalla clase A - conector F hembra
Código Gewiss
Descripción
Tipo
Atenuación
N. módulos System

Código Gewiss GW20391
Descripción Directa
Tipo Con paso de intensidad
Atenuación 0 dB
N. módulos System 1
Ir
Código Gewiss GW20396
Descripción Pasante
Tipo -
Atenuación 5 dB
N. módulos System 1
Ir
Código Gewiss GW20392
Descripción Pasante
Tipo -
Atenuación 10 dB
N. módulos System 1
Ir
Código Gewiss GW20393
Descripción Pasante
Tipo -
Atenuación 14 dB
N. módulos System 1
Ir
Código Gewiss GW20277
Descripción Resistencia terminal 75 Ohm
Tipo -
Atenuación -
N. módulos System -
Ir
EQUIPOS Y NOTAS
Bases coaxiales TV (5-2400 MHz) pantalla clase A - conector IEC macho Ø 9,5 mm
Bases coaxiales TV (5-2400 MHz) pantalla clase A - conector IEC macho Ø 9,5 mm
Código Gewiss
Descripción
Tipo
Atenuación
N. módulos System

Código Gewiss GW20381
Descripción Directa
Tipo Con paso de intensidad
Atenuación 0 dB
N. módulos System 1
Ir
Código Gewiss GW20386
Descripción Pasante
Tipo -
Atenuación 5 dB
N. módulos System 1
Ir
Código Gewiss GW20382
Descripción Pasante
Tipo -
Atenuación 10 dB
N. módulos System 1
Ir
Código Gewiss GW20383
Descripción Pasante
Tipo -
Atenuación 14 dB
N. módulos System 1
Ir
Código Gewiss GW20277
Descripción Resistencia terminal 75 Ohm
Tipo -
Atenuación -
N. módulos System -
Ir
EQUIPOS Y NOTAS
Bases coaxiales TV resistivas (40-860 MHz) - conector IEC hembra Ø 9,5mm
Bases coaxiales TV resistivas (40-860 MHz) - conector IEC hembra Ø 9,5mm
Código Gewiss
Descripción
Atenuación
N. módulos System

Código Gewiss GW20228
Descripción Directa
Atenuación 0 dB
N. módulos System 1
Ir
Código Gewiss GW20229
Descripción Derivación
Atenuación 20 dB
N. módulos System 1
Ir
Código Gewiss GW20230
Descripción Terminada - 75 ohmios
Atenuación 20 dB
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Bases para circuitos auxiliares y de señal

Bases telefónicas

Bases telefónicas RJ11
Bases telefónicas RJ11
Código Gewiss
Descripción
Cable tipo
Conexión
N. módulos System

Código Gewiss GW20251
Descripción RJ11
Cable tipo Par Trenzado
Conexión Bornes con tornillo
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Bases datos

Adaptadores preparados para alojamiento de conectores de datos
Adaptadores preparados para alojamiento de conectores de datos
Código Gewiss
Compatibilidad
N. módulos System

Código Gewiss GW20266
Compatibilidad IBM
N. módulos System 1
Ir
Código Gewiss GW20267
Compatibilidad COMMSCOPE - SYSTIMAX
N. módulos System 1
Ir
Código Gewiss GW20270
Compatibilidad AMP / Keystone Jack
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Adaptadores para fibra óptica

Adaptador SC/APC angulado
Adaptador SC/APC angulado
Código Gewiss
Tipo
Inclinación
Para conectores
Compatibilidad
Color

Código Gewiss GW38335
Tipo Hembra/Hembra
Inclinación 40°
Para conectores SC/APC
Compatibilidad Keystone Jack
Color Verde RAL 6018
Ir
EQUIPOS Y NOTAS

Adaptadores USB y HDMI

Alimentador USB doble para dispositivos electrónicos

Alimentador USB doble para dispositivos electrónicos
Alimentador USB doble para dispositivos electrónicos
Código Gewiss
Tensión de alimentación
Tensión de salida
Corriente máx. suministrada
N. módulos Chorus

Código Gewiss GW20361
Tensión de alimentación 100/240 V ac - 50/60 Hz
Tensión de salida 5V dc
Corriente máx. suministrada 2,1 A
N. módulos Chorus 1
Ir
EQUIPOS Y NOTAS

Conectores y carcasas para redes convencionales

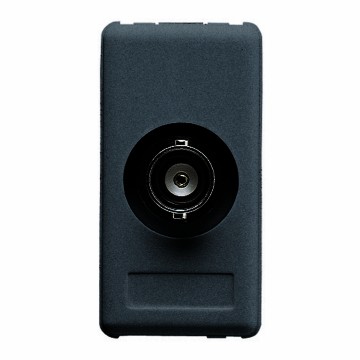

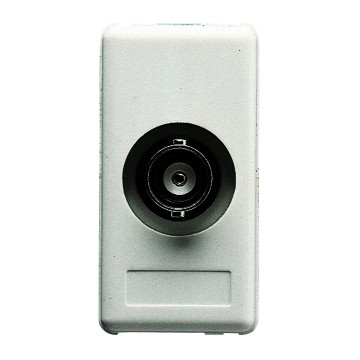

Conector tipo BNC
Conector tipo BNC
Código Gewiss
Descripción
Cable tipo
Conexión tipo
N. módulos System

Código Gewiss GW20237
Descripción BNC 50 / 75 / 93 Ohm
Cable tipo Coaxial 100 Ohm
Conexión tipo De soldar
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Carcasa hueca preparada para el alojamiento de conectores de datos SUB-D
Carcasa hueca preparada para el alojamiento de conectores de datos SUB-D
Código Gewiss
Descripción
N. módulos System

Código Gewiss GW20238
Descripción SUB-D 9 / 15 / 25 PIN
N. módulos System 3
Ir

Protección - SYSTEM WHITE

Interruptores automáticos

Aparatos de protección

Limitador de sobretensión con señalización de disparo - 250V ac
Limitador de sobretensión con señalización de disparo - 250V ac
Código Gewiss
Máxima energia descargable
Máx. intensidad de descarga
N. módulos System

Código Gewiss GW20423
Máxima energia descargable 75 J
Máx. intensidad de descarga 8 kA (8/20 µs)
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Gestión de la energía, clima y confort - SYSTEM WHITE

Dimmer

Reguladores electrónicos de mando rotativo para cargas resistivas/inductivas
Reguladores electrónicos de mando rotativo para cargas resistivas/inductivas
Código Gewiss
Tensión de alimentación
Carga resistiva 230V ac
Carga inductiva 230V ac
N. módulos System

Código Gewiss GW20802
Tensión de alimentación 230V - 50 / 60 Hz
Carga resistiva 230V ac 100-500 W
Carga inductiva 230V ac -
N. módulos System 1
Ir
Código Gewiss GW20803
Tensión de alimentación 230V - 50 / 60 Hz
Carga resistiva 230V ac 100-900 W
Carga inductiva 230V ac 40-300 VA
N. módulos System 1
Ir
Código Gewiss GW20811
Tensión de alimentación 230V - 50 / 60 Hz
Carga resistiva 230V ac 100-500 W
Carga inductiva 230V ac 100-500 VA
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Regulador electrónico de pulsador para cargas resistivas/inductivas
Regulador electrónico de pulsador para cargas resistivas/inductivas
Código Gewiss
Tensión de alimentación
Carga resistiva 230V ac
Carga inductiva 230V ac
N. módulos System

Código Gewiss GW20828
Tensión de alimentación 230V - 50 / 60 Hz
Carga resistiva 230V ac 60-500 W
Carga inductiva 230V ac 60-500 VA
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Regulador electrónico con pulsador para transformadores electrónicos
Regulador electrónico con pulsador para transformadores electrónicos
Código Gewiss
Tensión de alimentación
Carga resistiva 230V ac
Carga inductiva 230V ac
N. módulos System

Código Gewiss GW20829
Tensión de alimentación 230V - 50 / 60 Hz
Carga resistiva 230V ac 40-300 W
Carga inductiva 230V ac 40-300 VA
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Temporizador electrónico

Programador electrónico diario/semanal de 1 canal
Programador electrónico diario/semanal de 1 canal
Código Gewiss
Tensión de alimentación
Contactos de salida
N. módulos System

Código Gewiss GW20825
Tensión de alimentación 230 V ac - 50/60 Hz
Contactos de salida 1NA/NC 8A(AC1)/4A(AC15) 250V ac
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Pulsador temporizado electrónico con entrada para mando a distancia - 230V - 50/60Hz
Pulsador temporizado electrónico con entrada para mando a distancia - 230V - 50/60Hz
Código Gewiss
Campo de regulación
Salida relé
N. módulos System

Código Gewiss GW20810
Campo de regulación 30 s - 15 min
Salida relé 1NA 10A(AC1)/5A(AC15) 250V ac
N. módulos System 2
Ir

Aparatos para el control del clima

Cronotermostato - programación diaria/semanal
Cronotermostato - programación diaria/semanal
Código Gewiss
Tensión de alimentación
Regulación de temperatura
Contactos de salida
N. módulos System

Código Gewiss GW20827
Tensión de alimentación 230 V ac - 50/60 Hz
Regulación de temperatura De +5°C a +40°C
Contactos de salida 1NA/NC 5A(AC1)/2A(AC15) 250V ac
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Termostato electrónico verano/invierno con mando de ajuste y led de señalización - 230V - 50/60Hz
Termostato electrónico verano/invierno con mando de ajuste y led de señalización - 230V - 50/60Hz
Código Gewiss
Regulación de temperatura
Contactos de salida
N. módulos System

Código Gewiss GW20852
Regulación de temperatura De +5°C a +30°C
Contactos de salida 1 NA / NC 8A(AC1) / 2A(AC15) 250V ac
N. módulos System 3
Ir
EQUIPOS Y NOTAS
Termostato electrónico verano/invierno para fan-coil con mando de ajuste, selector con tres velocidad con mando de electroválvula - 230V - 50/60 Hz
Termostato electrónico verano/invierno para fan-coil con mando de ajuste, selector con tres velocidad con mando de electroválvula - 230V - 50/60 Hz
Código Gewiss
Campo de regulación
Salida electroválvula
Salida ventilador
Contactos de salida
N. módulos System

Código Gewiss GW20853
Campo de regulación +5° C / +30° C
Salida electroválvula Relé NA/NC
Salida ventilador Conmutador 1P
Contactos de salida 5A (AC1) / 2A (AC15)
N. módulos System 3
Ir
EQUIPOS Y NOTAS

Señalización - SYSTEM WHITE

Lámparas anti-apagón

Lámpara anti-apagón extraíble - 230V - 50/60Hz
Lámpara anti-apagón extraíble - 230V - 50/60Hz
Código Gewiss
Tensión de alimentación
Batería alimentación
Autonomía
Tipo lámpara
N. módulos System

Código Gewiss GW20833
Tensión de alimentación 230 V ac - 50/60 Hz
Batería alimentación Ni-Mh
Autonomía 2 h
Tipo lámpara LED blanco
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Lámpara anti-apagón fija - 230V - 50/60Hz
Lámpara anti-apagón fija - 230V - 50/60Hz
Código Gewiss
Tensión de alimentación
Batería alimentación
Autonomía mínima
Lámpara
N. módulos System

Código Gewiss GW20835
Tensión de alimentación 230 V ac - 50/60 Hz
Batería alimentación Ni-Mh
Autonomía mínima 1 h
Lámpara Led
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Aparatos de señalización acústica

Timbres electrónicos de 3 tonos
Timbres electrónicos de 3 tonos
Código Gewiss
Tensión de alimentación
Potencia absorbida
Intensidad sonora
N. módulos System

Código Gewiss GW20641
Tensión de alimentación 12 V ac/dc
Potencia absorbida 3 VA
Intensidad sonora 75-90 dB (a 1 m)
N. módulos System 2
Ir
Código Gewiss GW20643
Tensión de alimentación 230 V ac - 50 Hz
Potencia absorbida 3 VA
Intensidad sonora 75-90 dB (a 1 m)
N. módulos System 2
Ir
EQUIPOS Y NOTAS

Aparatos de señalización luminosa

Testigos sencillos de señalización a 12 / 24 / 250V ac
Testigos sencillos de señalización a 12 / 24 / 250V ac
Código Gewiss
Difusor tipo
Difusor Color
Difusor significado
Conexión lámpara
N. módulos System

Código Gewiss GW20603
Difusor tipo Plano
Difusor Color Rojo
Difusor significado Peligro
Conexión lámpara De casquillo
N. módulos System 1
Ir
Código Gewiss GW20604
Difusor tipo Plano
Difusor Color Verde
Difusor significado Seguridad
Conexión lámpara De casquillo
N. módulos System 1
Ir
Código Gewiss GW20605
Difusor tipo Plano
Difusor Color Amarillo
Difusor significado Atención
Conexión lámpara De casquillo
N. módulos System 1
Ir
Código Gewiss GW20606
Difusor tipo Plano
Difusor Color Traslúcido
Difusor significado Neutro
Conexión lámpara De casquillo
N. módulos System 1
Ir
Código Gewiss GW20631
Difusor tipo Plano
Difusor Color Azul celeste
Difusor significado Específico
Conexión lámpara De casquillo
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Señalización de acceso con LED de luz blanca - 12/230V ac
Señalización de acceso con LED de luz blanca - 12/230V ac
Código Gewiss
Difusor Color
Lámpara
Tensión lámpara
N. módulos System

Código Gewiss GW20634
Difusor Color Blanco
Lámpara LED integrado
Tensión lámpara 12V ac/dc - 230V ac
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Portalámparas
Portalámparas
Código Gewiss
Portalámpara tipo
Potencia
Color
N. módulos System

Código Gewiss GW20622
Portalámpara tipo E27
Potencia 40 W
Color Negro
N. módulos System 2
Ir
EQUIPOS Y NOTAS

Alarmas técnicas - SYSTEM WHITE

Detectores de gas

Detector de GLP
Detector de GLP
Código Gewiss
Tensión de alimentación
Umbral de intervención
Contactos de salida
N. módulos System

Código Gewiss GW20868
Tensión de alimentación 12 V ac/dc
Umbral de intervención 9% LIE
Contactos de salida 1NA/NC 10A(NA)/3A(NC)250 V ac
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Detector de GAS metano
Detector de GAS metano
Código Gewiss
Tensión de alimentación
Umbral de intervención
Contactos de salida
N. módulos System

Código Gewiss GW20867
Tensión de alimentación 12 V ac/dc
Umbral de intervención 9% LIE
Contactos de salida 1NA/NC 10A(NA)/3A(NC)250 V ac
N. módulos System 2
Ir
EQUIPOS Y NOTAS

Sistema anti inundación con trasmisión radiofrecuencia ZigBee®

Sensor de agua ZigBee - IP20
Sensor de agua ZigBee - IP20
Código Gewiss
Sirena
Sensor de temperatura
Color
Dimensiones (mm)

Código Gewiss GWA1514
Sirena 85 dB/3 m
Sensor de temperatura 0…50 °C
Color Blanco
Dimensiones (mm) Ø 60x37
Ir
EQUIPOS Y NOTAS
Actuador de empotrar RF ZIGBEE
Actuador de empotrar RF ZIGBEE
Código Gewiss
Tensión de alimentación
Contactos de salida
Dimensiones BxHxP (mm)

Código Gewiss GWA1521
Tensión de alimentación 230V ac - 50 Hz
Contactos de salida 1 NA 10A (AC1) 230 V ca
Dimensiones BxHxP (mm) 42x40x20
Ir
EQUIPOS Y NOTAS

Accesorios

Soporte de montaje a pared para sensor de agua
Soporte de montaje a pared para sensor de agua
Código Gewiss
Color
Dimensiones soporte
Dimensiones sonda (mm)
Longitud máx. cable (cm

Código Gewiss GWA1541
Color Blanco
Dimensiones soporte Ø72x25
Dimensiones sonda (mm) Ø50x8
Longitud máx. cable (cm 85
Ir
EQUIPOS Y NOTAS
Fuente de alimentación 12 Vcc.
Fuente de alimentación 12 Vcc.
Código Gewiss
Tensión de alimentación
Tensión de salida
Corriente máx. suministrada
Dimensiones BxHxP (mm)

Código Gewiss GW10720
Tensión de alimentación 100/240 V ac - 50/60 Hz
Tensión de salida 12V dc
Corriente máx. suministrada 300 mA
Dimensiones BxHxP (mm) 52x33x17
Ir
EQUIPOS Y NOTAS
Electroválvula para instalaciones de gas con rearme manual normalmente abierta - 230V - 50Hz
Electroválvula para instalaciones de gas con rearme manual normalmente abierta - 230V - 50Hz
Código Gewiss
Ø envío
Material
Potencia absorbida

Código Gewiss GW30522
Ø envío 3/4"
Material Latón
Potencia absorbida 12 VA
Ir

Aplicaciones especiales - SYSTEM WHITE

Accesorios para instalaciones hoteleras

Conmutador 1P - 250 V AC
Conmutador 1P - 250 V AC
Código Gewiss
Descripción
Tecla
Símbolo
Potencia lámpara
LED 230V
N. módulos System

Código Gewiss GW20651
Descripción 1P - 10AX
Tecla Neutro
Símbolo DND+MUR
Potencia lámpara
LED 230V 100 W
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Indicador luminoso doble
Indicador luminoso doble
Código Gewiss
Color difusor
Símbolo
Tensión lámpara
N. módulos System

Código Gewiss GW20656
Color difusor Opal
Símbolo DND+MUR
Tensión lámpara 230 V ac
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Interruptor universal de tarjeta, con luz de localización - 250V ac
Interruptor universal de tarjeta, con luz de localización - 250V ac
Código Gewiss
Descripción
Tarjeta anchura máx.
Tipo
Potencia lámpara
LED 230V
N. módulos System

Código Gewiss GW20820
Descripción 1P NA - 10A
Tarjeta anchura máx. 54 mm
Tipo Luminoso 230V ac
Potencia lámpara
LED 230V 100 W
N. módulos System 3
Ir
EQUIPOS Y NOTAS
Base para máquina de afeitar eléctrica Norma Europea/Americana con transformador de aislamiento
Base para máquina de afeitar eléctrica Norma Europea/Americana con transformador de aislamiento
Código Gewiss
Tensión de alimentación
Para clavijas
Tensión salida seleccion.
Potencia máxima
N. módulos System

Código Gewiss GW20841
Tensión de alimentación 230V ac - 50/60 Hz
Para clavijas Ø 4 / 5 - 6,3x1,5 mm
Tensión salida seleccion. 120 - 230V ac
Potencia máxima 20 VA
N. módulos System 3
Ir
EQUIPOS Y NOTAS

Mando - SYSTEM BLACK

Aparatos de mando

Interruptores - 250V ac
Interruptores - 250V ac
Código Gewiss
Descripción
Tecla
Símbolo
Potencia lámpara
LED 230V
N. módulos System

Código Gewiss GW21571
Descripción 1P - 16AX
Tecla Neutro
Símbolo -
Potencia lámpara
LED 230V 200 W
N. módulos System 1
Ir
Código Gewiss GW21572
Descripción 1P - 16 AX luminoso
Tecla Con lente neutra reemplazable
Símbolo -
Potencia lámpara
LED 230V 200 W
N. módulos System 1
Ir
Código Gewiss GW21583
Descripción 1P - 16 AX iluminable
Tecla Con lente neutra reemplazable
Símbolo -
Potencia lámpara
LED 230V 200 W
N. módulos System 1
Ir
Código Gewiss GW21503
Descripción 2P - 16 AX
Tecla Neutro
Símbolo 0/1
Potencia lámpara
LED 230V 200 W
N. módulos System 1
Ir
Código Gewiss GW21504
Descripción 2P - 16 AX luminoso
Tecla Con lente neutra reemplazable
Símbolo -
Potencia lámpara
LED 230V 200 W
N. módulos System 1
Ir
Código Gewiss GW21584
Descripción 2P - 16 AX iluminable
Tecla Con lente neutra reemplazable
Símbolo -
Potencia lámpara
LED 230V 200 W
N. módulos System 1
Ir
Código Gewiss GW21005
Descripción 2P - 10AX
Tecla Con llave
Símbolo 0/1
Potencia lámpara
LED 230V 100 W
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Interruptor bipolar 25 A - 250V ac para usos severos
Interruptor bipolar 25 A - 250V ac para usos severos
Código Gewiss
Descripción
Tecla
Símbolo
Potencia lámpara
LED 230V
N. módulos System

Código Gewiss GW21585
Descripción 25 AX
Tecla Neutro
Símbolo 0/1
Potencia lámpara
LED 230V 250 W
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Conmutadores 1P - 250 V ac
Conmutadores 1P - 250 V ac
Código Gewiss
Descripción
Tecla
Símbolo
Potencia lámpara
LED 230V
N. módulos System

Código Gewiss GW21559
Descripción 1P - 10AX
Tecla Neutro
Símbolo ARRIBA - ABAJO
Potencia lámpara
LED 230V 100 W
N. módulos System 1
Ir
Código Gewiss GW21528
Descripción 1P - 10AX
Tecla Con lente neutra reemplazable
Símbolo -
Potencia lámpara
LED 230V 100 W
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Pulsadores - 250V ac
Pulsadores - 250V ac
Código Gewiss
Descripción
Tecla
Símbolo
N. módulos System

Código Gewiss GW21510
Descripción 1P NA - 10A
Tecla Neutro
Símbolo -
N. módulos System 1
Ir
Código Gewiss GW21511
Descripción 1P NA - 10A
Tecla Con símbolo
Símbolo Llave
N. módulos System 1
Ir
Código Gewiss GW21512
Descripción 1P NA - 10A
Tecla Con símbolo
Símbolo Timbre
N. módulos System 1
Ir
Código Gewiss GW21513
Descripción 1P NA - 10A
Tecla Con símbolo
Símbolo Luz
N. módulos System 1
Ir
Código Gewiss GW21514
Descripción 1P NA - 10A
Tecla Con símbolo
Símbolo Escalera
N. módulos System 1
Ir
Código Gewiss GW21515
Descripción 1P NA - 10 A luminoso
Tecla Con lente neutra reemplazable
Símbolo -
N. módulos System 1
Ir
Código Gewiss GW21516
Descripción 1P NA - 10 A luminoso
Tecla Con lente neutra reemplazable
Símbolo -
N. módulos System 1
Ir
Código Gewiss GW21529
Descripción 1P NA - 10A iluminable
Tecla Con lente neutra reemplazable
Símbolo -
N. módulos System 1
Ir
Código Gewiss GW21531
Descripción 1P NC - 10 A iluminable
Tecla Con lente neutra reemplazable
Símbolo -
N. módulos System 1
Ir
Código Gewiss GW21519
Descripción 1P NC - 10A
Tecla Neutro
Símbolo Círculo
N. módulos System 1
Ir
Código Gewiss GW21520
Descripción 1P NA+NA - 10A
Tecla Con interbloqueo
Símbolo Dobles aros
N. módulos System 1
Ir
Código Gewiss GW21521
Descripción 1P NA+NA - 10A
Tecla Con interbloqueo
Símbolo ARRIBA - ABAJO
N. módulos System 1
Ir
Código Gewiss GW21522
Descripción 1P NA - 10A - Aux. NC
Tecla Marcha
Símbolo Verde
N. módulos System 1
Ir
Código Gewiss GW21523
Descripción 1P NC - 10A - Aux. NA
Tecla Parada
Símbolo Rojo
N. módulos System 1
Ir
Código Gewiss GW21517
Descripción 2P NA - 10A
Tecla Neutro
Símbolo Doble círculo
N. módulos System 1
Ir
Código Gewiss GW21518
Descripción 2P NA - 10A
Tecla De tirante
Símbolo -
N. módulos System 1
Ir
Código Gewiss GW21530
Descripción 2P NA - 10A
Tecla Con llave
Símbolo 0/1
N. módulos System 1
Ir
VER TODO
EQUIPOS Y NOTAS

Tapas ciegas y salidas de cable

Tapas ciegas y salidas de cable
Tapas ciegas y salidas de cable
Código Gewiss
Descripción
N. módulos System

Código Gewiss GW21056
Descripción 1 módulo
N. módulos System 1
Ir
Código Gewiss GW21073
Descripción 2 módulos
N. módulos System 2
Ir
Código Gewiss GW21058
Descripción 1 módulo con salida para cable Ø 4 a Ø 8 mm
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Lentes iluminables con símbolos

Símbolos para aparatos de mando iluminables
Símbolos para aparatos de mando iluminables
Código Gewiss
Apto para
Descripción
Símbolo

Código Gewiss GW20533
Apto para Servicios genéricos
Descripción Neutro
Símbolo -
Ir
Código Gewiss GW20537
Apto para Servicios genéricos
Descripción Abrir-puerta
Símbolo Llave
Ir
Código Gewiss GW20538
Apto para Servicios genéricos
Descripción Timbre
Símbolo Timbre
Ir
Código Gewiss GW20539
Apto para Servicios genéricos
Descripción Luz
Símbolo Luz
Ir
Código Gewiss GW20540
Apto para Servicios genéricos
Descripción Luz escaleras
Símbolo Escalera
Ir
Código Gewiss GW20542
Apto para Servicios genéricos
Descripción Servicio
Símbolo -
Ir
Código Gewiss GW20549
Apto para Servicios técnicos
Descripción Regulador
Símbolo -
Ir
Código Gewiss GW20550
Apto para Servicios técnicos
Descripción Ventilador/aspirador
Símbolo -
Ir
Código Gewiss GW20551
Apto para Servicios técnicos
Descripción Monitor/TV
Símbolo -
Ir
Código Gewiss GW20592
Apto para Servicios técnicos
Descripción Apertura
Símbolo Apertura
Ir
Código Gewiss GW20593
Apto para Servicios técnicos
Descripción Cierre
Símbolo Cierre
Ir
Código Gewiss GW20594
Apto para Servicios técnicos
Descripción Apagado
Símbolo OFF
Ir
Código Gewiss GW20595
Apto para Servicios técnicos
Descripción Encendido
Símbolo ON
Ir
Código Gewiss GW20596
Apto para Servicios técnicos
Descripción Flecha vertical arriba
Símbolo -
Ir
Código Gewiss GW20597
Apto para Servicios técnicos
Descripción Flecha vertical abajo
Símbolo -
Ir
Código Gewiss GW20561
Apto para Servicios numéricos
Descripción Uno
Símbolo 1
Ir
Código Gewiss GW20562
Apto para Servicios numéricos
Descripción Dos
Símbolo 2
Ir
Código Gewiss GW20563
Apto para Servicios numéricos
Descripción Tres
Símbolo 3
Ir
Código Gewiss GW20564
Apto para Servicios numéricos
Descripción Cuatro
Símbolo 4
Ir
Código Gewiss GW20565
Apto para Servicios numéricos
Descripción Cinco
Símbolo 5
Ir
Código Gewiss GW20566
Apto para Servicios numéricos
Descripción Seis
Símbolo 6
Ir
Código Gewiss GW20567
Apto para Servicios numéricos
Descripción Siete
Símbolo 7
Ir
Código Gewiss GW20568
Apto para Servicios numéricos
Descripción Ocho
Símbolo 8
Ir
Código Gewiss GW20569
Apto para Servicios numéricos
Descripción Nueve
Símbolo 9
Ir
Código Gewiss GW20570
Apto para Servicios numéricos
Descripción Cero
Símbolo 0
Ir
VER TODO
EQUIPOS Y NOTAS

Detector de movimiento

Detector de movimiento por infrarrojos
Detector de movimiento por infrarrojos
Código Gewiss
Tensión de alimentación
Contactos de salida
N. módulos System

Código Gewiss GW21821
Tensión de alimentación 230 V ac - 50/60 Hz
Contactos de salida 1NA 3A(AC1) 250 V ac
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Relé

Relé paso a paso
Relé paso a paso
Código Gewiss
Nº polos
Contactos de salida
Bobina
N. módulos System

Código Gewiss GW21071
Nº polos 1
Contactos de salida 10 AX 250 V ac
Bobina 230V ac - 50 Hz
N. módulos System 1
Ir
Código Gewiss GW21072
Nº polos 2
Contactos de salida 10 AX 250 V ac
Bobina 230V ac - 50 Hz
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Relé monoestable 230 V ac
Relé monoestable 230 V ac
Código Gewiss
Nº polos
Contactos de salida
Bobina
N. módulos System

Código Gewiss GW21074
Nº polos 1
Contactos de salida 1 NA/NC 10A(AC1) / 4A(AC15) 250V ac
Bobina 230V ac - 50 Hz
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Relé de llamada - 12V
Relé de llamada - 12V
Código Gewiss
Tensión de alimentación
Nº polos
Contactos de salida
N. módulos System

Código Gewiss GW21076
Tensión de alimentación 12 V ac/dc
Nº polos 1
Contactos de salida 1NA/NC 12 V (máx. 1A)
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Toma de energía - SYSTEM BLACK

Bases - Norma italiana/alemana

Doble Norma Italiana - 250V ac
Doble Norma Italiana - 250V ac
Código Gewiss
Descripción
Tipo
Para clavijas
Entrada
N. módulos System

Código Gewiss GW21291
Descripción 2 x 2P+T 16A Bivalente
Tipo P17-11
Para clavijas Ø 4 / 5 mm
Entrada 1x16 A
N. módulos System 2
Ir
EQUIPOS Y NOTAS

Bases - Norma Española

Norma Española - 250V ac
Norma Española - 250V ac
Código Gewiss
Descripción
Para clavijas
N. módulos System

Código Gewiss GW21265
Descripción 2P+T - 16A
Para clavijas Ø 4,8 mm
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Norma Británica - 250 V ac
Norma Británica - 250 V ac
Código Gewiss
Descripción
Para clavijas
N. módulos System

Código Gewiss GW21208
Descripción 2P+T - 13 A
Para clavijas Planas
N. módulos System 2
Ir
Código Gewiss GW21209
Descripción 2P+T - 16A
Para clavijas Ø 7 mm
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Norma Suiza - 250V ac
Norma Suiza - 250V ac
Código Gewiss
Descripción
Para clavijas
N. módulos System

Código Gewiss GW21351
Descripción 2P+T - 10A - tipo 12
Para clavijas Ø 4 mm
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Norma Israelí - 250V ac
Norma Israelí - 250V ac
Código Gewiss
Descripción
Para clavijas
N. módulos System

Código Gewiss GW21220
Descripción 2P+T - 16A
Para clavijas Redondos Ø 4 / 4,4 mm
N. módulos System 2
Ir
EQUIPOS Y NOTAS

Bases para líneas dedicadas

Norma Francesa para líneas dedicadas - 250V ac
Norma Francesa para líneas dedicadas - 250V ac
Código Gewiss
Descripción
Color
Para clavijas
N. módulos System

Código Gewiss GW20312
Descripción 2P+T - 16A
Color Rojo
Para clavijas Ø 4 / 4,8 mm
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Norma Israelí para líneas dedicadas - 250V ac
Norma Israelí para líneas dedicadas - 250V ac
Código Gewiss
Descripción
Color
Para clavijas
N. módulos System

Código Gewiss GW20298
Descripción 2P+T - 16A
Color Rojo
Para clavijas Redondos Ø 4 / 4,4 mm
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Base norma israelí para aplicaciones especiales - 250 V ac
Base norma israelí para aplicaciones especiales - 250 V ac
Código Gewiss
Descripción
Color
Para clavijas
N. módulos System

Código Gewiss GW20299
Descripción 2P+T - 16A
Color Azul
Para clavijas Redondos Ø 4 / 4,4 mm
N. módulos System 2
Ir
EQUIPOS Y NOTAS

Toma de señal - SYSTEM BLACK

Bases TV-SAT

Bases coaxiales TV-SAT (5-2400 MHz) pantalla clase A - conector F hembra
Bases coaxiales TV-SAT (5-2400 MHz) pantalla clase A - conector F hembra
Código Gewiss
Descripción
Tipo
Atenuación
N. módulos System

Código Gewiss GW21391
Descripción Directa
Tipo Con paso de intensidad
Atenuación 0 dB
N. módulos System 1
Ir
Código Gewiss GW21396
Descripción Pasante
Tipo -
Atenuación 5 dB
N. módulos System 1
Ir
Código Gewiss GW21392
Descripción Pasante
Tipo -
Atenuación 10 dB
N. módulos System 1
Ir
Código Gewiss GW21393
Descripción Pasante
Tipo -
Atenuación 14 dB
N. módulos System 1
Ir
Código Gewiss GW20277
Descripción Resistencia terminal 75 Ohm
Tipo -
Atenuación -
N. módulos System -
Ir
EQUIPOS Y NOTAS
Bases coaxiales TV (5-2400 MHz) pantalla clase A - conector IEC macho Ø 9,5 mm
Bases coaxiales TV (5-2400 MHz) pantalla clase A - conector IEC macho Ø 9,5 mm
Código Gewiss
Descripción
Tipo
Atenuación
N. módulos System

Código Gewiss GW21381
Descripción Directa
Tipo Con paso de intensidad
Atenuación 0 dB
N. módulos System 1
Ir
Código Gewiss GW21386
Descripción Pasante
Tipo -
Atenuación 5 dB
N. módulos System 1
Ir
Código Gewiss GW21382
Descripción Pasante
Tipo -
Atenuación 10 dB
N. módulos System 1
Ir
Código Gewiss GW21383
Descripción Pasante
Tipo -
Atenuación 14 dB
N. módulos System 1
Ir
Código Gewiss GW20277
Descripción Resistencia terminal 75 Ohm
Tipo -
Atenuación -
N. módulos System -
Ir
EQUIPOS Y NOTAS
Bases coaxiales TV resistivas (40-860 MHz) conector IEC hembra Ø 9,5mm
Bases coaxiales TV resistivas (40-860 MHz) conector IEC hembra Ø 9,5mm
Código Gewiss
Descripción
Atenuación
N. módulos System

Código Gewiss GW21228
Descripción Directa
Atenuación 0 dB
N. módulos System 1
Ir
Código Gewiss GW21229
Descripción Derivación
Atenuación 20 dB
N. módulos System 1
Ir
Código Gewiss GW21230
Descripción Terminada - 75 ohmios
Atenuación 20 dB
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Bases para circuitos auxiliares y de señal

Bases telefónicas

Base de teléfono RJ11
Base de teléfono RJ11
Código Gewiss
Descripción
Cable tipo
Conexión
N. módulos System

Código Gewiss GW21251
Descripción RJ11
Cable tipo Par Trenzado
Conexión Bornes con tornillo
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Bases datos

Adaptadores preparados para alojamiento de conectores de datos
Adaptadores preparados para alojamiento de conectores de datos
Código Gewiss
Compatibilidad
N. módulos System

Código Gewiss GW21266
Compatibilidad IBM
N. módulos System 1
Ir
Código Gewiss GW21267
Compatibilidad COMMSCOPE - SYSTIMAX
N. módulos System 1
Ir
Código Gewiss GW21270
Compatibilidad AMP / Keystone Jack
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Adaptadores para fibra óptica

Adaptador SC/APC angulado
Adaptador SC/APC angulado
Código Gewiss
Tipo
Inclinación
Para conectores
Compatibilidad
Color

Código Gewiss GW38335
Tipo Hembra/Hembra
Inclinación 40°
Para conectores SC/APC
Compatibilidad Keystone Jack
Color Verde RAL 6018
Ir
EQUIPOS Y NOTAS

Adaptadores USB y HDMI

Conectores y carcasas para redes convencionales

Conector tipo BNC
Conector tipo BNC
Código Gewiss
Descripción
Cable tipo
Conexión tipo
N. módulos System

Código Gewiss GW21237
Descripción BNC 50 / 75 / 93 Ohm
Cable tipo Coaxial 100 Ohm
Conexión tipo De soldar
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Carcasa hueca preparada para el alojamiento de conectores de datos SUB-D
Carcasa hueca preparada para el alojamiento de conectores de datos SUB-D
Código Gewiss
Descripción
N. módulos System

Código Gewiss GW21238
Descripción SUB-D 9 / 15 / 25 PIN
N. módulos System 3
Ir

Protección - SYSTEM BLACK

Interruptores automáticos

Aparatos de protección

Limitador de sobretensión con señalización de disparo - 250V ac
Limitador de sobretensión con señalización de disparo - 250V ac
Código Gewiss
Máxima energia descargable
Máx. intensidad de descarga
N. módulos System

Código Gewiss GW21423
Máxima energia descargable 75 J
Máx. intensidad de descarga 8 kA (8/20 µs)
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Gestión de la energía, clima y confort - SYSTEM BLACK

Dimmer

Reguladores electrónicos de mando rotativo para cargas resistivas/inductivas
Reguladores electrónicos de mando rotativo para cargas resistivas/inductivas
Código Gewiss
Tensión de alimentación
Carga resistiva 230V ac
Carga inductiva 230V ac
N. módulos System

Código Gewiss GW21802
Tensión de alimentación 230V - 50 / 60 Hz
Carga resistiva 230V ac 100-500 W
Carga inductiva 230V ac -
N. módulos System 1
Ir
Código Gewiss GW21803
Tensión de alimentación 230V - 50 / 60 Hz
Carga resistiva 230V ac 100-900 W
Carga inductiva 230V ac 40-300 VA
N. módulos System 1
Ir
Código Gewiss GW21811
Tensión de alimentación 230V - 50 / 60 Hz
Carga resistiva 230V ac 100-500 W
Carga inductiva 230V ac 100-500 VA
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Regulador electrónico de pulsador para cargas resistivas/inductivas
Regulador electrónico de pulsador para cargas resistivas/inductivas
Código Gewiss
Tensión de alimentación
Carga resistiva 230V ac
Carga inductiva 230V ac
N. módulos System

Código Gewiss GW21828
Tensión de alimentación 230V - 50 / 60 Hz
Carga resistiva 230V ac 60-500 W
Carga inductiva 230V ac 60-500 VA
N. módulos System 1
Ir
EQUIPOS Y NOTAS
Regulador electrónico con pulsador para transformadores electrónicos
Regulador electrónico con pulsador para transformadores electrónicos
Código Gewiss
Tensión de alimentación
Carga resistiva 230V ac
Carga inductiva 230V ac
N. módulos System

Código Gewiss GW21829
Tensión de alimentación 230V - 50 / 60 Hz
Carga resistiva 230V ac 40-300 W
Carga inductiva 230V ac 40-300 VA
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Temporizador electrónico

Programador electrónico diario/semanal de 1 canal
Programador electrónico diario/semanal de 1 canal
Código Gewiss
Tensión de alimentación
Contactos de salida
N. módulos System

Código Gewiss GW21825
Tensión de alimentación 230 V ac - 50/60 Hz
Contactos de salida 1NA/NC 8A(AC1)/4A(AC15) 250V ac
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Pulsador temporizado electrónico con entrada para mando a distancia - 230V - 50/60Hz
Pulsador temporizado electrónico con entrada para mando a distancia - 230V - 50/60Hz
Código Gewiss
Campo de regulación
Salida relé
N. módulos System

Código Gewiss GW21810
Campo de regulación 30 s - 15 min
Salida relé 1NA 10A(AC1)/5A(AC15) 250V ac
N. módulos System 2
Ir

Aparatos para el control del clima

Cronotermostato - programación diaria/semanal
Cronotermostato - programación diaria/semanal
Código Gewiss
Tensión de alimentación
Regulación de temperatura
Contactos de salida
N. módulos System

Código Gewiss GW21827
Tensión de alimentación 230 V ac - 50/60 Hz
Regulación de temperatura De +5°C a +40°C
Contactos de salida 1NA/NC 5A(AC1)/2A(AC15) 250V ac
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Termostato electrónico verano/invierno con mando de ajuste y led de señalización - 230V - 50/60Hz
Termostato electrónico verano/invierno con mando de ajuste y led de señalización - 230V - 50/60Hz
Código Gewiss
Regulación de temperatura
Contactos de salida
N. módulos System

Código Gewiss GW21852
Regulación de temperatura De +5°C a +30°C
Contactos de salida 1 NA / NC 8A(AC1) / 2A(AC15) 250V ac
N. módulos System 3
Ir
EQUIPOS Y NOTAS
Termostato electrónico verano/invierno para fan coil con regulación de maneta Selector de tres velocidades y mando electroválvula - 230V - 50/60Hz
Termostato electrónico verano/invierno para fan coil con regulación de maneta Selector de tres velocidades y mando electroválvula - 230V - 50/60Hz
Código Gewiss
Campo de regulación
Salida electroválvula
Salida ventilador
Contactos de salida
N. módulos System

Código Gewiss GW21853
Campo de regulación +5° C / +30° C
Salida electroválvula Relé NA/NC
Salida ventilador Conmutador 1P
Contactos de salida 5A (AC1) / 2A (AC15)
N. módulos System 3
Ir
EQUIPOS Y NOTAS

Señalización - SYSTEM BLACK

Lámparas anti-apagón

Lámpara anti-apagón extraíble - 230V - 50/60Hz
Lámpara anti-apagón extraíble - 230V - 50/60Hz
Código Gewiss
Tensión de alimentación
Batería alimentación
Autonomía
Tipo lámpara
N. módulos System

Código Gewiss GW21833
Tensión de alimentación 230 V - 50/60 Hz
Batería alimentación Ni-Mh
Autonomía 2 h
Tipo lámpara LED blanco
N. módulos System 2
Ir
EQUIPOS Y NOTAS
Lámpara anti-apagón fija - 230V - 50/60Hz
Lámpara anti-apagón fija - 230V - 50/60Hz
Código Gewiss
Tensión de alimentación
Batería alimentación
Autonomía mínima
Lámpara
N. módulos System

Código Gewiss GW21835
Tensión de alimentación 230 V ac - 50/60 Hz
Batería alimentación Ni - Mh
Autonomía mínima 1 h
Lámpara Led
N. módulos System 1
Ir
EQUIPOS Y NOTAS

Aparatos de señalización acústica

Timbres
Timbres
Código Gewiss
Tensión de alimentación
Potencia absorbida
Intensidad sonora
N. módulos System
