Serie 70 RT HP Interruptores seccionadores rotativos

Serie 70 RT HP Interruptores seccionadores rotativos

Interruptores seccionadores en caja de material aislante y metálica de 16A a 160A, disponibles en versiones de mando (maneta negra) y emergencia (maneta roja). La serie se completa con las versiones de cuadro para el montaje en frente de panel o carril DIN de 16A a 63A, todos accesoriables con contactos auxiliares. Los dispositivos garantizan una protección IP66/IP67/IP69 y están proyectados para reducir el tiempo de cableado, facilitar la instalación y garantizar la mayor seguridad y robustez incluso en las condiciones de utilización más exigentes.

70 RT HP - Interruptores rotativos de superficie en material aislante - IP66/IP67/IP69

Versiones para mando

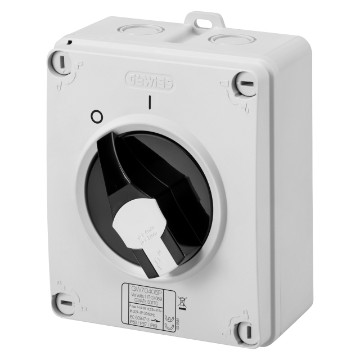

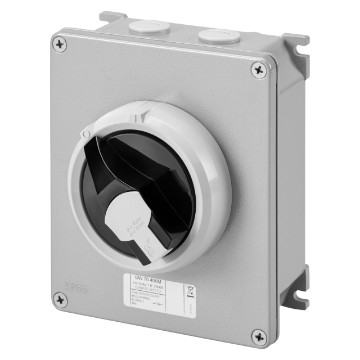

Seccionadores de superficie para mando con maneta negra - IP66/IP67/IP69
Seccionadores de superficie para mando con maneta negra - IP66/IP67/IP69
Código Gewiss
Corriente nominal (A)
Nº polos
Dim. exter. BxHxP (mm)
Orificios de entrada
Tornillos de tapa (número y tipo)

Código Gewiss GW70401P
Corriente nominal (A) 16
Nº polos 2P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70402P
Corriente nominal (A) 16
Nº polos 3P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70402NP
Corriente nominal (A) 16
Nº polos 3P+N
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70403P
Corriente nominal (A) 16
Nº polos 4P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70416P
Corriente nominal (A) 25
Nº polos 2P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70417P
Corriente nominal (A) 25
Nº polos 3P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70417NP
Corriente nominal (A) 25
Nº polos 3P+N
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70418P
Corriente nominal (A) 25
Nº polos 4P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70404P
Corriente nominal (A) 32
Nº polos 2P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70405P
Corriente nominal (A) 32
Nº polos 3P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70405NP
Corriente nominal (A) 32
Nº polos 3P+N
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70406P
Corriente nominal (A) 32
Nº polos 4P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70413P
Corriente nominal (A) 40
Nº polos 2P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70414P
Corriente nominal (A) 40
Nº polos 3P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70414NP
Corriente nominal (A) 40
Nº polos 3P+N
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70415P
Corriente nominal (A) 40
Nº polos 4P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70407P
Corriente nominal (A) 63
Nº polos 3P
Dim. exter. BxHxP (mm) 156x200x95
Orificios de entrada 2 x M25/32 + 2 x M25/32
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70407NP
Corriente nominal (A) 63
Nº polos 3P+N
Dim. exter. BxHxP (mm) 156x200x95
Orificios de entrada 2 x M25/32 + 2 x M25/32
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70408P
Corriente nominal (A) 63
Nº polos 4P
Dim. exter. BxHxP (mm) 156x200x95
Orificios de entrada 2 x M25/32 + 2 x M25/32
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70419P
Corriente nominal (A) 80
Nº polos 3P
Dim. exter. BxHxP (mm) 156x200x95
Orificios de entrada 2 x M25/32 + 2 x M25/32
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70419NP
Corriente nominal (A) 80
Nº polos 3P+N
Dim. exter. BxHxP (mm) 156x200x95
Orificios de entrada 2 x M25/32 + 2 x M25/32
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70420P
Corriente nominal (A) 80
Nº polos 4P
Dim. exter. BxHxP (mm) 156x200x95
Orificios de entrada 2 x M25/32 + 2 x M25/32
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70421P
Corriente nominal (A) 100
Nº polos 3P
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70421NP
Corriente nominal (A) 100
Nº polos 3P+N
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70422P
Corriente nominal (A) 100
Nº polos 4P
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70423P
Corriente nominal (A) 125
Nº polos 3P
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70423NP
Corriente nominal (A) 125
Nº polos 3P+N
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70424P
Corriente nominal (A) 125
Nº polos 4P
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70425P
Corriente nominal (A) 160
Nº polos 3P
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70425NP
Corriente nominal (A) 160
Nº polos 3P+N
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70426P
Corriente nominal (A) 160
Nº polos 4P
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
VER TODO
EQUIPOS Y NOTAS

Versiones para emergencia

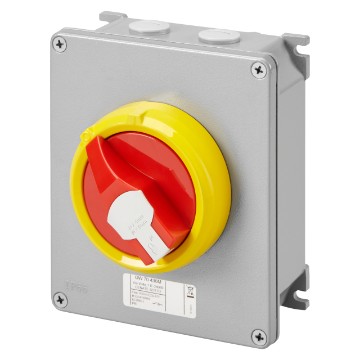

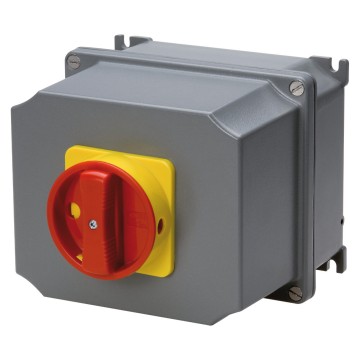

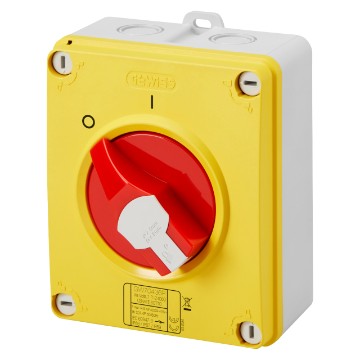

Seccionadores de superficie para emergencia con maneta roja - IP66/IP67/IP69
Seccionadores de superficie para emergencia con maneta roja - IP66/IP67/IP69
Código Gewiss
Corriente nominal (A)
Nº polos
Dim. exter. BxHxP (mm)
Orificios de entrada
Tornillos de tapa (número y tipo)

Código Gewiss GW70431P
Corriente nominal (A) 16
Nº polos 2P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70432P
Corriente nominal (A) 16
Nº polos 3P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70432NP
Corriente nominal (A) 16
Nº polos 3P+N
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70433P
Corriente nominal (A) 16
Nº polos 4P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70486P
Corriente nominal (A) 25
Nº polos 2P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70487P
Corriente nominal (A) 25
Nº polos 3P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70487NP
Corriente nominal (A) 25
Nº polos 3P+N
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70488P
Corriente nominal (A) 25
Nº polos 4P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70434P
Corriente nominal (A) 32
Nº polos 2P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70435P
Corriente nominal (A) 32
Nº polos 3P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70435NP
Corriente nominal (A) 32
Nº polos 3P+N
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70436P
Corriente nominal (A) 32
Nº polos 4P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70441P
Corriente nominal (A) 40
Nº polos 2P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70442P
Corriente nominal (A) 40
Nº polos 3P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70442NP
Corriente nominal (A) 40
Nº polos 3P+N
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70443P
Corriente nominal (A) 40
Nº polos 4P
Dim. exter. BxHxP (mm) 125x150x75,5
Orificios de entrada 2 x M20/25 + 2 x M20/25
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70437P
Corriente nominal (A) 63
Nº polos 3P
Dim. exter. BxHxP (mm) 156x200x95
Orificios de entrada 2 x M25/32 + 2 x M25/32
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70437NP
Corriente nominal (A) 63
Nº polos 3P+N
Dim. exter. BxHxP (mm) 156x200x95
Orificios de entrada 2 x M25/32 + 2 x M25/32
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70438P
Corriente nominal (A) 63
Nº polos 4P
Dim. exter. BxHxP (mm) 156x200x95
Orificios de entrada 2 x M25/32 + 2 x M25/32
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70489P
Corriente nominal (A) 80
Nº polos 3P
Dim. exter. BxHxP (mm) 156x200x95
Orificios de entrada 2 x M25/32 + 2 x M25/32
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70489NP
Corriente nominal (A) 80
Nº polos 3P+N
Dim. exter. BxHxP (mm) 156x200x95
Orificios de entrada 2 x M25/32 + 2 x M25/32
Tornillos de tapa (número y tipo) 4 aisl. a 1/4 de vuelta
Ir
Código Gewiss GW70490P
Corriente nominal (A) 80
Nº polos 4P
Dim. exter. BxHxP (mm) 156x200x95
Orificios de entrada 2 x M25/32 + 2 x M25/32
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70491P
Corriente nominal (A) 100
Nº polos 3P
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70491NP
Corriente nominal (A) 100
Nº polos 3P+N
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70492P
Corriente nominal (A) 100
Nº polos 4P
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70493P
Corriente nominal (A) 125
Nº polos 3P
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70493NP
Corriente nominal (A) 125
Nº polos 3P+N
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70494P
Corriente nominal (A) 125
Nº polos 4P
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70495P
Corriente nominal (A) 160
Nº polos 3P
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70495NP
Corriente nominal (A) 160
Nº polos 3P+N
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
Código Gewiss GW70496P
Corriente nominal (A) 160
Nº polos 4P
Dim. exter. BxHxP (mm) 236,5x316x178
Orificios de entrada -
Tornillos de tapa (número y tipo) 4 aislantes
Ir
VER TODO
EQUIPOS Y NOTAS

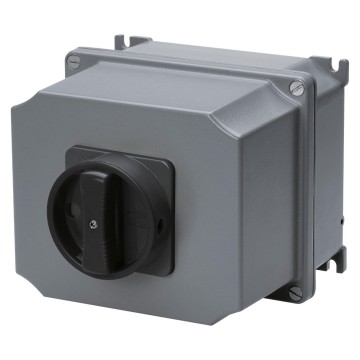

70 RT HP - interruptores rotativos de superficie en metal - IP66

Versiones para mando

Interruptores de superficie para mando, en metal, con maneta negra - IP66
Interruptores de superficie para mando, en metal, con maneta negra - IP66
Código Gewiss
Corriente nominal (A)
Nº polos
Dim. exter. BxHxP (mm)
Orificios de entrada

Código Gewiss GW70401M
Corriente nominal (A) 16
Nº polos 2P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 4xM20
Ir
Código Gewiss GW70402M
Corriente nominal (A) 16
Nº polos 3P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 4xM20
Ir
Código Gewiss GW70402NM
Corriente nominal (A) 16
Nº polos 3P+N
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 4xM20
Ir
Código Gewiss GW70403M
Corriente nominal (A) 16
Nº polos 4P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 4xM20
Ir
Código Gewiss GW70416M
Corriente nominal (A) 25
Nº polos 2P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70417M
Corriente nominal (A) 25
Nº polos 3P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70417NM
Corriente nominal (A) 25
Nº polos 3P+N
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70418M
Corriente nominal (A) 25
Nº polos 4P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70404M
Corriente nominal (A) 32
Nº polos 2P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70405M
Corriente nominal (A) 32
Nº polos 3P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70405NM
Corriente nominal (A) 32
Nº polos 3P+N
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70406M
Corriente nominal (A) 32
Nº polos 4P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70413M
Corriente nominal (A) 40
Nº polos 2P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70414M
Corriente nominal (A) 40
Nº polos 3P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70414NM
Corriente nominal (A) 40
Nº polos 3P+N
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70415M
Corriente nominal (A) 40
Nº polos 4P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70407M
Corriente nominal (A) 63
Nº polos 3P
Dim. exter. BxHxP (mm) 215x252x91
Orificios de entrada 4xM32
Ir
Código Gewiss GW70407NM
Corriente nominal (A) 63
Nº polos 3P+N
Dim. exter. BxHxP (mm) 215x252x91
Orificios de entrada 4xM32
Ir
Código Gewiss GW70408M
Corriente nominal (A) 63
Nº polos 4P
Dim. exter. BxHxP (mm) 215x252x91
Orificios de entrada 4xM32
Ir
Código Gewiss GW70419M
Corriente nominal (A) 80
Nº polos 3P
Dim. exter. BxHxP (mm) 215x252x91
Orificios de entrada 4xM32
Ir
Código Gewiss GW70419NM
Corriente nominal (A) 80
Nº polos 3P+N
Dim. exter. BxHxP (mm) 215x252x91
Orificios de entrada 4xM32
Ir
Código Gewiss GW70420M
Corriente nominal (A) 80
Nº polos 4P
Dim. exter. BxHxP (mm) 215x252x91
Orificios de entrada 4xM32
Ir
Código Gewiss GW70421M
Corriente nominal (A) 100
Nº polos 3P
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70421NM
Corriente nominal (A) 100
Nº polos 3P+N
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70422M
Corriente nominal (A) 100
Nº polos 4P
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70423M
Corriente nominal (A) 125
Nº polos 3P
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70423NM
Corriente nominal (A) 125
Nº polos 3P+N
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70424M
Corriente nominal (A) 125
Nº polos 4P
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70425M
Corriente nominal (A) 160
Nº polos 3P
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70425NM
Corriente nominal (A) 160
Nº polos 3P+N
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70426M
Corriente nominal (A) 160
Nº polos 4P
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
VER TODO
EQUIPOS Y NOTAS

Versiones para emergencia

Interruptores de superficie para emergencia, en metal, con maneta roja - IP66
Interruptores de superficie para emergencia, en metal, con maneta roja - IP66
Código Gewiss
Corriente nominal (A)
Nº polos
Dim. exter. BxHxP (mm)
Orificios de entrada

Código Gewiss GW70431M
Corriente nominal (A) 16
Nº polos 2P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 4xM20
Ir
Código Gewiss GW70432M
Corriente nominal (A) 16
Nº polos 3P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 4xM20
Ir
Código Gewiss GW70432NM
Corriente nominal (A) 16
Nº polos 3P+N
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 4xM20
Ir
Código Gewiss GW70433M
Corriente nominal (A) 16
Nº polos 4P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 4xM20
Ir
Código Gewiss GW70486M
Corriente nominal (A) 25
Nº polos 2P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70487M
Corriente nominal (A) 25
Nº polos 3P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70487NM
Corriente nominal (A) 25
Nº polos 3P+N
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70488M
Corriente nominal (A) 25
Nº polos 4P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70434M
Corriente nominal (A) 32
Nº polos 2P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70435M
Corriente nominal (A) 32
Nº polos 3P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70435NM
Corriente nominal (A) 32
Nº polos 3P+N
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70436M
Corriente nominal (A) 32
Nº polos 4P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70441M
Corriente nominal (A) 40
Nº polos 2P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70442M
Corriente nominal (A) 40
Nº polos 3P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70442NM
Corriente nominal (A) 40
Nº polos 3P+N
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70443M
Corriente nominal (A) 40
Nº polos 4P
Dim. exter. BxHxP (mm) 140x165x64
Orificios de entrada 2 x M20 + 2 x M25
Ir
Código Gewiss GW70437M
Corriente nominal (A) 63
Nº polos 3P
Dim. exter. BxHxP (mm) 215x252x91
Orificios de entrada 4xM32
Ir
Código Gewiss GW70437NM
Corriente nominal (A) 63
Nº polos 3P+N
Dim. exter. BxHxP (mm) 215x252x91
Orificios de entrada 4xM32
Ir
Código Gewiss GW70438M
Corriente nominal (A) 63
Nº polos 4P
Dim. exter. BxHxP (mm) 215x252x91
Orificios de entrada 4xM32
Ir
Código Gewiss GW70489M
Corriente nominal (A) 80
Nº polos 3P
Dim. exter. BxHxP (mm) 215x252x91
Orificios de entrada 4xM32
Ir
Código Gewiss GW70489NM
Corriente nominal (A) 80
Nº polos 3P+N
Dim. exter. BxHxP (mm) 215x252x91
Orificios de entrada 4xM32
Ir
Código Gewiss GW70490M
Corriente nominal (A) 80
Nº polos 4P
Dim. exter. BxHxP (mm) 215x252x91
Orificios de entrada 4xM32
Ir
Código Gewiss GW70491M
Corriente nominal (A) 100
Nº polos 3P
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70491NM
Corriente nominal (A) 100
Nº polos 3P+N
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70492M
Corriente nominal (A) 100
Nº polos 4P
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70493M
Corriente nominal (A) 125
Nº polos 3P
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70493NM
Corriente nominal (A) 125
Nº polos 3P+N
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70494M
Corriente nominal (A) 125
Nº polos 4P
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70495M
Corriente nominal (A) 160
Nº polos 3P
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70495NM
Corriente nominal (A) 160
Nº polos 3P+N
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
Código Gewiss GW70496M
Corriente nominal (A) 160
Nº polos 4P
Dim. exter. BxHxP (mm) 257x307x121
Orificios de entrada -
Ir
VER TODO
EQUIPOS Y NOTAS

Rotativos seccionadores para cuadro

Versiones para cuadro

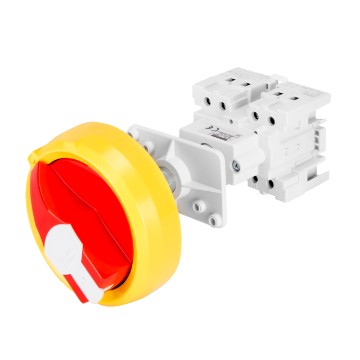

Rotativos seccionadores para puerta de cuadro con maneta roja enclavable con candado y eje prolongado
Rotativos seccionadores para puerta de cuadro con maneta roja enclavable con candado y eje prolongado
Código Gewiss
Corriente nominal (A)
Nº polos
Nº mod. EN 50022
Campo de regulación

Código Gewiss GW70001
Corriente nominal (A) 16
Nº polos 2
Nº mod. EN 50022 4
Campo de regulación 87 - 145 mm
Ir
Código Gewiss GW70002
Corriente nominal (A) 16
Nº polos 3
Nº mod. EN 50022 4
Campo de regulación 87 - 145 mm
Ir
Código Gewiss GW70003
Corriente nominal (A) 16
Nº polos 4
Nº mod. EN 50022 4
Campo de regulación 87 - 145 mm
Ir
Código Gewiss GW70004
Corriente nominal (A) 32
Nº polos 2
Nº mod. EN 50022 4
Campo de regulación 87 - 145 mm
Ir
Código Gewiss GW70005
Corriente nominal (A) 32
Nº polos 3
Nº mod. EN 50022 4
Campo de regulación 87 - 145 mm
Ir
Código Gewiss GW70006
Corriente nominal (A) 32
Nº polos 4
Nº mod. EN 50022 4
Campo de regulación 87 - 145 mm
Ir
Código Gewiss GW70007
Corriente nominal (A) 63
Nº polos 3
Nº mod. EN 50022 5
Campo de regulación 114 - 177 mm
Ir
Código Gewiss GW70008
Corriente nominal (A) 63
Nº polos 4
Nº mod. EN 50022 5
Campo de regulación 114 - 177 mm
Ir
EQUIPOS Y NOTAS
Kit de prolongación regulable en acero cincado para fijación posterior
Kit de prolongación regulable en acero cincado para fijación posterior
Código Gewiss
Corriente nominal (A)
Para interruptores seccionadores
Campo de regulación

Código Gewiss GW70009
Corriente nominal (A) 16
Para interruptores seccionadores 16A - 32A - 63A
Campo de regulación 117-305mm (16-32A) - 144-337mm (63A)
Ir
EQUIPOS Y NOTAS

Versiones para fijación en carril DIN

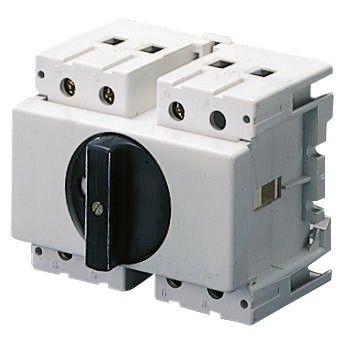

Interruptores rotativos para fijación en carril DIN EN 50022 con maneta negra
Interruptores rotativos para fijación en carril DIN EN 50022 con maneta negra
Código Gewiss
Corriente nominal (A)
Nº polos
Nº mod. EN 50022

Código Gewiss GW70201
Corriente nominal (A) 16
Nº polos 2
Nº mod. EN 50022 4
Ir
Código Gewiss GW70202
Corriente nominal (A) 16
Nº polos 3
Nº mod. EN 50022 4
Ir
Código Gewiss GW70203
Corriente nominal (A) 16
Nº polos 4
Nº mod. EN 50022 4
Ir
Código Gewiss GW70204
Corriente nominal (A) 32
Nº polos 2
Nº mod. EN 50022 4
Ir
Código Gewiss GW70205
Corriente nominal (A) 32
Nº polos 3
Nº mod. EN 50022 4
Ir
Código Gewiss GW70206
Corriente nominal (A) 32
Nº polos 4
Nº mod. EN 50022 4
Ir
Código Gewiss GW70207
Corriente nominal (A) 63
Nº polos 3
Nº mod. EN 50022 5
Ir
Código Gewiss GW70208
Corriente nominal (A) 63
Nº polos 4
Nº mod. EN 50022 5
Ir

Complementos técnicos

70 ATEX - Interruptores rotativos en caja - ZONA 22 (D)

Versiones para mando en caja de aleación de aluminio

Interruptores rotativos de superficie ATEX, para mando, con maneta negra - IP65
Interruptores rotativos de superficie ATEX, para mando, con maneta negra - IP65
Código Gewiss
Corriente nominal (A)
Nº polos
Potencia AC3 de 400 V (KW)
Dim. exter. BxHxP (mm)

Código Gewiss GW70451
Corriente nominal (A) 16
Nº polos 2
Potencia AC3 de 400 V (KW) 6 (230V)
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70452
Corriente nominal (A) 16
Nº polos 3
Potencia AC3 de 400 V (KW) 10
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70453
Corriente nominal (A) 16
Nº polos 4
Potencia AC3 de 400 V (KW) 10
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70454
Corriente nominal (A) 32
Nº polos 2
Potencia AC3 de 400 V (KW) 9 (230V)
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70455
Corriente nominal (A) 32
Nº polos 3
Potencia AC3 de 400 V (KW) 15
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70456
Corriente nominal (A) 32
Nº polos 4
Potencia AC3 de 400 V (KW) 15
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70457
Corriente nominal (A) 63
Nº polos 3
Potencia AC3 de 400 V (KW) 18,5
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70458
Corriente nominal (A) 63
Nº polos 4
Potencia AC3 de 400 V (KW) 18,5
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70459
Corriente nominal (A) 100
Nº polos 3
Potencia AC3 de 400 V (KW) 30
Dim. exter. BxHxP (mm) 215x252x94
Ir
Código Gewiss GW70460
Corriente nominal (A) 100
Nº polos 4
Potencia AC3 de 400 V (KW) 30
Dim. exter. BxHxP (mm) 215x252x94
Ir
VER TODO
EQUIPOS Y NOTAS

Versiones para emergencia en caja de aleación de aluminio

Interruptores rotativos de superficie ATEX, para emergencias, con maneta roja - IP65
Interruptores rotativos de superficie ATEX, para emergencias, con maneta roja - IP65
Código Gewiss
Corriente nominal (A)
Nº polos
Potencia AC3 de 400 V (KW)
Dim. exter. BxHxP (mm)

Código Gewiss GW70471
Corriente nominal (A) 16
Nº polos 2
Potencia AC3 de 400 V (KW) 6 (230V)
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70472
Corriente nominal (A) 16
Nº polos 3
Potencia AC3 de 400 V (KW) 10
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70473
Corriente nominal (A) 16
Nº polos 4
Potencia AC3 de 400 V (KW) 10
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70474
Corriente nominal (A) 32
Nº polos 2
Potencia AC3 de 400 V (KW) 9 (230V)
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70475
Corriente nominal (A) 32
Nº polos 3
Potencia AC3 de 400 V (KW) 15
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70476
Corriente nominal (A) 32
Nº polos 4
Potencia AC3 de 400 V (KW) 15
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70477
Corriente nominal (A) 63
Nº polos 3
Potencia AC3 de 400 V (KW) 18,5
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70478
Corriente nominal (A) 63
Nº polos 4
Potencia AC3 de 400 V (KW) 18,5
Dim. exter. BxHxP (mm) 140x165x135
Ir
Código Gewiss GW70479
Corriente nominal (A) 100
Nº polos 3
Potencia AC3 de 400 V (KW) 30
Dim. exter. BxHxP (mm) 215x252x94
Ir
Código Gewiss GW70480
Corriente nominal (A) 100
Nº polos 4
Potencia AC3 de 400 V (KW) 30
Dim. exter. BxHxP (mm) 215x252x94
Ir
VER TODO
EQUIPOS Y NOTAS
Profiling
Soluciones a medida para Ud.
PRODUCTOS Y SOLUCIONES PARA CADA UNA DE SUS NECESIDADES
o bien
Regístrese ahora
Error al enviar la solicitud.
¡Por favor, intentar más tarde!
¡Gracias!
Su solicitud ha sido enviada satisfactoriamente
