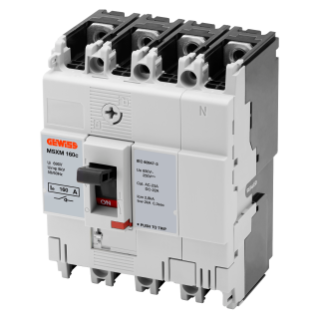

MSXM 160c - LASTTRENNSCHALTER - 4P 160 A 690 V
Code:
GWD9442
Baureihen: Baureihe MSX
Leistungsschalter mit Isolierstoffgehäuse
Die Kompaktleistungsschalter der Serie MSX bestehen aus Leistungsschaltern mit thermomagnetischem Auslöser, Leistungsschaltern mit thermomagnetischer Auslösung und Überstromschutz, Leistungsschaltern mit elektronischer Auslösung und Lasttrennschaltern.
Technische Informationen
Information
Download
Software
Zertifikate
Beschreibung
Interruttore non automatico scatolato
Artikelnr.
MSXM 160c
Anz. Pole
4P
Bemessungs- strom
160 A
Auslöser
-
ELECTRICAL CHARACTERISTICS
-
MECHANICAL CHARACTERISTICS
-
Norm
IEC/EN 60947-2
Ausführung
Fest
Kategorie
AC-23A, DC-22A
DIN rail mounting
Sì, tramite accessorio
Bemessungs- frequenz (Hz)
50 / 60
Accessoriabile con comando motore
Nein
Rated operating voltage (Ue)
690 Vac - 250 Vdc
Compatible interlock
-
Bemessungsstoß-
spannungsfestigkeit (Uimp) 8 kV
spannungsfestigkeit (Uimp) 8 kV
Terminals supplied
Vorderseitige FC
Überspannungs- kategorie
IV
Position Montage
Jeder
Isolationsspannung (Ui)
690 V
Upline/downline power supply
Sì
Thermal regulation
-
Electrical life (415Vac)
10.000 cycles
Magnetic regulation
-
Mechanical life
20.000 cicli
Neutral protection
-
Betriebstemperatur
-5°C +65°C
Total power loss
61.6 W
Lagertemperatur
-20° +65°
Rated short-circuit current making capacity (Icm)
2,8
Gewicht (kg)
0.9
Rated short-time withstand current for 0,3s (Icw)
2 kA
Breite
100 mm
Idn regulation
-
Höhe
130 mm
DT regulation
-
Tiefe
68 mm
SERVICE BREAKING CAPACITY (ICU)
-
RATED BREAKING CAPACITIY (ICS)
-
220/240Vac
-
220/240Vac
-
400/415Vac
-
400/415Vac
-
440Vac
-
440Vac
-
525Vac
-
525Vac
-
690Vac
-
690Vac
-
250Vdc
-
250Vdc
-
Ware Number
85362010
AUSSTATTUNG UND NOTIZEN
HINWEISE: Für die Montage auf DIN-Schiene nach EN 50022, den Befestigungsbügel GGWD8875 verwenden.
Der Platz auf der DIN-Schiene EN 50022 beträgt ca. 4 Module für die 3P-Ausführungen und 6 TE für die 4P-Ausführungen.
MITGELIEFERTES ZUBEHÖR: Lieferung mit Frontklemmen (F).
Der Platz auf der DIN-Schiene EN 50022 beträgt ca. 4 Module für die 3P-Ausführungen und 6 TE für die 4P-Ausführungen.
MITGELIEFERTES ZUBEHÖR: Lieferung mit Frontklemmen (F).
