90 AM Sorozat Moduláris kiegészítők

90 AM Sorozat Moduláris kiegészítők

A 90 AM sorozat az összes megszakítóhoz alkalmaz kiegészítők mellett számos moduláris kiegészítőt tartalmaz az elektromos rendszerek védelméhez, irányításához, programozásához, méréséhez és jelzéséhez.

Kiegészítők moduláris védelmi készülékekhez

Elektromos kiegészítők MTC / MT / MTHP / MDC áram-védőkapcsolókhoz

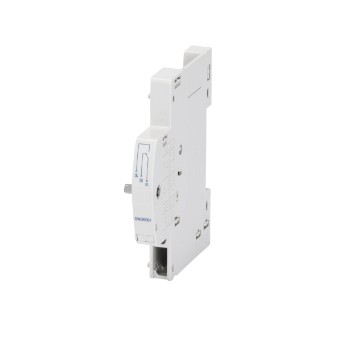

SEGÉDÉRINTKEZŐ NYITOTT/ZÁRT POZÍCIÓ JELZÉSÉHEZ
SEGÉDÉRINTKEZŐ NYITOTT/ZÁRT POZÍCIÓ JELZÉSÉHEZ
Gewiss-kód
Érintkező
névleges terhelhetősége (AC)
Érintkező névleges terhelhetősége (DC)
Csatlakozók típusa
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96001
Érintkező
névleges terhelhetősége (AC) 6 A (230 V) 3 A (400 V)
Érintkező névleges terhelhetősége (DC) 6 A (24 V) 2 A (60 V) 1,5 A (110 V) 1 A (250 V)
Csatlakozók típusa 1 Váltó
Modulok száma az EN 50022 szabvány szerinti modulok esetén 0.5
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Segédérintkező hibajelző kapcsolóhoz
Segédérintkező hibajelző kapcsolóhoz
Gewiss-kód
Érintkező
névleges terhelhetősége (AC)
Érintkező névleges terhelhetősége (DC)
Csatlakozók típusa
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96006
Érintkező
névleges terhelhetősége (AC) 6 A (230 V) 3 A (400 V)
Érintkező névleges terhelhetősége (DC) 6 A (24 V) 2 A (60 V) 1,5 A (110 V) 1 A (250 V)
Csatlakozók típusa 1 Váltó
Modulok száma az EN 50022 szabvány szerinti modulok esetén 0.5
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Állítható segédérintkező hibajelző kapcsolóhoz vagy nyitott/zárt pozíció
Állítható segédérintkező hibajelző kapcsolóhoz vagy nyitott/zárt pozíció
Gewiss-kód
Érintkező
névleges terhelhetősége (AC)
Érintkező névleges terhelhetősége (DC)
Csatlakozók típusa
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96009
Érintkező
névleges terhelhetősége (AC) 6 A (230 V) 3 A (400 V)
Érintkező névleges terhelhetősége (DC) 6 A (24 V) 2 A (60 V) 1,5 A (110 V) 1 A (250 V)
Csatlakozók típusa 1 Váltó
Modulok száma az EN 50022 szabvány szerinti modulok esetén 0.5
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Munkaáramú kioldók
Munkaáramú kioldók
Gewiss-kód
Névleges feszültség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96011
Névleges feszültség 12-48 ac/dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96012
Névleges feszültség 110-125 dc 110-415 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Feszültségcsökkenési kioldó (késleltetéses)
Feszültségcsökkenési kioldó (késleltetéses)
Gewiss-kód
Névleges feszültség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96016
Névleges feszültség 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96017
Névleges feszültség 24 ac/dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96018
Névleges feszültség 48 ac/dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Elektromos kiegészítők IDP beépített túláramvédelem nélküli hibaáram által működtetett áram-védőkapcsolókhoz

SEGÉDÉRINTKEZŐ NYITOTT/ZÁRT POZÍCIÓ JELZÉSÉHEZ
SEGÉDÉRINTKEZŐ NYITOTT/ZÁRT POZÍCIÓ JELZÉSÉHEZ
Gewiss-kód
Megfelel a következő alapanyagokhoz
Érintkező
névleges terhelhetősége (AC)
Érintkező névleges terhelhetősége (DC)
Csatlakozók típusa
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6002
Megfelel a következő alapanyagokhoz IDP 25-80A 2P / IDP 25-63A 4P
Érintkező
névleges terhelhetősége (AC) 6 A (230 V) 3 A (400 V)
Érintkező névleges terhelhetősége (DC) 6 A (24 V) 2 A (60 V) 1,5 A (110 V) 1 A (250 V)
Csatlakozók típusa 1 Váltó
Modulok száma az EN 50022 szabvány szerinti modulok esetén 0.5
Ugrás
Gewiss-kód GW96003
Megfelel a következő alapanyagokhoz IDP 4P - 3 modul
Érintkező
névleges terhelhetősége (AC) 6 A (230 V) 2 A (400 V)
Érintkező névleges terhelhetősége (DC) 4 A (24 V) 1 A (110 V)
Csatlakozók típusa 1 NO - 1 NC
Modulok száma az EN 50022 szabvány szerinti modulok esetén 0.5
Ugrás
Gewiss-kód GW96005
Megfelel a következő alapanyagokhoz IDP 125 A
Érintkező
névleges terhelhetősége (AC) 5 A (230 V) 0,5 A (400 V)
Érintkező névleges terhelhetősége (DC) -
Csatlakozók típusa 1 NO - 1 NC
Modulok száma az EN 50022 szabvány szerinti modulok esetén 0.5
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Állítható segédérintkező hibajelző kapcsolóhoz
Állítható segédérintkező hibajelző kapcsolóhoz
Gewiss-kód
Megfelel a következő alapanyagokhoz
Érintkező
névleges terhelhetősége (AC)
Érintkező névleges terhelhetősége (DC)
Csatlakozók típusa
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6010
Megfelel a következő alapanyagokhoz IDP 25-80A 2P / IDP 25-63A 4P
Érintkező
névleges terhelhetősége (AC) 6 A (230 V) 3 A (400 V)
Érintkező névleges terhelhetősége (DC) 6 A (24 V) 2 A (60 V) 1,5 A (110 V) 1 A (250 V)
Csatlakozók típusa 1 Váltó
Modulok száma az EN 50022 szabvány szerinti modulok esetén 0.5
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Kiegészítők IDP túláramvédelem nélküli hibaáram által működtetett áram-védőkapcsolókhoz

Elektronikus tartozékok kiegészítőkkel szerelhető szakaszoló kapcsolókhoz

Segédérintkező nyitott/zárt pozíció jelzéséhez
Segédérintkező nyitott/zárt pozíció jelzéséhez
Gewiss-kód
Érintkező
névleges terhelhetősége (AC)
Érintkező névleges terhelhetősége (DC)
Csatlakozók típusa
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6002
Érintkező
névleges terhelhetősége (AC) 6 A (230 V) 3 A (400 V)
Érintkező névleges terhelhetősége (DC) 6 A (24 V) 2 A (60 V) 1,5 A (110 V) 1 A (250 V)
Csatlakozók típusa 1 Váltó
Modulok száma az EN 50022 szabvány szerinti modulok esetén 0.5
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Munkaáramú kioldók
Munkaáramú kioldók
Gewiss-kód
Névleges feszültség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6013
Névleges feszültség 12-48 ac/dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6015
Névleges feszültség 110-125 dc 110-415 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Kiegészítők moduláris áram-védőkapcsolókhoz

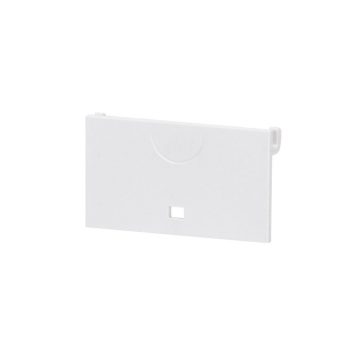

Elválasztó betét
Elválasztó betét
Gewiss-kód
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6766
Modulok száma az EN 50022 szabvány szerinti modulok esetén 0.5
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Gyűjtősínek

Monoblokk gyűjtősínek

Monoblokk gyűjtősínek 2P
Monoblokk gyűjtősínek 2P
Gewiss-kód
Hosszúság
Fő típus
Kimenő típus
Névleges
áramerősség

Gewiss-kód GW96507F
Hosszúság 13 modul
Fő típus IDP/MDC/MT 2P
Kimenő típus 11 MTC 1P+N/2P
Névleges
áramerősség 63 A
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Gyűjtősínek MTC kismegszakítókhoz

Gyűjtősínek MT / MDC / IDP áram-védőkapcsolókhoz

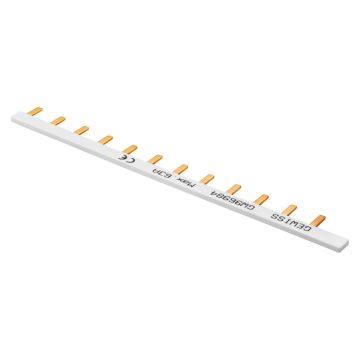

Tűs gyűjtősínek
Tűs gyűjtősínek
Gewiss-kód
Hosszúság
Leírás
Névleges
áramerősség

Gewiss-kód GW96984
Hosszúság 12 modul
Leírás 1P
Névleges
áramerősség 63 A
Ugrás
Gewiss-kód GW96985
Hosszúság 12 modul
Leírás 2P
Névleges
áramerősség 63 A
Ugrás
Gewiss-kód GW96986
Hosszúság 12 modul
Leírás 3P
Névleges
áramerősség 63 A
Ugrás
Gewiss-kód GW96987
Hosszúság 12 modul
Leírás 4P
Névleges
áramerősség 80 A
Ugrás
Gewiss-kód GW96988
Hosszúság 1 méter (56 modul)
Leírás 1P
Névleges
áramerősség 80 A
Ugrás
Gewiss-kód GW96989
Hosszúság 1 méter (56 modul)
Leírás 2P
Névleges
áramerősség 63 A
Ugrás
Gewiss-kód GW96990
Hosszúság 1 méter (56 modul)
Leírás 3P
Névleges
áramerősség 63 A
Ugrás
Gewiss-kód GW96991
Hosszúság 1 méter (56 modul)
Leírás 4P
Névleges
áramerősség 80 A
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

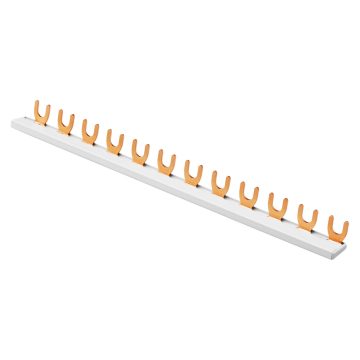

Villás gyűjtősínek
Villás gyűjtősínek
Gewiss-kód
Hosszúság
Leírás
Névleges
áramerősség

Gewiss-kód GW96992
Hosszúság 12 modul
Leírás 1P
Névleges
áramerősség 63 A
Ugrás
Gewiss-kód GW96993
Hosszúság 12 modul
Leírás 2P
Névleges
áramerősség 63 A
Ugrás
Gewiss-kód GW96994
Hosszúság 12 modul
Leírás 3P
Névleges
áramerősség 63 A
Ugrás
Gewiss-kód GW96995
Hosszúság 12 modul
Leírás 4P
Névleges
áramerősség 80 A
Ugrás
Gewiss-kód GW96996
Hosszúság 1 méter (56 modul)
Leírás 1P
Névleges
áramerősség 63 A
Ugrás
Gewiss-kód GW96997
Hosszúság 1 méter (56 modul)
Leírás 2P
Névleges
áramerősség 63 A
Ugrás
Gewiss-kód GW96998
Hosszúság 1 méter (56 modul)
Leírás 3P
Névleges
áramerősség 63 A
Ugrás
Gewiss-kód GW96999
Hosszúság 1 méter (56 modul)
Leírás 4P
Névleges
áramerősség 80 A
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Vezetékrögzítő elemek

Fogazott takaróelem sor gyűjtősínekhez
Fogazott takaróelem sor gyűjtősínekhez
Gewiss-kód
Védősapkák
száma

Gewiss-kód GW96967
Védősapkák
száma 5
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Védelem

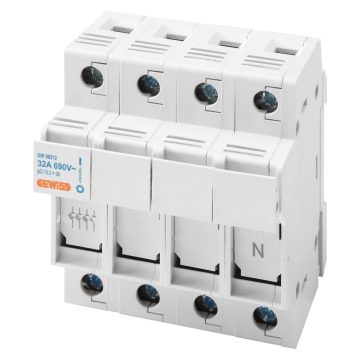

LESZERELHETŐ BIZTOSÍTÉKTARTÓ

LESZERELHETŐ BIZTOSÍTÉKTARTÓ
LESZERELHETŐ BIZTOSÍTÉKTARTÓ
Gewiss-kód
Pólusok száma
Névleges áramerősség
Olvadóbiztosító méretei (mm)
Modulok száma az EN 50022 szabvány szerinti modulok esetén
Névleges feszültség

Gewiss-kód GW96206
Pólusok száma 1P
Névleges áramerősség 20 A
Olvadóbiztosító méretei (mm) 8,5x31,5
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 400 V ac
Ugrás
Gewiss-kód GW96226
Pólusok száma 1P
Névleges áramerősség 20 A
Olvadóbiztosító méretei (mm) 10,3x38
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 1000 V dc
Ugrás
Gewiss-kód GW96205
Pólusok száma 1P
Névleges áramerősség 32 A
Olvadóbiztosító méretei (mm) 10,3x38
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 690 V ac
Ugrás
Gewiss-kód GW96207
Pólusok száma 1P
Névleges áramerősség 50 A
Olvadóbiztosító méretei (mm) 14x51
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1.5
Névleges feszültség 690 V ac
Ugrás
Gewiss-kód GW96216
Pólusok száma 1P+N
Névleges áramerősség 20 A
Olvadóbiztosító méretei (mm) 8,5x31,5
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Névleges feszültség 400 V ac
Ugrás
Gewiss-kód GW96220
Pólusok száma 1P+N
Névleges áramerősség 32 A
Olvadóbiztosító méretei (mm) 10,3x38
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 690 V ac
Ugrás
Gewiss-kód GW96215
Pólusok száma 1P+N
Névleges áramerősség 32 A
Olvadóbiztosító méretei (mm) 10,3x38
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Névleges feszültség 690 V ac
Ugrás
Gewiss-kód GW96217
Pólusok száma 1P+N
Névleges áramerősség 50 A
Olvadóbiztosító méretei (mm) 14x51
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Névleges feszültség 690 V ac
Ugrás
Gewiss-kód GW96218
Pólusok száma 1P+N
Névleges áramerősség 100 A
Olvadóbiztosító méretei (mm) 22x58
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Névleges feszültség 690 V ac
Ugrás
Gewiss-kód GW96301
Pólusok száma 2P
Névleges áramerősség 20 A
Olvadóbiztosító méretei (mm) 8,5x31,5
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Névleges feszültség 400 V ac
Ugrás
Gewiss-kód GW96227
Pólusok száma 2P
Névleges áramerősség 20 A
Olvadóbiztosító méretei (mm) 10,3x38
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Névleges feszültség 1000 V dc
Ugrás
Gewiss-kód GW96302
Pólusok száma 2P
Névleges áramerősség 32 A
Olvadóbiztosító méretei (mm) 10,3x38
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Névleges feszültség 690 V ac
Ugrás
Gewiss-kód GW96303
Pólusok száma 2P
Névleges áramerősség 50 A
Olvadóbiztosító méretei (mm) 14x51
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Névleges feszültség 690 V ac
Ugrás
Gewiss-kód GW96306
Pólusok száma 3P
Névleges áramerősség 20 A
Olvadóbiztosító méretei (mm) 8,5x31,5
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Névleges feszültség 400 V ac
Ugrás
Gewiss-kód GW96307
Pólusok száma 3P
Névleges áramerősség 32 A
Olvadóbiztosító méretei (mm) 10,3x38
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Névleges feszültség 690 V ac
Ugrás
Gewiss-kód GW96308
Pólusok száma 3P
Névleges áramerősség 50 A
Olvadóbiztosító méretei (mm) 14x51
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4.5
Névleges feszültség 690 V ac
Ugrás
Gewiss-kód GW96311
Pólusok száma 3P+N
Névleges áramerősség 20 A
Olvadóbiztosító méretei (mm) 8,5x31,5
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Névleges feszültség 400 V ac
Ugrás
Gewiss-kód GW96312
Pólusok száma 3P+N
Névleges áramerősség 32 A
Olvadóbiztosító méretei (mm) 10,3x38
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Névleges feszültség 690 V ac
Ugrás
Gewiss-kód GW96313
Pólusok száma 3P+N
Névleges áramerősség 50 A
Olvadóbiztosító méretei (mm) 14x51
Modulok száma az EN 50022 szabvány szerinti modulok esetén 6
Névleges feszültség 690 V ac
Ugrás
Gewiss-kód GW96314
Pólusok száma 3P+N
Névleges áramerősség 100 A
Olvadóbiztosító méretei (mm) 22x58
Modulok száma az EN 50022 szabvány szerinti modulok esetén 8
Névleges feszültség 690 V ac
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Olvadóbiztosítók

Hengeres olvadóbiztosító betétek - GG típus
Hengeres olvadóbiztosító betétek - GG típus
Gewiss-kód
Méretek: (mm)
Névleges áramerősség
Névleges
feszültség AC
Megszakítási
teljesítmény AC

Gewiss-kód GW72111
Méretek: (mm) Ø 8,5 x 31,5
Névleges áramerősség 2 A
Névleges
feszültség AC 400 V
Megszakítási
teljesítmény AC 50 kA
Ugrás
Gewiss-kód GW72112
Méretek: (mm) Ø 8,5 x 31,5
Névleges áramerősség 4 A
Névleges
feszültség AC 400 V
Megszakítási
teljesítmény AC 50 kA
Ugrás
Gewiss-kód GW72113
Méretek: (mm) Ø 8,5 x 31,5
Névleges áramerősség 6 A
Névleges
feszültség AC 400 V
Megszakítási
teljesítmény AC 50 kA
Ugrás
Gewiss-kód GW72114
Méretek: (mm) Ø 8,5 x 31,5
Névleges áramerősség 10 A
Névleges
feszültség AC 400 V
Megszakítási
teljesítmény AC 50 kA
Ugrás
Gewiss-kód GW72115
Méretek: (mm) Ø 8,5 x 31,5
Névleges áramerősség 16 A
Névleges
feszültség AC 400 V
Megszakítási
teljesítmény AC 50 kA
Ugrás
Gewiss-kód GW72116
Méretek: (mm) Ø 8,5 x 31,5
Névleges áramerősség 20 A
Névleges
feszültség AC 400 V
Megszakítási
teljesítmény AC 50 kA
Ugrás
Gewiss-kód GW72117
Méretek: (mm) Ø 8,5 x 31,5
Névleges áramerősség 25 A
Névleges
feszültség AC 400 V
Megszakítási
teljesítmény AC 50 kA
Ugrás
Gewiss-kód GW72104
Méretek: (mm) Ø 10,3 x 38
Névleges áramerősség 2 A
Névleges
feszültség AC 500 V
Megszakítási
teljesítmény AC 120 kA
Ugrás
Gewiss-kód GW72105
Méretek: (mm) Ø 10,3 x 38
Névleges áramerősség 6 A
Névleges
feszültség AC 500 V
Megszakítási
teljesítmény AC 120 kA
Ugrás
Gewiss-kód GW72107
Méretek: (mm) Ø 10,3 x 38
Névleges áramerősség 10 A
Névleges
feszültség AC 500 V
Megszakítási
teljesítmény AC 120 kA
Ugrás
Gewiss-kód GW72101
Méretek: (mm) Ø 10,3 x 38
Névleges áramerősség 16 A
Névleges
feszültség AC 500 V
Megszakítási
teljesítmény AC 120 kA
Ugrás
Gewiss-kód GW72108
Méretek: (mm) Ø 10,3 x 38
Névleges áramerősség 20 A
Névleges
feszültség AC 500 V
Megszakítási
teljesítmény AC 120 kA
Ugrás
Gewiss-kód GW72109
Méretek: (mm) Ø 10,3 x 38
Névleges áramerősség 25 A
Névleges
feszültség AC 500 V
Megszakítási
teljesítmény AC 120 kA
Ugrás
Gewiss-kód GW72110
Méretek: (mm) Ø 10,3 x 38
Névleges áramerősség 32 A
Névleges
feszültség AC 400 V
Megszakítási
teljesítmény AC 120 kA
Ugrás
Gewiss-kód GW72121
Méretek: (mm) Ø 14 x 51
Névleges áramerősség 25 A
Névleges
feszültség AC 690 V
Megszakítási
teljesítmény AC 80 kA
Ugrás
Gewiss-kód GW72122
Méretek: (mm) Ø 14 x 51
Névleges áramerősség 32 A
Névleges
feszültség AC 500 V
Megszakítási
teljesítmény AC 80 kA
Ugrás
Gewiss-kód GW72123
Méretek: (mm) Ø 14 x 51
Névleges áramerősség 40 A
Névleges
feszültség AC 500 V
Megszakítási
teljesítmény AC 80 kA
Ugrás
Gewiss-kód GW72124
Méretek: (mm) Ø 14 x 51
Névleges áramerősség 50 A
Névleges
feszültség AC 400 V
Megszakítási
teljesítmény AC 80 kA
Ugrás
Gewiss-kód GW72103
Méretek: (mm) Ø 22 x 58
Névleges áramerősség 63 A
Névleges
feszültség AC 690 V
Megszakítási
teljesítmény AC 80 kA
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Hengeres olvadóbiztosító betétek - GPV típus
Hengeres olvadóbiztosító betétek - GPV típus
Gewiss-kód
Méretek: (mm)
Névleges áramerősség
Névleges
feszültség DC
Megszakítási
teljesítmény DC

Gewiss-kód GW72131
Méretek: (mm) Ø 10,3 x 38
Névleges áramerősség 6 A
Névleges
feszültség DC 1000 V
Megszakítási
teljesítmény DC 30 kA
Ugrás
Gewiss-kód GW72132
Méretek: (mm) Ø 10,3 x 38
Névleges áramerősség 8 A
Névleges
feszültség DC 1000 V
Megszakítási
teljesítmény DC 30 kA
Ugrás
Gewiss-kód GW72133
Méretek: (mm) Ø 10,3 x 38
Névleges áramerősség 10 A
Névleges
feszültség DC 1000 V
Megszakítási
teljesítmény DC 30 kA
Ugrás
Gewiss-kód GW72134
Méretek: (mm) Ø 10,3 x 38
Névleges áramerősség 12 A
Névleges
feszültség DC 1000 V
Megszakítási
teljesítmény DC 30 kA
Ugrás
Gewiss-kód GW72135
Méretek: (mm) Ø 10,3 x 38
Névleges áramerősség 16 A
Névleges
feszültség DC 1000 V
Megszakítási
teljesítmény DC 30 kA
Ugrás
Gewiss-kód GW72136
Méretek: (mm) Ø 10,3 x 38
Névleges áramerősség 20 A
Névleges
feszültség DC 1000 V
Megszakítási
teljesítmény DC 30 kA
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

LST túlfeszültség védelmi készülékek

Túlfeszültség védelmi készülékek 1.+2. típus
Túlfeszültség védelmi készülékek 1.+2. típus
Gewiss-kód
Pólusok száma
Impulzus
áramerősség
Maximális
kisütési áramerősség
Névleges
feszültség AC
Modulok száma az EN 50022 szabvány szerinti modulok esetén
Pót
érintkező

Gewiss-kód GWD6401
Pólusok száma 1P+N
Impulzus
áramerősség 12.5 kA
Maximális
kisütési áramerősség 65 kA
Névleges
feszültség AC 230 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Pót
érintkező Nem
Ugrás
Gewiss-kód GWD6404
Pólusok száma 1P+N
Impulzus
áramerősség 25 kA
Maximális
kisütési áramerősség 100 kA
Névleges
feszültség AC 230 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Pót
érintkező Igen
Ugrás
Gewiss-kód GWD6402
Pólusok száma 3P+N
Impulzus
áramerősség 12.5 kA
Maximális
kisütési áramerősség 65 kA
Névleges
feszültség AC 400 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Pót
érintkező Nem
Ugrás
Gewiss-kód GWD6405
Pólusok száma 3P+N
Impulzus
áramerősség 25 kA
Maximális
kisütési áramerősség 100 kA
Névleges
feszültség AC 400 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 8
Pót
érintkező Igen
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Túlfeszültség védelmi készülékek 2. típus
Túlfeszültség védelmi készülékek 2. típus
Gewiss-kód
Pólusok száma
Maximális
kisütési áramerősség
Névleges
feszültség AC
Modulok száma az EN 50022 szabvány szerinti modulok esetén
Pót
érintkező

Gewiss-kód GWD6411
Pólusok száma 1P
Maximális
kisütési áramerősség 40 kA
Névleges
feszültség AC 230 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Pót
érintkező Nem
Ugrás
Gewiss-kód GWD6412
Pólusok száma 1P
Maximális
kisütési áramerősség 40 kA
Névleges
feszültség AC 230 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Pót
érintkező Igen
Ugrás
Gewiss-kód GWD6413
Pólusok száma 1P
Maximális
kisütési áramerősség 40 kA
Névleges
feszültség AC 400 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Pót
érintkező Nem
Ugrás
Gewiss-kód GWD6407
Pólusok száma 1P+N
Maximális
kisütési áramerősség 20 kA
Névleges
feszültség AC 230 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Pót
érintkező Nem
Ugrás
Gewiss-kód GWD6417
Pólusok száma 1P+N
Maximális
kisütési áramerősség 40 kA
Névleges
feszültség AC 230 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Pót
érintkező Nem
Ugrás
Gewiss-kód GWD6418
Pólusok száma 1P+N
Maximális
kisütési áramerősség 40 kA
Névleges
feszültség AC 230 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Pót
érintkező Igen
Ugrás
Gewiss-kód GWD6409
Pólusok száma 3P+N
Maximális
kisütési áramerősség 20 kA
Névleges
feszültség AC 400 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Pót
érintkező Nem
Ugrás
Gewiss-kód GWD6419
Pólusok száma 3P+N
Maximális
kisütési áramerősség 40 kA
Névleges
feszültség AC 400 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Pót
érintkező Nem
Ugrás
Gewiss-kód GWD6420
Pólusok száma 3P+N
Maximális
kisütési áramerősség 40 kA
Névleges
feszültség AC 400 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Pót
érintkező Igen
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Túlfeszültség védelmi készülékek telefon és adatátviteli vonalakhoz
Túlfeszültség védelmi készülékek telefon és adatátviteli vonalakhoz
Gewiss-kód
Maximális
kisütési áramerősség
Névleges
feszültség AC
Modulok száma az EN 50022 szabvány szerinti modulok esetén
Pót
érintkező

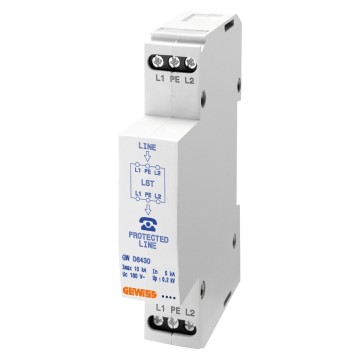

Gewiss-kód GWD6430
Maximális
kisütési áramerősség 10 kA
Névleges
feszültség AC 50 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Pót
érintkező Nem
Ugrás
Eltávolítható pót modulok LST típus: 1+2
Eltávolítható pót modulok LST típus: 1+2
Gewiss-kód
Megfelel a következő alapanyagokhoz
Leírás
Impulzus
áramerősség

Gewiss-kód GWD6451
Megfelel a következő alapanyagokhoz GWD6401 és GWD6402
Leírás Fázis
Impulzus
áramerősség 12.5 kA
Ugrás
Gewiss-kód GWD6452
Megfelel a következő alapanyagokhoz GWD6401 és GWD6402
Leírás Nulla
Impulzus
áramerősség 25 kA
Ugrás
Gewiss-kód GWD6453
Megfelel a következő alapanyagokhoz GWD6401 és GWD6402
Leírás Nulla
Impulzus
áramerősség 50 kA
Ugrás
Gewiss-kód GWD6433
Megfelel a következő alapanyagokhoz GWD6404 és GWD6405
Leírás Fázis
Impulzus
áramerősség 25 kA
Ugrás
Gewiss-kód GWD6434
Megfelel a következő alapanyagokhoz GWD6404 és GWD6405
Leírás Nulla
Impulzus
áramerősség 50 kA
Ugrás
Gewiss-kód GWD6435
Megfelel a következő alapanyagokhoz GWD6404 és GWD6405
Leírás Nulla
Impulzus
áramerősség 100 kA
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Eltávolítható pót modulok LST típus: 2
Eltávolítható pót modulok LST típus: 2
Gewiss-kód
Megfelel a következő alapanyagokhoz
Leírás
Maximális
kisütési áramerősség
Névleges feszültség

Gewiss-kód GWD6436
Megfelel a következő alapanyagokhoz GWD6407 GWD6420
Leírás Fázis
Maximális
kisütési áramerősség 20 kA
Névleges feszültség 230 V ac
Ugrás
Gewiss-kód GWD6438
Megfelel a következő alapanyagokhoz GWD6407 GWD6420
Leírás Nulla
Maximális
kisütési áramerősség 20 kA
Névleges feszültség -
Ugrás
Gewiss-kód GWD6441
Megfelel a következő alapanyagokhoz GWD6407 GWD6420
Leírás Fázis
Maximális
kisütési áramerősség 40 kA
Névleges feszültség 230 V ac
Ugrás
Gewiss-kód GWD6442
Megfelel a következő alapanyagokhoz GWD6407 GWD6420
Leírás Fázis
Maximális
kisütési áramerősség 40 kA
Névleges feszültség 400 V ac
Ugrás
Gewiss-kód GWD6443
Megfelel a következő alapanyagokhoz GWD6407 GWD6420
Leírás Nulla
Maximális
kisütési áramerősség 40 kA
Névleges feszültség -
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Állandó és tartós túlfeszültség elleni védőkészülék (POP)

Kombinált SPD+POP berendezés (Túlfeszültségvédelmi készülék + Tartós feszültségemelkedés elleni védő készülék)
Kombinált SPD+POP berendezés (Túlfeszültségvédelmi készülék + Tartós feszültségemelkedés elleni védő készülék)
Gewiss-kód
Pólusok száma
Túlfeszültség védelmi készülék típusa
SPD Maximum
kisütési áramerősség
Névleges feszültség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6461
Pólusok száma 1P+N
Túlfeszültség védelmi készülék típusa Type2
SPD Maximum
kisütési áramerősség 15 kA
Névleges feszültség 230 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Vezérlő

Szakaszoló kapcsolók (EN 60947-3)

AC forgókaros szakaszoló kapcsolók kiegészítők hozzáadásának lehetősége nélkül
AC forgókaros szakaszoló kapcsolók kiegészítők hozzáadásának lehetősége nélkül
Gewiss-kód
Pólusok száma
Névleges áramerősség
Névleges
feszültség AC
Segédérintkezővel
szerelhető
Nyitó kioldóval
szerelhető
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96104
Pólusok száma 1P
Névleges áramerősség 32 A
Névleges
feszültség AC 240 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96105
Pólusok száma 1P
Névleges áramerősség 40 A
Névleges
feszültség AC 240 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96106
Pólusok száma 1P
Névleges áramerősség 63 A
Névleges
feszültség AC 240 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96147
Pólusok száma 1P
Névleges áramerősség 80 A
Névleges
feszültség AC 240 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96148
Pólusok száma 1P
Névleges áramerősség 100 A
Névleges
feszültség AC 240 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96149
Pólusok száma 1P
Névleges áramerősség 125 A
Névleges
feszültség AC 240 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96114
Pólusok száma 2P
Névleges áramerősség 32 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GW96115
Pólusok száma 2P
Névleges áramerősség 40 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GW96116
Pólusok száma 2P
Névleges áramerősség 63 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GW96157
Pólusok száma 2P
Névleges áramerősség 80 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GW96158
Pólusok száma 2P
Névleges áramerősség 100 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GW96159
Pólusok száma 2P
Névleges áramerősség 125 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GW96124
Pólusok száma 3P
Névleges áramerősség 32 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96125
Pólusok száma 3P
Névleges áramerősség 40 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96126
Pólusok száma 3P
Névleges áramerősség 63 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96167
Pólusok száma 3P
Névleges áramerősség 80 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96168
Pólusok száma 3P
Névleges áramerősség 100 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96169
Pólusok száma 3P
Névleges áramerősség 125 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96134
Pólusok száma 4P
Névleges áramerősség 32 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Ugrás
Gewiss-kód GW96135
Pólusok száma 4P
Névleges áramerősség 40 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Ugrás
Gewiss-kód GW96136
Pólusok száma 4P
Névleges áramerősség 63 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Ugrás
Gewiss-kód GW96177
Pólusok száma 4P
Névleges áramerősség 80 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Ugrás
Gewiss-kód GW96178
Pólusok száma 4P
Névleges áramerősség 100 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Ugrás
Gewiss-kód GW96179
Pólusok száma 4P
Névleges áramerősség 125 A
Névleges
feszültség AC 415 V
Segédérintkezővel
szerelhető Igen
Nyitó kioldóval
szerelhető No
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Szakaszoló kapcsolók (EN 60669-2-4)

Kompakt szakaszoló kapcsolók
Kompakt szakaszoló kapcsolók
Gewiss-kód
Pólusok száma
Névleges áramerősség
Modulok száma az EN 50022 szabvány szerinti modulok esetén
Névleges feszültség

Gewiss-kód GW96531
Pólusok száma 1P
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 250 V
Ugrás
Gewiss-kód GW96532
Pólusok száma 1P
Névleges áramerősség 32 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 250 V
Ugrás
Gewiss-kód GW96533
Pólusok száma 2P
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 250 - 415 V
Ugrás
Gewiss-kód GW96534
Pólusok száma 2P
Névleges áramerősség 32 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 250 - 415 V
Ugrás
Gewiss-kód GW96535
Pólusok száma 3P
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 250 - 415 V
Ugrás

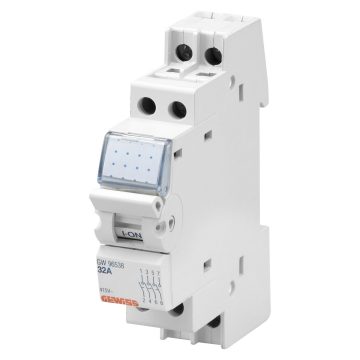

Gewiss-kód GW96536
Pólusok száma 3P
Névleges áramerősség 32 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 250 - 415 V
Ugrás
Gewiss-kód GW96537
Pólusok száma 4P
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 250 - 415 V
Ugrás
Gewiss-kód GW96538
Pólusok száma 4P
Névleges áramerősség 32 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 250 - 415 V
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

BE/KI kapcsolók

BE/KI kapcsolók jelzőizzóval
BE/KI kapcsolók jelzőizzóval
Gewiss-kód
Pólusok száma
Névleges áramerősség
Jellemzők
Modulok száma az EN 50022 szabvány szerinti modulok esetén
Névleges feszültség

Gewiss-kód GW96539
Pólusok száma 1P
Névleges áramerősség 16 A
Jellemzők Piros jelzőlámpával
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 230 V
Ugrás
Gewiss-kód GW96540
Pólusok száma 1P
Névleges áramerősség 32 A
Jellemzők Piros jelzőlámpával
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 230 V
Ugrás
Gewiss-kód GW96541
Pólusok száma 2P
Névleges áramerősség 16 A
Jellemzők Piros jelzőlámpával
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 230 V
Ugrás

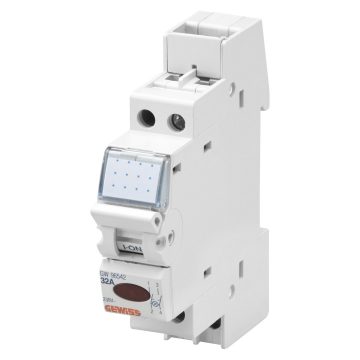

Gewiss-kód GW96542
Pólusok száma 2P
Névleges áramerősség 32 A
Jellemzők Piros jelzőlámpával
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 230 V
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Karos kapcsolók

Karos kapcsolók
Karos kapcsolók
Gewiss-kód
Leírás
Névleges áramerősség
Pólusok száma
Modulok száma az EN 50022 szabvány szerinti modulok esetén
Névleges feszültség

Gewiss-kód GW96551
Leírás Váltókapcsoló (1-2)
Névleges áramerősség 16 A
Pólusok száma 1P
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 250 V
Ugrás
Gewiss-kód GW96552
Leírás Váltókapcsoló (1-2)
Névleges áramerősség 16 A
Pólusok száma 2P
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 250 V
Ugrás
Gewiss-kód GW96553
Leírás Háromállású kapcsoló (1-0-2)
Névleges áramerősség 16 A
Pólusok száma 1P
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 250 V
Ugrás

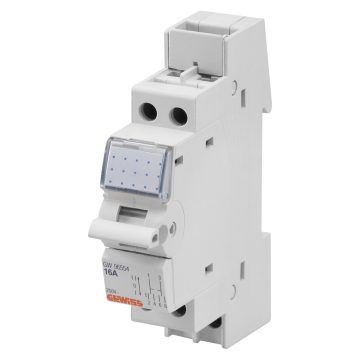

Gewiss-kód GW96554
Leírás Háromállású kapcsoló (1-0-2)
Névleges áramerősség 16 A
Pólusok száma 2P
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 250 V
Ugrás
Gewiss-kód GW96555
Leírás Váltókapcsoló (1-2)
Névleges áramerősség 16 A
Pólusok száma 2P (1NO+1NC)
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 250 V
Ugrás
Gewiss-kód GW96556
Leírás Váltókapcsoló (1-2)
Névleges áramerősség 32 A
Pólusok száma 2P (1NO+1NC)
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Névleges feszültség 250 V
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Forgókaros kapcsolók

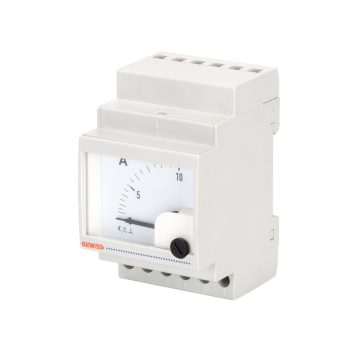

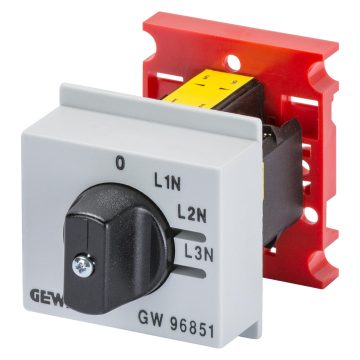

Áramerősség-mérő kapcsoló
Áramerősség-mérő kapcsoló
Gewiss-kód
Leírás
Névleges áramerősség
Névleges feszültség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96856
Leírás 4 pozíció
Névleges áramerősség 16 A
Névleges feszültség 690 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Szelektorok
Szelektorok
Gewiss-kód
Pólusok száma
Leírás
Jellemzők
Névleges áramerősség
Névleges feszültség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

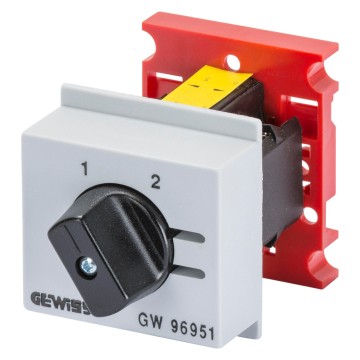

Gewiss-kód GW96951
Pólusok száma 2P
Leírás 2 pozíció
Jellemzők -
Névleges áramerősség 16 A
Névleges feszültség 690 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96952
Pólusok száma 2P
Leírás 3 pozíció
Jellemzők 0 központi
Névleges áramerősség 16 A
Névleges feszültség 690 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96953
Pólusok száma 2P
Leírás 3 pozíció
Jellemzők 0 alaphelyzeti pozícióval
Névleges áramerősség 16 A
Névleges feszültség 690 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

CTR mágneskapcsolók

Mágneskapcsolók
Mágneskapcsolók
Gewiss-kód
Névleges áramerősség
(AC-1/AC-7a)
Érintkezők
Vezérlő
tekercsfeszültség (V)
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6701
Névleges áramerősség
(AC-1/AC-7a) 20 A - CTR20
Érintkezők 1NO
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6702
Névleges áramerősség
(AC-1/AC-7a) 20 A - CTR20
Érintkezők 2NO
Vezérlő
tekercsfeszültség (V) 24 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6703
Névleges áramerősség
(AC-1/AC-7a) 20 A - CTR20
Érintkezők 2NO
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6705
Névleges áramerősség
(AC-1/AC-7a) 20 A - CTR20
Érintkezők 2NC
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6706
Névleges áramerősség
(AC-1/AC-7a) 20 A - CTR20
Érintkezők 1NO+1NC
Vezérlő
tekercsfeszültség (V) 24 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6707
Névleges áramerősség
(AC-1/AC-7a) 20 A - CTR20
Érintkezők 1NO+1NC
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6708
Névleges áramerősség
(AC-1/AC-7a) 20 A - CTR20
Érintkezők 3NO
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6709
Névleges áramerősség
(AC-1/AC-7a) 20 A - CTR20
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6711
Névleges áramerősség
(AC-1/AC-7a) 25 A - CTR25
Érintkezők 2NO
Vezérlő
tekercsfeszültség (V) 24 ac/dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6712
Névleges áramerősség
(AC-1/AC-7a) 25 A - CTR25
Érintkezők 2NO
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6713
Névleges áramerősség
(AC-1/AC-7a) 25 A - CTR25
Érintkezők 3NO
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6714
Névleges áramerősség
(AC-1/AC-7a) 25 A - CTR25
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 24 ac/dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6715
Névleges áramerősség
(AC-1/AC-7a) 25 A - CTR25
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6716
Névleges áramerősség
(AC-1/AC-7a) 25 A - CTR25
Érintkezők 4NC
Vezérlő
tekercsfeszültség (V) 24 ac/dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6717
Névleges áramerősség
(AC-1/AC-7a) 25 A - CTR25
Érintkezők 4NC
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6718
Névleges áramerősség
(AC-1/AC-7a) 25 A - CTR25
Érintkezők 3NO+1NC
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6721
Névleges áramerősség
(AC-1/AC-7a) 40 A - CTR40
Érintkezők 2NO
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GWD6722
Névleges áramerősség
(AC-1/AC-7a) 40 A - CTR40
Érintkezők 3NO
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GWD6723
Névleges áramerősség
(AC-1/AC-7a) 40 A - CTR40
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 24 ac/dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GWD6724
Névleges áramerősség
(AC-1/AC-7a) 40 A - CTR40
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GWD6725
Névleges áramerősség
(AC-1/AC-7a) 40 A - CTR40
Érintkezők 2NO+2NC
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GWD6726
Névleges áramerősség
(AC-1/AC-7a) 40 A - CTR40
Érintkezők 4NC
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GWD6731
Névleges áramerősség
(AC-1/AC-7a) 63 A - CTR63
Érintkezők 2NO
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GWD6732
Névleges áramerősség
(AC-1/AC-7a) 63 A - CTR63
Érintkezők 3NO
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GWD6733
Névleges áramerősség
(AC-1/AC-7a) 63 A - CTR63
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 24 ac/dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GWD6734
Névleges áramerősség
(AC-1/AC-7a) 63 A - CTR63
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GWD6735
Névleges áramerősség
(AC-1/AC-7a) 63 A - CTR63
Érintkezők 3NO+1NC
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GWD6736
Névleges áramerősség
(AC-1/AC-7a) 63 A - CTR63
Érintkezők 4NC
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Kézi vezérlésű kapcsolók
Kézi vezérlésű kapcsolók
Gewiss-kód
Névleges áramerősség
(AC-1/AC-7a)
Érintkezők
Vezérlő
tekercsfeszültség (V)
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6741
Névleges áramerősség
(AC-1/AC-7a) 20 A - CTRM20
Érintkezők 2NO
Vezérlő
tekercsfeszültség (V) 24 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6742
Névleges áramerősség
(AC-1/AC-7a) 20 A - CTRM20
Érintkezők 2NO
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6743
Névleges áramerősség
(AC-1/AC-7a) 20 A - CTRM20
Érintkezők 2NC
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6744
Névleges áramerősség
(AC-1/AC-7a) 20 A - CTRM20
Érintkezők 1NO+1NC
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6751
Névleges áramerősség
(AC-1/AC-7a) 25 A - CTRM25
Érintkezők 2NO
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6752
Névleges áramerősség
(AC-1/AC-7a) 25 A - CTRM25
Érintkezők 3NO
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6753
Névleges áramerősség
(AC-1/AC-7a) 25 A - CTRM25
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 24 ac/dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6754
Névleges áramerősség
(AC-1/AC-7a) 25 A - CTRM25
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 230 ac - 220 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6755
Névleges áramerősség
(AC-1/AC-7a) 32 A - CTRM32
Érintkezők 2NO+2NC
Vezérlő
tekercsfeszültség (V) 12 ac/dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Áramfigyelő relék RLM

Áramfigyelő relé 16 A
Áramfigyelő relé 16 A
Gewiss-kód
Érintkezők
Vezérlő
tekercsfeszültség (V)
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6601
Érintkezők 1NO
Vezérlő
tekercsfeszültség (V) 8 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6602
Érintkezők 1NO
Vezérlő
tekercsfeszültség (V) 12 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6603
Érintkezők 1NO
Vezérlő
tekercsfeszültség (V) 24 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6604
Érintkezők 1NO
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6606
Érintkezők 1 Váltó
Vezérlő
tekercsfeszültség (V) 8 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6608
Érintkezők 1 Váltó
Vezérlő
tekercsfeszültség (V) 12 ac/dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6610
Érintkezők 1 Váltó
Vezérlő
tekercsfeszültség (V) 24 ac/dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6611
Érintkezők 1 Váltó
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6617
Érintkezők 1NO+1NC
Vezérlő
tekercsfeszültség (V) 12 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6618
Érintkezők 1NO+1NC
Vezérlő
tekercsfeszültség (V) 24 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6619
Érintkezők 1NO+1NC
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6624
Érintkezők 2NO
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6626
Érintkezők 2 Váltó
Vezérlő
tekercsfeszültség (V) 8 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6627
Érintkezők 2 Váltó
Vezérlő
tekercsfeszültség (V) 12 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6629
Érintkezők 2 Váltó
Vezérlő
tekercsfeszültség (V) 24 ac/dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6630
Érintkezők 2 Váltó
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6632
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 12 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6633
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 24 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6634
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Kiegészítők CTR kapcsolókhoz és RLM relékhez

Reteszelő relé RLB

Reteszelő relé 16 A
Reteszelő relé 16 A
Gewiss-kód
Érintkezők
Vezérlő
tekercsfeszültség (V)
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6641
Érintkezők 1NO
Vezérlő
tekercsfeszültség (V) 8 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6642
Érintkezők 1NO
Vezérlő
tekercsfeszültség (V) 12 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6643
Érintkezők 1NO
Vezérlő
tekercsfeszültség (V) 24 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6644
Érintkezők 1NO
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6646
Érintkezők 1 Váltó
Vezérlő
tekercsfeszültség (V) 8 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6647
Érintkezők 1 Váltó
Vezérlő
tekercsfeszültség (V) 12 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6648
Érintkezők 1 Váltó
Vezérlő
tekercsfeszültség (V) 24 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6649
Érintkezők 1 Váltó
Vezérlő
tekercsfeszültség (V) 24 dc
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6650
Érintkezők 1 Váltó
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6652
Érintkezők 1NO+1NC
Vezérlő
tekercsfeszültség (V) 12 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6653
Érintkezők 1NO+1NC
Vezérlő
tekercsfeszültség (V) 24 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6654
Érintkezők 1NO+1NC
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6657
Érintkezők 2NO
Vezérlő
tekercsfeszültség (V) 12 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6658
Érintkezők 2NO
Vezérlő
tekercsfeszültség (V) 24 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6659
Érintkezők 2NO
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6663
Érintkezők 2 Váltó
Vezérlő
tekercsfeszültség (V) 24 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6664
Érintkezők 2 Váltó
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6667
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 12 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6668
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 24 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6669
Érintkezők 4NO
Vezérlő
tekercsfeszültség (V) 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Kiegészítők RLB reteszelő relékhez

Központi vezérlés
Központi vezérlés
Gewiss-kód
Funkciók
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6671
Funkciók Központi vezérlés
Modulok száma az EN 50022 szabvány szerinti modulok esetén 0.5
Ugrás
Gewiss-kód GWD6672
Funkciók Csoport vezérlő berendezés
Modulok száma az EN 50022 szabvány szerinti modulok esetén 0.5
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Felügyelő relék

Áramfigyelő - 1 fázisú AC elektromos rendszer
Áramfigyelő - 1 fázisú AC elektromos rendszer
Gewiss-kód
Névleges feszültség
Vezérelt áramerősség (A)
Kimeneti
érintkezők
Érintkező teljesítmény (A)
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén

Gewiss-kód GW96906
Névleges feszültség 230 ac
Vezérelt áramerősség (A) 10
Kimeneti
érintkezők 1 Váltó
Érintkező teljesítmény (A) 5
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Fázisfigyelő relé - 3 fázisú rendszer
Fázisfigyelő relé - 3 fázisú rendszer
Gewiss-kód
Névleges feszültség
Vezérelt feszültség (V)
Állítható aszimmetria
Kimeneti
érintkezők
Érintkező teljesítmény (A)
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén

Gewiss-kód GW96907
Névleges feszültség 230/400 ac
Vezérelt feszültség (V) 230/400 ac
Állítható aszimmetria 5% ... 25%
Kimeneti
érintkezők 1 Váltó
Érintkező teljesítmény (A) 5
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Feszültségesés figyelő relé - 1 fázisú AC/DC rendszerhez
Feszültségesés figyelő relé - 1 fázisú AC/DC rendszerhez
Gewiss-kód
Névleges feszültség
Vezérelt feszültség (V)
Kimeneti
érintkezők
Érintkező teljesítmény (A)
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén

Gewiss-kód GW96908
Névleges feszültség 24 ac/dc - 230 ac
Vezérelt feszültség (V) 24 ac/dc - 230 ac
Kimeneti
érintkezők 1 Váltó
Érintkező teljesítmény (A) 5
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Feszültségesés figyelő relé - 3 fázisú AC rendszerhez
Feszültségesés figyelő relé - 3 fázisú AC rendszerhez
Gewiss-kód
Névleges feszültség
Vezérelt feszültség (V)
Kimeneti
érintkezők
Érintkező teljesítmény (A)
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén

Gewiss-kód GW96909
Névleges feszültség 230/400 ac
Vezérelt feszültség (V) 230/400 ac
Kimeneti
érintkezők 1 Váltó
Érintkező teljesítmény (A) 5
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Terhelésszabályozó relé P-COMFORT

KNX terhelésszabályozó relé - P-COMFORT - IP20 - Kalapsínre szerelhető
KNX terhelésszabályozó relé - P-COMFORT - IP20 - Kalapsínre szerelhető
Gewiss-kód
Elektromos feszültség
Névleges áramerősség
Relé
típusa
Relé
teljesítmény
DIN modulok száma

Gewiss-kód GWA9916
Elektromos feszültség 230V ac - 50Hz
Névleges áramerősség 32 A
Relé
típusa Váltóérintkező (potenciálmentes érintkező)
Relé
teljesítmény 16 A AC1 250 V
DIN modulok száma 2
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Kiegészítők P-COMFORT RF ZIGBEE (rádiófrekvenciás változat) termékekhez

Vakfedelek ZigBee kapcsoló interfészekhez és aktuátorokhoz
Vakfedelek ZigBee kapcsoló interfészekhez és aktuátorokhoz
Gewiss-kód
Szín
Modulok száma

Gewiss-kód GW10750
Szín Fényes fehér
Modulok száma 1
Ugrás
Gewiss-kód GW15750
Szín Szatén fehér
Modulok száma 1
Ugrás
Gewiss-kód GW13750
Szín Szatén bézs
Modulok száma 1
Ugrás
Gewiss-kód GW12750
Szín Szatén fekete
Modulok száma 1
Ugrás
Gewiss-kód GW14750
Szín Fényes titánium
Modulok száma 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Programozó

Időkapcsolók

Multifunkciós időzítő
Multifunkciós időzítő
Gewiss-kód
Névleges tekercs feszültség (V)
Szabályozó tartomány
Csatlakozók típusa
Érintkező névleges terhelhetősége -ln
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96814
Névleges tekercs feszültség (V) 24....240 ac/dc
Szabályozó tartomány 0,05 s - 100 h
Csatlakozók típusa 1 Váltó
Érintkező névleges terhelhetősége -ln 8 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Időrelé, aszimmetrikus időzítés
Időrelé, aszimmetrikus időzítés
Gewiss-kód
Névleges tekercs feszültség (V)
Szabályozó tartomány
Csatlakozók típusa
Érintkező névleges terhelhetősége -ln
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96815
Névleges tekercs feszültség (V) 12....240 ac/dc
Szabályozó tartomány 0,05 s - 100 h
Csatlakozók típusa 1 Váltó
Érintkező névleges terhelhetősége -ln 8 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Lépcső megvilágító lámpa - időkapcsoló
Lépcső megvilágító lámpa - időkapcsoló
Gewiss-kód
Névleges feszültség
Szabályozó tartomány
Csatlakozók típusa
Érintkező névleges terhelhetősége -ln
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96809
Névleges feszültség 230 ac
Szabályozó tartomány 30 s - 12 min
Csatlakozók típusa 1 NO
Érintkező névleges terhelhetősége -ln 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Analóg/elektromechanikus időkapcsolók TMR

Kompakt napi időkapcsolók
Kompakt napi időkapcsolók
Gewiss-kód
Működési
tartalék
Csatlakozók típusa
Érintkező névleges terhelhetősége
Névleges feszültség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6771
Működési
tartalék Nem
Csatlakozók típusa 1 NO
Érintkező névleges terhelhetősége 16 A
Névleges feszültség 230V ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6772
Működési
tartalék 150 h
Csatlakozók típusa 1 NO
Érintkező névleges terhelhetősége 16 A
Névleges feszültség 230V ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Napi időkapcsoló
Napi időkapcsoló
Gewiss-kód
Működési
tartalék
Csatlakozók típusa
Érintkező névleges terhelhetősége
Névleges feszültség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6773
Működési
tartalék 150 h
Csatlakozók típusa 1 Váltó
Érintkező névleges terhelhetősége 16 A
Névleges feszültség 230V ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Heti időkapcsoló
Heti időkapcsoló
Gewiss-kód
Működési
tartalék
Csatlakozók típusa
Érintkező névleges terhelhetősége
Névleges feszültség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6776
Működési
tartalék 150 h
Csatlakozók típusa 1 Váltó
Érintkező névleges terhelhetősége 16 A
Névleges feszültség 230V ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2.5
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Digitális időkapcsolók TMR

Kompakt heti időkapcsoló
Kompakt heti időkapcsoló
Gewiss-kód
Csatlakozók típusa
Érintkező névleges terhelhetősége
Névleges feszültség
Működési
tartalék
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6781
Csatlakozók típusa 1 NO
Érintkező névleges terhelhetősége 16 A
Névleges feszültség 230V ac
Működési
tartalék 4 év
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Heti időkapcsolók
Heti időkapcsolók
Gewiss-kód
Csatlakozók típusa
Érintkező névleges terhelhetősége
Névleges feszültség
Működési
tartalék
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6782
Csatlakozók típusa 1 Váltó
Érintkező névleges terhelhetősége 16 A
Névleges feszültség 230V ac
Működési
tartalék 5 év
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6783
Csatlakozók típusa 2 Váltó
Érintkező névleges terhelhetősége 16 A
Névleges feszültség 230V ac
Működési
tartalék 5 év
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Alkonykapcsoló TMR

Alkonykapcsoló (kültéri érzékelő nélkül)
Alkonykapcsoló (kültéri érzékelő nélkül)
Gewiss-kód
Csatlakozók típusa
Érintkező névleges terhelhetősége
Névleges feszültség
Fényesség vezérlés
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6779
Csatlakozók típusa 1 NO
Érintkező névleges terhelhetősége 16 A
Névleges feszültség 230V ac
Fényesség vezérlés 1...100 lux
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Kültéri érzékelő szonda alkonykapcsolóhoz
Kültéri érzékelő szonda alkonykapcsolóhoz
Gewiss-kód
Megfelel a következő alapanyagokhoz

Gewiss-kód GWD6780
Megfelel a következő alapanyagokhoz Alkony kapcsoló GWD6779
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Alkonykapcsoló TMR

Alkonykapcsoló egyszerűsített programozással
Alkonykapcsoló egyszerűsített programozással
Gewiss-kód
Csatlakozók típusa
Érintkező névleges terhelhetősége
Névleges feszültség
Működési
tartalék
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6785
Csatlakozók típusa 1 Váltó
Érintkező névleges terhelhetősége 16 A
Névleges feszültség 230V ac
Működési
tartalék 5 év
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Alkonykapcsoló
Alkonykapcsoló
Gewiss-kód
Csatlakozók típusa
Érintkező névleges terhelhetősége
Névleges feszültség
Működési
tartalék
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6786
Csatlakozók típusa 2 Váltó
Érintkező névleges terhelhetősége 16 A
Névleges feszültség 230V ac
Működési
tartalék 3 év
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Idő/alkonykapcsolók TMR

Idő/alkonykapcsolók
Idő/alkonykapcsolók
Gewiss-kód
Csatlakozók típusa
Érintkező névleges terhelhetősége
Névleges feszültség
Működési
tartalék
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6788
Csatlakozók típusa 1 Váltó
Érintkező névleges terhelhetősége 16 A
Névleges feszültség 230V ac
Működési
tartalék 5 év
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GWD6789
Csatlakozók típusa 2 Váltó
Érintkező névleges terhelhetősége 16 A
Névleges feszültség 230V ac
Működési
tartalék 5 év
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

mérés

Feszültségmérők

Áramerősség-mérők

Analóg áramerősség mérők - 40/60 Hz
Analóg áramerősség mérők - 40/60 Hz
Gewiss-kód
Teljesítmény
Csatlakozás
Pontosság
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96871
Teljesítmény 10 A
Csatlakozás Egyenáram
Pontosság 1,5
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96872
Teljesítmény 20 A
Csatlakozás Egyenáram
Pontosság 1,5
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96873
Teljesítmény 30 A
Csatlakozás Egyenáram
Pontosság 1,5
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96878
Teljesítmény 5 A
Csatlakozás C.T./5 A
Pontosság 1,5
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Cserélhető skálák GW96878 áramerősség mérő készülékhez
Cserélhető skálák GW96878 áramerősség mérő készülékhez
Gewiss-kód
Skála (A)

Gewiss-kód GW96971
Skála (A) 40
Ugrás
Gewiss-kód GW96972
Skála (A) 50
Ugrás
Gewiss-kód GW96973
Skála (A) 60
Ugrás
Gewiss-kód GW96974
Skála (A) 100
Ugrás
Gewiss-kód GW96975
Skála (A) 150
Ugrás
Gewiss-kód GW96976
Skála (A) 250
Ugrás
Gewiss-kód GW96977
Skála (A) 400
Ugrás
Gewiss-kód GW96978
Skála (A) 600
Ugrás
Gewiss-kód GW96979
Skála (A) 1000
Ugrás
Gewiss-kód GW96980
Skála (A) 1200
Ugrás
Gewiss-kód GW96981
Skála (A) 1500
Ugrás
ÖSSZES MEGTEKINTÉSE
Digitális áramerősség-mérők transzformátort használó rendszerekhez
Digitális áramerősség-mérők transzformátort használó rendszerekhez
Gewiss-kód
Teljesítmény
Elektromos feszültség
Pontosság
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96879
Teljesítmény 5 - 999 A
Elektromos feszültség 230 V ac
Pontosság 0,5
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Fogyasztásmérők

Egyfázisú közvetlenül csatlakoztatható digitális fogyasztásmérők - IP20 - kalapsínre szerelhető
Egyfázisú közvetlenül csatlakoztatható digitális fogyasztásmérők - IP20 - kalapsínre szerelhető
Gewiss-kód
Típus: MID
Integrált Modbus
Pontosság
Maximum I
(A)
Névleges feszültség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6801
Típus: MID Nem
Integrált Modbus Nem
Pontosság 1
Maximum I
(A) 40 A
Névleges feszültség 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6802
Típus: MID Igen
Integrált Modbus Nem
Pontosság 1
Maximum I
(A) 40 A
Névleges feszültség 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6803
Típus: MID Igen
Integrált Modbus Igen
Pontosság 1
Maximum I
(A) 40 A
Névleges feszültség 230 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Háromfázisú digitális fogyasztásmérők
Háromfázisú digitális fogyasztásmérők
Gewiss-kód
Típus: MID
Integrált Modbus
Pontosság
Csatlakozás
Névleges feszültség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6804
Típus: MID Igen
Integrált Modbus Igen
Pontosság 1 (aktív energia) 2 (reaktív energia)
Csatlakozás Egyenáram (I max=80 A)
Névleges feszültség 400 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Ugrás
Gewiss-kód GWD6805
Típus: MID Igen
Integrált Modbus Igen
Pontosság 1 (aktív energia) 2 (reaktív energia)
Csatlakozás C.T./5 A
Névleges feszültség 400 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Ugrás
Gewiss-kód GWD6807
Típus: MID Igen
Integrált Modbus Nem
Pontosság 1 (aktív energia) 2 (reaktív energia)
Csatlakozás Egyenáram (I max=80 A)
Névleges feszültség 400 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Ugrás
Gewiss-kód GWD6809
Típus: MID Igen
Integrált Modbus Nem
Pontosság 1 (aktív energia) 2 (reaktív energia)
Csatlakozás C.T./5 A
Névleges feszültség 400 ac
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Kommunikációs interfészek egyfázisú és háromfázisú fogyasztásmérőkhöz
Kommunikációs interfészek egyfázisú és háromfázisú fogyasztásmérőkhöz
Gewiss-kód
Technológia
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW90876
Technológia KNX
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6820
Technológia RS485 MODBUS
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GWD6821
Technológia LAN-TCP/IP
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Üzemóra számláló

Üzemóra számláló
Üzemóra számláló
Gewiss-kód
Karakterek száma
Pontosság
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GWD6911
Karakterek száma 5 egység + 2 tizedes
Pontosság 1/100 h (36 s.)
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Multiméter

Feszültség/áramerősség mérő
Feszültség/áramerősség mérő
Gewiss-kód
Kijelző típusa
Névleges feszültség
Mért
méretek
Pontosság
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96897
Kijelző típusa LED 3 egység a 3 vonalon
Névleges feszültség 230 ac
Mért
méretek V, I
Pontosság 0,5
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Hálózatelemző

Hálózatelemző
Hálózatelemző
Gewiss-kód
Kijelző típusa
Mért
méretek
Pontosság
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96899
Kijelző típusa LCD
Mért
méretek V, I, F, W, VAR, VA, kWH, kVARH, teljesítmény tényező
Pontosság 2
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Transzformátorok

Transzformátorok 5 A másodlagos feszültséggel
Transzformátorok 5 A másodlagos feszültséggel
Gewiss-kód
Elsődleges áramerősség
Elsődleges áramkör sínnel
Elsődleges áramkör vezetékei
Teljesítmény
Pontosság

Gewiss-kód GW96441
Elsődleges áramerősség 15 A
Elsődleges áramkör sínnel Tekercs
Elsődleges áramkör vezetékei -
Teljesítmény 3 VA
Pontosság 1
Ugrás
Gewiss-kód GW96442
Elsődleges áramerősség 25 A
Elsődleges áramkör sínnel Tekercs
Elsődleges áramkör vezetékei -
Teljesítmény 3 VA
Pontosság 1
Ugrás
Gewiss-kód GW96443
Elsődleges áramerősség 40 A
Elsődleges áramkör sínnel Gyűjtősín 30x10 mm maximum
Elsődleges áramkör vezetékei Kábel Ø 25 mm maximum
Teljesítmény 1.5 VA
Pontosság 3
Ugrás
Gewiss-kód GW96444
Elsődleges áramerősség 50 A
Elsődleges áramkör sínnel Gyűjtősín 30x10 mm maximum
Elsődleges áramkör vezetékei Kábel Ø 25 mm maximum
Teljesítmény 2 VA
Pontosság 3
Ugrás
Gewiss-kód GW96445
Elsődleges áramerősség 60 A
Elsődleges áramkör sínnel Gyűjtősín 30x10 mm maximum
Elsődleges áramkör vezetékei Kábel Ø 25 mm maximum
Teljesítmény 2 VA
Pontosság 3
Ugrás
Gewiss-kód GW96446
Elsődleges áramerősség 100 A
Elsődleges áramkör sínnel Gyűjtősín 30x10 mm maximum
Elsődleges áramkör vezetékei Kábel Ø 25 mm maximum
Teljesítmény 2.5 VA
Pontosság 1
Ugrás
Gewiss-kód GW96447
Elsődleges áramerősség 150 A
Elsődleges áramkör sínnel Gyűjtősín 30x10 mm maximum
Elsődleges áramkör vezetékei Kábel Ø 25 mm maximum
Teljesítmény 3 VA
Pontosság 0.5
Ugrás
Gewiss-kód GW96448
Elsődleges áramerősség 250 A
Elsődleges áramkör sínnel Gyűjtősín 30x10 mm maximum
Elsődleges áramkör vezetékei Kábel Ø 25 mm maximum
Teljesítmény 5 VA
Pontosság 0.5
Ugrás
Gewiss-kód GW96449
Elsődleges áramerősség 400 A
Elsődleges áramkör sínnel Gyűjtősín 30x10 mm maximum
Elsődleges áramkör vezetékei Kábel Ø 25 mm maximum
Teljesítmény 6 VA
Pontosság 0.5
Ugrás
Gewiss-kód GW96450
Elsődleges áramerősség 600 A
Elsődleges áramkör sínnel Gyűjtősín 40x10 mm maximum
Elsődleges áramkör vezetékei Kábel Ø 32 mm maximum
Teljesítmény 10 VA
Pontosság 0.5
Ugrás
Gewiss-kód GW96451
Elsődleges áramerősség 1000 A
Elsődleges áramkör sínnel Gyűjtősín 64x20 mm maximum
Elsődleges áramkör vezetékei Kábel Ø 50 mm maximum
Teljesítmény 20 VA
Pontosság 0.5
Ugrás
Gewiss-kód GW96452
Elsődleges áramerősség 1200 A
Elsődleges áramkör sínnel Gyűjtősín 64x20 mm maximum
Elsődleges áramkör vezetékei Kábel Ø 50 mm maximum
Teljesítmény 15 VA
Pontosság 0.5
Ugrás
Gewiss-kód GW96453
Elsődleges áramerősség 1500 A
Elsődleges áramkör sínnel Gyűjtősín 64x20 mm maximum
Elsődleges áramkör vezetékei Kábel Ø 50 mm maximum
Teljesítmény 20 VA
Pontosság 0.5
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

jelzőberendezések

Jelzőlámpák

Jelzőlámpák
Jelzőlámpák
Gewiss-kód
Névleges feszültség
Típus
Szín
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96586
Névleges feszültség 12-24-48 V ac/dc
Típus Szimpla
Szín Piros
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96587
Névleges feszültség 12-24-48 V ac/dc
Típus Szimpla
Szín Zöld
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96588
Névleges feszültség 12-24-48 V ac/dc
Típus Szimpla
Szín Sárga
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96589
Névleges feszültség 12-24-48 V ac/dc
Típus Szimpla
Szín Kék
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96590
Névleges feszültség 12-24-48 V ac/dc
Típus Szimpla
Szín Fehér
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96581
Névleges feszültség 230 V ac
Típus Szimpla
Szín Piros
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96582
Névleges feszültség 230 V ac
Típus Szimpla
Szín Zöld
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96583
Névleges feszültség 230 V ac
Típus Szimpla
Szín Sárga
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96584
Névleges feszültség 230 V ac
Típus Szimpla
Szín Kék
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96585
Névleges feszültség 230 V ac
Típus Szimpla
Szín Fehér
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96591
Névleges feszültség 230 V ac
Típus Dupla
Szín Zöld/piros
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96592
Névleges feszültség 230 V ac
Típus Tripla
Szín Piros
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96598
Névleges feszültség 230 V ac
Típus Tripla
Szín Piros/zöld/sárga
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Megvilágított nyomógombok

Megvilágított nyomógombok
Megvilágított nyomógombok
Gewiss-kód
Névleges izzó feszültség
Érintkezők
Jelzőizzó színe
Jellemzők
Névleges áramerősség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96570
Névleges izzó feszültség 12-24-48 V ac/dc
Érintkezők 1 NO
Jelzőizzó színe Zöld
Jellemzők Szimpla nyomógomb
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96571
Névleges izzó feszültség 12-24-48 V ac/dc
Érintkezők 1 NC
Jelzőizzó színe Piros
Jellemzők Szimpla nyomógomb
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96566
Névleges izzó feszültség 230 V ac
Érintkezők 1 NO
Jelzőizzó színe Zöld
Jellemzők Szimpla nyomógomb
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96567
Névleges izzó feszültség 230 V ac
Érintkezők 1 NC
Jelzőizzó színe Piros
Jellemzők Szimpla nyomógomb
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96568
Névleges izzó feszültség 230 V ac
Érintkezők 1 NO + 1 NC
Jelzőizzó színe Zöld
Jellemzők Szimpla nyomógomb
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96569
Névleges izzó feszültség 230 V ac
Érintkezők 1 NO + 1 NC
Jelzőizzó színe Piros
Jellemzők Szimpla nyomógomb
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Nyomógombok megvilágítás nélkül

Nyomógombok
Nyomógombok
Gewiss-kód
Névleges feszültség
Érintkezők
Jellemzők
Névleges áramerősség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96561
Névleges feszültség 230 V ac
Érintkezők 1 NO
Jellemzők Szimpla nyomógomb
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96562
Névleges feszültség 230 V ac
Érintkezők 1 NC
Jellemzők Szimpla nyomógomb
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96563
Névleges feszültség 230 V ac
Érintkezők 1 NO + 1 NC
Jellemzők Szimpla nyomógomb
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96564
Névleges feszültség 230 V ac
Érintkezők 1 NO / 1 NO
Jellemzők Dupla nyomógomb (szürke / szürke)
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás
Gewiss-kód GW96565
Névleges feszültség 230 V ac
Érintkezők 1 NO / 1 NC
Jellemzők Dupla nyomógomb (zöld / piros)
Névleges áramerősség 16 A
Modulok száma az EN 50022 szabvány szerinti modulok esetén 1
Ugrás

Csengők és berregők

Kombinált transzformátor- csengő-berregő
Kombinált transzformátor- csengő-berregő
Gewiss-kód
Névleges feszültség
Teljesítményvesztés
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96411
Névleges feszültség 230 V
Teljesítményvesztés 3.8 VA
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Transzformátorok

Csengőtranszformátorok (szakaszos használatra)
Csengőtranszformátorok (szakaszos használatra)
Gewiss-kód
Névleges teljesítmény
Elsődleges feszültség
Másodlagos feszültség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96421
Névleges teljesítmény 6 VA (12 V) 4 VA (8 V) 2 VA (4 V)
Elsődleges feszültség 230 V
Másodlagos feszültség 4+8=12 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GW96422
Névleges teljesítmény 6 VA (24 V) 3 VA (12 V)
Elsődleges feszültség 230 V
Másodlagos feszültség 12+12=24 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GW96423
Névleges teljesítmény 10 VA (12 V)/6,6 VA (8 V)/3,3 VA (4 V)
Elsődleges feszültség 230 V
Másodlagos feszültség 4+8=12 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GW96424
Névleges teljesítmény 10 VA (24 V)/5 VA (12 V)
Elsődleges feszültség 230 V
Másodlagos feszültség 12+12=24 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GW96425
Névleges teljesítmény 15 VA (12 V)/10 VA (8 V)/5 VA (4 V)
Elsődleges feszültség 230 V
Másodlagos feszültség 4+8=12 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GW96426
Névleges teljesítmény 15 VA (24 V)/7,5 VA(12 V)
Elsődleges feszültség 230 V
Másodlagos feszültség 12+12=24 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 2
Ugrás
Gewiss-kód GW96431
Névleges teljesítmény 30 VA (12 V)/20 VA (8 V)/10 VA (4 V)
Elsődleges feszültség 230 V
Másodlagos feszültség 4+8=12 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96432
Névleges teljesítmény 30 VA (24 V)/15 VA (12 V)
Elsődleges feszültség 230 V
Másodlagos feszültség 12+12=24 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96433
Névleges teljesítmény 40 VA (12 V)/27 VA (8 V)/13 VA (4 V)
Elsődleges feszültség 230 V
Másodlagos feszültség 4+8=12 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96434
Névleges teljesítmény 40 VA (24 V)/20 VA (12 V)
Elsődleges feszültség 230 V
Másodlagos feszültség 12+12=24 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Biztonsági transzformátorok
Biztonsági transzformátorok
Gewiss-kód
Névleges teljesítmény
Elsődleges feszültség
Másodlagos feszültség
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW96321
Névleges teljesítmény 15 VA (12/24 V)
Elsődleges feszültség 230 V
Másodlagos feszültség 12+12=24 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96322
Névleges teljesítmény 25 VA (12/24 V)
Elsődleges feszültség 230 V
Másodlagos feszültség 12+12=24 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 3
Ugrás
Gewiss-kód GW96323
Névleges teljesítmény 40 VA (12/24 V)
Elsődleges feszültség 230 V
Másodlagos feszültség 12+12=24 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 4
Ugrás
Gewiss-kód GW96324
Névleges teljesítmény 63 VA (12/24 V)
Elsődleges feszültség 230 V
Másodlagos feszültség 12+12=24 V
Modulok száma az EN 50022 szabvány szerinti modulok esetén 6
Ugrás
Gewiss-kód GW96325
Névleges teljesítmény 100 VA (24 V)
