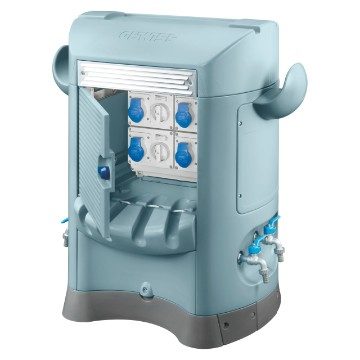

QMC125B - CÂBLÉ - SIMPLE FACE - 4 PRISES 2P+T 16A - IP44 - BLEU CIEL

Code: GW68801A
Gamme de produits: Système à 68 bornes Q-MC
pour la distribution d’énergie en matériau isolant
La gamme 68 Q-MC est un système en thermoplastique innovant pour la distribution de l’énergie et des services, pour des environnements tels que les ports et marinas, les campings et les espaces publics (foires, marchés, etc.). Elle présente un design attrayant et une fiabilité totale au fil du temps, grâce à sa résistance aux agents chimiques et atmosphériques. La gamme comprend des versions précâblées et non câblées, qui peuvent être configurées selon les besoins. Elle est disponible en bleu clair et en blanc.

Informations techniques

Informations
Télécharger
Logiciel
Certificats
Couleur Bleu ciel
Prise 2P+T 16 A - IEC 309 4
Ware Number 85371098

Informations et recommandations générales

Dessin DXF

Déclaration de conformité

Manuel des instructions

Caractéristiques techniques - IT

Caractéristiques techniques - EN

Caractéristiques techniques - DE

Caractéristiques techniques - ES

PRICE

Estimation of electrical systems

Afficher plus

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

Afficher plus

ENERGYpro

Tableaux poure les chantiers, moles-campings et de distribution

Afficher plus

CADpro

Advanced design of electrical systems

Afficher plus

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Afficher plus

Déclaration Reach

label CE

ÉQUIPEMENTS ET NOTES
PROTECTIONS:
GW68801A/W: In du coffret 25 A; Sectionneur général 4P 32 A;
4 disjoncteurs magnétothermiques différentiels MDC 2P 230 V 16 A courbe C 6 kA 0,03 A - type AC pour les 4 prises 2P+T 16 A 230 V
GW68802A/W: In du coffret 40A; Sectionneur général 4P 63 A;
2 disjoncteurs magnétothermiques différentiels MDC 2P 230 V 16 A courbe C 6 kA 0,03 A - Type AC pour les 2 prises 2P+T 16 A 230 V;
2 disjoncteurs magnétothermiques différentiels MDC 4P 400 V 16 A courbe C 6 kA 0,03 A - type AC pour les 2 prises 3P+N+T 16 A 400 V
FOURNITURES: 2 lampes d’éclairage fluorescentes 11 W 230 V;
4 robinets sphériques 1/2" cadenassables;
2 supports pour tuyau GW68762.
CARACTÉRISTIQUES: côté A : prises utilisation, guide câbles avec dispositifs serre-câble, porte pleine escamotable;
côté B : coffret avec protections modulaires, peut être équipé d'une serrure de sécurité.
Section du bornier d’alimentation : GW68801A/W 16 mm², GW68802A/W 35 mm².
Dimensions de l'enveloppe: 600x840x520 mm (LxHxP).
REMARQUE: les produits seront fournis dans la nouvelle configuration selon photo après épuisement de la version précédente.
