Série 47 BUSBAR Systèmes de distribution pour tableaux

Barres 100 A 2P (L1/Neutre)

Code Gewiss GW49763

Nb mod. EN 50022 18

Barres 100 A 2P (L1/Neutre)

Code Gewiss GW49764

ÉQUIPEMENTS ET NOTES

GWFIX 100 - Cavaliers isolés à connexion rapide pour appareils modulaires

Code Gewiss

Courant nominal

Description

Type

Couleur

Adapté pour

Code Gewiss GW49780

Type L1

Couleur Marron

Code Gewiss GW49781

Type L2

Couleur Gris

Code Gewiss GW49782

Type L3

Couleur Noir

Code Gewiss GW49783

Type Neutre

Couleur Bleu

ÉQUIPEMENTS ET NOTES

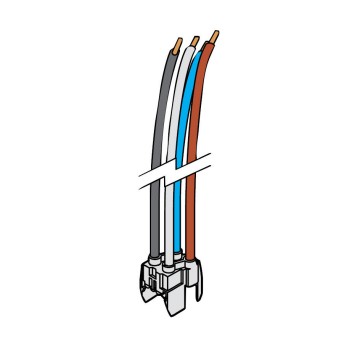

GWFIX 100 - Cordons à connexion rapide pour appareils modulaires

Code Gewiss

Courant nominal

Description

Type

Adapté pour

Modules

Code Gewiss GW49770

Courant nominal 16 A

Type L1/Neutre

Adapté pour Série 90 AM

Type L1/L2/L3

Adapté pour Série 90 AM

Type L1/L2/L3/Neutre

Adapté pour Série 90 AM

Adapté pour Série 90 AM MTHP IDP (4P - 3 mod. et type B) SE

Type L1/Neutre

Adapté pour Série 90 AM MTHP SE

Type L1/L2/L3

Adapté pour Série 90 AM MTHP IDP (4P - 3 mod. et type B) SE

Type L1/L2/L3/Neutre

Modules 2

ÉQUIPEMENTS ET NOTES

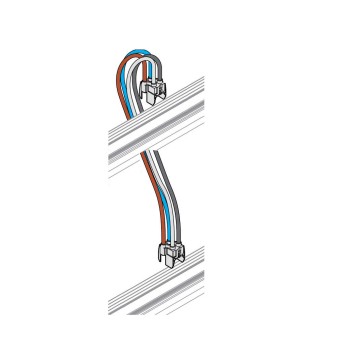

GWFIX 100 - Cordon d'alimentation 4P à connexion rapide pour profilé de répartition à barres

Code Gewiss

Description

Modules

ÉQUIPEMENTS ET NOTES

GWFIX 100 - Cordon de repiquage 4P à connexion rapide pour profilé de répartition à barres

Code Gewiss

Description

Modules

ÉQUIPEMENTS ET NOTES

GWFIX 100 - Modules d'alimentation 1P pour câble

Code Gewiss

Description

Type

Modules

Code Gewiss GW49792

Type Neutre - Bleu

Modules 1

Description N. 10 couvercles barre 24 mod.

ÉQUIPEMENTS ET NOTES

GWFIX 100 - Accessoires

Code Gewiss

Description

Code Gewiss GW49797

Description N. 2 couvercles barre 36 mod.

Code Gewiss GW49798

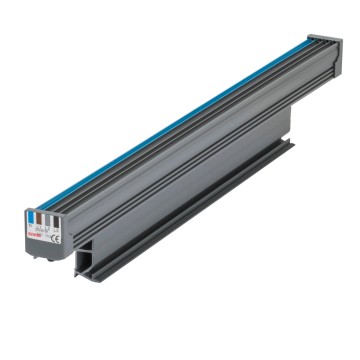

GWFIX 250 - Répartiteur rapide 250A pour appareils modulaires

GWFIX 250 - Répartition 250 A avec conducteurs à embout à fixation rapide pour l'alimentation d'appareils modulaires - IP20

Code Gewiss

Courant dérivé maximal

Nombre de sorties

Modules

Pour coffrets

Code Gewiss GW47201

Nombre de sorties 12 (4P) / 24 (2P)

Modules 24

Pour coffrets CVX 160 E

Code Gewiss GW47202

Nombre de sorties 12 (4P) / 24 (2P)

Modules 24

Code Gewiss GW47204

Nombre de sorties 18 (4P) / 36 (2P)

Modules 36

Code Gewiss GW47206

Nombre de sorties 12 (4P) / 24 (2P)

Modules 24

Pour coffrets CVX 630K / CVX 630M

Code Gewiss GW47207

Nombre de sorties 18 (4P) / 36 (2P)

Modules 36

Pour coffrets CVX 630K / CVX 630M

Adapté pour câbles 1,5 - 2,5 mm²

ÉQUIPEMENTS ET NOTES

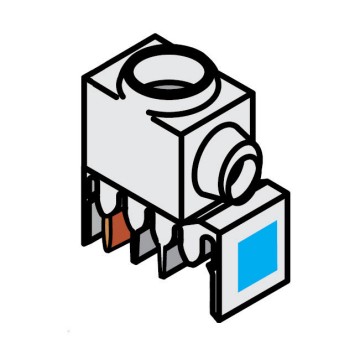

GWFIX 250 - borne à raccordement rapide pour câble souple

Code Gewiss

Adapté pour

Code Gewiss GW47215

Adapté pour câbles 4 - 6 mm²

Code Gewiss GW47220

Pour coffrets CVX 630K/630M/1600

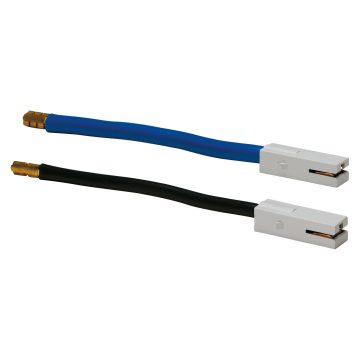

GWFIX 250 - Conducteurs type H 07 VK avec embout à fixation rapide

Code Gewiss

Courant nominal

Section (mm²)

Couleur

Longueur (mm)

ÉQUIPEMENTS ET NOTES

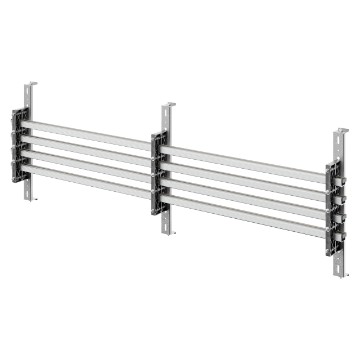

Répartiteurs horizontaux

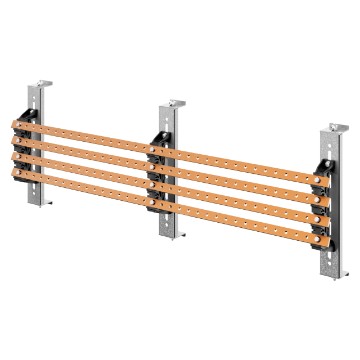

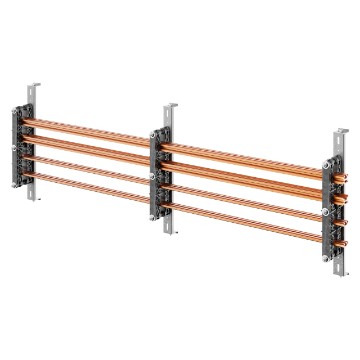

Répartiteur tétrapolaire horizontal jusqu'à 250 A avec barres perforées et filetées M6

Code Gewiss

Pour coffrets

Dimensions (mm)

Nb mod. EN 50022

Installation

Capacité connexion entrée

Capacité connexion sortie

Icw (1s)

Code Gewiss GW44700

Dimensions (mm) 285x190x70

Nb mod. EN 50022 16

Installation Sur rail EN 50022

Capacité connexion entrée 1xM12

Capacité connexion sortie 10xM6

Icw (1s) 17 kA

Code Gewiss GW47601

Dimensions (mm) 600x150x70

Nb mod. EN 50022 24

Capacité connexion entrée 1xM8+2M6

Capacité connexion sortie 21xM6

Code Gewiss GW47602

Dimensions (mm) 850x150x70

Nb mod. EN 50022 36

Capacité connexion entrée 1xM8+2M6

Capacité connexion sortie 32xM6

Code Gewiss GW45541

Dimensions (mm) 600x150x70

Nb mod. EN 50022 24

Capacité connexion sortie 21xM6

Code Gewiss GW45543

Dimensions (mm) 850x150x70

Nb mod. EN 50022 36

Capacité connexion sortie 32xM6

ÉQUIPEMENTS ET NOTES

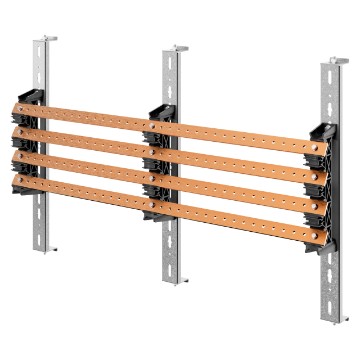

Répartiteur tétrapolaire horizontal jusqu'à 400 A avec barres perforées et filetées M6

Code Gewiss

Pour coffrets

Dimensions (mm)

Nb mod. EN 50022

Installation

Capacité connexion entrée

Capacité connexion sortie

Icw (1s)

Code Gewiss GW45542

Dimensions (mm) 600x150x70

Nb mod. EN 50022 24

Capacité connexion sortie 21xM6

Code Gewiss GW45544

Dimensions (mm) 850x150x70

Nb mod. EN 50022 36

Capacité connexion sortie 32xM6

Dim. externes LxHxP (mm) 35x92x49

ÉQUIPEMENTS ET NOTES

Répartiteurs modulaires

Bornier répartiteur modulaire unipolaire fixation sur plaque ou sur rail DIN - IP20

Code Gewiss

Courant nominal (A)

Dim. externes LxHxP (mm)

Nb mod. EN 50022

Capacité connexion entrée

Capacité connexion sortie

Icw (1s)

Code Gewiss GW44651

Courant nominal (A) 160

Nb mod. EN 50022 2

Capacité connexion entrée 1x(10-70) mm²

Capacité connexion sortie 6x(2,5-16) mm²

Icw (1s) 10 kA

ÉQUIPEMENTS ET NOTES

Kit cavalier rigide et bouchon pour bornier unipolaire GW44651

Code Gewiss

Description

Code Gewiss GW44652

Description Kit cavalier

Dim. externes LxHxP (mm) 70x49x50

Borniers répartiteurs modulaires bipolaires avec couvercle de protection transparent fixation sur plaque ou sur rail DIN - 750 V - T 85°C

Code Gewiss

Courant nominal (A)

Dim. externes LxHxP (mm)

Nb mod. EN 50022

Capacité connexion entrée

Capacité connexion sortie

Icw (1s)

Code Gewiss GW44691

Courant nominal (A) 100

Nb mod. EN 50022 4

Capacité connexion sortie [1x(4-25) + 5x(1,5-10)] mm²

Dim. externes LxHxP (mm) 141x49x50

Code Gewiss GW44693

Courant nominal (A) 125

Nb mod. EN 50022 8

Capacité connexion sortie [2x(4-25) + 2x(4-16) + 10x(1,5-10)] mm²

Dim. externes LxHxP (mm) 70x88,5x50

ÉQUIPEMENTS ET NOTES

Borniers répartiteurs modulaires tétrapolaires avec couvercle de protection transparent fixation sur plaque ou sur rail DIN - 750 V - T 85°C

Code Gewiss

Courant nominal (A)

Dim. externes LxHxP (mm)

Nb mod. EN 50022

Capacité connexion entrée

Capacité connexion sortie

Icw (1s)

Code Gewiss GW44696

Courant nominal (A) 100

Nb mod. EN 50022 4

Capacité connexion sortie [1x(4-25) + 5x(1,5-10)] mm²

Dim. externes LxHxP (mm) 141x88,5x50

Code Gewiss GW44698

Courant nominal (A) 125

Nb mod. EN 50022 8

Capacité connexion sortie [2x(4-25) + 2x(4-16) + 10x(1,5-10)] mm²

Dim. externes LxHxP (mm) 185x75x135

Code Gewiss GW44699

Courant nominal (A) 160

Nb mod. EN 50022 10

Capacité connexion entrée 1x(16-50) mm²

Capacité connexion sortie [2x(10-35) + 2x(6-25) + 8x(4-16)] mm²

Icw (1s) 10 kA

ÉQUIPEMENTS ET NOTES

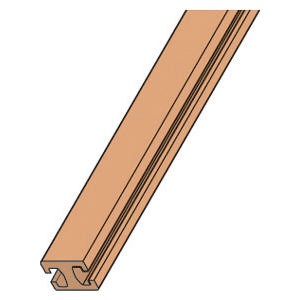

Barres profilées

Barres profilées en cuivre électrolytique

Code Gewiss

Courant nominal

Longueur (mm)

Quantité

Pour coffrets

Code Gewiss GW49651

Pour coffrets CVX 630M/1600

Code Gewiss GW49652

Pour coffrets CVX 630M/1600

Code Gewiss GW49653

Courant nominal 1250 A

Code Gewiss GW49654

Supports jeux de barres pour barres profilées

Paire supports jeux de barres alignés 400 - 800 A avec traverses pour systèmes à barres profilées verticales pour tableaux CVX 630M

Code Gewiss

Courant nominal

Icw max. (kA)

Quantité

Section barres (mm)

Installation

Pour coffrets

Code Gewiss GW45577

Installation Sur le fond structure L=600 mm

Code Gewiss GW45578

Installation Sur le fond structure L=850 mm

Code Gewiss GW45579

Installation Structure L=600 (GWFIX 400)

Code Gewiss GW45580

Installation Structure L=850 (GWFIX 400)

Paire supports jeux de barres étagés 400 - 800 A avec traverses pour systèmes à barres profilées verticales pour tableaux CVX 630M

Code Gewiss

Courant nominal

Icw max. (kA)

Quantité

Section barres (mm)

Installation

Pour coffrets

Code Gewiss GW45575

Installation Sur le fond de la gaine intér.

Code Gewiss GW45576

Installation Sur le fond de la gaine extér.

Supports jeux de barres alignés et étagés 800 - 1600 A pour systèmes à barres profilées des tableaux CVX 1600

Code Gewiss

Type porte-barres

Courant nominal

Icw max. (kA)

Quantité

Section barres (mm)

Pour coffrets

Code Gewiss GW49656

Type porte-barres Etagé

Code Gewiss GW49657

Type porte-barres Etagé

Icw max. (kA) 75

Section barres (mm) 60x20

Code Gewiss GW49658

Type porte-barres Aligné

Code Gewiss GW49659

Type porte-barres Aligné

Icw max. (kA) 75

Section barres (mm) 60x20

Code Gewiss GW49660

Type porte-barres Aligné

Icw max. (kA) 65

Section barres (mm) 60x20

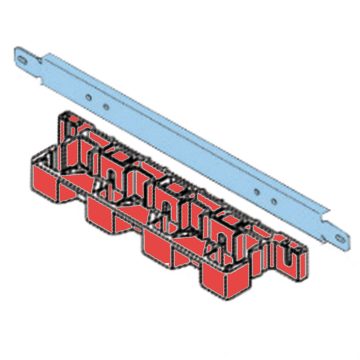

Traverses pour jeux de barres profilées pour armoires CVX 1600

Paire de traverses de support pour jeux de barres profilées en vertical

Code Gewiss

Barres

Position de montage

Pour structures (mm)

Pour porte-barres

Code Gewiss GW49701

Pour structures (mm) L=400

Pour porte-barres GW49656 - GW49658

Code Gewiss GW49702

Code Gewiss GW49703

Code Gewiss GW49704

Pour structures (mm) L=400

Code Gewiss GW49705

Code Gewiss GW49706

Barres Fond de la gaine à câbles ext.

Code Gewiss GW49708

Pour structures (mm) L=300

Pour porte-barres GW49656 - GW49657

Code Gewiss GW49710

Pour structures (mm) P=400

Pour porte-barres GW49656

Code Gewiss GW49711

Code Gewiss GW49712

Code Gewiss GW49713

Pour structures (mm) P=600 Châssis ouvert

Code Gewiss GW49714

Pour structures (mm) P=600 Châssis fermé

Code Gewiss GW49715

Pour structures (mm) P=800 Châssis ouvert

Code Gewiss GW49716

Pour structures (mm) P=800 Châssis fermé

Barres Fond de la structure avec connexion directe au GWFIX400

Code Gewiss GW49717

Barres Fond de la structure avec connexion directe au GWFIX400

Code Gewiss GW49718

Barres Haut/bas structure ou gaines à câbles int./ext.

VOIR TOUT

Paire de traverses de support pour jeux de barres profilées en horizontal

Code Gewiss

Barres

Position de montage

Pour structures (mm)

Pour porte-barres

Code Gewiss GW49711

Barres Haut/bas structure ou gaines à câbles int./ext.

Code Gewiss GW49720

Code Gewiss GW49721

Pour structures (mm) L=400

Position de montage 5/A

Code Gewiss GW49722

Position de montage 5/A

Code Gewiss GW49723

Position de montage 5/A

Code Gewiss GW49724

Position de montage 5/B

Code Gewiss GW49725

Position de montage 5/B

ÉQUIPEMENTS ET NOTES

Accessoires pour barres profilées

Liaisons en cuivre pour barres profilées

Code Gewiss

Description

Pour barres

Avec

Code Gewiss GW49665

Pour barres Profilée 400/800A

Avec Barres profilées 400/800/1250/1600A

Code Gewiss GW49666

Pour barres Profilée 1250/1600A

Avec Barres profilées 1250/1600A

Code Gewiss GW49667

Pour barres Profilée 1250/1600A

Avec Barres plates 2500/3200A

Code Gewiss GW49668

Pour barres Profilées 400/800 A et 1250/1600 A

Avec Cosses

Adapté pour Plats en cuivre jusqu'à 10 mm et joints pour barres

ÉQUIPEMENTS ET NOTES

Boulon prisonnier pour barres profilées

Code Gewiss

Description

Longueur (mm)

Adapté pour

Code Gewiss GW49591

Description N. 12 vis

Description N. 12 vis

Longueur (mm) 27

Adapté pour Plats en cuivre jusqu'à 20 mm et joints pour barres

Code Gewiss GW49648

Description N. 12 vis

Longueur (mm) 37

Description N. 4 socles support

ÉQUIPEMENTS ET NOTES

Socles support pour barres profilées

Code Gewiss

Description

Pour barres

Code Gewiss GW49673

Pour barres 400/800 A

Description N. 4 socles support

Code Gewiss GW49674

Pour barres 1250/1600 A

Description N. 4 adaptateurs

ÉQUIPEMENTS ET NOTES

Adaptateur pour barres profilées

Code Gewiss

Description

Pour barres

Pour porte-barres

Code Gewiss GW49675

Pour barres 400/800 A

ÉQUIPEMENTS ET NOTES

Barres plates

Jeu de deux barres plates en cuivre électrolytique perforées au pas de 25 mm

Code Gewiss

Courant nominal

Section (mm²)

Longueur (mm)

Pour coffrets

Code Gewiss GW45551

Courant nominal 250 A

Section (mm²) 20x5

Code Gewiss GW45552

Section (mm²) 25x6

Code Gewiss GW45553

Section (mm²) 30x5

Code Gewiss GW45554

Section (mm²) 30x10

Code Gewiss GW45555

Courant nominal 250 A

Section (mm²) 20x5

Code Gewiss GW45556

Section (mm²) 25x6

Code Gewiss GW45557

Section (mm²) 30x5

Code Gewiss GW45558

Section (mm²) 30x10

Code Gewiss GW47637

Section (mm²) 32x5

Code Gewiss GW49677

Section (mm²) 50x5

Code Gewiss GW49678

Section (mm²) 63x5

Code Gewiss GW49679

Courant nominal 1250 A

Section (mm²) 100x5

Code Gewiss GW49680

Section (mm²) 100x10

VOIR TOUT

ÉQUIPEMENTS ET NOTES

Supports jeux de barres pour barres plates

Paire supports jeux de barres alignés 250 - 630 A avec traverses pour jeux de barres plates en vertical pour tableaux CVX 630 K

Code Gewiss

Courant nominal

Section barres (mm)

Icw max. (kA)

Installation

Pour coffrets

Code Gewiss GW45563

Section barres (mm) 20x5-30x5-30x10

Installation Sur fond structure L=600/850

Pour coffrets CVX 630K

Courant nominal 250 - 400 A

ÉQUIPEMENTS ET NOTES

Paire supports jeux de barres étagés 250 - 630 A avec traverses pour systèmes à barres plates verticales des tableaux CVX 630K et CVX 630M

Code Gewiss

Courant nominal

Section barres (mm)

Icw max. (kA)

Installation

Pour coffrets

Code Gewiss GW45561

Section barres (mm) 20x5-25x6

Icw max. (kA) 20

Installation Sur le fond de la gaine intér.

Pour coffrets CVX 630K/M

Code Gewiss GW45562

Section barres (mm) 20x5-30x5-30x10

Icw max. (kA) 25

Installation Sur le fond de la gaine extér.

Pour coffrets CVX 630K/M

ÉQUIPEMENTS ET NOTES

Paire supports jeux de barres alignés 250 - 630 A avec traverses pour systèmes à barres plates verticales des tableaux CVX 630M

Code Gewiss

Courant nominal

Section barres (mm)

Icw max. (kA)

Installation

Pour coffrets

Code Gewiss GW45573

Section barres (mm) 20x5 - 30x5 - 30x10

Installation Sur le fond structure L=600 mm

Code Gewiss GW45574

Section barres (mm) 20x5 - 30x5 - 30x10

Installation Sur le fond structure L=850 mm

Courant nominal 400-630-800-1250 A

ÉQUIPEMENTS ET NOTES

Paire de supports pour jeux de barres plates pour tableaux CVX 1600

Code Gewiss

Courant nominal

Pour barres

N. barres par phase

Pour coffrets

Code Gewiss GW49670

Pour barres Epaisseur 5 (mm)

N. barres par phase 1

Code Gewiss GW49671

Pour barres Epaisseur 10 (mm)

N. barres par phase 1

Pour barres Epaisseur 10 (mm)

Code Gewiss GW49672

Courant nominal 2500 A

N. barres par phase 2

Pour barres Epaisseur 10 (mm)

Code Gewiss GW49676

Courant nominal 3200 A

N. barres par phase 3

Traverses pour jeux de barres plates, pour armoires CVX 1600

Paire de traverses de support pour jeux de barres plates en vertical

Code Gewiss

Barres

Position de montage

Pour structures (mm)

Pour porte-barres

Code Gewiss GW49737

Code Gewiss GW49738

Code Gewiss GW49733

Pour structures (mm) P=600 Châssis ouvert

Code Gewiss GW49734

Pour structures (mm) P=800 Châssis ouvert

Pour porte-barres GW49670 - GW49671 - GW49672 - GW49676

Code Gewiss GW49735

Pour structures (mm) P=600 Châssis fermé

Code Gewiss GW49736

Pour structures (mm) P=800 Châssis fermé

Code Gewiss GW49731

Pour structures (mm) LxP=600x600/800

Code Gewiss GW49732

Pour structures (mm) LxP=850x600/800

Barres Haut/bas structure ou gaines à câbles int./ext.

Paire de traverses de support pour jeux de barres plates en horizontal

Code Gewiss

Barres

Position de montage

Pour structures (mm)

Pour porte-barres

Code Gewiss GW49749

Barres Haut/bas structure ou gaines à câbles int./ext.

Code Gewiss GW49720

Code Gewiss GW49741

Pour structures (mm) P=600 Châssis ouvert

Code Gewiss GW49742

Pour structures (mm) P=800 Châssis ouvert

Code Gewiss GW49743

Pour structures (mm) P=600 Châssis fermé

Code Gewiss GW49744

Pour structures (mm) P=800 Châssis fermé

Barres Horizontal à toute hauteur gaine int/ext.

Code Gewiss GW49739

Barres Horizontal à toute hauteur gaine int/ext.

Code Gewiss GW49740

Pour porte-barres GW49670 - GW49671 - GW49672 - GW49676

Feuillards flexibles

Barres flexibles - Longueur : 2 mètres par pièce

Code Gewiss

Courant nominal

Quantité

Dimensions (mm)

Section (mm²)

Code Gewiss GW47651

Courant nominal 125 A

Dimensions (mm) 2x15,5x0,8

Section (mm²) 24,8

Code Gewiss GW47652

Courant nominal 250 A

Dimensions (mm) 3x20x1

Section (mm²) 60

Code Gewiss GW47653

Dimensions (mm) 5x20x1

Section (mm²) 100

Code Gewiss GW47654

Dimensions (mm) 5x32x1

Section (mm²) 160

Code Gewiss GW47655

Courant nominal 1000 A

Dimensions (mm) 8x40x1

Section (mm²) 320

Code Gewiss GW47656

Courant nominal 1250 A

Dimensions (mm) 10x50x1

Section (mm²) 500
