Série 68 ASC Coffrets et armoires d'alimentation provisoire

Série 68 ASC Coffrets et armoires d'alimentation provisoire

La gamme 68 ASC offre un choix important de coffrets et armoires câblés et certifiés selon la norme EN 61439-4 conçus pour répondre à tous les besoins d’électrification des installations temporaires, des plus simples aux plus importantes. La gamme alimentation provisoire est proposée en version standard catalogue, pour des produits disponibles en stock, dans de nombreuses configurations: nombre et type de prises, dispositifs de protection, puissance délivrable, mode de raccordement, etc… ainsi qu’en version sur-mesure qui permet la personnalisation du produit aux besoins de l’installation.

Armoires de distribution chantiers BTP et installations temporaires

Branchement et comptage

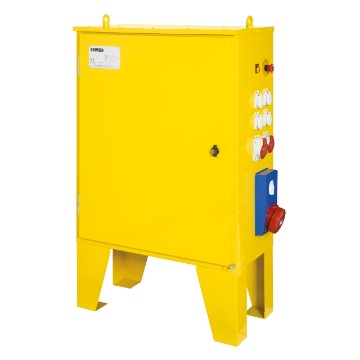

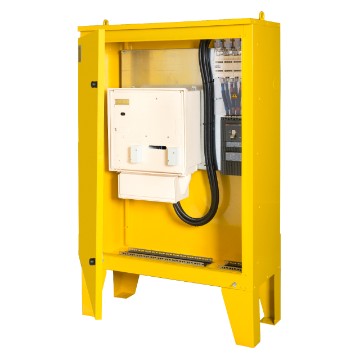

Armoires de branchement tri+neutre 400 V tarif jaune - IP44 montée sur pied Sans compteur

Armoires de branchement tri+neutre 400 V tarif jaune - IP44 montée sur pied Sans compteur

Code Gewiss

Courant nominal (A)

Plage de réglage (A)

P. max souscrite (kVA)

Bloc différentiel réglable (A)

Code Gewiss FR60341

Courant nominal (A) 100

Plage de réglage (A) 40 à 100

P. max souscrite (kVA) 60

Bloc différentiel réglable (A) 0,03 à 3

Code Gewiss FR60342

Courant nominal (A) 160

Plage de réglage (A) 64 à 160

P. max souscrite (kVA) 96

Bloc différentiel réglable (A) 0,03 à 3

Code Gewiss FR60343

Courant nominal (A) 250

Plage de réglage (A) 100 à 250

P. max souscrite (kVA) 150

Bloc différentiel réglable (A) 0,03 à 10

Code Gewiss FR60344

Courant nominal (A) 400

Plage de réglage (A) 160 à 400

P. max souscrite (kVA) 240

Bloc différentiel réglable (A) 0,03 à 10

ÉQUIPEMENTS ET NOTES

Armoires de branchement tri+neutre 400 V tarif jaune - IP44 montée sur pied Avec compteur électronique fourni posé

Armoires de branchement tri+neutre 400 V tarif jaune - IP44 montée sur pied Avec compteur électronique fourni posé

Code Gewiss

Courant nominal (A)

Plage de réglage (A)

P. max souscrite (kVA)

Bloc différentiel réglable (A)

Code Gewiss FR60347

Courant nominal (A) 100

Plage de réglage (A) 40 à 100

P. max souscrite (kVA) 60

Bloc différentiel réglable (A) 0,03 à 3

Code Gewiss FR60348

Courant nominal (A) 160

Plage de réglage (A) 64 à 160

P. max souscrite (kVA) 96

Bloc différentiel réglable (A) 0,03 à 3

Code Gewiss FR60349

Courant nominal (A) 250

Plage de réglage (A) 100 à 250

P. max souscrite (kVA) 150

Bloc différentiel réglable (A) 0,03 à 10

Code Gewiss FR60350

Courant nominal (A) 400

Plage de réglage (A) 160 à 400

P. max souscrite (kVA) 240

Bloc différentiel réglable (A) 0,03 à 10

ÉQUIPEMENTS ET NOTES

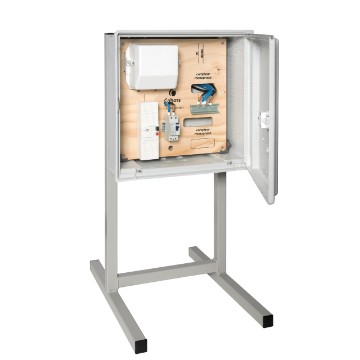

Coffret de branchement tarif bleu - IP43

Coffret de branchement tarif bleu - IP43

Code Gewiss

Disjoncteur branchement

Plage de réglage (A)

P. max souscrite (kVA)

Interrupteur différentiel 30mA

Code Gewiss FR60335

Disjoncteur branchement Mono 230 V

Plage de réglage (A) 30/45/60 A

P. max souscrite (kVA) 12

Interrupteur différentiel 30mA 2P 63 A

Code Gewiss FR60336

Disjoncteur branchement Tri+N 400 V

Plage de réglage (A) 30/45/60 A

P. max souscrite (kVA) 36

Interrupteur différentiel 30mA 4P 63 A

ÉQUIPEMENTS ET NOTES

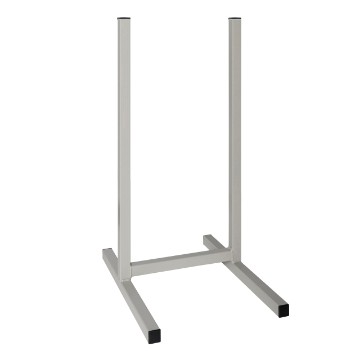

Pied support coffrets tarif bleu

Pied support coffrets tarif bleu

Code Gewiss

Adapté pour

Code Gewiss FR60337

Adapté pour Hauteur 1000 mm

ÉQUIPEMENTS ET NOTES

Répartition - distribution départ grue

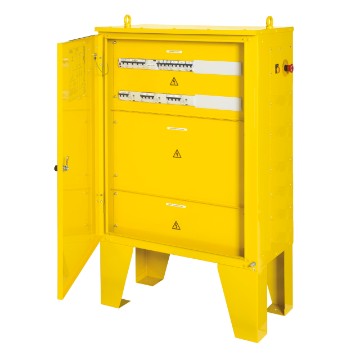

Armoire de répartition tri + neutre 400 V - IP44 montée sur pied

Armoire de répartition tri + neutre 400 V - IP44 montée sur pied

Code Gewiss

Courant nominal (A)

Départ DIV 4x32A 30mA

Départ DIV 4x40A 300mA

Départ DIV 4x63A 300mA

Départ GRUE 4P Diff. réglable

Code Gewiss FR60345

Courant nominal (A) 250

Départ DIV 4x32A 30mA 1

Départ DIV 4x40A 300mA 1

Départ DIV 4x63A 300mA 2

Départ GRUE 4P Diff. réglable 1x160 A

Code Gewiss FR60346

Courant nominal (A) 400

Départ DIV 4x32A 30mA 1

Départ DIV 4x40A 300mA 1

Départ DIV 4x63A 300mA 3

Départ GRUE 4P Diff. réglable 1x125 A + 1x160 A

ÉQUIPEMENTS ET NOTES

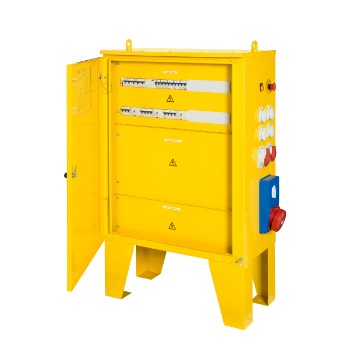

Armoire de distribution départ grue tri+neutre 400 V - IP44 montée sur pied

Armoire de distribution départ grue tri+neutre 400 V - IP44 montée sur pied

Code Gewiss

Socle PC 2P+T 16A

Socle PC 3P+T 16A

Socle PC 3P+T 32A

Socle PC 3P+T 63A

Socle PC 3P+N+T 63A

Départ DIV 4x40A 300mA

Départ GRUE 4P Diff. réglable

Code Gewiss FR60365

Socle PC 2P+T 16A 3

Socle PC 3P+T 16A 2

Socle PC 3P+T 32A 1

Socle PC 3P+T 63A -

Socle PC 3P+N+T 63A -

Départ DIV 4x40A 300mA 1

Départ GRUE 4P Diff. réglable 1x100 A

Code Gewiss FR60366

Socle PC 2P+T 16A 3

Socle PC 3P+T 16A 2

Socle PC 3P+T 32A 1

Socle PC 3P+T 63A 1

Socle PC 3P+N+T 63A -

Départ DIV 4x40A 300mA 1

Départ GRUE 4P Diff. réglable 1x160 A

Code Gewiss FR60367

Socle PC 2P+T 16A 4

Socle PC 3P+T 16A 2

Socle PC 3P+T 32A 1

Socle PC 3P+T 63A -

Socle PC 3P+N+T 63A 1

Départ DIV 4x40A 300mA 1

Départ GRUE 4P Diff. réglable 1x125 A

ÉQUIPEMENTS ET NOTES

Courant nominal (A):
FR60365: 160.
FR60366, FR60367: 250.
PROTECTIONS:
FR60365:
1 interrupteur-sectionneur 4P 160A de coupure générale.
1 interrupteur différentiel 4P 25A 30mA type AC pour les socles de prise 16A.
3 x disjoncteur magnétothermique 1P+N 16A courbe C pour 3 socles de prise 2P+T 16A 230V.
1 interrupteur différentiel 4P 63A 30mA type AC pour les socles de prise 16 et 32A.
2 x disjoncteur magnétothermique 3P 16A courbe C pour 2 socles de prise 3P+T 16A 400V.
1 x disjoncteur magnétothermique 3P 32A courbe C pour socle de prise 3P+T 32A 400V.
1 x disjoncteur magnétothermique 4P 40A courbe C + bloc différentiel 300mA type AC pour départ DIVERS.
1 x disjoncteur magnétothermique MTX 160c type B (PdC: 16kA) 4P 100A + bloc différentiel réglable 0,03 à 3A / 0 à 3 sec. pour départ GRUE.
FR60366:
1 interrupteur-sectionneur 4P 250A de coupure générale.
1 interrupteur différentiel 4P 25A 30mA type AC pour les socles de prise 16A.
3 x disjoncteur magnétothermique 1P+N 16A courbe C pour 3 socles de prise 2P+T 16A 230V.
1 interrupteur différentiel 4P 63A 30mA type AC pour les socles de prise 16 et 32A.
2 x disjoncteur magnétothermique 3P 16A courbe C pour 2 socles de prise 3P+T 16A 400V.
1 x disjoncteur magnétothermique 3P 32A courbe C pour socle de prise 3P+T 32A 400V.
1 x disjoncteur magnétothermique 3P 63A courbe C + bloc différentiel 30mA type AC pour socle de prise 3P+t 63A 400V.
1 x disjoncteur magnétothermique 4P 40A courbe C + bloc différentiel 300mA type AC pour départ DIVERS.
1 x disjoncteur magnétothermique MTX 160c type B (PdC: 16kA) 4P 160A + bloc différentiel réglable 0,03 à 3A / 0 à 3 sec. pour départ GRUE.
FR60367:
1 interrupteur-sectionneur 4P 250A de coupure générale.
1 interrupteur différentiel 4P 63A 30mA type AC pour les socles de prise 16A et 32A.
2 x disjoncteur magnétothermique 1P+N 16A courbe C pour 4 socles de prise 2P+T 16A 230V.
1 x disjoncteur magnétothermique 3P 16A courbe C pour 2 socles de prise 3P+T 16A 400V.
1 x disjoncteur magnétothermique 3P 32A courbe C pour socle de prise 3P+T 32A 400V.
1 x disjoncteur magnétothermique 4P 63A courbe C + bloc différentiel 30mA type AC pour socle de prise 3P+N+T 63A 400V.
1 x disjoncteur magnétothermique 4P 40A courbe C + bloc différentiel 300mA type AC pour départ DIVERS.
1 x disjoncteur magnétothermique MTX 160c type B (PdC: 16kA) 4P 125A + bloc différentiel réglable 0,03 à 3A / 0 à 3 sec. pour départ GRUE.
ÉQUIPEMENT:
FR60365:
Arrivée sur bornier 3P+N 95 mm².
Coup de poing d’arrêt d’urgence; voyant triled de présence tension amont; voyant extérieur «en service».
Bornier départ grue 3P+N 50 mm²; bornier départ divers 3P+N 16 mm².
Entrée des câbles par plaque passe-câbles.
FR60366:
Arrivée sur bornier 3P+N 150 mm².
Coup de poing d’arrêt d’urgence; voyant triled de présence tension amont; voyant extérieur «en

Alimentation

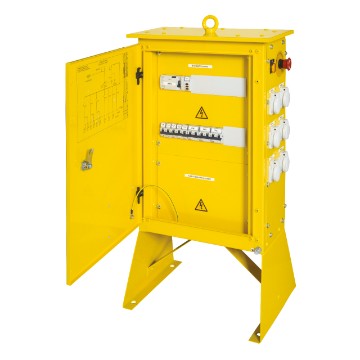

Armoire d’alimentation tri+neutre 400 V - IP44 montée sur pied

Armoire d’alimentation tri+neutre 400 V - IP44 montée sur pied

Code Gewiss

Socle PC 2P+T 16A

Socle PC 3P+T 16A

Socle PC 3P+T 32A

Socle PC 3P+N+T 32A

Socle PC 3P+T 63A

Départ ECL 2x10A

Départ DIV 4x40A 300mA

Code Gewiss FR60351

Socle PC 2P+T 16A 4

Socle PC 3P+T 16A 1

Socle PC 3P+T 32A 1

Socle PC 3P+N+T 32A 1

Socle PC 3P+T 63A -

Départ ECL 2x10A 1

Départ DIV 4x40A 300mA 1

Code Gewiss FR60352

Socle PC 2P+T 16A 4

Socle PC 3P+T 16A 1

Socle PC 3P+T 32A 1

Socle PC 3P+N+T 32A -

Socle PC 3P+T 63A 1

Départ ECL 2x10A 1

Départ DIV 4x40A 300mA 2

ÉQUIPEMENTS ET NOTES

Courant nominal (A):
FR60351: 63.
FR60352: 125.
PROTECTIONS:
FR60351:
1 disjoncteur magnétothermique 4P 63A courbe C de coupure et de protection générales.
1 interrupteur différentiel 4P 40A 30mA type AC pour les socles de prise 16A.
2 x disjoncteur magnétothermique 1P+N 16A courbe C pour 4 socles de prise 2P+T 16A 230V.
1 x disjoncteur magnétothermique 3P 16A courbe C pour socle de prise 3P+T 16A 400V.
1 interrupteur différentiel 4P 63A 30mA type AC pour les socles de prise 32A.
1 x disjoncteur magnétothermique 3P 32A courbe C pour socle de prise 3P+T 32A 400V.
1 x disjoncteur magnétothermique 4P 32A courbe C pour socle de prise 3P+N+T 32A 400V.
1 x disjoncteur magnétothermique 1P+N 10A courbe C pour départ ECLAIRAGE.
1 x disjoncteur magnétothermique 4P 40A courbe C + bloc différentiel 300mA type AC pour départ DIVERS.
FR60352:
1 disjoncteur magnétothermique 4P 125A courbe C de coupure et de protection générales.
1 interrupteur différentiel 4P 63A 30mA type AC pour les socles de prise 16 et 32A.
2 x disjoncteur magnétothermique 1P+N 16A courbe C pour 4 socles de prise 2P+T 16A 230V.
1 x disjoncteur magnétothermique 3P 16A courbe C pour socle de prise 3P+T 16A 400V.
1 x disjoncteur magnétothermique 3P 32A courbe C pour socle de prise 3P+T 32A 400V.
1 x disjoncteur magnétothermique 3P 63A courbe C + bloc différentiel 30mA type AC pour socle de prise 3P+t 63A 400V.
1 x disjoncteur magnétothermique 1P+N 10A courbe C pour départ ECLAIRAGE.
2 x disjoncteur magnétothermique 4P 40A courbe C + bloc différentiel 300mA type AC pour 2 départs DIVERS.
ÉQUIPEMENT:
FR60351:
Arrivée sur bornier double 3P+N 35 mm².
Coup de poing d’arrêt d’urgence; voyant triled de présence tension amont; voyant extérieur «en service».
Bornier éclairage 1P+N 2,5 mm²; bornier départ divers 3P+N 16 mm²;.
Entrée des câbles par plaque passe-câbles.
FR60352:
Arrivée sur bornier 3P+N 95 mm².
Coup de poing d’arrêt d’urgence; voyant triled de présence tension amont; voyant extérieur «en service»;.
Bornier éclairage 1P+N 2,5 mm²; 2 borniers départ divers 3P+N 16 mm²;.
Entrée des câbles par plaque passe-câbles.
DIMENSIONS:
FR60351: LxHxP: 845x450x330 mm.
FR60352: LxHxP: 1300x850x450 mm.

Distribution

Armoire de distribution tri+neutre 400 V - IP44 montée sur pied

Armoire de distribution tri+neutre 400 V - IP44 montée sur pied

Code Gewiss

Courant nominal (A)

Socle PC 2P+T 16A

Socle PC 3P+T 16A

Socle PC 3P+T 32A

Départ ECL 2x10A

Code Gewiss FR60353

Courant nominal (A) 40

Socle PC 2P+T 16A 6

Socle PC 3P+T 16A 2

Socle PC 3P+T 32A -

Départ ECL 2x10A 1

Code Gewiss FR60354

Courant nominal (A) 63

Socle PC 2P+T 16A 6

Socle PC 3P+T 16A 2

Socle PC 3P+T 32A 1

Départ ECL 2x10A 1

Code Gewiss FR60355

Courant nominal (A) 63

Socle PC 2P+T 16A 4

Socle PC 3P+T 16A 3

Socle PC 3P+T 32A 1

Départ ECL 2x10A 1

ÉQUIPEMENTS ET NOTES

Cantonnement

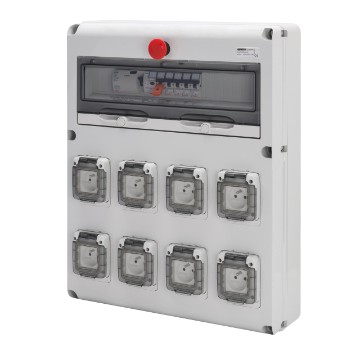

Armoire cantonnement tri+neutre 400 V - IP44 montée sur pied

Armoire cantonnement tri+neutre 400 V - IP44 montée sur pied

Code Gewiss

Courant nominal (A)

Départ CNT 2x20A

Départ DIV 4x32A

Socle PC 2P+T 16A

Code Gewiss FR60361

Courant nominal (A) 40

Départ CNT 2x20A 6

Départ DIV 4x32A -

Socle PC 2P+T 16A 3

Code Gewiss FR60362

Courant nominal (A) 63

Départ CNT 2x20A 6

Départ DIV 4x32A 1

Socle PC 2P+T 16A 3

ÉQUIPEMENTS ET NOTES

68 Q-DIN - Coffrets câblés chantiers BTP et installations temporaires

Q-DIN 5 - Coffrets de prises mobiles

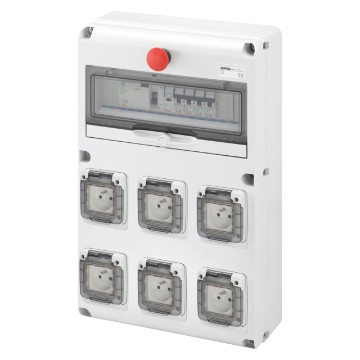

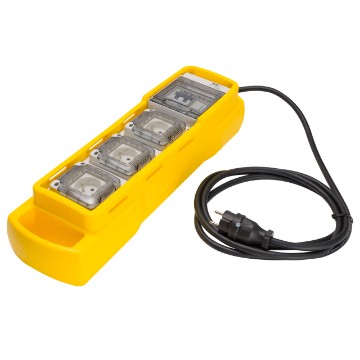

Coffret étanche Q-DIN 5 ASC avec câble et fiche NF - IP65

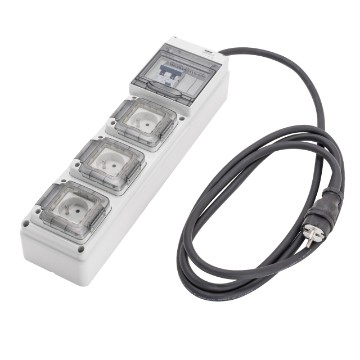

Coffret étanche Q-DIN 5 ASC avec câble et fiche NF - IP65

Code Gewiss

Prise NF 2P+T 16 A

Code Gewiss FR60151N

Prise NF 2P+T 16 A 3

ÉQUIPEMENTS ET NOTES

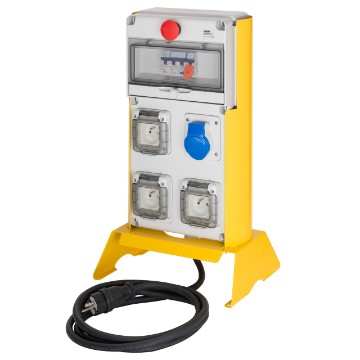

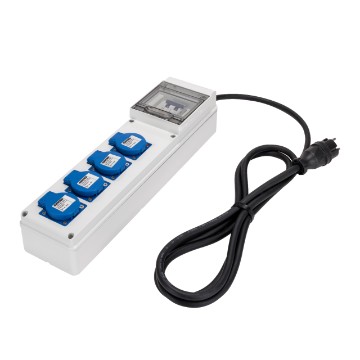

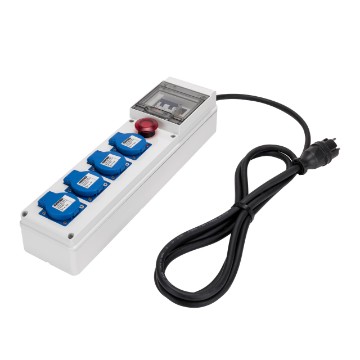

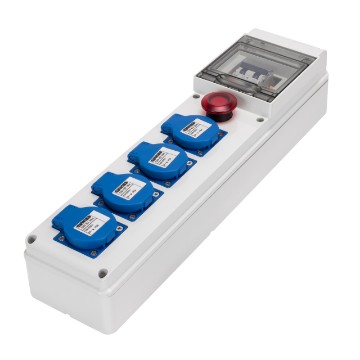

Coffret de prise Q-DIN 5 pour les chantiers BTP avec câble et fiche NF - Monophasé 16 A - IP44

Coffret de prise Q-DIN 5 pour les chantiers BTP avec câble et fiche NF - Monophasé 16 A - IP44

Code Gewiss

Puissance

Prise NF 2P+T 16 A

Code Gewiss FR60331

Puissance 3,5 kVA

Prise NF 2P+T 16 A 4

ÉQUIPEMENTS ET NOTES

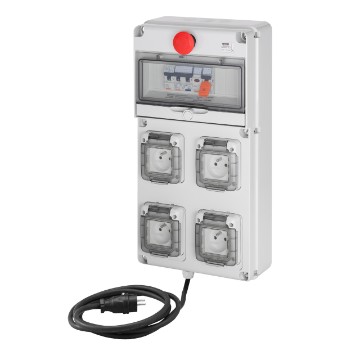

Coffret de prise Q-DIN 5 pour les chantiers BTP avec câble et fiche NF - Monophasé 16 A - IP44

Coffret de prise Q-DIN 5 pour les chantiers BTP avec câble et fiche NF - Monophasé 16 A - IP44

Code Gewiss

Puissance

Prise NF 2P+T 16 A

Code Gewiss FR60332

Puissance 3,5 kVA

Prise NF 2P+T 16 A 4

Code Gewiss FR60332P

Puissance 3,5 kVA

Prise NF 2P+T 16 A 4

ÉQUIPEMENTS ET NOTES

Coffret de prise Q-DIN 5 pour les chantiers BTP alimentation directe - Monophasé 16 A - IP44

Coffret de prise Q-DIN 5 pour les chantiers BTP alimentation directe - Monophasé 16 A - IP44

Code Gewiss

Puissance

Prise NF 2P+T 16 A

Code Gewiss FR60356

Puissance 3,5 kVA

Prise NF 2P+T 16 A 4

ÉQUIPEMENTS ET NOTES

Q-DIN 10 - Coffrets de prises mobiles

Coffret étanche Q-DIN 10 ASC avec câble et fiche NF - IP65

Coffret étanche Q-DIN 10 ASC avec câble et fiche NF - IP65

Code Gewiss

Prise NF 2P+T 16 A

Code Gewiss FR60223N

Prise NF 2P+T 16 A 4

ÉQUIPEMENTS ET NOTES

Coffret étanche Q-DIN 10 ASC - IP65

Coffret étanche Q-DIN 10 ASC - IP65

Code Gewiss

Prise NF 2P+T 16 A

Code Gewiss FR60225N

Prise NF 2P+T 16 A 4

ÉQUIPEMENTS ET NOTES

Coffret étanche Q-DIN 10 ASC avec câble et fiche NF - IP65

Coffret étanche Q-DIN 10 ASC avec câble et fiche NF - IP65

Code Gewiss

Prise NF 2P+T 16 A

Code Gewiss FR60226N

Prise NF 2P+T 16 A 4

ÉQUIPEMENTS ET NOTES

Coffret étanche Q-DIN 10 ASC avec câble et fiche NF - IP44 - avec support multifonction

Coffret étanche Q-DIN 10 ASC avec câble et fiche NF - IP44 - avec support multifonction

Code Gewiss

Prise NF 2P+T 16 A

Prise 2P+T 16 A - IEC 309

Code Gewiss FR60297N

Prise NF 2P+T 16 A 3

Prise 2P+T 16 A - IEC 309 1

ÉQUIPEMENTS ET NOTES

Coffret étanche Q-DIN 10 ASC - IP65

Coffret étanche Q-DIN 10 ASC - IP65

Code Gewiss

Prise NF 2P+T 16 A

Code Gewiss FR60148N

Prise NF 2P+T 16 A 4

ÉQUIPEMENTS ET NOTES

Coffret étanche Q-DIN 10 ASC - IP44

Coffret étanche Q-DIN 10 ASC - IP44

Code Gewiss

Prise NF 2P+T 16 A

Prise 3P+N+T 16 A - IEC 309

Code Gewiss FR60228N

Prise NF 2P+T 16 A 3

Prise 3P+N+T 16 A - IEC 309 1

ÉQUIPEMENTS ET NOTES

Coffret étanche Q-DIN 10 ASC - IP65

Coffret étanche Q-DIN 10 ASC - IP65

Code Gewiss

Prise NF 2P+T 16 A

Code Gewiss FR60227N

Prise NF 2P+T 16 A 4

ÉQUIPEMENTS ET NOTES

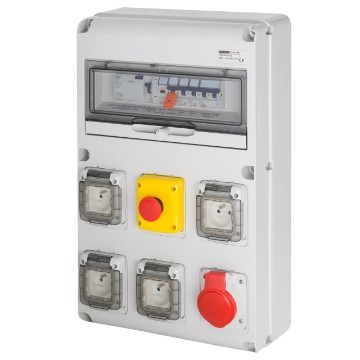

Coffrets de prises Q-DIN 10 pour les chantier BTP - Triphasé+neutre 40 A - IP44

Coffrets de prises Q-DIN 10 pour les chantier BTP - Triphasé+neutre 40 A - IP44

Code Gewiss

Puissance

Prise NF 2P+T 16 A

Prise 3P+N+T 16 A - IEC 309

Prise 3P+N+T 32 A - IEC 309

Code Gewiss FR60333

Puissance 26 kVA

Prise NF 2P+T 16 A 4

Prise 3P+N+T 16 A - IEC 309 1

Prise 3P+N+T 32 A - IEC 309 -

Code Gewiss FR60334

Puissance 26 kVA

Prise NF 2P+T 16 A 4

Prise 3P+N+T 16 A - IEC 309 -

Prise 3P+N+T 32 A - IEC 309 1

Code Gewiss FR60334P

Puissance 26 kVA

Prise NF 2P+T 16 A 4

Prise 3P+N+T 16 A - IEC 309 -

Prise 3P+N+T 32 A - IEC 309 1

ÉQUIPEMENTS ET NOTES

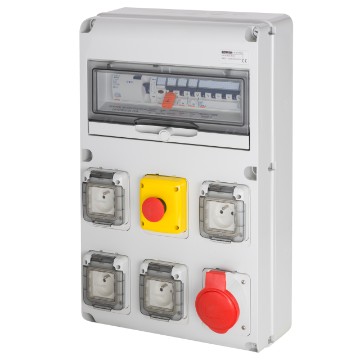

Coffrets de prises Q-DIN 10 pour les chantier BTP - Triphasé+neutre 63 A - IP44

Coffrets de prises Q-DIN 10 pour les chantier BTP - Triphasé+neutre 63 A - IP44

Code Gewiss

Puissance

Prise NF 2P+T 16 A

Prise 3P+N+T 16 A - IEC 309

Prise 3P+N+T 32 A - IEC 309

Code Gewiss FR60357

Puissance 40 kVA

Prise NF 2P+T 16 A 3

Prise 3P+N+T 16 A - IEC 309 1

Prise 3P+N+T 32 A - IEC 309 1

ÉQUIPEMENTS ET NOTES

Q-DIN 14 - Coffrets de prises mobiles

Coffret étanche Q-DIN 14 ASC avec câble et fiche NF - IP65

Coffret étanche Q-DIN 14 ASC avec câble et fiche NF - IP65

Code Gewiss

Prise NF 2P+T 16 A

Code Gewiss FR60152N

Prise NF 2P+T 16 A 6

ÉQUIPEMENTS ET NOTES

Coffret étanche Q-DIN 14 ASC - IP65

Coffret étanche Q-DIN 14 ASC - IP65

Code Gewiss

Prise NF 2P+T 16 A

Code Gewiss FR60153N

Prise NF 2P+T 16 A 6

ÉQUIPEMENTS ET NOTES

Coffret protégé Q-DIN 14 ASC - IP44

Coffret protégé Q-DIN 14 ASC - IP44

Code Gewiss

Prise NF 2P+T 16 A

Prise NF 3P+T 20A

Code Gewiss FR60229N

Prise NF 2P+T 16 A 4

Prise NF 3P+T 20A 1

ÉQUIPEMENTS ET NOTES

Coffret protégé Q-DIN 14 ASC avec câble et fiche NF - IP44

Coffret protégé Q-DIN 14 ASC avec câble et fiche NF - IP44

Code Gewiss

Prise NF 2P+T 16 A

Prise NF 3P+T 20A

Code Gewiss FR60230N

Prise NF 2P+T 16 A 4

Prise NF 3P+T 20A 1

ÉQUIPEMENTS ET NOTES

Coffret protégé Q-DIN 14 ASC - IP44

Coffret protégé Q-DIN 14 ASC - IP44

Code Gewiss

Prise NF 2P+T 16 A

Prise NF 3P+T 20A

Code Gewiss FR60156N

Prise NF 2P+T 16 A 4

Prise NF 3P+T 20A 1

ÉQUIPEMENTS ET NOTES

Coffret étanche Q-DIN 14 ASC - IP44

Coffret étanche Q-DIN 14 ASC - IP44

Code Gewiss

Prise NF 2P+T 16 A

Prise NF 3P+N+T 20A

Code Gewiss FR60147N

Prise NF 2P+T 16 A 4

Prise NF 3P+N+T 20A 1

ÉQUIPEMENTS ET NOTES

Coffret protégé Q-DIN 14 ASC - IP44

Coffret protégé Q-DIN 14 ASC - IP44

Code Gewiss

Prise NF 2P+T 16 A

Prise 3P+T 16 A - IEC 309

Prise 3P+N+T 16 A - IEC 309

Code Gewiss FR60236N

Prise NF 2P+T 16 A 4

Prise 3P+T 16 A - IEC 309 1

Prise 3P+N+T 16 A - IEC 309 -

Code Gewiss FR60154N

Prise NF 2P+T 16 A 4

Prise 3P+T 16 A - IEC 309 -

Prise 3P+N+T 16 A - IEC 309 1

ÉQUIPEMENTS ET NOTES

Coffret protégé Q-DIN 14 ASC - IP44

Coffret protégé Q-DIN 14 ASC - IP44

Code Gewiss

Prise NF 2P+T 16 A

Prise 3P+T 32 A - IEC 309

Prise 3P+N+T 32 A - IEC 309

Code Gewiss FR60232N

Prise NF 2P+T 16 A 4

Prise 3P+T 32 A - IEC 309 1

Prise 3P+N+T 32 A - IEC 309 -

Code Gewiss FR60155N

Prise NF 2P+T 16 A 4

Prise 3P+T 32 A - IEC 309 -

Prise 3P+N+T 32 A - IEC 309 1

ÉQUIPEMENTS ET NOTES

Coffret protégé Q-DIN 14 ASC - IP44

Coffret protégé Q-DIN 14 ASC - IP44

Code Gewiss

Prise NF 2P+T 16 A

Prise 3P+N+T 16 A - IEC 309

Prise 3P+N+T 32 A - IEC 309

Code Gewiss FR60234N

Prise NF 2P+T 16 A 3

Prise 3P+N+T 16 A - IEC 309 1

Prise 3P+N+T 32 A - IEC 309 1

ÉQUIPEMENTS ET NOTES

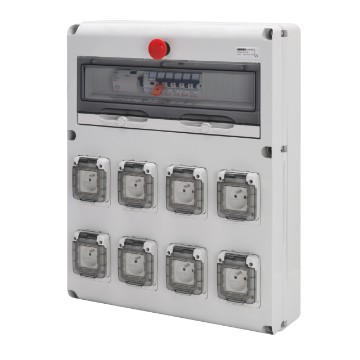

Q-DIN 20 - Coffrets de prises mobiles

Coffret étanche Q-DIN 20 ASC - IP65

Coffret étanche Q-DIN 20 ASC - IP65

Code Gewiss

Prise NF 2P+T 16 A

Code Gewiss FR60235N

Prise NF 2P+T 16 A 8

ÉQUIPEMENTS ET NOTES

Coffret protégé Q-DIN 20 ASC - IP44

Coffret protégé Q-DIN 20 ASC - IP44

Code Gewiss

Prise NF 2P+T 16 A

Prise 3P+T 16 A - IEC 309

Code Gewiss FR60158N

Prise NF 2P+T 16 A 4

Prise 3P+T 16 A - IEC 309 2

ÉQUIPEMENTS ET NOTES

Coffret protégé Q-DIN 20 ASC - IP44

Coffret protégé Q-DIN 20 ASC - IP44

Code Gewiss

Prise NF 2P+T 16 A

Prise 3P+T 16 A - IEC 309

Prise 3P+T 32 A - IEC 309

Code Gewiss FR60159N

Prise NF 2P+T 16 A 3

Prise 3P+T 16 A - IEC 309 2

Prise 3P+T 32 A - IEC 309 1

ÉQUIPEMENTS ET NOTES

Coffret protégé Q-DIN 20 ASC - IP44

Coffret protégé Q-DIN 20 ASC - IP44

Code Gewiss

Prise NF 2P+T 16 A

Prise 2P+T 16 A - IEC 309

Prise 3P+N+T 16 A - IEC 309

Prise 3P+N+T 32 A - IEC 309

Code Gewiss FR60238N

Prise NF 2P+T 16 A 4

Prise 2P+T 16 A - IEC 309 1

Prise 3P+N+T 16 A - IEC 309 2

Prise 3P+N+T 32 A - IEC 309 -

Code Gewiss FR60239N

Prise NF 2P+T 16 A 4

Prise 2P+T 16 A - IEC 309 1

Prise 3P+N+T 16 A - IEC 309 1

Prise 3P+N+T 32 A - IEC 309 1

ÉQUIPEMENTS ET NOTES

Compléments techniques

Support en tube métallique jaune de sécurité avec enrouleur de câble jusqu'à 20 m

Support en tube métallique jaune de sécurité avec enrouleur de câble jusqu'à 20 m

Code Gewiss

Dim. externes LxHxP (mm)

Pour coffret type

Code Gewiss GW68431

Dim. externes LxHxP (mm) 350x715x435

Pour coffret type Q-DIN 10

Code Gewiss GW68433

Dim. externes LxHxP (mm) 350x770x520

Pour coffret type Q-DIN 14/20

ÉQUIPEMENTS ET NOTES

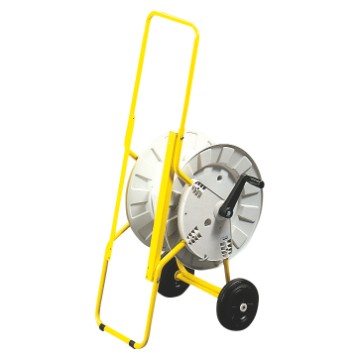

Chariot en tube métallique jaune de sécurité équipé de deux roues et d'un enrouleur de câble à tambour rotatif jusqu'à 50 m

Chariot en tube métallique jaune de sécurité équipé de deux roues et d'un enrouleur de câble à tambour rotatif jusqu'à 50 m

Code Gewiss

Dim. externes LxHxP (mm)

Pour coffret type

Code Gewiss GW68432

Dim. externes LxHxP (mm) 495x1000x605

Pour coffret type Q-DIN 14/20

ÉQUIPEMENTS ET NOTES

Support métallique multifonction

Support métallique multifonction

Code Gewiss

Dim. externes LxHxP (mm)

Pour coffret type

Code Gewiss FR60278N

Dim. externes LxHxP (mm) 290x515x215

Pour coffret type Q-DIN 10

Code Gewiss FR60279N

Dim. externes LxHxP (mm) 390x605x255

Pour coffret type Q-DIN 14

ÉQUIPEMENTS ET NOTES

Kit support pour poteau pour coffrets 68 Q-DIN

Kit support pour poteau pour coffrets 68 Q-DIN

Code Gewiss

Pour Q-DIN

Charge max supportée (kg)

Code Gewiss GW46552

Charge max supportée (kg) 12

Code Gewiss GW46553

Charge max supportée (kg) 125

ÉQUIPEMENTS ET NOTES

Pattes pour fixation des coffrets en saillie

Pattes pour fixation des coffrets en saillie

Code Gewiss

Matière

Pour Q-DIN

Fournitures

Code Gewiss GW44621

Matière Isolant

Fournitures Vis de fixation auto-taraudeuses

Code Gewiss GW46446

Matière Acier zingué

Pour Q-DIN 10/14/20

Fournitures Vis de fixation auto-taraudeuses

Code Gewiss GW46451

Matière Acier inox

Pour Q-DIN 10/14/20

Fournitures Vis de fixation auto-taraudeuses

ÉQUIPEMENTS ET NOTES

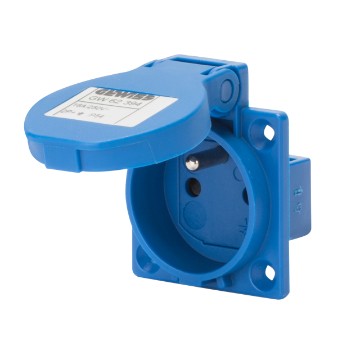

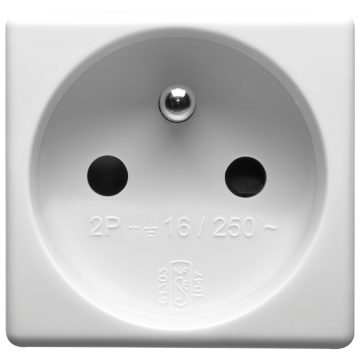

Prise en brochage domestique standard - IP54

Prise en brochage domestique standard - IP54

Code Gewiss

Standard

Nombre de pôles

Courant nominal (A)

Tension nominale

Coloris

Fréquence

Dimensions calotte (mm)

Code Gewiss GW62393

Standard Allemand

Nombre de pôles 2P+T

Courant nominal (A) 16

Tension nominale 230 V

Fréquence 50/60 Hz

Dimensions calotte (mm) 50x50

Code Gewiss GW62392

Standard Allemand

Nombre de pôles 2P+T

Courant nominal (A) 16

Tension nominale 200 - 250 V

Fréquence 50/60 Hz

Dimensions calotte (mm) 85x75

Code Gewiss GW62394

Standard Français

Nombre de pôles 2P+T

Courant nominal (A) 16

Tension nominale 230 V

Fréquence 50/60 Hz

Dimensions calotte (mm) 50x50

ÉQUIPEMENTS ET NOTES

Bouton coup-de-poing d'arrêt d'urgence rond - Ø 40 mm

Bouton coup-de-poing d'arrêt d'urgence rond - Ø 40 mm

Code Gewiss

Fonctions

Caractéristiques

Code Gewiss GW74361

Fonctions À accrochage

Caractéristiques Non lumineux

ÉQUIPEMENTS ET NOTES

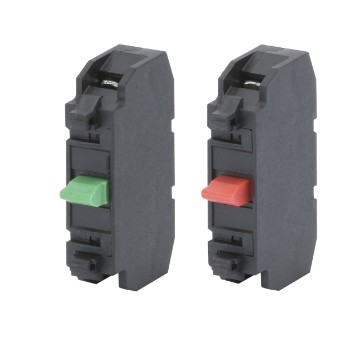

Contacts - ITH=10 A - 250 V ac

Contacts - ITH=10 A - 250 V ac

Code Gewiss

Type

Couleur

Code Gewiss GW74501

Code Gewiss GW74502

Code Gewiss GW74503

Code Gewiss GW74504

Code Gewiss GW74505

ÉQUIPEMENTS ET NOTES

Calottes étanches prépercées pour mécanismes Ø22

Calottes étanches prépercées pour mécanismes Ø22

Code Gewiss

Dimensions LxH (mm)

Adapté pour

Couleur

Code Gewiss GW66708

Dimensions LxH (mm) 75x85

Adapté pour 1 mécanisme Ø22 mm Série 74 PS

Code Gewiss GW66745

Dimensions LxH (mm) 75x85

Adapté pour 1 mécanisme Ø22 mm Série 74 PS

ÉQUIPEMENTS ET NOTES

Serrure de sécurité à cylindre

Serrure de sécurité à cylindre

Code Gewiss

Matière

Pour coffret type

Code Gewiss GW40422

Matière Métal moulé sous pression

Pour coffret type Q-DIN 10/14/20 et modules additionnels

ÉQUIPEMENTS ET NOTES

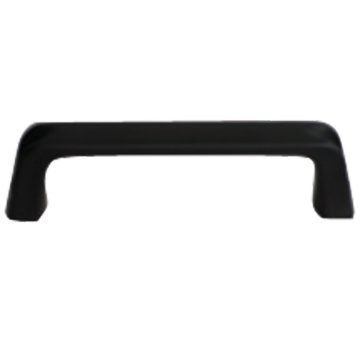

Poignée en plastique

Poignée en plastique

Code Gewiss

Pour coffrets

Code Gewiss FR60165

Pour coffrets Q-DIN

ÉQUIPEMENTS ET NOTES

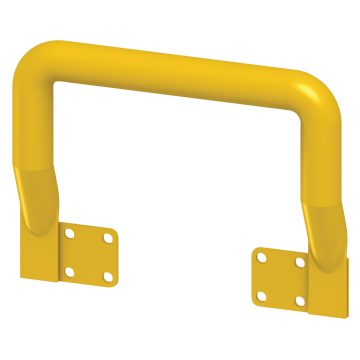

Poignée de transport Q-DIN

Poignée de transport Q-DIN

Code Gewiss

Description

Pour coffret type

Code Gewiss GW68436N

Description Poignée

Pour coffret type Q-DIN 10/14/20 et modules additionnels

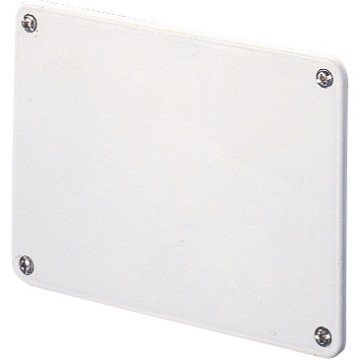

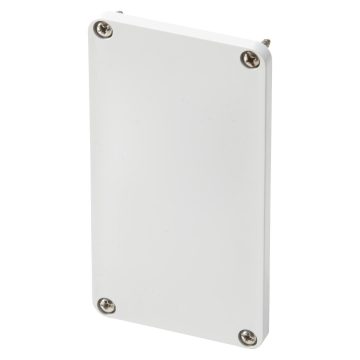

Couvercles obturateurs emplacement des prises IEC et IB verticales

Couvercles obturateurs emplacement des prises IEC et IB verticales

Code Gewiss

Description

Dimensions LxH (mm)

Code Gewiss GW68292

Description Couvercle pour IEC 309 16 A

Dimensions LxH (mm) 85x75

Code Gewiss GW68293

Description Couvercle pour IEC 309 32 A

Dimensions LxH (mm) 95x80

Code Gewiss GW68294

Description Couvercle pour IEC 309 63 A

Dimensions LxH (mm) 110x100

Code Gewiss GW66703N

Description Couvercles pour prises verrouillée verticales 16-32 A

Dimensions LxH (mm) 220x103

Code Gewiss GW66705N

Description Couvercles pour prises verrouillée verticales 63 A

Dimensions LxH (mm) 270x145

Code Gewiss GW68296

Description Couvercle pour prises domestiques std.50x50 mm

Dimensions LxH (mm) 50x50

Couvercles obturateurs pour emplacement prises IB horizontales - IP44

Couvercles obturateurs pour emplacement prises IB horizontales - IP44

Code Gewiss

Pour coffrets

Pour boîtes de fond

Pour boîtes à encastrer

Code Gewiss GW66701

Pour coffrets GW68006N/09N/19N

Pour boîtes de fond GW66676

Pour boîtes à encastrer GW66681 - GW66681PM

Code Gewiss GW66702

Pour coffrets GW68014N

Pour boîtes de fond GW66677

Pour boîtes à encastrer GW66682 - GW66682PM

Couvercle plastronné pour 2 calottes - IP67

Couvercle plastronné pour 2 calottes - IP67

Code Gewiss

Prises encastré installables

Code Gewiss GW66709N

Prises encastré installables N. 1 IEC 309 16-32 A IP44/67+N. 1 16 A MAX 3P+T ou GW27401/GW27403

ÉQUIPEMENTS ET NOTES

Plastrons adaptateurs

Plastrons adaptateurs

Code Gewiss

Adapté pour

Code Gewiss GW66715N

Adapté pour Prises verticales 16/32 A IP67

Code Gewiss GW66716N

Adapté pour Prises verticales 63 A IP67

Code Gewiss GW68281

Adapté pour Prises domestiques std 50x50 mm

ÉQUIPEMENTS ET NOTES

Calottes étanches COMBI-IN pour 2 modules série System

Calottes étanches COMBI-IN pour 2 modules série System

Code Gewiss

Dimensions LxH (mm)

Type couvercle

Indice de protection

Couleur

Code Gewiss GW27401

Dimensions LxH (mm) 75x85

Type couvercle Avec membrane

Indice de protection IP55

Couleur Gris RAL 7035

Code Gewiss GW27403

Dimensions LxH (mm) 75x85

Type couvercle Rigide IK09

Indice de protection IP65

Couleur Gris RAL 7035

ÉQUIPEMENTS ET NOTES

Prises standard Français avec éclips de sécurité - 250V~

Prises standard Français avec éclips de sécurité - 250V~

Code Gewiss

Description

Pour broches

Nb modules System

Code Gewiss GW20207

Description 2P+T - 16 A

Pour broches Ø 4 / 4,8 mm

Nb modules System 2

ÉQUIPEMENTS ET NOTES

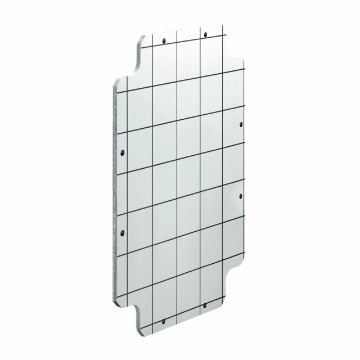

Plaques de fond en matière isolante avec vis de fixation autotaraudeuses

Plaques de fond en matière isolante avec vis de fixation autotaraudeuses

Code Gewiss

Pour Q-DIN

Code Gewiss GW44626

Code Gewiss GW44627

Code Gewiss GW44628

ÉQUIPEMENTS ET NOTES

Borniers à vis isolés bipolaires et unipolaires pour coffrets modulaires

Borniers à vis isolés bipolaires et unipolaires pour coffrets modulaires

Code Gewiss

Type

Pôle 1 (mm²)

Pôle 2 (mm²)

Adapté pour

Fixation aux supports

Code Gewiss GW40401

Type Bipolaire - Courant nominal 125 A

Pôle 1 (mm²) N (1x35) + (7x10)

Pôle 2 (mm²) T (1x35) + (7x10)

Adapté pour Q-DIN 10/14/20

Fixation aux supports Avec vis

Code Gewiss GW40402

Type Bipolaire - Courant nominal 125 A

Pôle 1 (mm²) N (3x35) + (10x10)

Pôle 2 (mm²) T (3x35) + (10x10)

Adapté pour Q-DIN 14/20

Fixation aux supports Avec vis et/ou clipsage

Code Gewiss GW40408B

Type Bipolaire - Courant nominal 80 A - IP20

Pôle 1 (mm²) N/T (2x16) + (7x10)

Pôle 2 (mm²) N/T (2x16) + (7x10)

Adapté pour Q-DIN 10/14/20

Fixation aux supports Avec vis

Code Gewiss GW40412B

Type Bipolaire - Courant nominal 80 A - IP20

Pôle 1 (mm²) N/T (3x16) + (11x10)

Pôle 2 (mm²) N/T (3x16) + (11x10)

Adapté pour Q-DIN 14/20

Fixation aux supports Avec vis et/ou clipsage

Code Gewiss GW40408U

Type Unipolaire - Courant nominal 80 A - IP20

Pôle 1 (mm²) N/T (2x16) + (7x10)

Pôle 2 (mm²) -

Adapté pour Q-DIN 10/14/20

Fixation aux supports Avec vis

Code Gewiss GW40412U

Type Unipolaire - Courant nominal 80 A - IP20

Pôle 1 (mm²) N/T (3x16) + (11x10)

Pôle 2 (mm²) -

Adapté pour Q-DIN 14/20

Fixation aux supports Avec vis et/ou clipsage

Code Gewiss GW40422U

Type Unipolaire - Courant nominal 80 A - IP20

Pôle 1 (mm²) N/T (3x16) + (29x10)

Pôle 2 (mm²) -

Adapté pour Q-DIN 14/20

Fixation aux supports Avec vis et/ou clipsage

ÉQUIPEMENTS ET NOTES

Adaptateur pour borniers à vis

Adaptateur pour borniers à vis

Code Gewiss

Adapté pour

Fixation aux supports

Code Gewiss GW40413

Adapté pour Q-DIN 14/20

Fixation aux supports Avec vis

ÉQUIPEMENTS ET NOTES

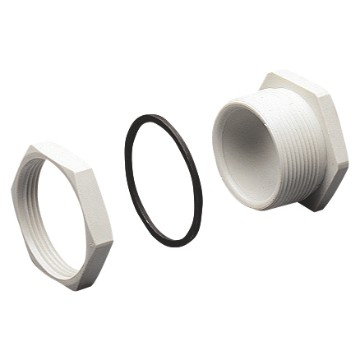

Manchon d'assemblage des coffrets 68 Q-DIN - IP65

Manchon d'assemblage des coffrets 68 Q-DIN - IP65

Code Gewiss

Description

Code Gewiss GW66673

Description Manchon - PG29

Coffrets câblés de distribution pour installations temporaires

Tableaux Q-BOX avec socles de prise IEC 309

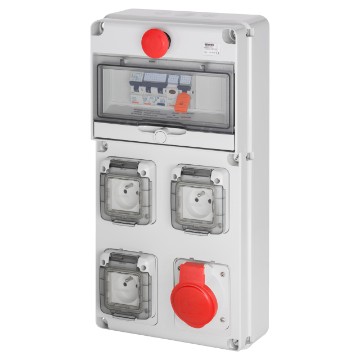

Q-BOX4 - tableaux de distribution avec prises IEC et alimentation par bornier - IP55

Q-BOX4 - tableaux de distribution avec prises IEC et alimentation par bornier - IP55

Code Gewiss

N. prises

Prise 2P+T 16 A - IEC 309

Prise 3P+T 16 A - IEC 309

Puissance distribuée (kW)

Code Gewiss GW68468

Prise 2P+T 16 A - IEC 309 12

Prise 3P+T 16 A - IEC 309 -

Puissance distribuée (kW) 12

Code Gewiss GW68469

Prise 2P+T 16 A - IEC 309 6

Prise 3P+T 16 A - IEC 309 6

Puissance distribuée (kW) 33

ÉQUIPEMENTS ET NOTES

Tableaux Q-BOX avec prises interverrouillées sans fusibles

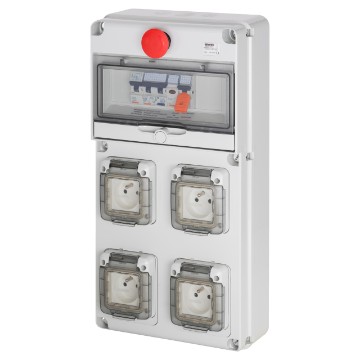

Q-BOX4 - tableaux de distribution avec prises SBF et alimentation par bornier - IP55

Q-BOX4 - tableaux de distribution avec prises SBF et alimentation par bornier - IP55

Code Gewiss

N. prises

2P+T 16 A

3P+T 16 A

3P+N+T 16 A

2P+T 32 A

3P+T 32 A

3P+N+T 32 A

Puissance distribuée (kW)

Code Gewiss GW68561

Puissance distribuée (kW) 6

Code Gewiss GW68562

Puissance distribuée (kW) 17

Code Gewiss GW68563

Puissance distribuée (kW) 17

Code Gewiss GW68564

Puissance distribuée (kW) 17

Code Gewiss GW68511

Puissance distribuée (kW) 12

Code Gewiss GW68565

Puissance distribuée (kW) 17

Code Gewiss GW68566

Puissance distribuée (kW) 17

Code Gewiss GW68567

Puissance distribuée (kW) 17

Code Gewiss GW68568

Puissance distribuée (kW) 17

Code Gewiss GW68569

Puissance distribuée (kW) 17

Code Gewiss GW68570

Puissance distribuée (kW) 17

VOIR TOUT

ÉQUIPEMENTS ET NOTES

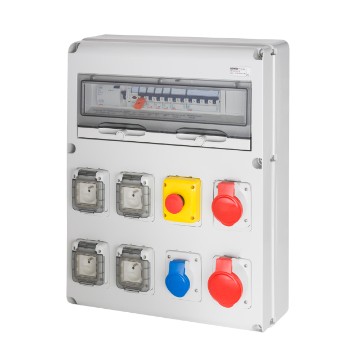

Q-BOX4 - tableaux de distribution avec prises SBF/IEC et alimentation par bornier - IP55

Q-BOX4 - tableaux de distribution avec prises SBF/IEC et alimentation par bornier - IP55

Code Gewiss

N. prises

2P+T 16 A - IEC 309

2P+T 16 A

3P+T 16 A

3P+N+T 16 A

3P+T 32 A

3P+N+T 32 A

3P+T 63 A

Puissance distribuée (kW)

Code Gewiss GW68512

2P+T 16 A - IEC 309 2

Puissance distribuée (kW) 33

Code Gewiss GW68571

2P+T 16 A - IEC 309 2

Puissance distribuée (kW) 33

Code Gewiss GW68572

2P+T 16 A - IEC 309 2

Puissance distribuée (kW) 33

Code Gewiss GW68513

2P+T 16 A - IEC 309 2

Puissance distribuée (kW) 33

Code Gewiss GW68573

2P+T 16 A - IEC 309 2

Puissance distribuée (kW) 33

Code Gewiss GW68514

2P+T 16 A - IEC 309 2

Puissance distribuée (kW) 33

Code Gewiss GW68574

2P+T 16 A - IEC 309 2

Puissance distribuée (kW) 33

Code Gewiss GW68542

2P+T 16 A - IEC 309 -

Puissance distribuée (kW) 53

ÉQUIPEMENTS ET NOTES

Q-BOX6 - tableaux de distribution avec prises SBF et alimentation par bornier - IP55

Q-BOX6 - tableaux de distribution avec prises SBF et alimentation par bornier - IP55

Code Gewiss

N. prises

2P+T 16 A

3P+T 16 A

3P+N+T 16 A

3P+T 32 A

3P+N+T 32 A

3P+N+T 63 A

Puissance distribuée (kW)

Code Gewiss GW68575

Puissance distribuée (kW) 6

Code Gewiss GW68576

Puissance distribuée (kW) 17

Code Gewiss GW68577

Puissance distribuée (kW) 17

Code Gewiss GW68578

Puissance distribuée (kW) 17

Code Gewiss GW68493

Puissance distribuée (kW) 33

Code Gewiss GW68579

Puissance distribuée (kW) 33

Code Gewiss GW68580

Puissance distribuée (kW) 33

Code Gewiss GW68581

Puissance distribuée (kW) 33

Code Gewiss GW68582

Puissance distribuée (kW) 33

Code Gewiss GW68583

Puissance distribuée (kW) 33

Code Gewiss GW68492

Puissance distribuée (kW) 33

Code Gewiss GW68494

Puissance distribuée (kW) 33

Code Gewiss GW68491

Puissance distribuée (kW) 33

Code Gewiss GW68495

Puissance distribuée (kW) 33

Code Gewiss GW68496

Puissance distribuée (kW) 53

Code Gewiss GW68497

Puissance distribuée (kW) 53

Code Gewiss GW68544

Puissance distribuée (kW) 33

VOIR TOUT

ÉQUIPEMENTS ET NOTES

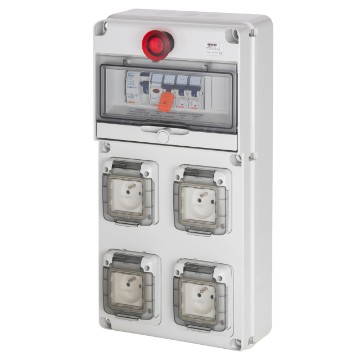

Q-BOX4 - tableaux de distribution avec prises SBF et alimentation par socle de connecteur - IP55

Q-BOX4 - tableaux de distribution avec prises SBF et alimentation par socle de connecteur - IP55

Code Gewiss

N. prises

2P+T 16 A

3P+T 16 A

3P+N+T 16 A

3P+T 32 A

3P+N+T 32 A

Puissance distribuée (kW)

Code Gewiss GW68584

Puissance distribuée (kW) 6

Code Gewiss GW68481

Puissance distribuée (kW) 17

Code Gewiss GW68482

Puissance distribuée (kW) 17

Code Gewiss GW68585

Puissance distribuée (kW) 17

Code Gewiss GW68586

Puissance distribuée (kW) 17

Code Gewiss GW68587

Puissance distribuée (kW) 17

Code Gewiss GW68588

Puissance distribuée (kW) 17

ÉQUIPEMENTS ET NOTES

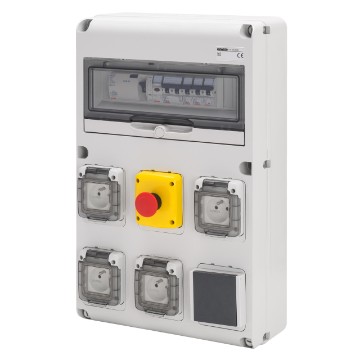

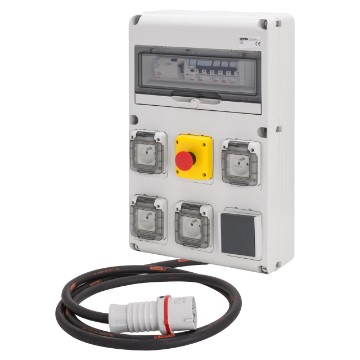

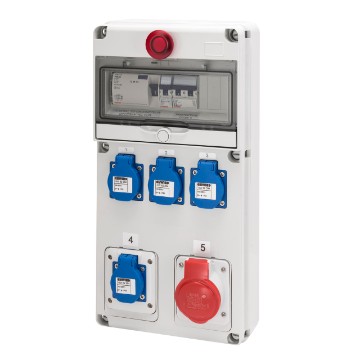

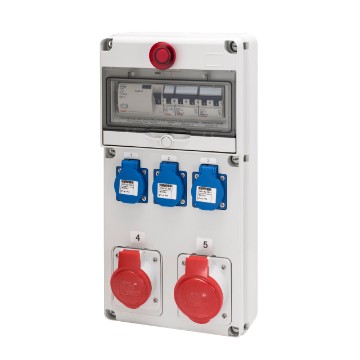

Q-BOX4 - tableaux de distribution avec prises SBF/IEC et alimentation par socle de connecteur - IP55

Q-BOX4 - tableaux de distribution avec prises SBF/IEC et alimentation par socle de connecteur - IP55

Code Gewiss

N. prises

2P+T 16 A - IEC 309

2P+T 16 A

3P+T 16 A

3P+N+T 16 A

3P+T 32 A

3P+N+T 32 A

3P+T 63 A

Puissance distribuée (kW)

Code Gewiss GW68589

2P+T 16 A - IEC 309 2

Puissance distribuée (kW) 33

Code Gewiss GW68590

2P+T 16 A - IEC 309 2

Puissance distribuée (kW) 33

Code Gewiss GW68483

2P+T 16 A - IEC 309 2

Puissance distribuée (kW) 33

Code Gewiss GW68592

2P+T 16 A - IEC 309 2

Puissance distribuée (kW) 33

Code Gewiss GW68484

2P+T 16 A - IEC 309 2

Puissance distribuée (kW) 33

Code Gewiss GW68593

2P+T 16 A - IEC 309 2

Puissance distribuée (kW) 33

ÉQUIPEMENTS ET NOTES

Q-BOX6 - tableaux de distribution avec prises SBF et alimentation par socle de connecteur - IP55

Q-BOX6 - tableaux de distribution avec prises SBF et alimentation par socle de connecteur - IP55

Code Gewiss

N. prises

2P+T 16 A

3P+T 16 A

3P+N+T 16 A

3P+T 32 A

3P+N+T 32 A

Puissance distribuée (kW)

Code Gewiss GW68594

Puissance distribuée (kW) 6

Code Gewiss GW68595

Puissance distribuée (kW) 17

Code Gewiss GW68473

Puissance distribuée (kW) 17

Code Gewiss GW68596

Puissance distribuée (kW) 17

Code Gewiss GW68471

Puissance distribuée (kW) 33

Code Gewiss GW68597

Puissance distribuée (kW) 33

Code Gewiss GW68598

Puissance distribuée (kW) 33

Code Gewiss GW68472

Puissance distribuée (kW) 33

Code Gewiss GW68599

Puissance distribuée (kW) 33

Code Gewiss GW68600

Puissance distribuée (kW) 33

Code Gewiss GW68474

Puissance distribuée (kW) 33

VOIR TOUT

ÉQUIPEMENTS ET NOTES

Compléments techniques

Support en tube métallique jaune de sécurité pour Q-BOX 4/6

Support en tube métallique jaune de sécurité pour Q-BOX 4/6

Code Gewiss

Dim. externes LxHxP (mm)

Code Gewiss GW68463

Dim. externes LxHxP (mm) 1100x1650x630

ÉQUIPEMENTS ET NOTES

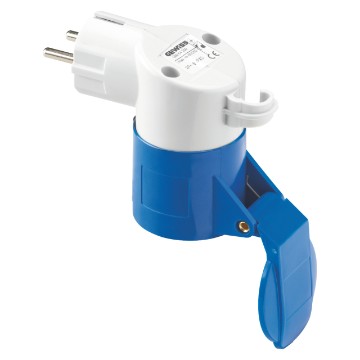

Adaptateur mobile industriel vers domestique Fiche IEC 309 IP44 / Prise domestique NF - 50/60Hz

Adaptateur mobile industriel vers domestique Fiche IEC 309 IP44 / Prise domestique NF - 50/60Hz

Code Gewiss

Fiche IEC 309

Prise domestique 250V~

Code Gewiss GW64203

Fiche IEC 309 2P+T - 16 A - 230 V ac

Prise domestique 250V~ No. 1 - 2P+T - 16A Français

ÉQUIPEMENTS ET NOTES

Adaptateur mobile domestique vers industriel Fiche domestique NF / Prise IEC 309 IP44 - 50/60Hz

Adaptateur mobile domestique vers industriel Fiche domestique NF / Prise IEC 309 IP44 - 50/60Hz

Code Gewiss

Fiche IEC 309

Fiche domestique

Code Gewiss GW64209

Fiche IEC 309 -

Fiche domestique 2P+T - 16A - 250V ca Allemand/Français

ÉQUIPEMENTS ET NOTES

Kit de support pour poteau

Kit de support pour poteau

Code Gewiss

Pour coffrets

Code Gewiss GW46553

Pour coffrets GW68521, GW68526

Code Gewiss GW46554

Pour coffrets Q-BOX 4

ÉQUIPEMENTS ET NOTES

Tableaux Q-BOX avec prises interverrouillées avec fusibles

Q-BOX4 - tableaux de distribution avec prises CBF et alimentation par bornier - IP55

Q-BOX4 - tableaux de distribution avec prises CBF et alimentation par bornier - IP55

Code Gewiss

N. prises

2P+T 16 A

3P+T 16 A

3P+N+T 16 A

2P+T 32 A

3P+T 32 A

3P+N+T 32 A

Puissance distribuée (kW)

Code Gewiss GW68561F

Puissance distribuée (kW) 6

Code Gewiss GW68562F

Puissance distribuée (kW) 17

Code Gewiss GW68563F

Puissance distribuée (kW) 17

Code Gewiss GW68564F

Puissance distribuée (kW) 17

Code Gewiss GW68511F

Puissance distribuée (kW) 12

Code Gewiss GW68565F

Puissance distribuée (kW) 17

Code Gewiss GW68566F

Puissance distribuée (kW) 17

Code Gewiss GW68567F

Puissance distribuée (kW) 17

Code Gewiss GW68568F

Puissance distribuée (kW) 17

Code Gewiss GW68569F

Puissance distribuée (kW) 17

Code Gewiss GW68570F

Puissance distribuée (kW) 17

Code Gewiss GW68512F

Puissance distribuée (kW) 33

Code Gewiss GW68571F

Puissance distribuée (kW) 33

Code Gewiss GW68572F

Puissance distribuée (kW) 33

Code Gewiss GW68513F

Puissance distribuée (kW) 33

Code Gewiss GW68573F

Puissance distribuée (kW) 33

Code Gewiss GW68514F

Puissance distribuée (kW) 33

VOIR TOUT

ÉQUIPEMENTS ET NOTES

Q-BOX6 - tableaux de distribution avec prises CBF et alimentation par bornier - IP55

Q-BOX6 - tableaux de distribution avec prises CBF et alimentation par bornier - IP55

Code Gewiss

N. prises

2P+T 16 A

3P+T 16 A

3P+N+T 16 A

3P+T 32 A

3P+N+T 32 A

3P+T 63 A

3P+N+T 63 A

Puissance distribuée (kW)

Code Gewiss GW68574F

Puissance distribuée (kW) 42

Code Gewiss GW68498F

Puissance distribuée (kW) 42

Code Gewiss GW68575F

Puissance distribuée (kW) 6

Code Gewiss GW68576F

Puissance distribuée (kW) 17

Code Gewiss GW68577F

Puissance distribuée (kW) 17

Code Gewiss GW68578F

Puissance distribuée (kW) 17

Code Gewiss GW68493F

Puissance distribuée (kW) 33

Code Gewiss GW68579F

Puissance distribuée (kW) 33

Code Gewiss GW68580F

Puissance distribuée (kW) 33

Code Gewiss GW68582F

Puissance distribuée (kW) 33

Code Gewiss GW68583F

Puissance distribuée (kW) 33

Code Gewiss GW68494F

Puissance distribuée (kW) 33

Code Gewiss GW68491F

Puissance distribuée (kW) 33

VOIR TOUT

ÉQUIPEMENTS ET NOTES

Q-BOX4 - tableaux de distribution avec prises CBF et alimentation par socle de connecteur - IP55

Q-BOX4 - tableaux de distribution avec prises CBF et alimentation par socle de connecteur - IP55

Code Gewiss

N. prises

2P+T 16 A

3P+T 16 A

3P+N+T 16 A

3P+T 32 A

3P+N+T 32 A

Puissance distribuée (kW)

Code Gewiss GW68584F

Puissance distribuée (kW) 6

Code Gewiss GW68481F

Puissance distribuée (kW) 17

Code Gewiss GW68482F

Puissance distribuée (kW) 17

Code Gewiss GW68586F

Puissance distribuée (kW) 17

Code Gewiss GW68587F

Puissance distribuée (kW) 17

Code Gewiss GW68588F

Puissance distribuée (kW) 17

Code Gewiss GW68589F

Puissance distribuée (kW) 33

Code Gewiss GW68590F

Puissance distribuée (kW) 33

Code Gewiss GW68483F

Puissance distribuée (kW) 33

Code Gewiss GW68592F

Puissance distribuée (kW) 33

Code Gewiss GW68484F

Puissance distribuée (kW) 33

VOIR TOUT

ÉQUIPEMENTS ET NOTES

Q-BOX 6 - Coffrets câblés avec prises verrouillées et porte-fusible équipés d'un socle de connecteur - IP55

Q-BOX 6 - Coffrets câblés avec prises verrouillées et porte-fusible équipés d'un socle de connecteur - IP55

Code Gewiss

N. prises

2P+T 16 A

3P+T 16 A

3P+N+T 16 A

3P+T 32 A

3P+N+T 32 A

Puissance distribuée (kW)

Code Gewiss GW68594F

Puissance distribuée (kW) 6

Code Gewiss GW68595F

Puissance distribuée (kW) 17

Code Gewiss GW68473F

Puissance distribuée (kW) 17

Code Gewiss GW68596F

Puissance distribuée (kW) 17

Code Gewiss GW68471F

Puissance distribuée (kW) 33

Code Gewiss GW68597F

Puissance distribuée (kW) 33

Code Gewiss GW68598F

Puissance distribuée (kW) 33

Code Gewiss GW68472F

Puissance distribuée (kW) 33

Code Gewiss GW68599F

Puissance distribuée (kW) 33

Code Gewiss GW68600F

Puissance distribuée (kW) 33

VOIR TOUT

ÉQUIPEMENTS ET NOTES

Coffrets câblés pour installations temporaires

Q-DIN 5 - coffrets mobiles et portables avec socles de prise IEC 309

Coffret étanche avec alimentation par câble et fiche - IP65

Coffret étanche avec alimentation par câble et fiche - IP65

Code Gewiss

N. prises

Prise 2P+T 16 A - IEC 309

Prise 3P+T 16 A - IEC 309

Puissance distribuée (kW)

Code Gewiss GW68217N

Prise 2P+T 16 A - IEC 309 3

Prise 3P+T 16 A - IEC 309 -

Puissance distribuée (kW) 3

Code Gewiss GW68242N

Prise 2P+T 16 A - IEC 309 2

Prise 3P+T 16 A - IEC 309 1

Puissance distribuée (kW) 8

Code Gewiss GW68243N

Prise 2P+T 16 A - IEC 309 1

Prise 3P+T 16 A - IEC 309 2

Puissance distribuée (kW) 8

Code Gewiss GW68244N

Prise 2P+T 16 A - IEC 309 -

Prise 3P+T 16 A - IEC 309 3

Puissance distribuée (kW) 8

ÉQUIPEMENTS ET NOTES

Coffret étanche antichoc en jaune équipé d'un câble et d'une fiche mobile - IP65

Coffret étanche antichoc en jaune équipé d'un câble et d'une fiche mobile - IP65

Code Gewiss

N. prises

Prise 2P+T 16 A - IEC 309

Puissance distribuée (kW)

Code Gewiss GW68223N

Prise 2P+T 16 A - IEC 309 3

Puissance distribuée (kW) 3

ÉQUIPEMENTS ET NOTES

Q-DIN 10 - coffrets mobiles et portables avec socles de prise IEC 309

Coffret étanche avec alimentation par câble et fiche - IP65

Coffret étanche avec alimentation par câble et fiche - IP65

Code Gewiss

N. prises

Prise 2P+T 16 A - IEC 309

Prise 3P+T 16 A - IEC 309

Prise 3P+N+T 16A - IEC 309

Puissance distribuée (kW)

Code Gewiss GW68216N

Prise 2P+T 16 A - IEC 309 4

Prise 3P+T 16 A - IEC 309 -

Prise 3P+N+T 16A - IEC 309 -

Puissance distribuée (kW) 3

Code Gewiss GW68245N

Prise 2P+T 16 A - IEC 309 3

Prise 3P+T 16 A - IEC 309 1

Prise 3P+N+T 16A - IEC 309 -

Puissance distribuée (kW) 8

Code Gewiss GW68246N

Prise 2P+T 16 A - IEC 309 3

Prise 3P+T 16 A - IEC 309 -

Prise 3P+N+T 16A - IEC 309 1

Puissance distribuée (kW) 8

Code Gewiss GW68204N

Prise 2P+T 16 A - IEC 309 2

Prise 3P+T 16 A - IEC 309 2

Prise 3P+N+T 16A - IEC 309 -

Puissance distribuée (kW) 8

Code Gewiss GW68247N

Prise 2P+T 16 A - IEC 309 -

Prise 3P+T 16 A - IEC 309 4

Prise 3P+N+T 16A - IEC 309 -

Puissance distribuée (kW) 8

ÉQUIPEMENTS ET NOTES

Q-DIN 14 - coffrets mobiles et portables avec socles de prise IEC 309

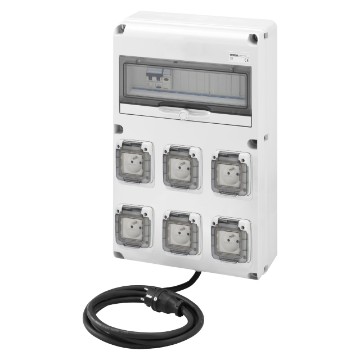

Coffret étanche équipé d'un câble et d'une fiche mobile - IP65

Coffret étanche équipé d'un câble et d'une fiche mobile - IP65

Code Gewiss

N. prises

Prise 2P+T 16 A - IEC 309

Prise 3P+T 16 A - IEC 309

Prise 3P+T 32A - IEC 309

Puissance distribuée (kW)

Code Gewiss GW68248N

Prise 2P+T 16 A - IEC 309 6

Prise 3P+T 16 A - IEC 309 -

Prise 3P+T 32A - IEC 309 -

Puissance distribuée (kW) 8

Code Gewiss GW68249N

Prise 2P+T 16 A - IEC 309 4

Prise 3P+T 16 A - IEC 309 2

Prise 3P+T 32A - IEC 309 -

Puissance distribuée (kW) 17

Code Gewiss GW68250N

Prise 2P+T 16 A - IEC 309 3

Prise 3P+T 16 A - IEC 309 3

Prise 3P+T 32A - IEC 309 -

Puissance distribuée (kW) 17

Code Gewiss GW68251N

Prise 2P+T 16 A - IEC 309 3

Prise 3P+T 16 A - IEC 309 2

Prise 3P+T 32A - IEC 309 1

Puissance distribuée (kW) 17

ÉQUIPEMENTS ET NOTES

Q-DIN 20 - coffrets portables avec socles de prise IEC 309 et prises interverrouillées sans fusibles

Coffret protégé avec alimentation par câble et fiche, avec chariot en tube métallique de sécurité jaune verni, équipé de deux roues et d'un tambour pour enrouler le câble - IP44

Coffret protégé avec alimentation par câble et fiche, avec chariot en tube métallique de sécurité jaune verni, équipé de deux roues et d'un tambour pour enrouler le câble - IP44

Code Gewiss

N. prises

Prise 2P+T 16 A - IB

Prise 3P+T 16 A - IB

Prise 3P+T 32 A - IB

Puissance distribuée (kW)

Code Gewiss GW68424N

Prise 2P+T 16 A - IB 2

Prise 3P+T 16 A - IB 1

Prise 3P+T 32 A - IB 1

Puissance distribuée (kW) 33

ÉQUIPEMENTS ET NOTES

Q-DIN - coffrets mobiles et portables de transformation

Coffret étanche avec alimentation par câble et fiche, et prises avec transformateur - IP65

Coffret étanche avec alimentation par câble et fiche, et prises avec transformateur - IP65

Code Gewiss

N. prises

Avec transformateur 2P - 16 A - 24 V

Prise 2P+T 16 A - IB

Puissance distribuée (kW)

Code Gewiss GW68235N

Avec transformateur 2P - 16 A - 24 V 2

Prise 2P+T 16 A - IB -

Puissance distribuée (kW) 3

Code Gewiss GW68236N

Avec transformateur 2P - 16 A - 24 V 2

Prise 2P+T 16 A - IB 2

Puissance distribuée (kW) 3

ÉQUIPEMENTS ET NOTES

66 COMBIBLOC - Coffrets câblés

COMBIBLOC - Coffrets mobiles

Coffrets étanches Combibloc EC avec câble et fiche IEC 309, support en tube métallique peint jaune pour la prévention des accidents et enrouleur de câble - IP55

Coffrets étanches Combibloc EC avec câble et fiche IEC 309, support en tube métallique peint jaune pour la prévention des accidents et enrouleur de câble - IP55

Code Gewiss

Prise 2P+T 16 A - IB

Prise 3P+N+T 16 A - IB

Prise 3P+N+T 32 A - IB

Code Gewiss GW66388

Prise 2P+T 16 A - IB 2

Prise 3P+N+T 16 A - IB 1

Prise 3P+N+T 32 A - IB -

Code Gewiss GW66389

Prise 2P+T 16 A - IB 1

Prise 3P+N+T 16 A - IB 1

Prise 3P+N+T 32 A - IB 1

ÉQUIPEMENTS ET NOTES

68 Q-MC - Bornes de distribution câblées

Q-MC 16T - Bornes de distribution mobiles

Bornes câblées à prélèvement sur deux faces transportables QMC 16 T ASC avec prises non interverrouillées - IP56

Bornes câblées à prélèvement sur deux faces transportables QMC 16 T ASC avec prises non interverrouillées - IP56

Code Gewiss

Prise 2P+T 16 A - IEC 309

Prise 3P+T 16 A - IEC 309

Prise 3P+N+T 16A - IEC 309

Prise 3P+N+T 32A - IEC 309

Code Gewiss GW68881A

Prise 2P+T 16 A - IEC 309 7

Prise 3P+T 16 A - IEC 309 -

Prise 3P+N+T 16A - IEC 309 -

Prise 3P+N+T 32A - IEC 309 -

Code Gewiss GW68883A

Prise 2P+T 16 A - IEC 309 4

Prise 3P+T 16 A - IEC 309 1

Prise 3P+N+T 16A - IEC 309 1

Prise 3P+N+T 32A - IEC 309 1

Code Gewiss GW68884A

Prise 2P+T 16 A - IEC 309 2

Prise 3P+T 16 A - IEC 309 1

Prise 3P+N+T 16A - IEC 309 2

Prise 3P+N+T 32A - IEC 309 1

ÉQUIPEMENTS ET NOTES

Composants pour versions à assembler

68 Q-BOX - Coffrets de distribution vides

Coffret Q-BOX 4 vide - IP55

Coffret Q-BOX 4 vide - IP55

Code Gewiss

Bornier de terre fourni

Nb mod. EN 50022

Code Gewiss GW68465

Bornier de terre fourni (7x10 mm²)

Nb mod. EN 50022 12

ÉQUIPEMENTS ET NOTES

Coffret Q-BOX 6 vide - IP55

Coffret Q-BOX 6 vide - IP55

Code Gewiss

Bornier de terre fourni

Nb mod. EN 50022

Code Gewiss GW68466

Bornier de terre fourni (2x25mm²)+(10x10mm²)

Nb mod. EN 50022 24 (12+12)

ÉQUIPEMENTS ET NOTES

Compléments techniques pour 68 Q-BOX

Kit de support pour poteau

Kit de support pour poteau

Code Gewiss

Pour coffrets

Code Gewiss GW46554

Pour coffrets Q-BOX 4

ÉQUIPEMENTS ET NOTES

Panneaux pour Q-BOX 4/6 - IP55

Panneaux pour Q-BOX 4/6 - IP55

Code Gewiss

Description

Dimensions (mm)

Code Gewiss GW68551

Description Panneau plein

Dimensions (mm) 270x368

Code Gewiss GW68552

Description Coffret 12 modules

Dimensions (mm) 270x368

Code Gewiss GW68554

Description 4 COMBIBLOC 16-32A IP44/55

Dimensions (mm) 270x368

Code Gewiss GW68556

Description 2 IB Vert. 16-32A IP67 + 2 IEC 309 16-32 A IP44/67 ou GW27401

Dimensions (mm) 270x368

Code Gewiss GW68559

Description 5 IB Vert. 16-32 A IP67 + 4 IEC 309 16 A IP44/67 ou GW27401

Dimensions (mm) 540x368

ÉQUIPEMENTS ET NOTES

Kit de fixation des disjoncteurs 160 A pour panneau GW68552

Kit de fixation des disjoncteurs 160 A pour panneau GW68552

Code Gewiss

Description

Code Gewiss GW68591

Description Permet d'installer un disjonc. 160 A

Kit coup-de-poing d'arrêt d'urgence

Kit coup-de-poing d'arrêt d'urgence

Code Gewiss

Description

Code Gewiss GW68504

Description Kit composé d'un coup de poing d'arrêt d'urgence rouge et d'un voyant vert pour signaler l'intégrité du circuit

Face avant coffret étanche 12 modules pour Q-BOX - IP55

Face avant coffret étanche 12 modules pour Q-BOX - IP55

Code Gewiss

Nb mod. EN 50022

Code Gewiss GW68503

Nb mod. EN 50022 12+1

Blocage prise-fiche étanche

Blocage prise-fiche étanche

Code Gewiss

Description

Code Gewiss GW68505

Description Blocage prise-fiche

ÉQUIPEMENTS ET NOTES

Support en tube métallique jaune de sécurité pour Q-BOX 4/6

Support en tube métallique jaune de sécurité pour Q-BOX 4/6

Code Gewiss

Dim. externes LxHxP (mm)

Code Gewiss GW68463

Dim. externes LxHxP (mm) 1100x1650x630

ÉQUIPEMENTS ET NOTES

Serrure de sécurité avec poignée

Serrure de sécurité avec poignée

Code Gewiss

Description

Code Gewiss GW46445

Description Serrure de sécurité à clé avec poignée

ÉQUIPEMENTS ET NOTES

Pochette porte-documents auto-adhésive en matière isolante avec kit d'étiquettes de repérage

Pochette porte-documents auto-adhésive en matière isolante avec kit d'étiquettes de repérage

Code Gewiss

Dimensions LxH (mm)

Code Gewiss GW46447

Dimensions LxH (mm) 230x310

ÉQUIPEMENTS ET NOTES

Profiling

Solutions sur mesure pour vous

DES PRODUITS ET SOLUTIONS ADAPTÉ(E)S À VOS BESOINS

ou
Sign up now

Erreur d'envoi de la demande.
Merci de réessayer plus tard !

Merci !
Votre demande a bien été envoyée

Champ obligatoire

Check that the e-mail is not already used or that all the fields have been enhanced

Consultez vos messages

Le mot de passe doit comporter au moins 6 et au plus 12 caractères, comprenant au moins un chiffre, une lettre majuscule et une minuscule

Vous êtes bien enregistré

Attention: le nom d'utilisateur et le mot de passe ne correspondent pas

Saisissez une adresse e-mail valide

La valeur ne correspond pas

Les données ont été modifiées avec succès

Pour remplir le formulaire vous devez être connecté. Merci de vous rendre sur

login page

Message envoyé avec succès

Inscrit

Merci !

Votre demande a bien été envoyée

Erreur d'authentification

Erreur à l'envoi de la demande

Merci de réessayer plus tard !

Utilisateur introuvable

Erreur d'intégration

Veuillez contacter l'administrateur

Vous êtes déjà inscrit à cette manifestation

Voir la fiche

Le mot de passe a été correctement modifié

Le mot de passe doit comporter au moins 6 et au plus 12 caractères, comprenant au moins un chiffre, une lettre majuscule et une minuscule

Veuillez entrer l'adresse e-mail dans le champ correspondant

Erreur d'envoi de la demande.
Merci de réessayer plus tard !

Saving in the list

Insérez le nom du catalogue

Expiré

Pour télécharger le fichier, vous devez choisir un sous-type lors de votre inscription. Sélectionnez l'option Modifier mon profil!

Pour télécharger le fichier, vous devez être un installateur professionnel ou un grossiste. Mettez à jour votre profil sur la page Mon profil!

For the download of the file you have to be a professionist installer or wholesaler, a designer or lighting designer. Upgrade your profile on my profile page!

ALLER À

Le code de vérification a expiré. Veuillez essayer de vous connecter

The date must be of the indicated format

Liste

Créé par

Sélectionner

Account not yet confirmed, please confirm the link we sent you by mail

Image correctly uploaded

Sexe

Mission

Numéro De Tva

Code D'identification National

janvier

février

mars

avril

mai

juin

juillet

août

septembre

octobre

novembre

décembre

Dimanche

Lundi

Mardi

Mercredi

Jeudi

Vendredi

samedi

Sun

Mon

Tue

Wed

Thu

Fri

Sat

MM/DD/YYYY
