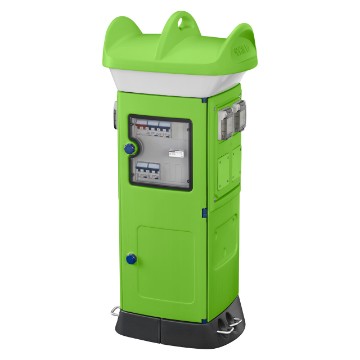

Série 68 Q-MC Sistema de terminais de distribuição de energia e serviços, em material isolante

CARACTERÍSTICAS: quadro de electricidade de 18 módulos com abertura por dobradiça, que pode ser equipado com fechadura de segurança, para acesso aos modulares.
predisposição para kit de iluminação de 16 W 230 V e kit hídrico com 2 ou 4 torneiras de esfera de 1/2" que podem ser trancadas, disponíveis como acessórios.
Ligação bifacial com dispositivos fixadores de cabos nos lados A e B.
extremidade em material atérmico, rodapé em aço inox com cobertura de protecção antifurto e antiabrasão em material isolante facilmente removível.
INCLUI: caixa de derivação para alojamento da régua de terminais de alimentação.
NOTA: Possibilidade de realização de terminais em aço inox AISI 316 equipados com sistema eletrónico..

CARACTERÍSTICAS: acessível por ambos os lados, removendo por puxão a portinhola específica.
Predisposto para 1 kit de iluminação comum ou 1 kit de iluminação de emergência disponíveis como acessório.
extremidade em material atérmico, rodapé em aço inox com cobertura de protecção antifurto e antiabrasão em material isolante facilmente removível.

CARACTERÍSTICAS: acessível por ambos os lados, removendo por puxão a portinhola específica.
Predisposto para 1 kit de iluminação comum ou 1 kit de iluminação de emergência disponíveis como acessório.
extremidade em material atérmico, rodapé em aço inox com cobertura de protecção antifurto e antiabrasão em material isolante facilmente removível.

PROTEÇÕES: No quadro: 32A. Seccionador geral 40A 2P.
4 interruptores MDC 2P 230V 10A 0,03A-Tipo AC Curva C 6KA, para as 6 tomadas residenciais 2P+T 16A 230V.
CARACTERÍSTICAS: quadro com abertura de dobradiça equipável com fecho de segurança para o acesso aos mecanismos modulares. Prensa cabos em aço INOX. Secção de réguas de terminais de alimentação: 16 mm². Dimensões do quadro: 445x950x300 mm (BxHxP).

APPLICATION: The access control can be integrated in the system with 68 Q-MC terminal boards with electronic management in order to allow the access of people in determinated areas, or to anable the use of specific services..
ACCESSORIES SUPPLIED: n. 2 M12 cable gland; screwcaps for double insulation; screws for the sealing of the frontal.

INCLUI: caixa de derivação para alojamento da régua de terminais de alimentação.
CARACTERÍSTICAS: quadro de eletricidade de 18 módulos com abertura por dobradiça, que pode ser equipado com fechadura de segurança, para acesso aos aparelhos modulares;
previsto para kit de iluminação de 230 V, disponível como acessório.
GW68701A/W: monofacial com dispositivos de fixação só no lado A; GW68711A/W: bifacial com dispositivos de fixação nos lados A e B;
Dimensões do invólucro: 445x625x300 mm (BxHxP).

CARACTERÍSTICAS: quadro de eletricidade de 18 módulos com abertura por dobradiça, que pode ser equipado com fechadura de segurança, para acesso aos aparelhos modulares; previsto para kit de iluminação de 230 V, disponível como acessório. Dimensões do invólucro: 445x697x346 mm (BxHxP).

INCLUI: caixa de derivação para instalação da régua de terminais de alimentação.
CARACTERÍSTICAS: quadro de eletricidade de 18 módulos com abertura por dobradiça, que pode ser equipado com fechadura de segurança, para acesso aos aparelhos modulares; previsto para kit de iluminação de 230 V e kit hídrico com 2 ou 4 torneiras de esfera de 1/2" seláveis, disponíveis como acessórios; ligação bifacial com dispositivos fixadores de cabos nos lados A e B. Dimensões do invólucro: 445x950x300 mm (BxHxP).

INCLUI: caixa de derivação para alojamento da régua de terminais de alimentação.
GW68716A/W quadro de electricidade duplo de 18 módulos com abertura por dobradiça que pode ser equipado com fechadura de segurança.
CARACTERÍSTICAS: quadro de electricidade de 18 módulos com abertura por dobradiça, que pode ser equipado com fechadura de segurança, para acesso aos modulares; predisposição para kit de iluminação de 16 W 230 V e kit hídrico com 2 ou 4 torneiras de esfera de 1/2" que podem ser trancadas, disponíveis como acessórios; ligação bifacial com dispositivos fixadores de cabos nos lados A e B. Dimensões do invólucro: 445X1284X300 mm (BxHxP).

CARACTERÍSTICAS: acessível por ambos os lados, removendo por puxão a portinhola específica.
Predispostos para 1 kit de iluminação comum ou 1 kit de iluminação de emergência disponíveis como acessório.
Dimensões do invólucro GW68721A/W: 445X950X300 mm (BxHxP). Dimensões do invólucro GW68723A/W: 445X1284X300 mm (BxHxP).

CARACTERÍSTICAS: acessível por ambos os lados levantando a tampa.
Predisposto para 1 kit de iluminação comum ou 1 kit de iluminação de emergência disponíveis como acessório.
Dimensões do invólucro: 445x950x300 mm (BxHxP).

CARACTERÍSTICAS: mangueira tipo UNE EN 671-2.

NOTA: para utilizar com terminais de distribuição esquipados com sistema eletrónico.
Para informações técnico-comerciais, contactar com o agente de zona ou com o Serviço de Assistência Técnica.

NOTA: para utilizar com terminais de distribuição esquipados com sistema eletrónico.
Para informações técnico-comerciais, contactar com o agente de zona ou com o Serviço de Assistência Técnica.

NOTA: para utilizar com terminais de distribuição esquipados com sistema eletrónico.
Para informações técnico-comerciais, contactar com o agente de zona ou com o Serviço de Assistência Técnica.
O conversor RS485/USB permite gerenciar até 250 terminais por linha. No caso de necessitar de mais linhas, deve incluir o uso de mais conversores GW68994.
Para o uso de mais linhas verificar que o PC dispõe de mais portas USB disponíveis. Caso contrário utilizar um Hub.

COMPOSIÇÃO:
1 memória USB para PC;
1 Conversor USB-RS485;
1 software de supervisão para utilizar com terminais de distribuição esquipados com sistema eletrónico.
NOTA:
Para informações técnico-comerciais, contactar com o agente de zona ou com o Serviço de Assistência Técnica.
Nota geral para o sistema centralizado: para a instalação dos terminais num sistema centralizado é necessário utilizar um cabo bus RS485. O cabo deve ser blindado com um par de cabos trançados no seu interior de secção 0,22 mm² e impedância de 120 Ohm.
Algumas siglas comerciais de cabos para o sistema centralizado são: BELDEN P/N 9841, ITC/CDT 14S7Y y CEAM CPR 6003.

INCLUI: parafusos de fixação do painel.
CARACTERÍSTICAS: dimensões (BxHxP): 211x276x17 mm.

INCLUI: parafusos de fixação do painel.
CARACTERÍSTICAS: dimensões (BxHxP): 211x276x17 mm.

INCLUI: conexões de fixação ao terminal.

INCLUI: lâmpada e cabo de alimentação.
CARACTERÍSTICAS: GW68791 iluminação de emergência permanente, dotada de duplo circuito de alimentação, mantém em carga os acumuladores ao Ni/Cd; autonomia de 1 h

CARACTERÍSTICAS: o KIT de iluminação LED permite economizar até 66% de energia.
NOTA: os dados técnicos podem experimentar variações devido à evolução contínua da tecnologia LED.

INCLUI: conexões de fixação ao terminal.

INCLUI: 2 chaves.
NOTA: Todas as chaves e as fechaduras ao mesmo código de produto são idênticas.

INCLUI: 2 suportes para tubo flexível GW68762; caixa de derivação para alojamento da régua de terminais de alimentação.
CARACTERÍSTICAS: portas cegas retracteis; quadro de electricidade de 14 módulos com porta transparente (não fornecido com o equipamento). predisposição para kit de iluminação de 11 W 230 V (2 comum ou 1 de emergência) e kit hídrico com 2 ou 4 torneiras de esfera de 1/2" que podem ser trancadas, disponíveis como acessórios.
Ligação monofacial com calha de cabos e dispositivos fixadores de cabos somente no lado A.
Dimensões do invólucro (BxHxP): 600x840x520 mm.

CARACTERÍSTICAS: acessível por ambos os lados, removendo por puxão a portinhola específica.
Predisposto para 2 kit de iluminação comum ou 1 kit de iluminação de emergência disponíveis como acessório.
Dimensões do invólucro (BxHxP): 600x840x520 mm.

CARACTERÍSTICAS: mangueira tipo UNE EN 671-2.

No quadro: 200A
PROTEÇÕES: 1 interruptor MTX 4P 400V 250A tipo N 36kA com relé diferencial de terra com toróide separado
INCLUI: 2 torneiras de esfera de 1/2" seláveis; 2 lâmpadas fluorescentes 11 W 230 V, 2 suportes para tubo flexível GW68762.
CARACTERÍSTICAS: dispositivos para fixação de cabos em aço inox; quadro de aço inoxidável, equipável com fechadura de segurança para o acesso aos modulares.
Conexão à rede de alimentação e tomada de energia através das réguas de terminais 185 mm² 4P.
NOTA: Para informações técnico-comerciais, contactar com o agente de zona ou com o Serviço de Assistência Técnica.
Dimensões do invólucro: 600x1540x600 mm (BxHxP).

INCLUI: 2 kit plexiglass de protecção lateral; caixa de derivação para alojamento da régua de terminais de alimentação.
CARACTERÍSTICAS: 2 portas cegas retracteis; quadro de electricidade 14 +14 módulos com porta transparente (não fornecido com o equipamento);
predisposição para kit de iluminação de 11 W 230 V (2 comum ou 1 de emergência) e kit hídrico com 2 ou 4 torneiras de esfera de 1/2" que podem ser trancadas, disponíveis como acessórios
Ligação bifacial com calha de cabos e dispositivos fixadores de cabos nos lados A e B.
Dimensões do invólucro (BxHxP): 600x1540x600 mm.

CARACTERÍSTICAS: acessível por ambos os lados, removendo por puxão a portinhola específica.
Predisposto para 2 kit de iluminação comum ou 1 kit de iluminação de emergência disponíveis como acessório.
Dimensões do invólucro (BxHxP): 600x1540x600 mm.

CARACTERÍSTICAS: mangueira tipo UNE EN 671-2.

NOTA: para utilizar com terminais de distribuição esquipados com sistema eletrónico.
Para informações técnico-comerciais, contactar com o agente de zona ou com o Serviço de Assistência Técnica.

NOTA: para utilizar com terminais de distribuição esquipados com sistema eletrónico.
Para informações técnico-comerciais, contactar com o agente de zona ou com o Serviço de Assistência Técnica.

NOTA: para utilizar com terminais de distribuição esquipados com sistema eletrónico.
Para informações técnico-comerciais, contactar com o agente de zona ou com o Serviço de Assistência Técnica.
O conversor RS485/USB permite gerenciar até 250 terminais por linha. No caso de necessitar de mais linhas, deve incluir o uso de mais conversores GW68994.
Para o uso de mais linhas verificar que o PC dispõe de mais portas USB disponíveis. Caso contrário utilizar um Hub.

COMPOSIÇÃO:
1 memória USB para PC
1 Conversor USB-RS485
1 software de supervisão.
NOTA: para utilizar com terminais de distribuição esquipados com sistema eletrónico.
Para informações técnico-comerciais, contactar com o agente de zona ou com o Serviço de Assistência Técnica.
Nota geral para o sistema centralizado: para a ligação das torretas num sistema centralizado, é necessário utilizar um cabo bus RS485.
O cabo deve ser blindado com um par de cabos trançados no seu interior de secção 0,22 mm² e impedância de 120 Ohm.
Algumas siglas comerciais de cabos para o sistema centralizado são: BELDEN P/N 9841, ITC/CDT 14S7Y y CEAM CPR 6003.

INCLUI: parafusos de fixação.
CARACTERÍSTICAS: dimensões BxHxP: 328x285x21 mm, GW68736W: 328x285x110 mm.
NOTA: GW68736W compatível só com terminais standard tipo 125B.

INCLUI: parafusos de fixação.
CARACTERÍSTICAS: dimensões BxHxP: 328x285x43 mm.

INCLUI: calha DIN 14 módulos EN 50022; parafusos de fixação do painel.
CARACTERÍSTICAS: dimensões BxHxP: 328x285x43 mm; portinhola transparente equipável com fechadura de segurança GW68758.

CARACTERÍSTICAS: as tomadas são equipadas com um contacto normalmente aberto, acionado mecanicamente pela ficha do contacto piloto, que permite a realização do circuito de interbloqueio elétrico. alvéolos niquelados.
NOTA: Os produtos serão fornecidos com a nova estética, como mostra a imagem, quando se esgote o stock do modelo precedente..

CARACTERÍSTICAS: permitem a realização de sistemas de alimentação em cascata dos terminais, com conexão de tipo entrada-saída, para cabos de alimentação de até 185 mm².
Todos os códigos incluem uma régua de terminais 2P+T de 6 mm² para alimentação do circuito de iluminação.

INCLUI: conexões de fixação ao terminal.
CARACTERÍSTICAS: GW68764 com 2 contactores de 70 mm diâmetro, capacidade 1,5 m³/h.

INCLUI: gaiola de protecção, parafusos de fixação, lâmpada e cabo de alimentação.
CARACTERÍSTICAS: GW68752 kit de iluminação de emergência permanente, dotado de duplo circuito de alimentação para acendimento e o desligamento da lâmpada, mantém em carga os acumuladores ao Ni/Cd; autonomia de 1 h.

INCLUI: conexões de fixação ao terminal.

INCLUI: porcas de bloqueio e anilha antidesparafusamento.

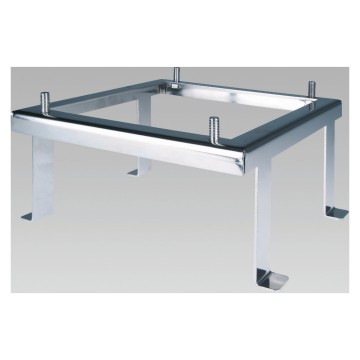

CARACTERÍSTICAS: a fixação ao terminal ocorre por meio de pernos roscados M8 soldados à placa.

CARACTERÍSTICAS: Todas as chaves são fornecidas com código unificado; montável nas portas cegas dos terminais e na portinhola dos painéis do quadro de eletricidade.

INCLUI: parafusos de fixação.
