Baureihe QDX 630 L
Modulare Verteiler bis 630A - IP43

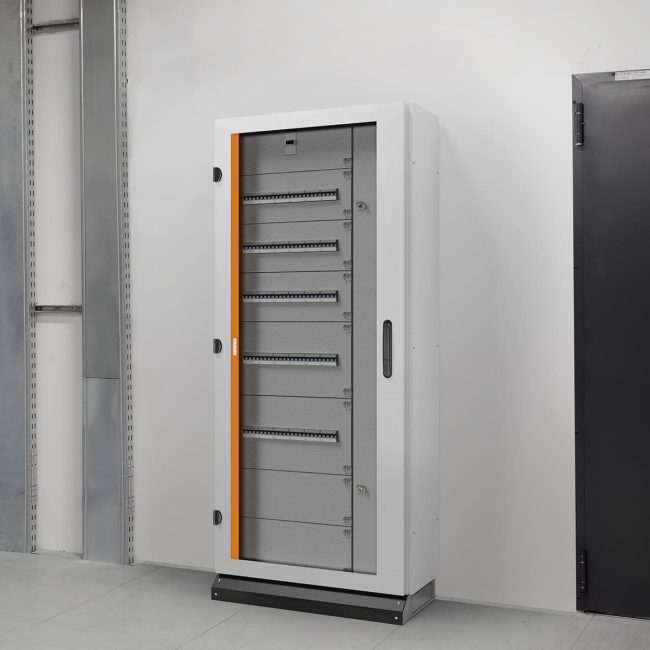

Die modularen Montagetafeln der QDX 630 L-Serie sind sowohl als Wand- als auch als Bodenversion erhältlich. Beide Lösungen haben das gleiche Konzept, Zubehör und schnelle und einfache Verkabelungsmodi. Tatsächlich ist eine Verkabelung bei "vollständig geöffneter Struktur” möglich, anschließend ist die Montage der Platine abgeschlossen.

Alle Produkte ansehen
Vorteile
DIN-Schiene: schnelle Montage und Demontage
DIN-Schiene: schnelle Montage und Demontage
Das schraubenlose Einrastsystem ist dank der schnellen Montage und Demontage der doppelten Aluminium-DIN-Schienen einfach und unmittelbar.
Erleichterte Wartung
Erleichterte Wartung
Die unabhängige Befestigung des Vorderteils und der abnehmbaren Seitenwände gewährleistet die besten Arbeitsbedingungen für den Bediener.
Integrierte Dichtung
Integrierte Dichtung
Die IP43-konforme Dichtung ist bereits im Verteiler montiert, ohne dass eine externe Rolle erforderlich ist.

Die Produkte dieser Serie

195 Produkte

Gestelle - Schutzgrad mit Tür IP43

Wandschränke

Kategorie
Sockel und Kopfplatten

Kategorie ändern

Sockel und Kopfplatten
Hinterrahmen
Paar vordere Träger
Paar Seitenwände
Cod Gewiss
Funktionsabmessung BxT (mm)
Abmessungen BxT (mm)
SOCKEL UND KOPFPLATTE - WANDVERTEILER - QDX 630 L - 600 x 200 MM
GWD3001
600x200
650 x 205
SOCKEL UND KOPFPLATTE - WANDVERTEILER - QDX 630 L - 850 X 200 MM
GWD3002
850x200
850 x 205
Cod Gewiss
Funktionsabmessung BxH (mm)
HINTERRAHMEN - WANDVERTEILER - QDX 630 L - 600 x 1000 MM
GWD3015
600x1000
HINTERRAHMEN - WANDVERTEILER - QDX 630 L - 600 x 1200 MM
GWD3016
600x1200
HINTERRAHMEN - WANDVERTEILER - QDX 630 L - 850 x 1000 MM
GWD3017
850x1000
HINTERRAHMEN - WANDVERTEILER - QDX 630 L - 850 x 1200 MM
GWD3018
850x1200
Cod Gewiss
Funktionale Abmess. H (mm)
Externe Abmess. H (mm)
PAAR VORDERE STÄNDER - WANDVERTEILER - QDX 630 L - 1000 MM
GWD3007
1000
1060
PAAR VORDERE STÄNDER - WANDVERTEILER - QDX 630 L - 1200 MM
GWD3008
1200
1260
Cod Gewiss
Funktionale Abmess. HxT (mm)
PAAR SEITENWÄNDE - WANDVERTEILER - QDX 630 L - 1000 x 200 MM
GWD3011
1000x200
PAAR SEITENWÄNDE - WANDVERTEILER - QDX 630 L - 1200 x 200 MM
GWD3012
1200x200

Standverteiler

Kategorie
Sockel und Kopfplatten

Kategorie ändern

Sockel und Kopfplatten
Hinterrahmen
Paar vordere Träger
Paar Seitenwände
Cod Gewiss
Funktionsabmessung BxT (mm)
Abmessungen BxT (mm)
SOCKEL UND KOPFTEIL - VERTEILER FÜR DIE BODENMONTAGE - QDX 630 L - 600x200mm
GWD3615
600x200
650 x 230
SOCKEL UND KOPFTEIL - VERTEILER FÜR DIE BODENMONTAGE - QDX 630 L - 600x300mm
GWD3616
600x300
650 x 320
SOCKEL UND KOPFTEIL - VERTEILER FÜR DIE BODENMONTAGE - QDX 630 L - 850x200mm
GWD3617
850x200
850x230
SOCKEL UND KOPFTEIL - VERTEILER FÜR DIE BODENMONTAGE - QDX 630 L - 850x300mm
GWD3618
850x300
850 x 320
Cod Gewiss
Funktionsabmessung BxH (mm)
HINTERRAHMEN - BODEN - WANDVERTEILER - QDX 630 L - 600 x 1600 MM
GWD3059
600x1600
HINTERRAHMEN - BODEN - WANDVERTEILER - QDX 630 L - 600 x 1800 MM
GWD3060
600x1800
HINTERRAHMEN - BODEN - WANDVERTEILER - QDX 630 L - 600 x 2000 MM
GWD3061
600x2000
HINTERRAHMEN - BODEN - WANDVERTEILER - QDX 630 L - 850 x 1600 MM
GWD3062
850x1600
HINTERRAHMEN - BODEN - WANDVERTEILER - QDX 630 L - 850 x 1800 MM
GWD3063
850x1800
Cod Gewiss
Funktionale Abmess. H (mm)
Externe Abmess. H (mm)
PAAR VORDERE STÄNDER - BODEN - WANDVERTEILER - QDX 630 L - 1600 MM
GWD3047
1600
1660
PAAR VORDERE STÄNDER - BODEN - WANDVERTEILER - QDX 630 L - 1800 MM
GWD3048
1800
1860
PAAR VORDERE STÄNDER - BODEN - WANDVERTEILER - QDX 630 L - 2000 MM
GWD3049
2000
2060
Cod Gewiss
Funktionale Abmess. HxT (mm)
PAAR SEITENWÄNDE - BODEN - WANDVERTEILER - QDX 630 L - 1600 x 200 MM
GWD3053
1600x200
PAAR SEITENWÄNDE - BODEN - WANDVERTEILER - QDX 630 L - 1600 x 300 MM
GWD3054
1600x300
PAAR SEITENWÄNDE - BODEN - WANDVERTEILER - QDX 630 L - 1800 x 200 MM
GWD3055
1800x200
PAAR SEITENWÄNDE - BODEN - WANDVERTEILER - QDX 630 L - 1800 x 300 MM
GWD3056
1800x300
PAAR SEITENWÄNDE - BODEN - WANDVERTEILER - QDX 630 L - 2000 x 200 MM
GWD3057
2000x200

Türen

Kategorie
Rauchglastür

Kategorie ändern

Rauchglastür
Geschlossene Türen
Cod Gewiss
Geeignet für Gestelle LxH (mm)
RAUCHGLASTÜR - VERTEILER FÜR WANDMONTAGE - QDX 630 L - FÜR GESTELL 600x1000mm
GWD3605
600x1000
RAUCHGLASTÜR - VERTEILER FÜR WANDMONTAGE - QDX 630 L - FÜR GESTELL 600x1200mm
GWD3606
600x1200
RAUCHGLASTÜR - VERTEILER FÜR WANDMONTAGE - QDX 630 L - FÜR GESTELL 850x1000mm
GWD3607
850x1000
RAUCHGLASTÜR - VERTEILER FÜR WANDMONTAGE - QDX 630 L - FÜR GESTELL 850x1200mm
GWD3608
850x1200
RAUCHGLASTÜR - VERTEILER FÜR BODENMONTAGE - QDX 630 L - FÜR GESTELL 600x1600mm
GWD3627
600x1600
Cod Gewiss
Geeignet für Gestelle LxH (mm)
GESCHLOSSENE TÜR - VERTEILER FÜR DIE WANDMONTAGE - QDX 630 L - FÜR GESTELL 600x1000mm
GWD3609
600x1000
GESCHLOSSENE TÜR - VERTEILER FÜR DIE WANDMONTAGE - QDX 630 L - FÜR GESTELL 600x1200mm
GWD3610
600x1200
GESCHLOSSENE TÜR - VERTEILER FÜR DIE WANDMONTAGE - QDX 630 L - FÜR GESTELL 850x1000mm
GWD3611
850x1000
GESCHLOSSENE TÜR - VERTEILER FÜR DIE WANDMONTAGE - QDX 630 L - FÜR GESTELL 850x1200mm
GWD3612
850x1200
GESCHLOSSENE TÜR - VERTEILER FÜR DIE BODENMONTAGE - QDX 630 L - FÜR GESTELL 600x1600mm
GWD3633
600x1600

Innenfach

Kategorie
Innenfächer

Kategorie ändern

Innenfächer
Cod Gewiss
Geeignet für Gestelle LxHxT (mm)
INNENFACH - QDX 630 L - FÜR GESTELL 850 X 1000 X 200 MM
GWD3031
850x1000x200
INNENFACH - QDX 630 L - FÜR GESTELL 850 X 1200 X 200 MM
GWD3033
850x1200x200
INNENFACH - QDX 630 L - FÜR GESTELL 850 X 1600 X 200 MM
GWD3083
850x1600x200
INNENFACH - QDX 630 L - FÜR GESTELL 850X1600X300MM
GWD3084
850x1600x300
INNENFACH - QDX 630 L - FÜR GESTELL 850X1800X200MM
GWD3085
850x1800x200

Außenraum

Kategorie
Sockel und Kopfplatten

Kategorie ändern

Sockel und Kopfplatten
Hinterrahmen
Paar vordere Träger
Geschlossene Türen
Cod Gewiss
Geeignet für
Funktionsabmessung BxT (mm)
Abmessungen BxT (mm)
SOCKEL UND KOPFTEIL - FÜR EXTERNES FACH - QDX 630 L - 300 x 200 MM
GWD3003
Quadri da parete
300x200
290 x 205
SOCKEL UND KOPFTEIL - MIT EXTERNEN ABTEIL - QDX 630 L - 400x200mm
GWD3619
Standverteiler
400x200
400x230
SOCKEL UND KOPFTEIL - MIT EXTERNEN ABTEIL - QDX 630 L - 400x300mm
GWD3620
Standverteiler
400x300
400 x 320
Cod Gewiss
Funktionsabmessung BxH (mm)
HINTERRAHMEN - FÜR EXTERNES KABELFACH - QDX 630 L - 300 x 1000 MM
GWD3019
300x1000
HINTERRAHMEN - FÜR EXTERNES KABELFACH - QDX 630 L - 300 x 1200 MM
GWD3020
300x1200
HINTERRAHMEN - FÜR EXTERNES KABELFACH - QDX 630 L - 400 x 1600 MM
GWD3065
400x1600
HINTERRAHMEN - FÜR EXTERNES KABELFACH - QDX 630 L - 400 x 1800 MM
GWD3066
400x1800
HINTERRAHMEN - FÜR EXTERNES KABELFACH - QDX 630 L - 400 x 2000 MM
GWD3067
400x2000
Cod Gewiss
Funktionale Abmess. H (mm)
Externe Abmess. H (mm)
PAAR VORDERE STÄNDER - FÜR EXTERNES FACH - QDX 630 L - 1000 MM
GWD3009
1000
1060
PAAR VORDERE STÄNDER - FÜR EXTERNES FACH - QDX 630 L - 1200 MM
GWD3010
1200
1260
PAAR VORDERE STÄNDER - FÜR EXTERNES FACH - QDX 630 L - 1600 MM
GWD3050
1600
1660
PAAR VORDERE STÄNDER - FÜR EXTERNES FACH - QDX 630 L - 1800 MM
GWD3051
1800
1860
PAAR VORDERE STÄNDER - FÜR EXTERNES FACH - QDX 630 L - 2000 MM
GWD3052
2000
2060
Cod Gewiss
Geeignet für Gestelle LxH (mm)
GESCHLOSSENE TÜR - EXTERNES ABTEIL - VERTEILER FÜR WANDMONTAGE - QDX 630 L - FÜR GESTELL 300x1000mm
GWD3613
300x1000
GESCHLOSSENE TÜR - EXTERNES ABTEIL - VERTEILER FÜR WANDMONTAGE - QDX 630 L - FÜR GESTELL 300x1200mm
GWD3614
300x1200
GESCHLOSSENE TÜR - EXTERNES ABTEIL - VERTEILER FÜR BODENMONTAGE - QDX 630 L - FÜR GESTELL 400x1600mm
GWD3639
400x1600
GESCHLOSSENE TÜR - EXTERNES ABTEIL - VERTEILER FÜR BODENMONTAGE - QDX 630 L - FÜR GESTELL 400x1800mm
GWD3640
400x1800
GESCHLOSSENE TÜR - EXTERNES ABTEIL - VERTEILER FÜR BODENMONTAGE - QDX 630 L - FÜR GESTELL 400x2000mm
GWD3641
400x2000
Sie sahen 75 Produkte Eingeschaltet 195
