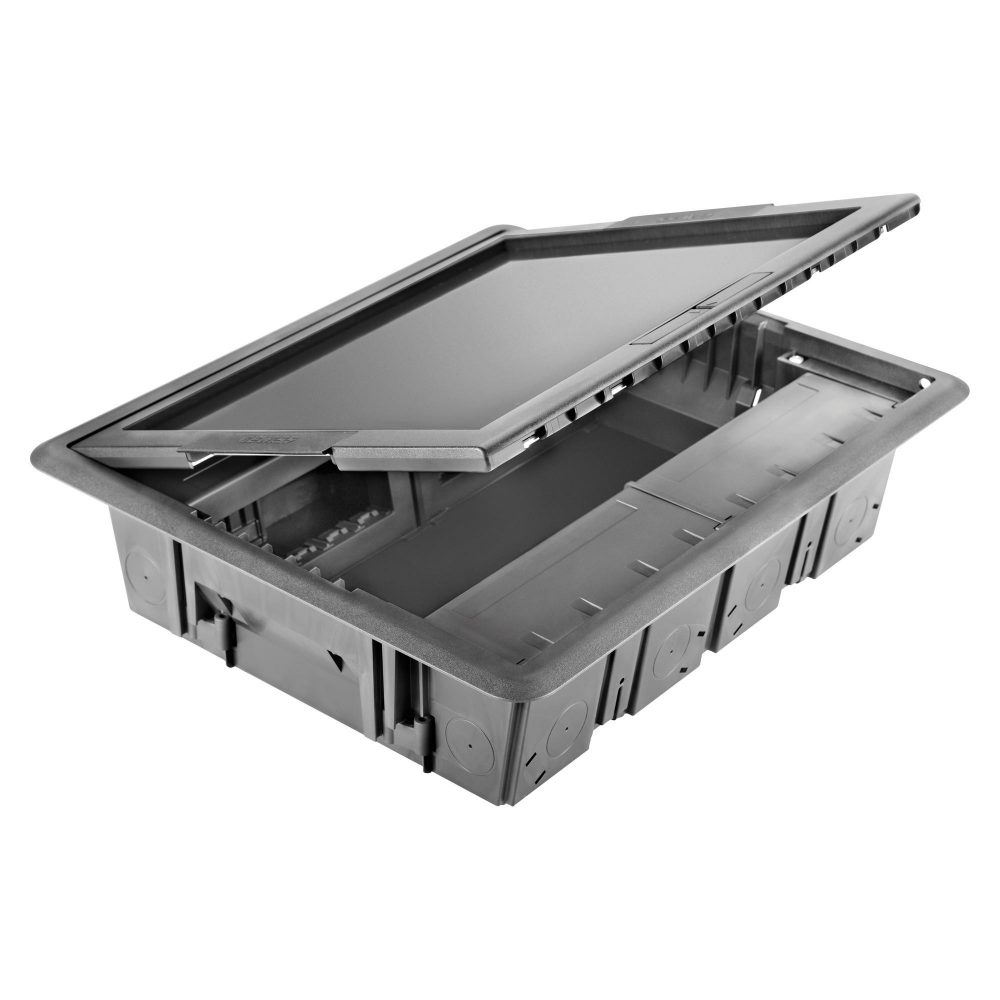

BODENEINBAUDOSE - MIT HOHLABDECKUNG - 20 MODULE SYSTEM

Code: GW24602

Baureihen: 24 SC
Unterputz-, Aufputz- und Bodeneinbaudosen

Große Auswahl an Dosen für Schalterprogramme, mit hoher mechanischer Festigkeit und umfangreichem Zubehör: Trennwände, Dichtungen, Mörtelschutz.
Bodeneinbaudosen in verschiedenen Größen, mit Edelstahl oder individueller Oberfläche (für die Verwendung von Geräten der Baureihe System und REG).

850 °C

Technische Informationen

Information

Download

Software

Zertifikate

Gemäß Normen EN 60670-1, EN 60670-23, CEI 23-48

Einsatz im Temperaturbereich -5 ÷ +45 °C

Compatibility with domestic range SYSTEM

Degree of protection underfloor outlet box edge/floor IP52

Interne Modularität 20 Module SYSTEM

Degree of protection cover/underfloor outlet box interior IP40 (IP20 cable opening)

Anz. Halterungen 4 Halterungen für 5 System Module

Glühdrahtprüfung 850 °C

Außenabmessungen BxHxT (mm) 364x98x320

Resistance to point load (N) 500

Material GW PLAST Technopolymer

Resistance to distributed load (N) 1000

Ware Number 85371098

Product Data Sheet

Technische daten

Montageanleitung

DXF zeichnung

Zum Downloadbereich gehen Zum Downloadbereich gehen

CAP

37-08

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

PRICE

Estimation of electrical systems

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

CADpro

Advanced design of electrical systems

Zum Softwarebereich gehen Zum Softwarebereich gehen

CE-zeichen

AUSSTATTUNG UND NOTIZEN

MERKMALE: Die Halterungen eignen sich für den Einsatz der mitgelieferten, beweglichen Trennwände (Energie / Daten).
Der Deckel kann mit Hilfe eines Werkzeugs abgenommen und beliebig an einer der beiden Seiten montiert werden.
In den Deckel kann der Bodenbelag integriert werden.
