68 ACS serie ACS verdeelbordsystemen voor bouwplaatsen

PROTECTIONS:
1 interrupteur-sectionneur à coupure visible selon NF C 14-100 de coupure générale.
1 disjoncteur MTXE 4P type N (PdC: 36kA) à déclencheur électronique réglable LS/I.
1 x bloc différentiel à délai de déclenchement réglable: T = instantané à 3 sec..
ÉQUIPEMENT:
1 platine de comptage S19 conforme aux spécifications EDF équipée de:
Cornet épanouisseur de raccordement.
Fusibles et barrettes de sectionnement.
transformateurs de courant.
1 x liaison électrique entre la platine de compatge et l’interrupteur-sectionneur.
1 x cache-bornes isolants.
NOTE: compteur électronique hors fourniture.
DIMENSIONS:
HxLxP: 1760x1100x500.

PROTECTIONS:
1 interrupteur-sectionneur à coupure visible selon NF C 14-100 de coupure générale.
1 disjoncteur MTXE 4P type N (PdC: 36kA) à déclencheur électronique réglable LS/I.
1 x bloc différentiel à délai de déclenchement réglable: T = instantané à 3 sec..
ÉQUIPEMENT:
1 platine de comptage S19 conforme aux spécifications EDF équipée de:
Cornet épanouisseur de raccordement.
Fusibles et barrettes de sectionnement.
Transformateurs de courant.
Compteur électronique triphasé:
1 x liaison électrique entre la platine de compatge et l’interrupteur-sectionneur.
1 x cache-bornes isolants.
DIMENSIONS:
HxLxP: 1760x1100x500.

PROTECTIONS:
1 disjoncteur de branchement abonné (PdC: 3 kA) diff érentiel 500mA.
1 interrupteur diff érentiel haute sensibilité 30mA type AC.
ÉQUIPEMENT:
1 coffret de comptage S15 conforme aux spécifi cations EDF équipé de:
base coupe-circuit avec couvercle plombable.
emplacement pré-câblé pour compteur électronique.
1 x liaison électrique entre la platine de compatge et l’interrupteur-sectionneur.
1 x cache-bornes isolants.
NOTE: compteur électronique hors fourniture; pied support en accessoire.
DIMENSIONS:
HxLxP: 516x536x215 mm.

CARACTÉRISTIQUE: pied en tubes d’acier 40x40 mm.

PROTECTIONS:
FR60345:
1 interrupteur-sectionneur 4P 250A de coupure générale.
1 x disjoncteur magnétothermique 4P 32A courbe C + bloc différentiel 30mA type AC pour départ DIVERS.
1 x disjoncteur magnétothermique 4P 40A courbe C + bloc différentiel 300mA type AC pour départ DIVERS.
2 x disjoncteur magnétothermique 4P 63A courbe C + bloc différentiel 300mA type AC pour 2 départs DIVERS.
1 x disjoncteur magnétothermique MTX 160c type B (PdC: 16kA) 4P 160A + bloc différentiel réglable 0,03 à 3A / 0 à 3 sec. pour départ GRUe
FR60346:
1 interrupteur-sectionneur 4P 400A de coupure générale.
1 x disjoncteur magnétothermique 4P 32A courbe C + bloc différentiel 30mA type AC pour départ DIVERS.
1 x disjoncteur magnétothermique 4P 40A courbe C + bloc différentiel 300mA type AC pour départ DIVERS.
3 x disjoncteur magnétothermique 4P 63A courbe C + bloc différentiel 300mA type AC pour 3 départs DIVERS.
1 x disjoncteur magnétothermique MTX 160c type B (PdC: 16kA) 4P 125A + bloc différentiel réglable 0,03 à 3A / 0 à 3 sec. pour départ GRUE
1 x disjoncteur magnétothermique MTX 160c type B (PdC: 16kA) 4P 160A + bloc différentiel réglable 0,03 à 3A / 0 à 3 sec. pour départ GRUE.
ÉQUIPEMENT:
FR60345:
Arrivée sur bornier à plage 3P+N 150 mm².
Coup de poing d’arrêt d’urgence; voyant triled de présence tension amont; voyant extérieur «en service».
Bornier départ grue 3P+N 95 mm²; 2 borniers départ divers 3P+N 35 mm²; 2 borniers départ divers 3P+N 16 mm².
Entrée des câbles par plaque passe-câbles.
FR60346:
Arrivée sur bornier à plage 3P+N 240 mm².
Coup de poing d’arrêt d’urgence; voyant triled de présence tension amont; voyant extérieur «en service».
2 borniers départ grue 3P+N 95 mm²; 3 borniers départ divers 3P+N 35 mm²; 2 borniers départ divers 3P+N 16 mm².
Entrée des câbles par plaque passe-câbles.
DIMENSIONS:
HxLxP: 1300x800x450 mm.

Courant nominal (A):
FR60365: 160.
FR60366, FR60367: 250.
PROTECTIONS:
FR60365:
1 interrupteur-sectionneur 4P 160A de coupure générale.
1 interrupteur différentiel 4P 25A 30mA type AC pour les socles de prise 16A.
3 x disjoncteur magnétothermique 1P+N 16A courbe C pour 3 socles de prise 2P+T 16A 230V.
1 interrupteur différentiel 4P 63A 30mA type AC pour les socles de prise 16 et 32A.
2 x disjoncteur magnétothermique 3P 16A courbe C pour 2 socles de prise 3P+T 16A 400V.
1 x disjoncteur magnétothermique 3P 32A courbe C pour socle de prise 3P+T 32A 400V.
1 x disjoncteur magnétothermique 4P 40A courbe C + bloc différentiel 300mA type AC pour départ DIVERS.
1 x disjoncteur magnétothermique MTX 160c type B (PdC: 16kA) 4P 100A + bloc différentiel réglable 0,03 à 3A / 0 à 3 sec. pour départ GRUE.
FR60366:
1 interrupteur-sectionneur 4P 250A de coupure générale.
1 interrupteur différentiel 4P 25A 30mA type AC pour les socles de prise 16A.
3 x disjoncteur magnétothermique 1P+N 16A courbe C pour 3 socles de prise 2P+T 16A 230V.
1 interrupteur différentiel 4P 63A 30mA type AC pour les socles de prise 16 et 32A.
2 x disjoncteur magnétothermique 3P 16A courbe C pour 2 socles de prise 3P+T 16A 400V.
1 x disjoncteur magnétothermique 3P 32A courbe C pour socle de prise 3P+T 32A 400V.
1 x disjoncteur magnétothermique 3P 63A courbe C + bloc différentiel 30mA type AC pour socle de prise 3P+t 63A 400V.
1 x disjoncteur magnétothermique 4P 40A courbe C + bloc différentiel 300mA type AC pour départ DIVERS.
1 x disjoncteur magnétothermique MTX 160c type B (PdC: 16kA) 4P 160A + bloc différentiel réglable 0,03 à 3A / 0 à 3 sec. pour départ GRUE.
FR60367:
1 interrupteur-sectionneur 4P 250A de coupure générale.
1 interrupteur différentiel 4P 63A 30mA type AC pour les socles de prise 16A et 32A.
2 x disjoncteur magnétothermique 1P+N 16A courbe C pour 4 socles de prise 2P+T 16A 230V.
1 x disjoncteur magnétothermique 3P 16A courbe C pour 2 socles de prise 3P+T 16A 400V.
1 x disjoncteur magnétothermique 3P 32A courbe C pour socle de prise 3P+T 32A 400V.
1 x disjoncteur magnétothermique 4P 63A courbe C + bloc différentiel 30mA type AC pour socle de prise 3P+N+T 63A 400V.
1 x disjoncteur magnétothermique 4P 40A courbe C + bloc différentiel 300mA type AC pour départ DIVERS.
1 x disjoncteur magnétothermique MTX 160c type B (PdC: 16kA) 4P 125A + bloc différentiel réglable 0,03 à 3A / 0 à 3 sec. pour départ GRUE.
ÉQUIPEMENT:
FR60365:
Arrivée sur bornier 3P+N 95 mm².
Coup de poing d’arrêt d’urgence; voyant triled de présence tension amont; voyant extérieur «en service».
Bornier départ grue 3P+N 50 mm²; bornier départ divers 3P+N 16 mm².
Entrée des câbles par plaque passe-câbles.
FR60366:
Arrivée sur bornier 3P+N 150 mm².
Coup de poing d’arrêt d’urgence; voyant triled de présence tension amont; voyant extérieur «en

Courant nominal (A):
FR60351: 63.
FR60352: 125.
PROTECTIONS:
FR60351:
1 disjoncteur magnétothermique 4P 63A courbe C de coupure et de protection générales.
1 interrupteur différentiel 4P 40A 30mA type AC pour les socles de prise 16A.
2 x disjoncteur magnétothermique 1P+N 16A courbe C pour 4 socles de prise 2P+T 16A 230V.
1 x disjoncteur magnétothermique 3P 16A courbe C pour socle de prise 3P+T 16A 400V.
1 interrupteur différentiel 4P 63A 30mA type AC pour les socles de prise 32A.
1 x disjoncteur magnétothermique 3P 32A courbe C pour socle de prise 3P+T 32A 400V.
1 x disjoncteur magnétothermique 4P 32A courbe C pour socle de prise 3P+N+T 32A 400V.
1 x disjoncteur magnétothermique 1P+N 10A courbe C pour départ ECLAIRAGE.
1 x disjoncteur magnétothermique 4P 40A courbe C + bloc différentiel 300mA type AC pour départ DIVERS.
FR60352:
1 disjoncteur magnétothermique 4P 125A courbe C de coupure et de protection générales.
1 interrupteur différentiel 4P 63A 30mA type AC pour les socles de prise 16 et 32A.
2 x disjoncteur magnétothermique 1P+N 16A courbe C pour 4 socles de prise 2P+T 16A 230V.
1 x disjoncteur magnétothermique 3P 16A courbe C pour socle de prise 3P+T 16A 400V.
1 x disjoncteur magnétothermique 3P 32A courbe C pour socle de prise 3P+T 32A 400V.
1 x disjoncteur magnétothermique 3P 63A courbe C + bloc différentiel 30mA type AC pour socle de prise 3P+t 63A 400V.
1 x disjoncteur magnétothermique 1P+N 10A courbe C pour départ ECLAIRAGE.
2 x disjoncteur magnétothermique 4P 40A courbe C + bloc différentiel 300mA type AC pour 2 départs DIVERS.
ÉQUIPEMENT:
FR60351:
Arrivée sur bornier double 3P+N 35 mm².
Coup de poing d’arrêt d’urgence; voyant triled de présence tension amont; voyant extérieur «en service».
Bornier éclairage 1P+N 2,5 mm²; bornier départ divers 3P+N 16 mm²;.
Entrée des câbles par plaque passe-câbles.
FR60352:
Arrivée sur bornier 3P+N 95 mm².
Coup de poing d’arrêt d’urgence; voyant triled de présence tension amont; voyant extérieur «en service»;.
Bornier éclairage 1P+N 2,5 mm²; 2 borniers départ divers 3P+N 16 mm²;.
Entrée des câbles par plaque passe-câbles.
DIMENSIONS:
FR60351: LxHxP: 845x450x330 mm.
FR60352: LxHxP: 1300x850x450 mm.

PROTECTIONS:
FR60353:
1 interrupteur diff érentiel 4P 40A 30mA type AC de coupure et de protection générales.
3 x disjoncteur magnétothermique 1P+N 16A courbe C pour 6 socles de prise 2P+T 16A 230V.
2 x disjoncteur magnétothermique 3P 16A courbe C pour 2 socles de prise 3P+T 16A 400V.
1 x disjoncteur magnétothermique 1P+N 10A courbe C pour départ ECLAIRAGE.
FR60354:
1 interrupteur diff érentiel 4P 63A 30mA type AC de coupure et de protection générales.
3 x disjoncteur magnétothermique 1P+N 16A courbe C pour 6 socles de prise 2P+T 16A 230V.
2 x disjoncteur magnétothermique 3P 16A courbe C pour 2 socles de prise 3P+T 16A 400V.
1 x disjoncteur magnétothermique 3P 32A courbe C pour socle de prise 3P+T 32A 400V.
1 x disjoncteur magnétothermique 1P+N 10A courbe C pour départ ECLAIRAGE.
FR60355:
1 interrupteur diff érentiel 4P 63A 30mA type AC de coupure et de protection générales.
2 x disjoncteur magnétothermique 1P+N 16A courbe C pour 4 socles de prise 2P+T 16A 230V.
3 x disjoncteur magnétothermique 3P 16A courbe C pour 3 socles de prise 3P+T 16A 400V.
1 x disjoncteur magnétothermique 3P 32A courbe C pour socle de prise 3P+T 32A 400V.
1 x disjoncteur magnétothermique 1P+N 10A courbe C pour départ ECLAIRAGE.
ÉQUIPEMENT:
FR60353:
Arrivée sur bornier double 3P+N 16 mm².
Coup de poing d’arrêt d’urgence; voyant triled de présence tension amont; voyant extérieur «en service».
Bornier éclairage 1P+N 2,5 mm².
Entrée des câbles par 3 presse-étoupe en partie basse.
FR60354 ET FR60355:
Arrivée sur bornier double 3P+N 35 mm².
Coup de poing d’arrêt d’urgence; voyant triled de présence tension amont; voyant extérieur «en service».
Bornier éclairage 1P+N 2,5 mm².
Entrée des câbles par 3 presse-étoupe en partie basse.
DIMENSIONS:
HxLxP: 845x450x330 mm.

PROTECTIONS:
FR60361:
1 interrupteur diff érentiel 4P 40A 30mA type AC de coupure et de protection générales.
6 x disjoncteur magnétothermique 1P+N 20A courbe C pour 6 départs directs CANTONNEMENT.
3 x disjoncteur magnétothermique 1P+N 16A courbe C pour 3 socles de prise 2P+T 16A 230V.
FR60362:
1 interrupteur diff érentiel 4P 63A 30mA type AC de coupure et de protection générales.
6 x disjoncteur magnétothermique 1P+N 20A courbe C pour 6 départs directs CANTONNEMENT.
1 x disjoncteur magnétothermique 4P 32A courbe C pour départ direct DIVERS.
3 x disjoncteur magnétothermique 1P+N 16A courbe C pour 3 socles de prise 2P+T 16A 230V.
ÉQUIPEMENT:
FR60361:
Arrivée sur bornier double 3P+N 16 mm².
Coup de poing d’arrêt d’urgence; voyant triled de présence tension amont; voyant extérieur «en service».
Entrée des câbles par 8 presse-étoupe en partie basse.
FR60362:
Arrivée sur bornier double 3P+N 35 mm².
Coup de poing d’arrêt d’urgence; voyant triled de présence tension amont; voyant extérieur «en service».
Entrée des câbles par 9 presse-étoupe en partie basse.
DIMENSIONS:
LxHxP: 845x450x330 mm.

PROTECTIONS:. 1 disjoncteur magnétothermique différentiel 2P 16A 0,03A type AC
FOURNITURE: 3 m de câble H 07 RN - F 3x2,5 mm² de connexion au secteur et fiche NF-USE 2P+T 10/16 A 230 V.

PROTECTION: 1 général 1P+N 16 A 30 mA
FOURNITURE: Câble + fiche= 3 mètres H07 RN-F 3x2,5 mm² et fiche 2P+T 16 A 230 V brochage NF

FR60332P: coffret livré dans un emballage illustré
PROTECTION: 1 général 1P+N 16 A 30 mA
FOURNITURE: Câble + fiche= 3 mètres H07 RN-F 3x2,5 mm² et fiche 2P+T 16 A 230 V brochage NF, coup de poing d'arrêt d'urgence.

PROTECTION: 1 général 1P+N 16 A 30 mA.
FOURNITURE: Coup de poing d'arrêt d'urgence.

PROTECTIONS: 1 disjoncteur magnétothermique différentiel 2P 16A 0,03A typer AC.
FOURNITURE: 3 m de câble H 07 RN - F 3x2,5 mm² de connexion au secteur et fiche NF-USE 2P+T 10/16 A 230 V.
ACCESSOIRE EN OPTION: support mobile avec enrouler GW68431 ou support multifonction FR60278N.

PROTECTIONS: 1 disjoncteur magnétothermique différentiel 2P 16A 0,03A TYPE AC.
FOURNITURE: bornier d'alimentation avec repiquage; 2 presse-étoupe; coup de poing d'arrêt d'urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68431 ou support multifonction FR60278N.

PROTECTIONS: 1 disjoncteur magnétothermique différentiel 2P 16A 0,03 A type AC.
FOURNITURE: 3 m de câble H 07 RN - F 3x2,5 mm² de connexion au secteur et fiche NF-USE 2P+T 10/16 A 230; coup de poing d'arrêt d'urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68431 ou support multifonction FR60278N.

PROTECTIONS: PROTECTIONS: 1 disjoncteur magnétothermique différentiel 2P 16A 30mA type AC pour les 4 prises 2P+T 16A 230V;
FOURNITURE: 3 m de câble H 07 RN - F 3x2,5 mm2 et fi che 2P+T 16 A 230 V NF; coup de poing d'arrêt d'urgence; support multifonction.
CARACTÉRISTIQUES DU SUPPORT MULTIFONCTION: support type "tiroir" permettant l'installation et le retrait simple et rapide du coffret sans aucune opération de montage ou de démontage; coffret verrouillé dans le support par 2 pattes; poignée de transport intégrée; fonction enrouleur de câble pour 3 mètres en HO7 2,5 mm2; fixation murale par 2 trous boutonnières Ø 7(12) mm; fixation au sol par 4 trous Ø 7 mm; accrochage au barreau d'une échelle ou à la rambarde d'un échafaudage; sécurisation possible par 2 colliers (non fournis); poignée prépercée, 2 trous oblongs Ø 7mm entraxe 50 mm ± 5 mm, pour la fi xation d'un projecteur halogène 500W.

PROTECTIONS: 1 interrupteur différentiel 2P 40A 0,03 A type AC; 2 disjoncteurs magnétothermiques 1P+N 16A courbe C.
FOURNITURE: coup de poing d'arrêt d'urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68431 ou support multifonction FR60278N.

PROTECTIONS: 1 disjoncteur magnétothermique différentiel 4P 16A 30mA type AC pour les 4 prises.
FOURNITURE: coup de poing d'arrêt d'urgence; voyant de présence tension; 1 presse-étoupe.
ACCESSOIRES EN OPTION: support mobile avec enrouleur GW68431 ou support multifonction FR60278N

PROTECTIONS: 1 disjoncteur différentiel 4P 16A 30mA type AC.
FOURNITURE: coup de poing d'arrêt d'urgence; voyant de présence tension; 1 presse-étoupe.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68431 ou support multifonction FR60278N.

FR60334P: coffret livré dans un emballage illustré.
PROTECTION:
FR60333: 1 général 4P 40 A 30 mA; 1 disj. 1P+N 16 A-C, 1 disj. 4P 16 A-C;
FR60334: 1 général 4P 40 A 30 mA; 1 disj. 1P+N 16 A-C, 1 disj. 4P 32 A-C;
FR60334P: 1 général 4P 40 A 30 mA; 1 disj. 1P+N 16 A-C, 1 disj. 4P 32 A-C.
FOURNITURE: Coup de poing d'arrêt d'urgence.

PROTECTION: 1 général 4P 63 A 30 mA; 1 disj. 4P 16 A-C, 1 disj. 4P 32 A-C.
FOURNITURE: Coup de poing d'arrêt d'urgence.

PROTECTIONS: 1 disjoncteur magnétothermique différentiel 2P 16A 0,03 A type AC.
FOURNITURE: 3 m de câble H 07 RN - F 3x2,5 mm² de connexion au secteur et fiche NF-USE 2P+T 10/16 A 230 V; voyant de mise sous tension.
ACCESSOIRE EN OPTION: support mobile avec enrouler GW68433 ou GW68432 ou support multifonction FR60279N.

PROTECTIONS: 1 interrupteur différentiel 4P 25A 0,03A type AC; 3 disjoncteurs magnétothermiques 1P+N 16A courbe C.
FOURNITURE: coup de poing d'arrêt d'urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68433 ou GW68432 ou support multifonction FR60279N.

PROTECTIONS: 1 idisjoncteur différentiel 4P 32A 0,03A type AC; 2 disjoncteurs magnétothermiques 1P+N 16A courbe C; 1 disjoncteur magnétothermique 3P 20A courbe C.
FOURNITURE: bornier d'alimentation avec repiquage; 2 presse-étoupe; coup de poing d'arrêt d'urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68433 ou GW68432 ou support multifonction FR60279N.

PROTECTIONS: 1 interrupteur différentiel 4P 40A 0,03A type AC; 2 disjoncteurs magnétothermiques 1P+N 16A; 1 disjoncteur magnétothermique 3P 20A.
FOURNITURE: 3 mètres câble H07 RN-F 5x6 mm² et fiche IEC309 3P+N+T 32A 400 V; coup de poing d'arrêt d'urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68433 ou GW68432 ou support multifonction FR60279N.

PROTECTIONS: 1 interrupteur différentiel 4P 40A 0,03A type AC; 2 disjoncteurs magnétothermiques 1P+N 16A courbe C; 1 disjoncteur magnétothermique 3P 20A courbe.
FOURNITURE: coup de poing d'arrêt d'urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68433 ou GW68432 ou support multifonction FR60279N.

PROTECTIONS: interrupteur différentiel 4P 40A 0,03A type AC; 2 disjoncteurs magnétothermiques 1P+N 16A courbe C; 1 disjoncteur magnétothermique 4P 20A courbe C.
FOURNITURE: coup de poing d'arrêt d'urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68433 ou GW68432 ou support multifonction FR60279N.

PROTECTIONS:
FR60236N: 1 interrupteur différentiel 4P 40A 0,03A type AC; 2 disjoncteurs magnétothermiques 1P+N 16A courbe C; 1 disjoncteur magnétothermique 3P 16A courbe C.
FR60154N: 1 interrupteur différentiel 4P 40A 0,03A type AC; 2 disjoncteurs magnétothermiques 1P+N 16A courbe C; 1 disjoncteur magnétothermique 4P 16A courbe C.
FOURNITURE: coup de poing d’arrêt d’urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68433 ou GW68432 ou support multifonction FR60279N.

PROTECTIONS:
FR60232N: 1 interrupteur différentiel 4P 40A 0,03A type AC; 2 disjoncteurs magnétothermiques 1P+N 16A courbe C; 1 disjoncteur magnétothermique 3P 32A courbe C.
FR60155: 1 interrupteur différentiel 4P 40A 0,03A type AC; 2 disjoncteurs magnétothermiques 1P+N 16A courbe C; 1 disjoncteur magnétothermique 4P 32A courbe C.
FOURNITURE: coup de poing d'arrêt d'urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68433 ou GW68432 ou support multifonction FR60279N.

PROTECTIONS: 1 interrupteur-sectionneur rotatif 4P 32A; 1 disjoncteur magnétothermique 4P 32A 0,03A type AC; 1 disjoncteur magnétothermique 1P+N 16A courbe C; 1 disjoncteur magnétothermique 4P 16A courbe C.
FOURNITURE: bornier d'alimentation avec repiquage; 2 presse-étoupe; coup de poing d'arrêt d'urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68433 ou GW68432 ou support multifonction FR60279N.

PROTECTIONS: 1 interrupteur différentiel 4P 40A 0,03A type AC; 4 disjoncteurs magnétothermiques 1P+N 16A courbe C.
FOURNITURE: 1 presse-étoupe; coup de poing d'arrêt d'urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68433 ou GW68432.

PROTECTIONS: 1 interrupteur différentiel 4P 40A 0,03A type AC; 2 disjoncteurs magnétothermiques 1P+N 16A courbe C; 2 disjoncteurs magnétothermiques 3P 16A courbe C.
FOURNITURE: coup de poing d'arrêt d'urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68433 ou GW68432.

PROTECTIONS: 1 interrupteur différentiel 4P 63A 0,03A type AC; 1 disjoncteur magnétothermique 1P+N 16A courbe C; 2 disjoncteurs magnétothermiques 3P 16A courbe C; disjoncteur magnétothermique 3P 32A courbe C.
FOURNITURE: coup de poing d'arrêt d'urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68433 ou GW68432.

PROTECTIONS:
FR60238N: 1 interrupteur différentiel 4P 40A 0,03A type AC; 3 disjoncteurs magnétothermiques 1P+N 16A courbe C; 2 disjoncteurs magnétothermiques 4P 16A courbe C.
FR60239N: 1 interrupteur différentiel 4P 63A 0,03A type AC; 3 disjoncteurs magnétothermiques 1P+N 16A courbe C; 1 disjoncteur magnétothermique 4P 16A courbe C; 1 disjoncteur magnétothermique 4P 32A courbe C.
FOURNITURE: 1 presse-étoupe; coup de poing d'arrêt d'urgence; voyant de présence tension.
ACCESSOIRE EN OPTION: support mobile avec enrouleur GW68433 ou GW68432.

OPMERKINGEN: het type kabel dat moet worden gebruikt is H 07 RN - F 5 x 4 mm²; de lengte varieert afhankelijk van het type kabel.
GW68433: Q-DIN beveiligingssysteem tegen druppelen aan de voorzijde.

OPMERKINGEN: het type kabel dat moet worden gebruikt is H 07 RN - F 5 x 4 mm²; de lengte varieert afhankelijk van het type kabel. 1+1 flenzen voor contactdozen IEC 309 16A en 32A.

CARACTÉRISTIQUES: support type "tiroir" permettant l'installation simple et rapide du coffret sans aucune opération de perçage et d'assemblage; 2 pattes de verrouillage du coffret dans le support; poignée de transport intégrée; fonction enrouleur de câble pour 3 mètres en H 07 2,5 mm²; fixation murale par 2 trous boutonnières Ø 7 (12) mm; fixation au sol par 4 trous Ø 7 mm; accrochage au barreau d'une échelle ou à la rambarde d'un échafaudage; sécurisation possible par 2 colliers (non fournis); poignée prépercée, 2 trous oblongs Ø 7 mm entraxe 50 mm±5 mm, pour la fixation d'un projecteur halogène 500 W.

EIGENSCHAPPEN: montage aan de achterzijde van de borden. De maximale waarden voor langdurige belasting verwijzen naar Q-DIN-borden.
TOEPASSINGEN: voor het toepassen van borden op polen van 60 mm tot 80 mm.
MEEGELEVERDE ACCESSOIRES: 2 stuks. Raadpleeg het instructieblad voor het correcte gebruik van de kit.

OPMERKINGEN: GW44621: wordt gebruikt om de dubbele isolatie en de oorspronkelijke IP-beschermingsgraad van de dozen, containers en andere GEWISS-producten te onderhouden.
GW46446 en GW46451: set van 4 beugels. Maximale langdurige belasting 8 kg voor Q-DIN10, 12 kg voor Q-DIN14 en 15 kg voor Q-DIN20.

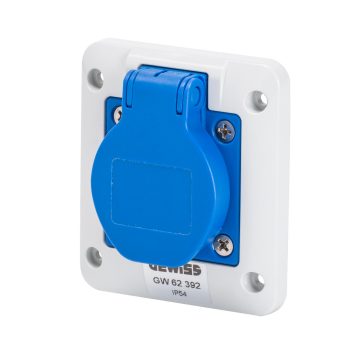

EIGENSCHAPPEN: residentiële contactdozen uitgerust met kinderbeveiliging (plaatje) en met verbinding aan de achterzijde.
OPMERKINGEN: residentiële contactdozen 50x50 mm kunnen ook worden geïnstalleerd op flenzen 85x75 mm met de adapter code GW68281.

TOEPASSING: geschikt voor noodgebruik, conform de norm IEC 60947-5-5.
MEEGELEVERD: Flens met 3 zittingen (waarvan 2 contacthouders).

EIGENSCHAPPEN: GW74502 geschikt voor contactopening ook in het geval van licht kleven, volgens norm EN 60947-5-1.
Klembevestiging op de flenzen van de contacthouder.
OPMERKINGEN: de dubbele contacten van type GW74503, GW74504 en GW74505 zijn niet compatibel met de waterdichte noodbehuizingen GW42204 en GW42207.

APPLICATIONS: GW66745 spécifique au montage de boutons-poussoirs d’urgence. Possibilité de montage sur coffrets Q-DIN, boîte de dérivation PTC, couvercles plastronnés et panneaux.
FOURNITURES: joint et vis de montage.

MEEGELEVERDE ACCESSOIRES: 2 sleutels.
OPMERKINGEN: Alle sleutels en bijhorende sloten met dezelfde productcode zijn identiek.

CARACTERISTIQUES: poignée industrielle en Nylon 6 et fibre de verre. Fixation par l'intérieur du coffret dans inserts borgnes pour maintenir l'isolation Classe II (prévoir 2 vis M6 L = 12 mm).

TOEPASSINGEN: de flens met een afmeting van 85x75 mm is geschikt voor IEC 309 16 A-contactdozen en COMBI-IN GW27401 en GW27403 flens; de flens met een afmeting van 95x80 mm is geschikt voor IEC 309 16 -32 A-contactdozen.
MEEGELEVERDE ACCESSOIRES: 1 blinde flens - blauw - 16 A; 1 blinde flens - blauw - 16-32 A; 3 pakkingen en bevestigingsschroeven.

TOEPASSINGEN: GW66715N voor het monteren van alle verticale contactdozen 16-32 A IP67 uit de serie 67 IB op de Q-DIN borden of op de modulaire bases van de vorige uitvoeringen voor contactdozen 16-32 A CBF IP55.
GW66716N voor het monteren van alle verticale contactdozen 63A IP67 uit de serie 67 IB op de modulaire bases van de vorige uitvoeringen voor contactdozen 63A CBF IP55.

CHARACTERISTICS: equipped with nickel-plated contacts, safety shields (shutter) and with rear connection. Product packaged individually.

OPMERKINGEN: ze worden geïnstalleerd in dezelfde zitting van IEC 309 contactdozen - 16 A IP44/67
MEEGELEVERDE ACCESSOIRES: pakking en montageschroeven.

TOEPASSINGEN: GW66745 specifiek voor nooddrukknoppen.
MEEGELEVERDE ACCESSOIRES: pakking en montageschroeven.

NOTE: autres brochages disponibles dans la série appareillage System.

OPMERKING: voor installatie op de basis van de Q-DIN, voor het invoegen van DIN-rails/klemmenblokken/componenten.

MEEGELEVERDE ACCESSOIRES: bevestigingsschroeven. De 80A-klemmenblokken worden geleverd met de labels N en E die op de respectievelijke plaatsen moeten worden aangebracht om de polen te identificeren.
EIGENSCHAPPEN: GWT 960 °C volgens EN60695-2-11.
INSTALLATIE: de installatie van de GW40401, GW40408B en GW40408U klemmenblokken op Q-DIN 14/20 borden is toegestaan bij gebruik van de GW40413 adapter.

MEEGELEVERDE ACCESSOIRES: bevestigingsschroeven.
EIGENSCHAPPEN: de adapter is voorgeboord voor de correcte montage van het klemmenblok.
INSTALLATIE: hiermee is installatie van de GW40401, GW40408B en GW40408U klemmenblokken op Q-DIN 14/20 borden mogelijk.

TOEPASSINGEN: Typische toepassing: hoofdborden voor bouwplaatsen. Het wordt stroomafwaarts van de energiemeter geïnstalleerd en beschermt de lengte van de kabel van het hoofdbord tot de secundaire verdeelborden.
MEEGELEVERDE ACCESSOIRES: Nooddrukknop; Kabelwartels van type PG voor kabelingang en -uitgang: set van 4 beugels voor wandmontage.

EIGENSCHAPPEN: De laatste modulaire rij van het bord moet worden omgekeerd voor de kabeltoevoer-/uitgangsklemmen. de kabelwartels voor kabeltoevoer/-uitgang bevinden zich aan de achterzijde van de borden.
TOEPASSINGEN: Typische toepassing: hoofdborden voor bouwplaatsen. Het wordt stroomafwaarts van de energiemeter geïnstalleerd en beschermt de lengte van de kabel van het hoofdbord tot de secundaire verdeelborden.
MEEGELEVERDE ACCESSOIRES: Draaghendel; paddenstoelnooddrukknop aangesloten op de afschakelspoel minimumspanning van de hoofdschakelaar; Kabelwartels van type PG voor kabelingang en -uitgang; set van 4 opbouwbevestigingsbeugels uit roestvrij staal; veiligheidssloten met sleutel en hendel.

EIGENSCHAPPEN: Thermoplastische borden met een hoge slagvastheid (IK10). Typische toepassing: hoofd- of secundaire verdeelborden voor bouwplaatsen, tentoonstellingsruimtes en tijdelijk gebruik.
MEEGELEVERDE ACCESSOIRES: Nooddrukknop, klemmenblok, roestvast staal trekbestendige kabelbevestigingshaken, nr. 2 driekantsslot, set van stalen beugels voor opbouw.
OPMERKINGEN: buitenafmetingen (BxHxD) 636x821x400 mm.
Raadpleeg de website van Gewiss om de bekabelingsschema's van de borden te downloaden. .

EIGENSCHAPPEN: Thermoplastische borden met een hoge slagvastheid (IK10). Typische toepassing: hoofd- of secundaire verdeelborden voor bouwplaatsen, tentoonstellingsruimtes en tijdelijk gebruik.
MEEGELEVERDE ACCESSOIRES: Nooddrukknop, klemmenblok, roestvast staal trekbestendige kabelbevestigingshaken, nr. 2 driekantsslot, set van stalen beugels voor opbouw.
OPMERKINGEN: buitenafmetingen (BxHxD) 636x821x400 mm.
Raadpleeg de website van Gewiss om de bekabelingsschema's van de borden te downloaden. .

EIGENSCHAPPEN: Thermoplastische borden met een hoge slagvastheid (IK10). Typische toepassing: hoofd- of secundaire verdeelborden voor bouwplaatsen, tentoonstellingsruimtes en tijdelijk gebruik.
GW68542 met vergrendelde contactdozen type COMBIBLOC IP55.
MEEGELEVERDE ACCESSOIRES: Nooddrukknop, klemmenblok, roestvast staal trekbestendige kabelbevestigingshaken, nr. 2 driekantsslot, set van stalen beugels voor opbouw.
OPMERKINGEN: buitenafmetingen (BxHxD) 636x821x400 mm.
Raadpleeg de website van Gewiss om de bekabelingsschema's van de borden te downloaden. .

EIGENSCHAPPEN: Thermoplastische borden met een hoge slagvastheid (IK10). Typische toepassing: hoofd- of secundaire verdeelborden voor bouwplaatsen, tentoonstellingsruimtes en tijdelijk gebruik.
MEEGELEVERDE ACCESSOIRES: Nooddrukknop, klemmenblok, roestvast staal trekbestendige kabelbevestigingshaken, nr. 2 driekantsslot, set van stalen beugels voor opbouw.
OPMERKINGEN: buitenafmetingen (BxHxD) 636x821x400 mm.
Raadpleeg de website van Gewiss om de bekabelingsschema's van de borden te downloaden. .

EIGENSCHAPPEN: Thermoplastische borden met een hoge slagvastheid (IK10). Typische toepassing: hoofd- of secundaire verdeelborden voor bouwplaatsen, tentoonstellingsruimtes en tijdelijk gebruik.
GW68544 met vergrendelde contactdozen type COMBIBLOC IP55.
MEEGELEVERDE ACCESSOIRES: Nooddrukknop, klemmenblok, roestvast staal trekbestendige kabelbevestigingshaken, nr. 2 driekantsslot, set van stalen beugels voor opbouw.
OPMERKINGEN: buitenafmetingen (BxHxD) 914x821x400 mm.
Raadpleeg de website van Gewiss om de bekabelingsschema's van de borden te downloaden. .

EIGENSCHAPPEN: Thermoplastische borden met een hoge slagvastheid (IK10). Typische toepassing: hoofd- of secundaire verdeelborden voor bouwplaatsen, tentoonstellingsruimtes en tijdelijk gebruik.
MEEGELEVERDE ACCESSOIRES: Nooddrukknop, klemmenblok, roestvast staal trekbestendige kabelbevestigingshaken, nr. 2 driekantsslot, set van stalen beugels voor opbouw.
OPMERKINGEN: buitenafmetingen (BxHxD) 914x821x400 mm.
Raadpleeg de website van Gewiss om de bekabelingsschema's van de borden te downloaden. .

EIGENSCHAPPEN: Thermoplastische borden met een hoge slagvastheid (IK10). Typische toepassing: hoofd- of secundaire verdeelborden voor bouwplaatsen, tentoonstellingsruimtes en tijdelijk gebruik.
MEEGELEVERDE ACCESSOIRES: Nooddrukknop, vaste stekker, roestvast staal trekbestendige kabelbevestigingshaken, nr. 2 driekantsslot, set van stalen beugels voor opbouw.
OPMERKINGEN: buitenafmetingen (BxHxD) 636x821x400 mm.
Raadpleeg de website van Gewiss om de bekabelingsschema's van de borden te downloaden. .

EIGENSCHAPPEN: Thermoplastische borden met een hoge slagvastheid (IK10). Typische toepassing: hoofd- of secundaire verdeelborden voor bouwplaatsen, tentoonstellingsruimtes en tijdelijk gebruik.
MEEGELEVERDE ACCESSOIRES: Nooddrukknop, vaste stekker, roestvast staal trekbestendige kabelbevestigingshaken, nr. 2 driekantsslot, set van stalen beugels voor opbouw.
OPMERKINGEN: buitenafmetingen (BxHxD) 636x821x400 mm.
Raadpleeg de website van Gewiss om de bekabelingsschema's van de borden te downloaden. .

EIGENSCHAPPEN: Thermoplastische borden met een hoge slagvastheid (IK10). Typische toepassing: hoofd- of secundaire verdeelborden voor bouwplaatsen, tentoonstellingsruimtes en tijdelijk gebruik.
MEEGELEVERDE ACCESSOIRES: Nooddrukknop, vaste stekker, roestvast staal trekbestendige kabelbevestigingshaken, nr. 2 driekantsslot, set van stalen beugels voor opbouw.
OPMERKINGEN: buitenafmetingen (BxHxD) 914x821x400 mm.
Raadpleeg de website van Gewiss om de bekabelingsschema's van de borden te downloaden. .

CHARACTERISTICS: 2 side handles for manual handling; 2 slots on the top for lifting with a crane.

CARACTÉRISTIQUES: pour utilisation temporaire uniquement.

CARACTÉRISTIQUES: pour utilisation temporaire uniquement.

APPLICATIONS: for applications of the boards on poles from 60 to 80mm and, by means of a banding (not included with the accessories supplied), from 80 to 200mm.
CHARACTERISTICS: fixed on the back of the boards.
