ROAD [5] - MEDIUM - 3 (3X3 LED) - TELEGESTIONE CON MODULO ZHAGA - OTTICA WIDE - 4000 K - 0.5A - IP66 - CLASSE II
Codice:
GWR5253ZW
Serie: ROAD [5]

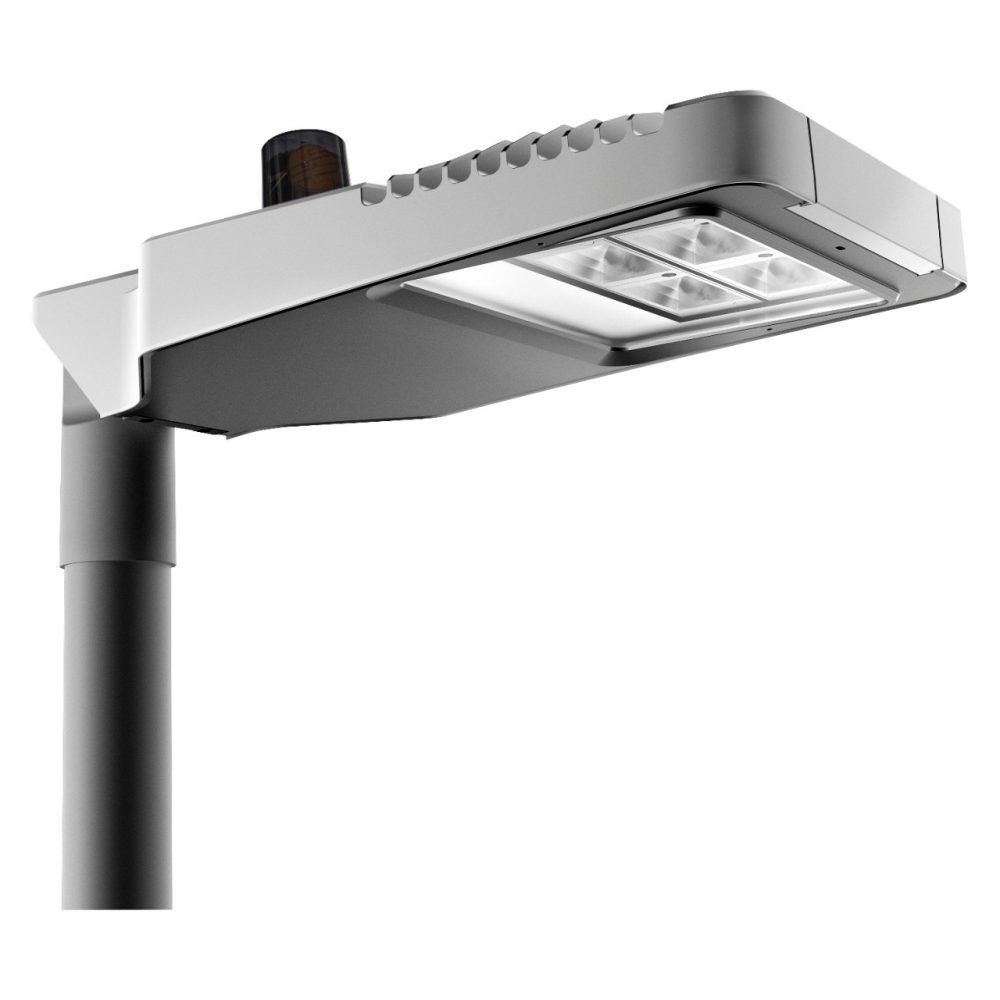

Apparecchio LED per illuminazione stradale
Road [5] è la gamma di apparecchi d’illuminazione a LED che completa l’offerta per applicazioni stradali ed urbane. La famiglia è stata progettata per offrire migliori prestazioni illuminotecniche, semplificare l’installazione e la manutenzione degli apparecchi e favorire il massimo risparmio energetico. Road [5] è la soluzione ideale per illuminare tutte le tipologie di strade urbane ed extraurbane, rotonde, grandi aree esterne e parcheggi, sia in impianti nuovi che in quelli già esistenti.
0.19 m²
IP66
IK08
-
Info tecniche
Informazioni
Download
Software
Certificati
INFORMAZIONI GENERALI
-

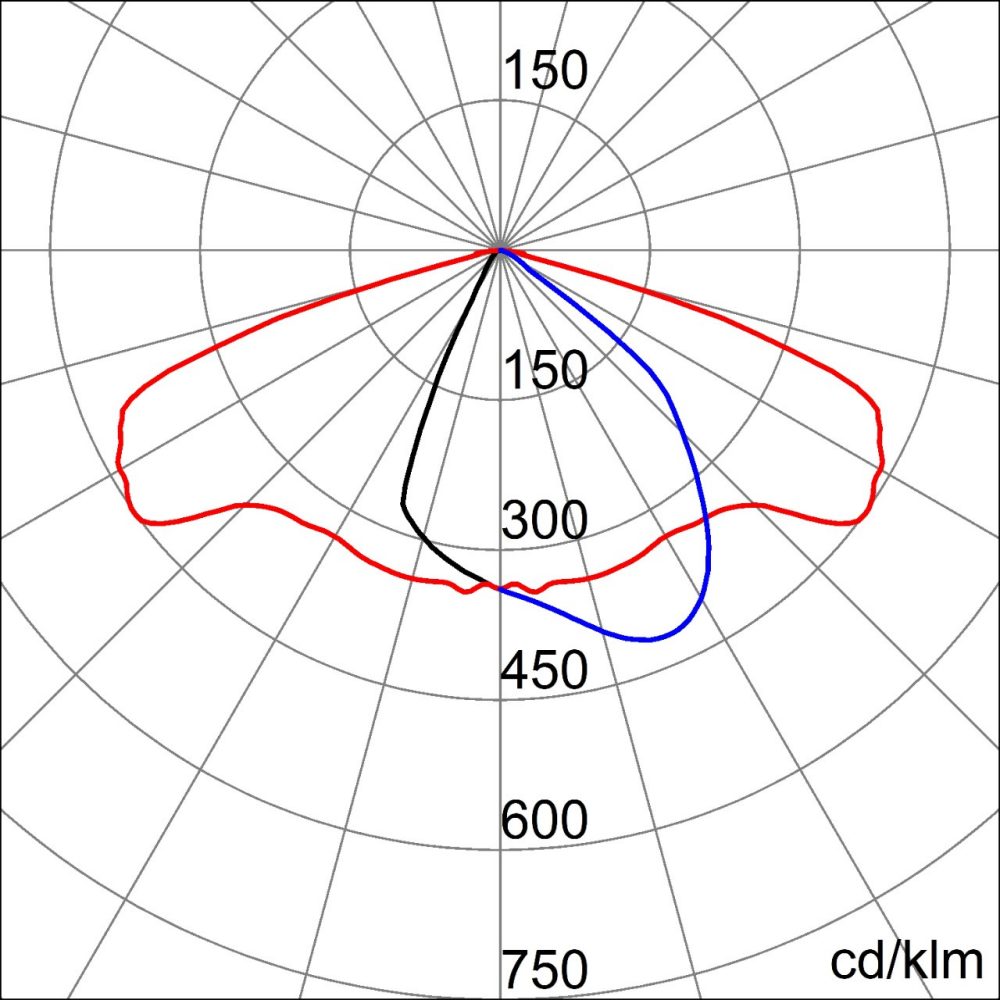

CARATTERISTICHE OTTICHE E ILLUMINOTECNICHE
-
Contesto
Illuminazione stradale e parcheggi
Ottica
WIDE
Tipo di apparecchio
Apparecchiatura stradale a LED
Controllo abbagliamento e luminanza
G*4 - ULOR = 0
Applicazione
Esterno
Flusso luminoso apparecchio (lm)
12200
Codice digitale univoco (Datamatrix)
Attualmente non presente
Efficienza luminosa (lm/W)*
112
Colore
Grigio grafite
Temperatura di colore
4000 K
Sorgente
LED
Indice di resa cromatica
CRI>70
Potenza
assorbita 109 W @ 0,5A
assorbita 109 W @ 0,5A
Tolleranza cromatica
SDCM = 5
Durata di vita LED
L90B10(Tq25°C)=120.000h; L80B10(Tq25°C)>150.000h
Classe fotobiologica
RG0
Peso (kg)
8
Norma di riferimento
EN 60598-2-3, EN 60598-1 IEC/TR 62778
Garanzia
5 anni
CARATTERISTICHE ELETTRICHE E GESTIONE DELLA LUCE
-
Temperatura di stoccaggio
-
Tensione di alimentazione
220 - 240 V
Temperatura di esercizio
-25 +30 °C
Frequenza nominale (Hz)
50 / 60
MATERIALI
-
Failure rate alimentatore
F10 = 100.000h Tq25°C
Corpo
Alluminio pressofuso
Alimentatore
Incluso
Schermo
Vetro piano temperato spessore 4mm
Dispositivo di protezione
DM 10KV / CM 10KV
Gruppo ottico
Riflettore in alluminio PVD argento
Sistema di controllo
Telegestione con modulo Zhaga
Guarnizioni
silicone antiinvecchiamento
INSTALLAZIONE E MANUTENZIONE
-
Gancio di chiusura
Maniglia frontale integrata
Tipo di installazione e montaggio
Testa palo - Sbraccio
Viti esterne
Acciaio inox
Inclinazione
-20° ÷ +10° sbraccio - -10° ÷ +20° testa palo
Finitura colore
Verniciato a polveri
Cablaggio
Sezionatore
CERTIFICAZIONI E CLASSIFICAZIONI
-
Fissaggio
Testa palo - Sbraccio
Classificazione
-
Sostituibilità sorgente luminosa
Da personale specializzato
Apparecchio a ridotta temperatura superficiale
-
Sostituibilità unità di alimentazione
Da personale specializzato
Certificazione DIN 18032-3
-
Vano di alimentazione
Integrato
IPEA
STRADALE A++ // GRANDI AREE A4+ // CICLOPEDONALI A++ // AREE VERDI A++ // CENTRO STORICO A7+
Superficie massima esposta al vento
0.19 m²
Classe isolamento
II
-
-
Grado di protezione
IP66
-
-
Resistenza agli urti
IK08
-
-
Resistenza al filo incandescente
-
-
-
Ware Number
94054239
DOTAZIONI E NOTE
NOTA: i dati tecnici possono subire variazioni dovute alla continua evoluzione della tecnologia LED.
Il Flusso Nominale è riferito a Tj=85°C.
Il Flusso Nominale è riferito a Tj=85°C.
